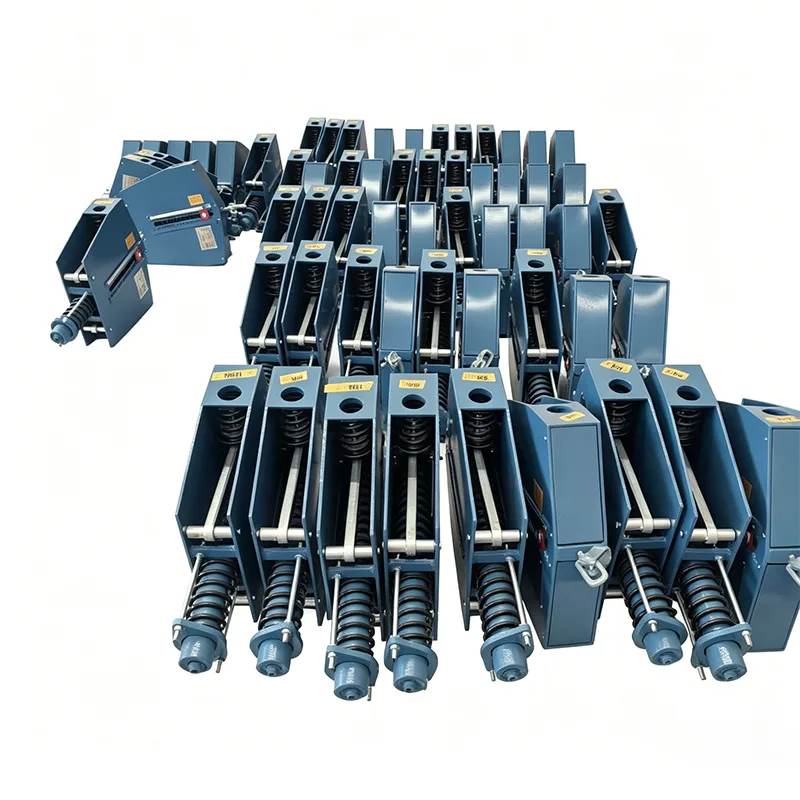

Вертыкальная пастаянная спружынная апора

Калі трубаправоды адчуваюць вялікія вертыкальныя зрушэнні (больш за 100 мм) і вельмі адчувальныя да змены нагрузкі, хуткасць змены нагрузкі (≤25%) звычайных пераменных спружынных апор можа прывесці да празмернага напружання ў трубаправодзе, пашкоджання інтэрфейсу абсталявання і нават разрыву трубаправода. Вертыкальная пастаянная апора спружыны забяспечвае амаль пастаянную апорную сілу (хуткасць змены нагрузкі ≤5%) на працягу ўсяго працоўнага ходу на аснове прынцыпу балансу момантаў, цалкам вырашаючы праблему кантролю напружання для трубаправодаў вялікага аб'ёму.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Прынцып працы

Вертыкальная пастаянная апора спружыны выкарыстоўвае ўзаемны баланс паміж сілай спружыны і момантам, які ствараецца механізмам злучэння. Калі трубаправод рухаецца ўверх і ўніз, дэфармацыя спружыны дакладна кампенсуецца сістэмай кулачка і рычага, падтрымліваючы стабільную выходную апорную сілу. Гэтая канструкцыя цалкам ліквідуе ваганні нагрузкі, выкліканыя зрушэннем трубаправода, абараняючы трубаправоды і падключанае абсталяванне ад дадатковых нагрузак.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандарт) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Разбіўка структуры прадукту

Стандартная вертыкальная пастаянная спружынная апора мае модульную канструкцыю, якая складаецца з наступных незалежных кампанентаў для зручнага абслугоўвання і замены на месцы:

▶  Спружынная зборка: спружыны з высокатрывалага сплаву, падвергнутыя стабілізацыйнай тэрмаапрацоўцы

▶ Механізм раўнавагі моманту: дакладна апрацаваны кулачок і рычажная сістэма

▶  Прылада рэгулявання нагрузкі: рэгуляванне верхняга ніта для дакладнай налады падчас працы

▶  Сістэма індыкацыі перамяшчэння: выразная шкала, якая паказвае перамяшчэнне трубаправода ў рэжыме рэальнага часу

▶  Верхнія і ніжнія злучальныя вузлы: некалькі варыянтаў злучэння для адаптацыі да розных умоў усталёўкі

▶  Ахоўны корпус: цалкам закрытая канструкцыя для прадухілення траплення пылу і агрэсіўных асяроддзяў

Асноўныя дыферэнцыраваныя перавагі

Перавага Пункт	Канкрэтная прадукцыйнасць	Значэнне для кліентаў
Дакладнасць пастаяннай сілы	Хуткасць змены нагрузкі ≤5%, што перавышае нацыянальныя стандарты	Зніжае напружанне ў трубаправодзе і падаўжае тэрмін службы абсталявання
Кампактная структура	На 30% менш, чым традыцыйныя гарызантальныя пастаянныя спружынныя апоры	Эканоміць прастору трубаправода і палягчае мантаж
Лёгкая ўстаноўка	Папярэдне адрэгуляваны да зададзенай нагрузкі перад пастаўкай	Выключае складаную адладку на месцы і скарачае перыяд будаўніцтва
Простае абслугоўванне	Модульная канструкцыя са зменнымі кампанентамі	Скарачае час прастою і зніжае выдаткі на тэхнічнае абслугоўванне
Бяспечны і надзейны	Абсталяваны прыладамі абмежавання перагрузкі і ходу	Прадухіляе выпадковыя пашкоджанні і забяспечвае бяспеку сістэмы

Табліца выбару стандартных характарыстык

Мадэльная серыя	Дыяпазон нагрузак (кН)	Намінальны прагін (мм)	Працоўная тэмпература (℃)	Дзеючыя стандарты
ВЧ-50	0,5-20	50	-40~+450	GB/T 17116,2
ВЧ-100	2-50	100	-40~+450	GB/T 17116,2
ВЧ-150	5-100	150	-40~+450	GB/T 17116,2
ВЧ-200	10-200	200	-40~+550	GB/T 17116,2
ВЧ-300	20-300	300	-40~+550	GB/T 17116,2
ВЧ-400	50-500	400	-196~+550	ANSI/ASME B31.1

Прыдатныя сцэнарыі ўстаноўкі

Вертыкальная пастаянная спружынная апора асабліва падыходзіць для наступных сістэм трубаправодаў, якія патрабуюць вертыкальнай ўстаноўкі і вялікага перамяшчэння:

▶  Магістральныя параправоды і трубаправоды падагрэву пары на электрастанцыях

▶  Тэхналагічныя трубаправоды высокай тэмпературы і высокага ціску на нафтаперапрацоўчых і хімічных прадпрыемствах

▶ Трубаправоды крыягеннай вадкасці ў тэрміналах СПГ

▶ Трубаправоды даменнага газу і кіслароду на металургічных заводах

▶ Магістральныя магістралі высокай тэмпературы пара для гарадскога цэнтральнага ацяплення

▶  Уваходныя і выпускныя злучальныя трубаправоды вялікіх рэзервуараў для захоўвання

Кіраўніцтва па ўстаноўцы і абслугоўванні

▶  Праверка перад устаноўкай: пераканайцеся, што мадэль прадукту, нагрузка і прагін адпавядаюць канструктыўным патрабаванням, і праверце наяўнасць пашкоджанняў падчас транспарціроўкі

▶  Меры засцярогі пры ўсталёўцы: трымайце апору вертыкальна з адхіленнем, якое не перавышае 1°; зніміце транспартны фіксатар пасля ўстаноўкі

▶  Увод у эксплуатацыю перад эксплуатацыяй: Дакладна наладзьце нагрузку ў адпаведнасці з фактычнымі ўмовамі на месцы, каб трубаправод быў роўны

▶  Штодзённае тэхнічнае абслугоўванне: кожныя шэсць месяцаў правярайце індыкатар перамяшчэння і зацяжку злучальных нітаў; праводзіць комплексную праверку штогод

▶  Цыкл замены: тэрмін службы прадукту можа дасягаць 15-20 гадоў пры нармальных умовах працы

Праверка праекта і кантроль якасці

Нашы вертыкальныя апоры з пастаяннай спружынай былі правераны ў шматлікіх ключавых праектах па ўсім свеце, у тым ліку:

▶  Сістэма магістральнага параправода цеплавой электрастанцыі магутнасцю 300 МВт

▶  Праект інтэграцыі нафтаперапрацоўкі і хімічнай прамысловасці магутнасцю 10 мільёнаў тон у год

▶  Праект крыягеннага трубаправода тэрмінала СПГ

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, яны могуць быць прадастаўлены ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванні на расцяжэнне, нізкатэмпературныя ўдарныя выпрабаванні па Шарпі і выпрабаванні на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэсціраванне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Уключаны крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнанне з міжнароднай сістэмай апорнай трубы LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым звычайны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Дапаможныя паслугі

▶  Бясплатны тэхнічны выбар і аналіз напружання ў трубаправодзе

▶  Індывідуальныя паслугі па распрацоўцы нестандартных прадуктаў

▶  Інструкцыі па ўстаноўцы на месцы і тэхнічнае навучанне

▶ 12-месячны гарантыйны тэрмін з пажыццёвай тэхнічнай падтрымкай

▶  Экстраная пастаўка запасных частак з 48-гадзінным рэагаваннем

Для атрымання больш падрабязнай інфармацыі аб падтрымцы Vertical Constant Spring, калі ласка, звярніцеся да нашай тэхнічнай каманды для прафесійнай кансультацыі па выбары.

Часта задаюць пытанні (FAQ)

Пытанне: У чым розніца паміж вертыкальнымі і гарызантальнымі пастаяннымі спружыннымі апорамі?

A: Асноўныя адрозненні заключаюцца ў спосабе ўстаноўкі і займаемай прасторы. Вертыкальныя пастаянныя спружынныя апоры ўсталёўваюцца вертыкальна і займаюць менш гарызантальнай прасторы, што робіць іх прыдатнымі для вузкіх участкаў стойкі для труб. Гарызантальныя пастаянныя спружынныя апоры ўсталёўваюцца гарызантальна і займаюць больш вертыкальнай прасторы, падыходзяць для месцаў з дастатковай прасторай.

Пытанне: Ці можна адрэгуляваць нагрузку вашай вертыкальнай пастаяннай спружыны на месцы?

A: Так. Прадукт абсталяваны спецыяльным нітам рэгулявання нагрузкі ў верхняй частцы, што дазваляе выконваць тонкую наладу падчас працы трубаправода без адключэння. Дыяпазон рэгулявання складае ±10% ад намінальнай нагрузкі.

Пытанне: ці падыходзіць гэты прадукт для асяроддзя з нізкай тэмпературай?

A: Так. Мы прапануем спецыяльныя нізкатэмпературныя мадэлі, якія выкарыстоўваюць крыягенныя ўстойлівыя матэрыялы і спецыяльныя працэсы апрацоўкі. Яны могуць нармальна працаваць пры нізкіх тэмпературах да -196 ℃ і падыходзяць для крыягенных сістэм трубаправодаў, такіх як СПГ.
