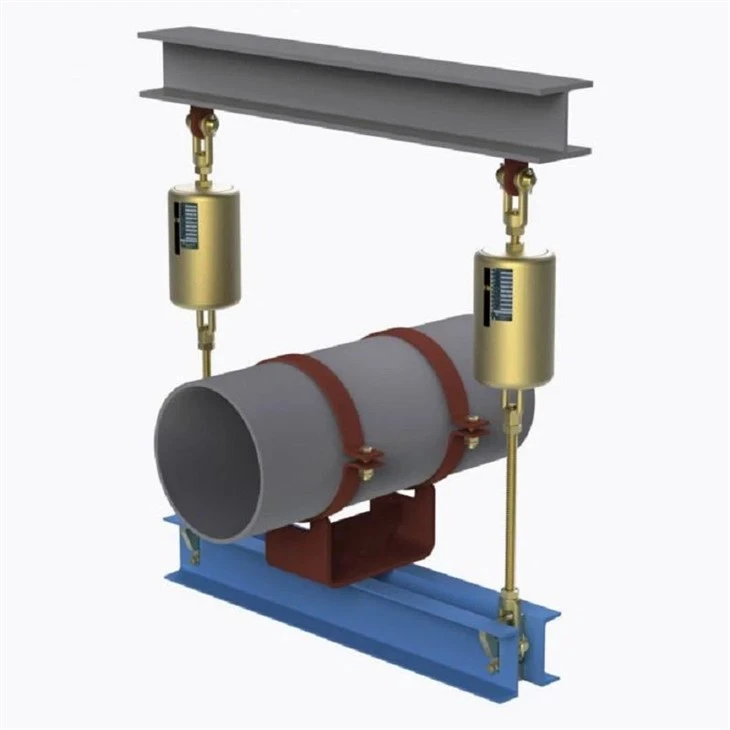

Рэгуляваная вешалка з зменнай спружынай для цеплавога руху трубаправода з падтрымкай зменнай нагрузкі

Падвескі са зменнай спружынай, таксама вядомыя як апоры са зменнай спружынай, з'яўляюцца найбольш шырока выкарыстоўваным тыпам апоры для труб у прамысловых трубаправодных сістэмах. They provide a supporting force that varies proportionally with spring deflection as the pipe moves vertically due to thermal expansion or contraction. For applications where thermal displacement is moderate and a controlled amount of load variation is acceptable, variable spring hangers offer a cost-effective and compact solution compared with constant spring supports.

ВытворцаТрубаправодная тэхналогія Янчжоу Цяньшунь, у нашых вешалках са зменнай спружынай выкарыстоўваюцца спіральныя спружыны з высакаякаснай легаванай сталі, размешчаныя ў трывалым сталёвым корпусе. Калі труба рухаецца ўверх ці ўніз ад свайго ўстаноўленага становішча, спружына адпаведна сціскаецца або расцягваецца, змяняючы сілу рэакцыі прама прапарцыйна адлегласці ходу і хуткасці спружыны. Each unit is calibrated at the factory to the specified cold load, hot load, and travel direction, ensuring predictable performance from installation through operation.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Тэхнічныя характарыстыкі прадукту

Канструктыўныя характарыстыкі і змяненне нагрузкі

Ключавым параметрам пры выбары вешалкі з зменнай спружынай з'яўляецца працэнт змены нагрузкі - розніца паміж халоднай і гарачай нагрузкай, падзеленая на працоўную нагрузку. Большасць інжынерных спецыфікацый патрабуе, каб гэтае значэнне заставалася ніжэй за 25 % для агульнага абслугоўвання і ніжэй за 6 % для злучэнняў важнага абсталявання. Калі зрушэнне дастаткова вялікае, каб змяненне нагрузкі перавышала дапушчальныя межы, замест гэтага ўказваюцца пастаянныя спружынныя падвескі.

Нашы стандартныя апоры з пераменнай спружынай распрацаваны, каб падтрымліваць змяненне нагрузкі ў тыповых межах праекта ва ўсім працоўным дыяпазоне, і кожны блок выразна пазначаны сваёй хуткасцю спружыны, наладай халоднай нагрузкі і кірункам руху для простай ўстаноўкі і ўводу ў эксплуатацыю.

Стандартная серыя і тэхнічны дыяпазон

Мы прапануем зменныя спружынныя вешалкі ў розных канфігурацыях мацавання, уключаючы канструкцыі з верхняй падвескай, устаноўкай на падставе і збоку, якія ахопліваюць грузападымальнасць ад прыкладна 0,02 кН да 40 кН для стандартных памераў спружын. Стандартныя дыяпазоны ходу ўключаюць 30 мм, 60 мм, 90 мм, 120 мм і 150 мм, спецыяльныя ходы даступныя па запыце.

Элементы спружыны вырабляюцца з спружыннай сталі 60Si2Mn або 50CrVA, а корпусы даступныя з гарачага ацынкавання, афарбоўкі з эпаксіднай фарбай або з нержавеючай сталі для агрэсіўных асяроддзяў. Стандартныя блокі разлічаны на тэмпературу навакольнага асяроддзя ад -20°C да +200°C, з варыянтамі спружын з высокатэмпературнага сплаву, даступнымі для прымянення ў экстрэмальных тэмпературах, такіх як трубаправоды печаў і катлоў.

Кожная апора з пераменнай спружынай абсталявана шкалой ходу, індыкатарам нагрузкі, а таксама верхняй і ніжняй пласцінамі ўпора. Рэзьбавыя стрыжневыя злучэнні ўверсе і ўнізе дазваляюць ажыццяўляць простую вертыкальную рэгуляванне падчас мантажу, а параметры нагрузкі можна праверыць на месцы ў адпаведнасці з дадзенымі таблічкі.

Стандарты, матэрыялы і індывідуальныя параметры

Нашы вешалкі са зменнай спружынай вырабляюцца ў адпаведнасці са стандартам GB/T 17116.1/.2/.3 і цалкам узаемазаменныя з міжнароднымі стандартамі, уключаючы MSS SP-58, ASME B31.1, ASME B31.3 і EN 13480-3. Адсочванне матэрыялаў падтрымліваецца на працягу ўсёй вытворчасці, і ўсе спружыны праходзяць папярэднюю наладу і выпрабаванні пад нагрузкай перад зборкай.

Для спецыялізаваных праектаў мы пастаўляем спружынныя падвескі з нержавеючай сталі, ізаляваныя вузлы апорных труб і прылады са спецыяльным пакрыццём для афшорных, марскіх або апрасняльных службаў. Мы таксама вырабляем папярэдне ізаляваныя апоры для труб і апоры для абутку для труб, якія непасрэдна інтэгруюцца з нашым асартыментам падвешванняў з зменнай спружынай для поўных рашэнняў для падтрымкі лініі.

Тыповыя прымянення

Зменныя апоры спружынусталёўваюцца практычна на ўсіх тыпах тэхналагічных і інжынерных трубаправодаў, дзе адбываецца вертыкальнае цеплавое перамяшчэнне. Common applications include power plant steam and feedwater lines, refinery process piping, chemical plant heat exchanger loops, district heating networks, and HVAC systems in large commercial buildings. Яны таксама выкарыстоўваюцца разам з жорсткімі апорамі для труб на лініях, дзе толькі асобныя кропкі патрабуюць кампенсацыі руху.

Для сістэм трубаправодаў з дынамічнымі нагрузкамі, такімі як гідраўдар, сейсмічныя з'явы або вібрацыя помпы, падвескі з пераменнай спружынай часта спалучаюцца з гідраўлічнымі дэмпферамі, якія стрымліваюць дынамічны рух, адначасова дазваляючы свабоднае цеплавое зрушэнне. Там, дзе цеплавы рост занадта вялікі для зменнага блока, мы рэкамендуем перайсці на пастаянныя спружынныя падвескі ў гэтых канкрэтных кропках падтрымкі.

Дадатковы асартымент прадукцыі

Наш шырокі асартымент апор для труб уключае пастаянныя спружынныя апоры, цвёрдыя падвескі і распоркі, апоры для абутку для труб, папярэдне ізаляваныя апоры для труб для халодных і крыягенных ліній і гідраўлічныя дэмпферы. Для сістэм трубаправодаў, якія таксама патрабуюць паглынання восевых, бакавых або вуглавых перамяшчэнняў, мы вырабляем металічныя сильфонные кампенсатары, гумовыя кампенсатары і тканкавыя кампенсатары, якія можна паказаць разам з нашымі спружыннымі апорамі ў якасці адзінага рашэння.

Якасць і абслугоўванне

Every variable spring hanger is load-tested and dimensionally verified in our in-house testing facility before shipment, under our ISO 9001:2015 quality management system. Мы падтрымліваем кліентаў ад першапачатковага выбару спружыны і разліку нагрузкі да кіраўніцтва па ўстаноўцы і пасляпродажнага абслугоўвання. Inquiries receive a response within 24 hours, and standard production lead times range from 10 to 20 working days depending on volume and configuration. With over 14 years supplying pipe supports and expansion joints to projects in more than 45 countries, we deliver both catalog-standard and custom-engineered units to EPC contractors and end users globally.

Часта задаюць пытанні

Што азначае "працэнт змены нагрузкі" на апоры з зменнай спружынай?

Змена нагрузкі - гэта розніца паміж халоднай (устаноўленай) нагрузкай і гарачай (працоўнай) нагрузкай, выражаная ў працэнтах ад працоўнай нагрузкі. Ён вызначаецца значэннем каэфіцыента спружыны, памножанага на цеплавы ход, падзеленага на працоўную нагрузку. Большасць спецыфікацый праекта абмяжоўваюць гэта значэнне 25% максімум для стандартных трубаправодаў.

Ці можна ўсталяваць вешалку са зменнай спружынай у любой арыентацыі?

Не. Вешалкі са зменнай спружынай прызначаны для вертыкальнага перамяшчэння і павінны ўсталёўвацца так, каб вось спружыны была вертыкальна. Гарызантальная або кутняя ўстаноўка прывядзе да закліноўвання, няправільнай перадачы нагрузкі і заўчаснага зносу. Для гарызантальных нагрузак або бакавых абмежаванняў варта асобна ўказваць жорсткія распоркі, трубныя башмакі або дэмпферы.

Якую максімальную тэмпературу могуць вытрымаць вашы вешалкі з пераменнай спружынай?

Стандартныя агрэгаты з вугляродзістай сталі з спружынамі з легаванай сталі разлічаны на працяглую працу пры тэмпературы прыблізна да 200°C. Для высокатэмпературных трубаправодаў, такіх як параправоды высокага ціску або злучэнні катлоў, мы прапануем высокатэмпературныя спружынныя матэрыялы і канфігурацыі ізаляваных апор. Каб правільна выбраць матэрыял, звяжыцеся з нашай камандай інжынераў і паведаміце ўмовы эксплуатацыі.

Вы даяце разлікі вясновага адбору?

так. Наша каманда інжынераў можа дапамагчы з выбарам спружыны, калі вы ўкажаце памер трубы, эксплуатацыйную вагу, велічыню і кірунак цеплавога зрушэння, а таксама любыя патрабаванні спецыфікацыі праекта. Мы таксама можам праглядзець існуючыя графікі падтрымкі і парэкамендаваць адпаведную зменную або пастаянную вясновую падтрымку для кожнага месца.

Які час выканання стандартных вешалак з пераменнай спружынай?

Стандартныя адзінкі каталога звычайна дастаўляюцца на працягу 10-20 рабочых дзён у залежнасці ад памеру замовы і бягучай загрузкі вытворчасці. Індывідуальная аздабленне, спецыяльныя паездкі або канфігурацыі з нержавеючай сталі могуць дадаць некалькі дадатковых дзён. Паскораная дастаўка можа быць абмеркавана ў момант замовы.

Якія дакументы прыкладаюцца да замовы?

Стандартная пастаўка ўключае ў сябе ўпаковачны ліст і таблічкі з назвамі прадукту з нумарам спружыны, намінальнай нагрузкай і дадзенымі аб ходзе. Па запыце могуць быць прадастаўлены справаздачы аб выпрабаваннях матэрыялаў (MTR), запісы аб каліброўцы спружыннай нагрузкі і справаздачы аб праверцы памераў. Інспекцыя трэціх асоб упаўнаважанымі органамі таксама даступная для праектаў, якія патрабуюць гэтага.

Ці можаце вы паставіць поўныя апорныя вузлы труб, уключаючы трубныя башмакі і заціскі?

Безумоўна. Мы пастаўляем падвескі са зменнай спружынай у выглядзе асобных блокаў або ў выглядзе цалкам сабраных апорных камплектаў, уключаючы заціскі для труб, апоры для абутку для труб, сцяжкі, стрыжні з разьбой і структурнае злучальнае абсталяванне. Папярэдне ізаляваныя вузлы апорных труб для халоднага або крыягеннага абслугоўвання таксама даступныя ў выглядзе аднаго пакета, гатовага да ўстаноўкі.
