Пераменная апора спружыны для трубаправодаз'яўляецца важным кампанентам для прамысловых сістэм трубаправодаў, якія адчуваюць вертыкальнае перамяшчэнне, выкліканае цеплавым пашырэннем, сцісканнем, вібрацыяй або змяненнем умоў працы.Цяньшуньвырабляе стандартызаваныя і індывідуальныя рашэнні для апоры спружыны, прызначаныя для балансавання нагрузак на трубаправоды, размяшчэння кантраляванага перамяшчэння і дапамогі ў абароне падлучанага абсталявання ў складаных прыкладаннях, такіх як электрастанцыі, нафтахімічныя аб'екты, нафтавыя і газавыя сістэмы і праекты па ачыстцы вады.
Правільна спраектаваная апорная сістэма труб павінна зрабіць больш, чым вытрымліваць статычную вагу трубаправода. Прамысловыя трубаправоды могуць рухацца пры змене тэмпературы і ўмоў працы, ствараючы дадатковыя сілы на апорах, соплах абсталявання, клапанах, фланцах і структурных злучэннях. Пераменная спружынная апора для трубаправода выкарыстоўвае пругкія характарыстыкі спружыны, каб забяспечыць бесперапынную падтрымку, адначасова дазваляючы кантраляванае вертыкальнае перамяшчэнне. У гэтым артыкуле тлумачыцца яго прынцып працы, ключавыя кампаненты, тэхнічныя характарыстыкі, прымяненне, фактары выбару і вытворчыя меркаванні, дапамагаючы інжынерам і прамысловым пакупнікам зразумець, калі апора зменнай спружыны з'яўляецца прыдатным рашэннем.
Змест
- Што такое пераменная спружынная апора для трубаправода?
- Навошта патрэбна падтрымка зменнай спружыны?
- Як працуе пераменная спружынная апора?
- Якія ключавыя тэхнічныя характарыстыкі?
- Якія асноўныя кампаненты?
- Якія асноўныя перавагі?
- Дзе выкарыстоўваецца падтрымка зменнай спружыны?
- Як выбраць правільную спружынную апору?
- Чаму якасць вытворчасці мае значэнне?
- Як гэта параўноўваецца з іншымі апорамі для труб?
- Часта задаюць пытанні
- Заключэнне

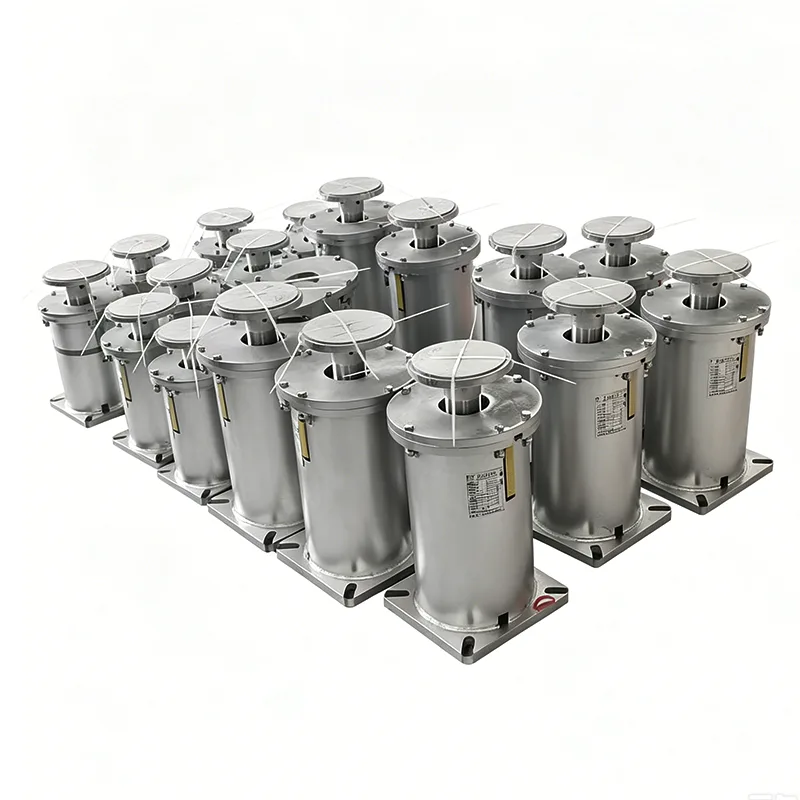

Што такое пераменная спружынная апора для трубаправода?
Пераменная спружынная апора для трубаправода - гэта эластычная механічная апора, прызначаная для вытрымкі вагі трубаправода з захаваннем вертыкальнага зрушэння. Замест поўнага абмежавання руху трубаправода ён выкарыстоўвае спружынны механізм для забеспячэння апорнай сілы, якая змяняецца ў залежнасці ад прагіну спружыны.
Гэтая канструкцыя асабліва карысная для прамысловых трубаправодаў, якія падвяргаюцца тэмпературным ваганням. Напрыклад, параправод можа рухацца вертыкальна, калі ён награваецца падчас працы і скарачаецца пасля адключэння. Жорсткая апора можа абмежаваць гэты рух і перадаць непажаданыя сілы на сістэму трубаправодаў. Пераменная апора спружыны забяспечвае кантраляваную гнуткасць, працягваючы несці неабходную нагрузку.
Цяньшунь вырабляе дапаможную прадукцыю для трубаправодаў з 2012 года і паведамляе, што паставіла больш за 800 000 камплектаў для прамысловых праектаў па ўсім свеце. Асартымент яго зменнай спружыны ўключае ў сябе мноства канфігурацый, грузападымальнасці, варыянтаў перамяшчэння і індывідуальных рашэнняў для розных інжынерных патрабаванняў.
Навошта патрэбна падтрымка зменнай спружыны?
Трубаправодная інжынерыя прадугледжвае баланс паміж структурнай апорай і кантраляваным рухам. Трубаправод павінен заставацца належнай падтрымкай без стварэння празмернага другаснага напружання, калі яго становішча змяняецца падчас працы.
- Цеплавой рух:Змяшчае кантраляванае вертыкальнае зрушэнне, выкліканае награваннем і астуджэннем.
- Размеркаванне нагрузкі:Падтрымлівае пастаянную падтрымку для труб і звязаных з імі кампанентаў.
- Кіраванне стрэсам:Дапамагае паменшыць празмерныя сілы, якія перадаюцца на падключанае абсталяванне.
- Кантроль вібрацыі:Забяспечвае пругкі апорны механізм для аперацыйных сістэм трубаправодаў.
- Абарона абсталявання:Дапамагае паменшыць непажаданую нагрузку вакол адчувальных соплаў, фланцаў і злучэнняў.
- Інжынерная гнуткасць:У залежнасці ад умоў мантажу можна выбраць розныя канфігурацыі.
Правільны выбар павінен грунтавацца на рэальных інжынерных параметрах, а не толькі на дыяметры трубы. Вага трубаправода, рабочая тэмпература, вертыкальнае перамяшчэнне, месца ўстаноўкі і даступная канструкцыйная прастора - усё гэта ўплывае на выбар апоры.
Як працуе пераменная спружынная апора?
Асноўны прынцып дзеяння заснаваны на пругкім паводзінах спружыны. Пры вертыкальным руху трубаправода спружына адхіляецца і адпаведна змяняецца яе апорная сіла. Гэта дазваляе апоры сачыць за рухам трубаправода, працягваючы несці нагрузку.
Калі падтрымліваецца трубаправод рухаецца ўніз, спружына яшчэ больш сціскаецца і яе апорная сіла павялічваецца. Калі трубаправод рухаецца ўверх, сціск спружыны памяншаецца і апорная сіла памяншаецца. Рэзультатыўнае змяненне нагрузкі кантралюецца ў межах праектнага працоўнага дыяпазону.
Гэтая характарыстыка робіць апоры з зменнай спружынай прыдатнымі для сістэм, дзе чакаецца вертыкальнае цеплавое перамяшчэнне, але прымальна пэўнае змяненне нагрузкі. Для прыкладанняў, якія патрабуюць надзвычай нізкай змены апорнай сілы на вялікім дыяпазоне ходу, інжынеры могуць замест гэтага разгледзець пастаянную спружынную апору.
Якія ключавыя тэхнічныя характарыстыкі?
Тэхнічныя характарыстыкі павінны адпавядаць рэальнай канструкцыі трубаправода. Tianshun прапануе некалькі канфігурацый, прызначаных для розных прамысловых умоў працы.
| Спецыфікацыя | Тыповы дыяпазон або варыянт | Інжынернае прызначэнне |
|---|---|---|
| Канфігурацыя падтрымкі | Тып A, B, C, D, E, F, G | Забяспечвае гнуткасць ўстаноўкі |
| Вясновы памер | № 0–Не 22 | Адпавядае розным патрабаванням да нагрузкі |
| Дыяпазон падарожжаў | 30, 60, 90, 120, 180 мм | Размяшчае розныя вертыкальныя руху |
| Аперацыйная нагрузка | 0,2–400 кН | Падтрымлівае розныя нагрузкі на трубаправод |
| Кірунак руху | Уверх / уніз | Адпавядае чаканаму цеплавому зрушэнню |
| Зменлівасць нагрузкі | ≤25% стандарт | Кіруе змяненнем апорнай сілы |
| Матэрыял корпуса | Вугляродзістая сталь Q235/Q355 | Забяспечвае структурную трываласць |
| Апрацоўка паверхні | Гарачае ацынкаванне / афарбоўка | Паляпшае экалагічную трываласць |
Паколькі ўмовы эксплуатацыі вар'іруюцца ад аднаго праекта да іншага, гэтыя значэнні варта разглядаць як арыенціры для выбару, а не як замену інжынерных разлікаў для канкрэтнага праекта.
Якія асноўныя кампаненты?
Пераменная спружынная апора звычайна аб'ядноўвае некалькі механічных кампанентаў у адну кіраваную апору. Кожная дэталь спрыяе надзейнай працы і мантажу.
- Вінтавая спружына:Асноўны пругкі элемент, які стварае апорную сілу.
- Верхнія і ніжнія злучальныя пласціны:Злучыць апору з вузлом трубаправода і элементамі канструкцыі.
- Індыкатар нагрузкі:Дае інфармацыю аб становішчы спружыны, нагрузцы або зрушэнні.
- Прылада блакавання:Дапамагае замацаваць спружыну падчас транспарціроўкі, мантажу і ўводу ў эксплуатацыю.
- Ахоўны корпус:Дапамагае абараніць спружынны механізм ад пылу, дажджавой вады і забруджванняў навакольнага асяроддзя.
Для патрабавальных прамысловых праектаў пры выбары кампанентаў варта ўлічваць працоўную тэмпературу, уздзеянне карозіі, умовы нагрузкі, патрабаванні да тэхнічнага абслугоўвання і асяроддзе ўстаноўкі.
Якія асноўныя перавагі?
Асноўнай перавагай апоры з зменнай спружынай для трубаправода з'яўляецца яе здольнасць спалучаць падтрымку нагрузкі з кантраляваным вертыкальным рухам. Гэта робіць яго практычным выбарам для многіх тэрмаактыўных сістэм трубаправодаў.
- Кантраляванае цеплавое зрушэнне:Спружынны механізм сочыць за вертыкальным рухам трубы без поўнага стрымлівання трубаправода.
- Прагназаваныя змены нагрузкі:Апорная сіла змяняецца ў адпаведнасці з прагінам спружыны ў межах разліковага дыяпазону.
- Шырокі выбар спецыфікацый:Розныя памеры спружын і дыяпазоны ходу дазваляюць інжынерам падабраць магутнасць падтрымкі ў адпаведнасці з патрабаваннямі праекта.
- Гнуткая ўстаноўка:Некалькі канфігурацый апор могуць змясціць розныя структурныя механізмы.
- Зручнасць абслугоўвання:Модульныя кампаненты могуць спрасціць праверку, замену і абслугоўванне.
- Настройка:Спецыяльныя патрабаванні да нагрузкі, перамяшчэння, матэрыялу або памераў могуць быць разгледжаны для нестандартных праектаў.
Дзе выкарыстоўваецца падтрымка зменнай спружыны?
Зменныя спружынныя апоры звычайна разглядаюцца для прамысловых трубаправодных сістэм, дзе падчас звычайнай працы адбываецца вертыкальнае перамяшчэнне. Тыповыя вобласці прымянення:
- Трубаправоды пара і сілкуючай вады на цеплавых электрастанцыях
- Сістэмы кандэнсату і дапаможных трубаправодаў
- Нафтахімічныя тэхналагічныя трубаправоды
- Трубаправоды злучэння цеплаабменніка
- Нафтагазатранспартныя сістэмы
- Кампрэсарныя станцыі прыроднага газу і затамкавыя камеры
- Сеткі цэнтральнага ацяплення
- Водаправодныя і ачышчальныя збудаванні
- Карабельныя і марскія сістэмы трубаправодаў
Напрыклад, у высокатэмпературнай тэхналагічнай лініі паўторны нагрэў і астуджэнне можа прывесці да змены вышыні трубы. Правільна падабраныя спружынныя апоры могуць прыняць гэты рух, захоўваючы падтрымку трубаправода на працягу ўсяго працоўнага цыклу.
Як выбраць правільную спружынную апору?
Правільны выбар пачынаецца з дакладных даных праекта. Набыццё спружыннай апоры толькі з улікам намінальнага памеру трубы можа прывесці да непрыдатнай грузападымальнасці або дыяпазону ходу.
Інжынеры і пакупнікі павінны падрыхтаваць наступную інфармацыю, перш чым запытваць прапанову:
- Эксплуатацыйная нагрузка на трубаправод
- Усталяваная або халодная нагрузка
- Працоўная або гарачая нагрузка
- Чаканае вертыкальнае зрушэнне
- Кірунак руху
- Працоўная тэмпература
- Вага трубаправода і ізаляцыі
- Месца ўстаноўкі і даступная прастора
- Неабходны матэрыял і апрацоўка паверхні
- Прымянімыя праектныя стандарты і дакументацыя
Прадастаўленне поўнай інфармацыі дазваляе прафесійнаму пастаўшчыку апор з зменнай спружынай рэкамендаваць прыдатную канфігурацыю і пазбегнуць непатрэбнай рэканструкцыі падчас мантажу.
Чаму якасць вытворчасці мае значэнне?
Прадукцыйнасць апоры спружыны моцна залежыць ад дакладнасці спружыны, якасці матэрыялу, адпаведнасці памераў, каліброўкі нагрузкі і якасці зборкі. Таму кантроль вытворчасці важны, калі апора становіцца часткай важнай прамысловай трубаправоднай сістэмы.
Кампанія Tianshun заяўляе, што яе вытворчы працэс уключае праверку сыравіны, вытворчасць спружын з ЧПУ, праверку прадукцыйнасці спружыны, праверку памераў гатовай прадукцыі, каліброўку нагрузкі і інспекцыю перад пастаўкай. Яе сістэма менеджменту якасці мае сертыфікат ISO 9001:2015, а кампанія заяўляе, што яе прадукцыя адпавядае міжнародным стандартам, уключаючы патрабаванні CE і API.
Для буйных прамысловых заказаў пакупнікам таксама варта падумаць, ці можа вытворца прадаставіць адпаведныя запісы праверкі, дадзеныя аб нагрузцы, дакументацыю аб матэрыялах, інфармацыю аб памерах і тэхнічную падтрымку. Гэтыя дакументы могуць зрабіць мантаж, увод у эксплуатацыю і будучае абслугоўванне больш даступным.
Як гэта параўноўваецца з іншымі апорамі для труб?
Зменныя спружынныя апоры не прызначаны для замены ўсіх тыпаў апор для труб. Адпаведнае рашэнне залежыць ад колькасці руху трубаправода і прымальнай змены апорнай сілы.
| Каэфіцыент параўнання | Пераменная падтрымка спружыны | Жорсткая апора для труб | Пастаянная вясновая падтрымка |
|---|---|---|---|
| Вертыкальны рух | Дазваляе кантраляваць рух | Наогул скоўвае рухі | Размяшчае больш шырокія рухі |
| Змена нагрузкі | Умераны | Можа рэзка змяняцца з умовамі ўтрымання | Вельмі нізкі |
| Тыповая прымяненне | Агульнае цеплавое зрушэнне | Мінімальны водазмяшчэнне | Вялікі аб'ём або адчувальныя сістэмы |
| Структурная складанасць | Сярэдні | Нізкі | Вышэйшая |
| Узровень выдаткаў | Сярэдні | Як правіла, ніжэй | Як правіла, вышэй |
Ключавое адрозненне - гэта сувязь паміж рухам і апорнай сілай. Пераменная спружынная апора дазваляе апорнай сіле змяняцца ў вызначаным дыяпазоне, у той час як пастаянная спружынная апора прызначана для падтрымання значна больш стабільнай апорнай сілы ва ўсім дыяпазоне ходу.
Часта задаюць пытанні
Якая галоўная функцыя апоры з зменнай спружынай для трубаправода?
Яго асноўная функцыя - падтрымліваць нагрузку на трубаправод, адначасова дазваляючы кантраляванае вертыкальнае перамяшчэнне, выкліканае цеплавым пашырэннем, сцісканнем, вібрацыяй або зменай працоўных умоў.
Калі трэба выкарыстоўваць зменную спружынную апору замест жорсткай?
Зменную спружынную апору варта разгледзець, калі трубаправод павінен рухацца вертыкальна падчас працы. Жорсткая апора, як правіла, больш падыходзіць там, дзе рух мінімальны і абмежаванне прымальна.
У чым розніца паміж зменнымі і пастаяннымі спружыннымі апорамі?
Пераменная спружынная апора змяняе сваю апорную сілу па меры адхілення спружыны. Пастаянная спружынная апора прызначана для падтрымання амаль пастаяннай апорнай сілы ва ўсім зададзеным дыяпазоне ходу, што робіць яе карыснай для прымянення, дзе змены нагрузкі павінны быць зведзены да мінімуму.
Якая інфармацыя патрабуецца пры замове апоры зменнай спружыны?
Важная інфармацыя звычайна ўключае эксплуатацыйную нагрузку, халодную нагрузку, гарачую нагрузку, вертыкальнае зрушэнне, кірунак руху, працоўную тэмпературу, умовы ўстаноўкі, даступную прастору, патрабаванні да матэрыялаў і прыдатныя інжынерныя стандарты.
Ці можа Tianshun даць індывідуальныя рашэнні для падтрымкі спружын?
так. Tianshun забяспечвае стандартызаваныя прадукты, а таксама індывідуальныя рашэнні для асаблівай грузападымальнасці, патрабаванняў да перамяшчэння, памераў, абмежаванняў па ўстаноўцы, матэрыялаў і патрабаванняў да апрацоўкі паверхні.
Заключэнне
Правільна падабраныПераменная апора спружыны для трубаправодаможа забяспечыць практычны баланс паміж падтрымкай нагрузкі на трубаправод і кантраляваным цеплавым рухам. Дазваляючы вертыкальнае зрушэнне пры захаванні прадказальнай апорнай сілы, гэта можа дапамагчы кіраваць нагрузкай у трубаправодах і абараніць падключанае абсталяванне ў энергетыцы, нафтахіміі, нафце і газе, ачыстцы вады і іншых прамысловых прымяненнях. Найбольш прыдатную мадэль заўсёды трэба выбіраць у адпаведнасці з фактычнай нагрузкай, перамяшчэннем, тэмпературай, устаноўкай і канструктыўнымі патрабаваннямі. Са стандартызаванымі канфігурацыямі, магчымасцямі наладкі, працэдурамі кантролю якасці і тэхнічнай падтрымкай Tianshun можа забяспечыць рашэнні для апоры спружын для шырокага спектру праектаў прамысловых трубаправодаў. Калі вы плануеце новую трубаправодную сістэму, замену існуючых апор або ацэнку індывідуальнага рашэння спружыннай апоры,звяжыцеся з наміз вашымі тэхнічнымі патрабаваннямі, каб абмеркаваць адпаведную канфігурацыю прадукту і прапанову.
