Параправоды адчуваюць рэзкія перапады тэмператур падчас фаз запуску і выключэння, а высокатэмпературныя асяроддзя ствараюць значнае зрушэнне пры цеплавым падаўжэнні. Собственная маса трубаправода, маса носьбіта і вагальныя нагрузкі дзейнічаюць адначасова. Звычайныя пераменныя спружынныя апоры не маюць дастатковай здольнасці вытрымліваць ціск і тэрмаўстойлівасць; працяглая эксплуатацыя лёгка прыводзіць да расслаблення спружыны, адхіленні нагрузкі і дэфармацыі корпуса, што можа прывесці да разрыву злучэння трубаправода і зніжэння нагрузкі на агрэгат або адключэння.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

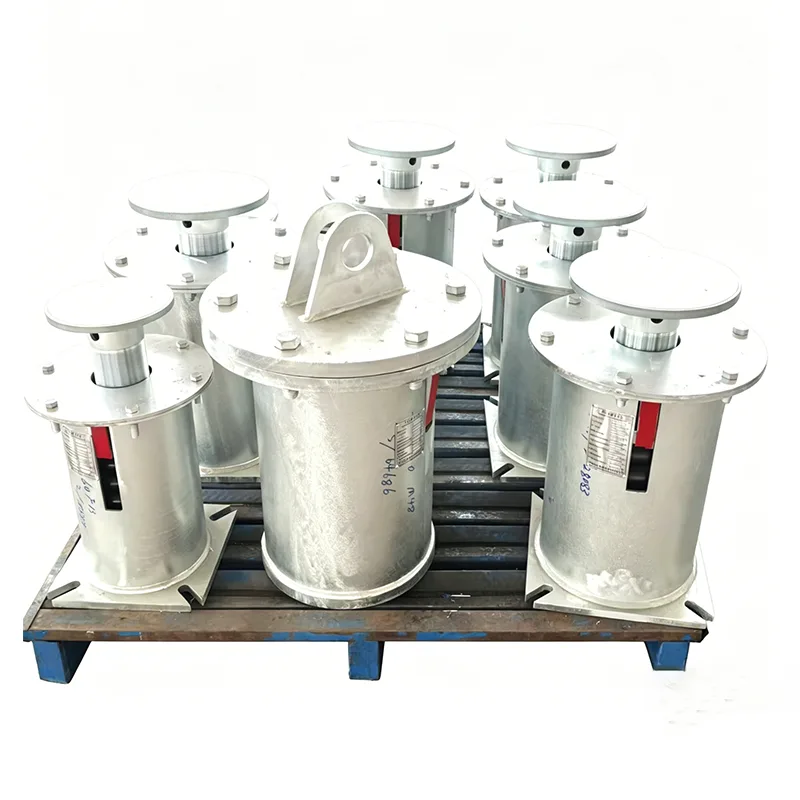

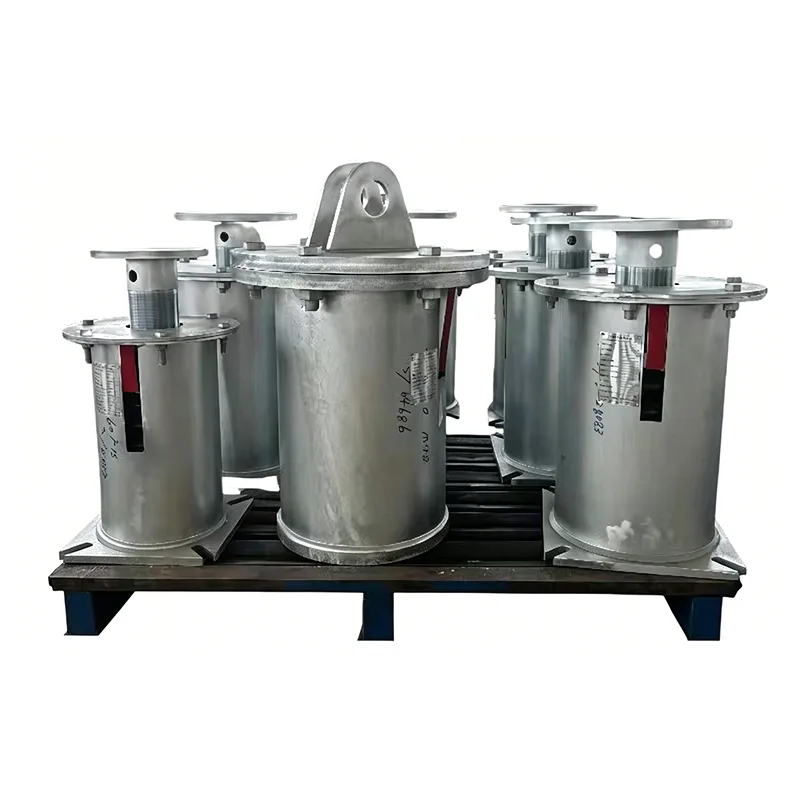

Падтрымка са зменнай спружынай Steam Pipe спецыяльна распрацавана для абслугоўвання парай і адпавядае патрабаванням доўгатэрміновай бесперапыннай працы параправодаў на заводах цеплаэнергетыкі, цэнтралізаванага ацяплення і нафтахімічных прадпрыемствах. З моманту запуску нашай вытворчасці ў 2012 годзе мы паставілі больш за 400 камплектаў апор для буйнамаштабных паравых праектаў, з самым доўгім тэрмінам службы на месцы, які дасягае 13 гадоў.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый зменнай спружыны	прыклад
Тып / канфігурацыя вешалкі	Тып A, B, C, D, E, F, G
Вясновы памер / №	No0 - No22
Дыяпазон падарожжаў	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Аперацыйная нагрузка	0,2 кН ​​- 400 кН
Усталяваная нагрузка (халодная нагрузка)	кН / кгс
Працоўная нагрузка (гарачая нагрузка)	кН / кгс
Кірунак руху	Уверх / уніз
Зменлівасць (%)	≤ 25% (стандарт)
Апрацоўка паверхні	Гарачае цынкаванне/ афарбаваныя
Матэрыял корпуса	Вугляродзістая сталь (Q235/Q355)

Структурны склад і прынцып дзеяння

Апоры са зменнай спружынай паравой трубы даступныя ў двух структурных тыпах: з верхняй падвескай і з ніжняй падтрымкай. Яны кампенсуюць цеплавое зрушэнне вертыкальнага трубаправода за кошт пругкай дэфармацыі спружыны, забяспечваючы стабільна кантраляваныя ваганні нагрузкі ў межах дыяпазону прагіну.

Усе кампаненты выраблены з матэрыялаў, прыдатных для высокіх тэмператур:

1.Спружыны сціску з высокатэмпературнага сплаву

2.Патоўшчаныя апорныя корпуса

3.Цаплатрывалыя рэгулявальныя шрубавыя стрыжні

4. Металічныя пласціны шкалы перамяшчэння

5.Высокатрывалыя кованые пад'ёмныя вушкі і асновы

6. Двайныя фіксуючыя вузлы супраць расхіствання

Ўсталявальная нагрузка папярэдне калібруецца на заводзе. Калі трубаправоды пашыраюцца з павышэннем тэмпературы, спружыны пашыраюцца і сціскаюцца сінхронна, раўнамерна вытрымліваючы нагрузку на трубаправод і зніжаючы нагрузку на зварныя швы і сопла абсталявання.

Градуяваная табліца адпаведнасці матэрыялаў

Тры канфігурацыі матэрыялаў класіфікуюцца па тэмпературы пара ў адпаведнасці з рэальнымі ўмовамі эксплуатацыі апор з зменнай спружынай паравой трубы:

Аперацыйная ступень	Тэмпература СМІ	Вясновы матэрыял	Матэрыял корпуса	Працэс абароны паверхні
Пар нізкай тэмпературы	≤300 ℃	60Si2MnA	Q345B	Устойлівы да высокіх тэмператур эпаксідны грунт + фінішны пласт
Пара сярэдняй тэмпературы	300 ℃ ~ 450 ℃	50CrVA	16МнР	Пескоструйная апрацоўка плюс патоўшчанае ўстойлівае да высокіх тэмператур пакрыццё
Высокатэмпературная перагрэтая пара	450 ℃ ~ 550 ℃	Высокотэмпературны сплаў Cr-V	Пласціна з нержавеючай сталі 304	Убудаваная высокатэмпературная пасівацыя і распыленне

Уся сыравіна пастаўляецца з арыгінальнымі сертыфікатамі MTC ад кваліфікаваных металургічных заводаў. Кожная партыя сталі праходзіць тры паўторныя праверкі: спектраскапія, выпрабаванне на расцяжэнне і выпрабаванне на ўдар. Для задавальнення патрабаванняў аўдыту EEAT падтрымліваецца поўная прасочвальнасць дакументацыі.



Поўная табліца спецыфікацый серыі

Код мадэлі	Намінальная нагрузка (кН)	Стандартнае цеплавое адхіленне (мм)	Адпаведны намінальны дыяметр паравой трубы	Дзеючыя стандарты
СПВС-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
СПВС-120	25~120	120, 150	DN200~DN400	Код цеплавой магутнасці ASME B31.1
СПВС-200	120~350	150, 200	Галоўныя паравыя трубы вялікага дыяметра DN450~DN800	Стандарт падтрымкі электрастанцыі DL/T

Тыповыя сцэнары прымянення

Апоры са зменнай спружынай паравой трубы ў асноўным разгортваюцца на магістральных паравых лініях:

▶  Трубаправоды магістральнай пары, пары паўторнага нагрэву і сілкуючай вады на цеплаэлектрастанцыях, якія працуюць на вугалі і газе

▶ Высокотэмпературныя лініі перадачы пара для печаў і крэкінгу на нафтаперапрацоўчых заводах

▶  Першавыя высокатэмпературныя паравыя сеткі для буйнога гарадскога цэнтралізаванага ацяплення

▶ Трубаправоды для выпрацоўкі пары на электрастанцыях, якія працуюць на біямасе і адходах.

▶ Цеплаабменныя станцыі і параразмеркавальныя калектары ў хімічных парках

Запісы масавых паставак існуюць для эталонных унутраных і міжнародных праектаў. Мы можам прадаставіць мінулыя кантракты па праекце, фатаграфіі завяршэння на месцы і дакументы аб прыёмцы ўладальніка для ўзмацнення аўтарытэтнай праверкі EEAT.

Стандартызаваны працэс вытворчасці і кантролю якасці

Перад адпраўкай кожны прадукт праходзіць усебаковую праверку на прадпрыемстве

Вокладкі для ўласнага тэсціравання

Праверка памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверка цвёрдасці, неразбуральны кантроль MT/PT (калі дастасавальна), праверка нагрузкі на спружыну з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Заўвага: унутранае тэсціраванне не з'яўляецца акрэдытаваным ILAC тэставаннем трэціх асоб

Тэставанне або лабараторнае тэсціраванне пры сведках трэцяга боку даступна ў якасці дадатковай паслугі, якая прадаецца асобна.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Аналіз хімічнага складу, выпрабаванне на расцяжэнне, нізкатэмпературнае ўздзеянне па Шарпі і выпрабаванне на цвёрдасць.

2. Зварка NDT

Тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкімі пранікальнымі сродкамі (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Уключаючы крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы перавагі

Параўнанне з міжнароднай сістэмай апорнай трубы LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Што нас адрознівае

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы даем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама садзейнічаем тэсціраванню SGS трэцім бокам і праверкам пры сведках, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Поўнае пасляпродажнае абслугоўванне

▶  Бясплатны разлік напружання ў трубаправодзе, каб дакладна адпавядаць адпаведнай мадэлі апоры са зменнай спружынай Steam Pipe

▶  Выраб на заказ для нестандартных памераў і асаблівых умоў высокай тэмпературы

▶  Услуга інжынера на месцы для кіраўніцтва ўздымам, уводам грузу ў эксплуатацыю і выдаленнем замка

▶ 12-месячная поўная гарантыя; бясплатная замена пры анамаліях нагрузкі або дэфектах кампанентаў у межах гарантыі

▶  Доўгатэрміновы запас запасных частак і 24-гадзінная онлайн-тэхнічная падтрымка

Дадатковы FAQ

Пытанне: ці можна выкарыстоўваць гэтую падтрымку ў доўгатэрміновай перспектыве для трубаправодаў перагрэтай пары?

A: Выберыце варыянт апоры з зменнай спружынай Steam Pipe з спружынамі са сплаву Cr-V і пласцінамі з нержавеючай сталі. Тэставанне пацвярджае нулявое пагаршэнне прадукцыйнасці пры бесперапыннай працы пры тэмпературы 550 ℃, і прадукт праслужыў доўга ў некалькіх генератарных блоках магутнасцю 1000 МВт.

Q: Якія дакументы аб прыёмцы пастаўляюцца з кожным наборам?

A: Кожны набор уключае ў сябе сертыфікаты выпрабаванняў млына сыравіны, лісты выпрабаванняў спружыннай нагрузкі, справаздачы аб праверцы зварных швоў і сертыфікаты адпаведнасці прадукцыі. Падтрымліваецца паўторная праверка староннімі арганізацыямі.

Пытанне: Ці можа гэты прадукт непасрэдна замяніць спружынныя апоры старога тыпу падчас мадэрнізацыі існуючых трубаправодаў?

A: Памеры адпавядаюць уніфікаваным нацыянальным стандартам; мантажныя кропкі ўздыму і памеры шрубавых стрыжняў ўзаемазаменныя. Прамая замена магчымая пасля праверкі параметраў нагрузкі і прагіну без сур'ёзных змяненняў грамадзянскага падмурка.
