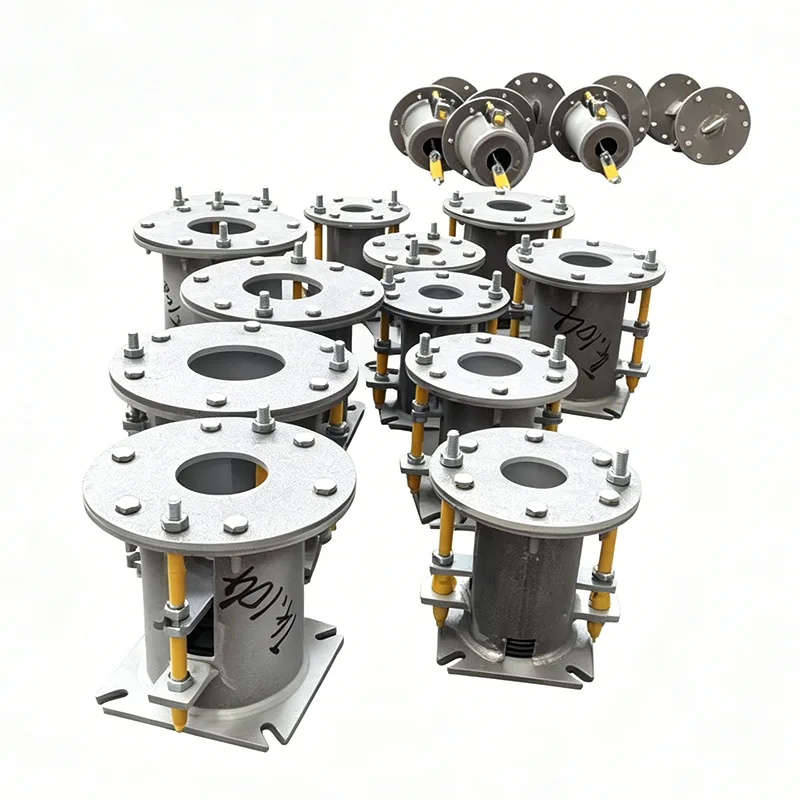

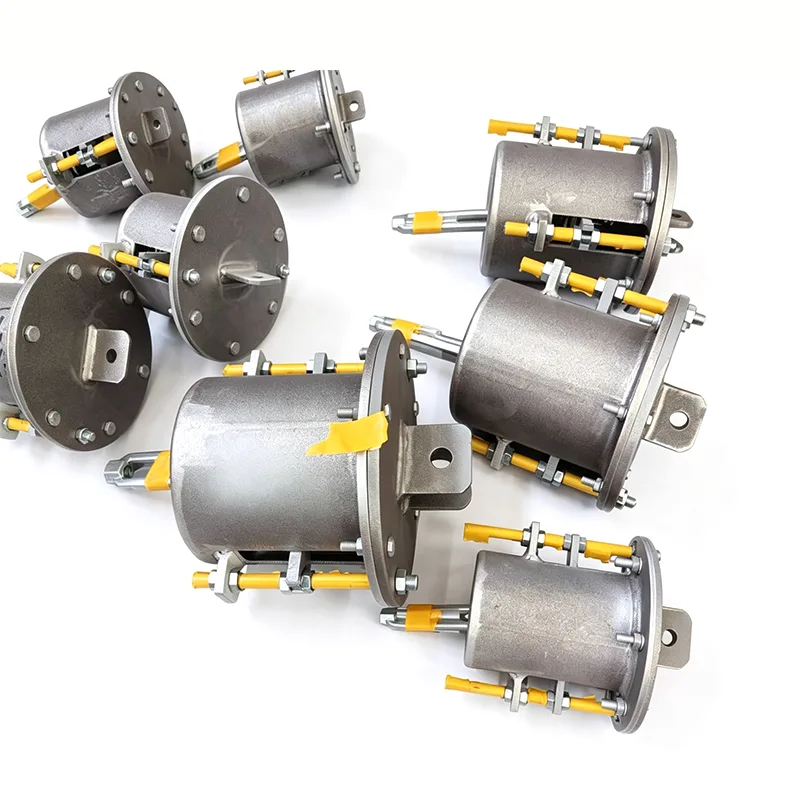

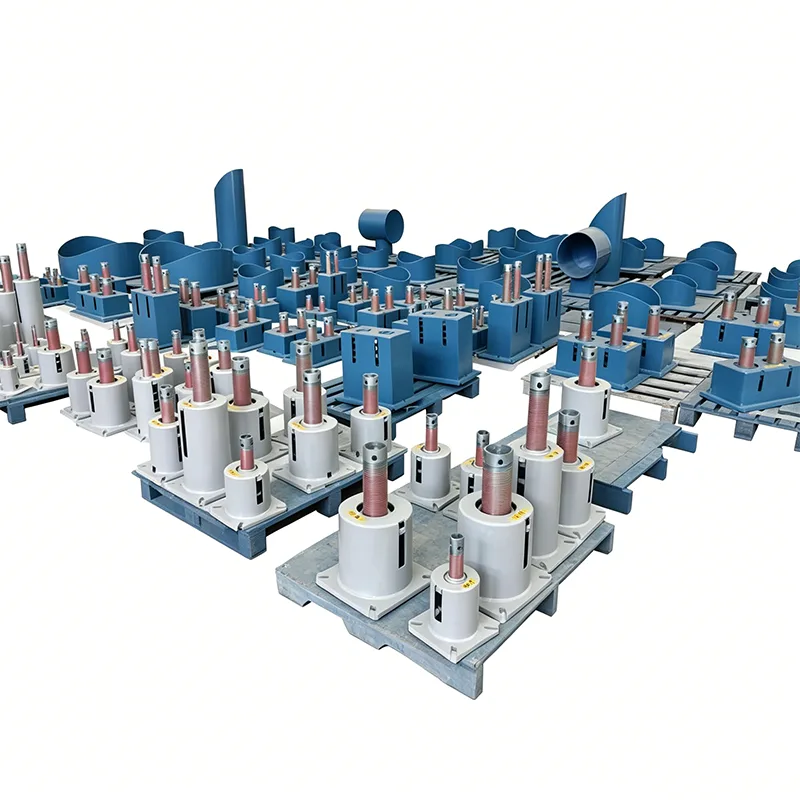

Большасць людзей называюць іх спружыннымі вешалкамі, некаторыя называюць іх спружыннымі апорамі, а ў полі вы пачуеце і тое, і іншае. У Tianshun мы не зацыкліваемся на назве — галоўнае, што калі труба павінна звісаць з канструкцыйнай бэлькі і пры гэтым свабодна рухацца з цеплавымі цыкламі, зборка працуе. Мы ствараем іх для электрастанцый, стэлажоў для труб нафтаперапрацоўчых заводаў і тэхналагічных ліній на працягу 14 гадоў, і зараз нашы спружынныя падвескі ўтрымліваюць трубы больш чым у 45 краінах.

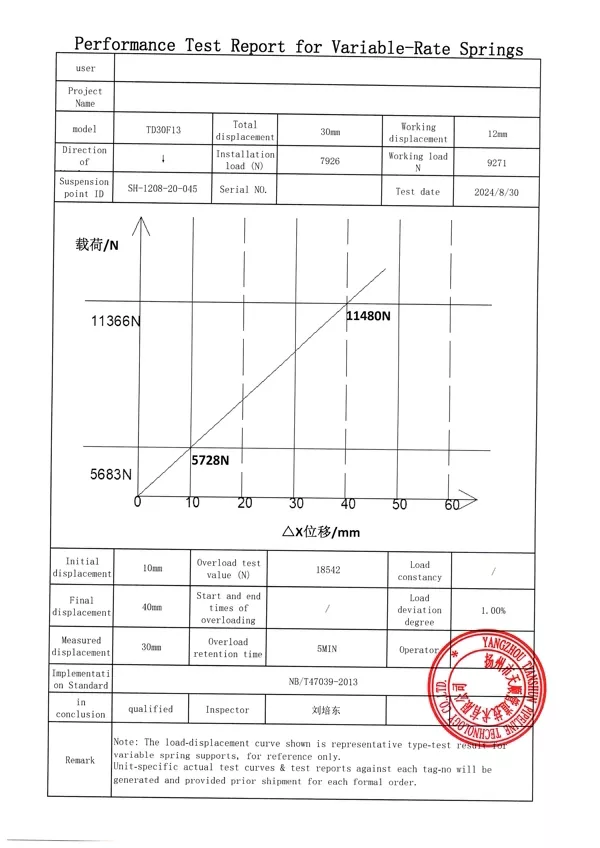

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

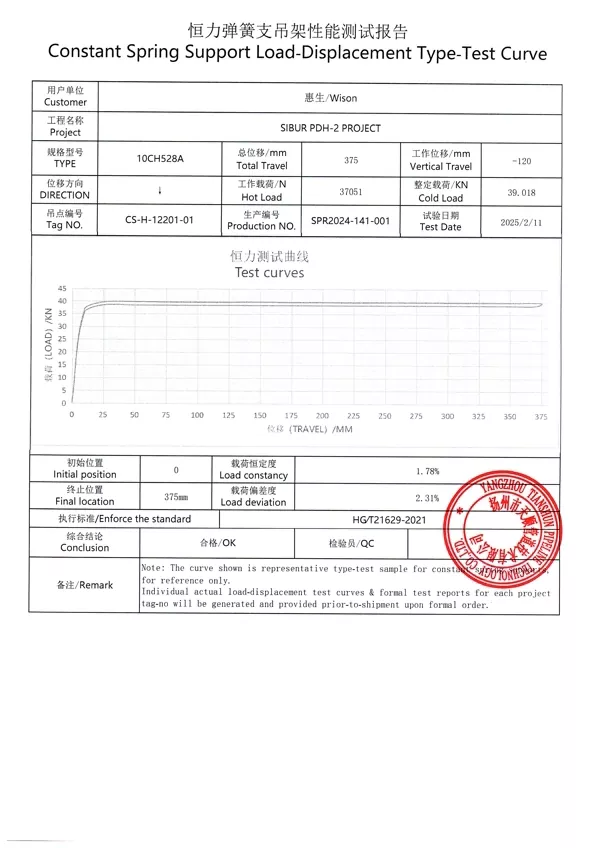

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Спружынная падвеска робіць дзве рэчы адначасова: яна нясе ўсю вагу трубы зверху і рухаецца разам з трубой, калі яна пашыраецца або сціскаецца. У адрозненне ад цвёрдай вешалкі, якая проста вісіць, спружынная вешалка застаецца задзейнічанай на працягу ўсяго дыяпазону рухаў. Гэта асабліва важна на доўгіх прамых участках узвышаных труб, дзе рост тэмпературы можа хутка павялічвацца. Для ліній, дзе нагрузка павінна заставацца амаль пастаяннай незалежна ад таго, наколькі далёка рухаецца труба, многія праекты спалучаюць гэта зпастаянныя спружынныя апорына той жа стойцы. Для менш крытычных ліній, стандартзменныя спружынныя апорычаста спраўляюцца са сваёй працай — той жа стыль корпуса вешалкі з спружынай, толькі іншае ўнутранае размяшчэнне спружын.

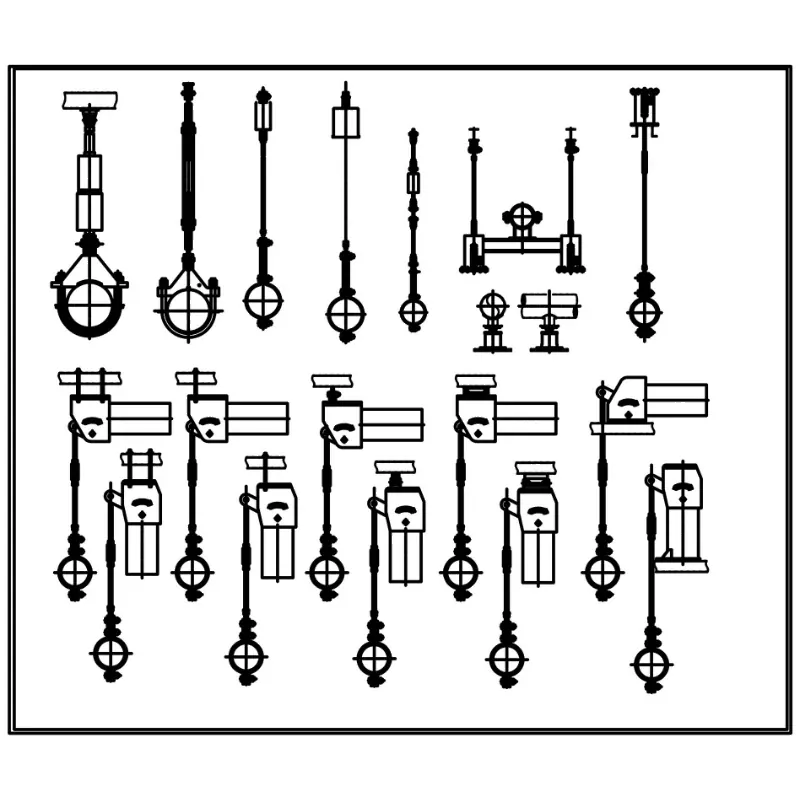

Дзе спружынныя вешалкі змяшчаюцца ў сістэме трубаправодаў

Спружынная вешалка не працуе адна. На звычайнай стойцы для труб вы ўбачыце спружынныя вешалкі, якія працуюць побач з жорсткімі апорамі для труб і башмакамі для труб, якія вытрымліваюць вагу на нізкіх вышынях. У месцах прывязкі да высокай тэмпературы або паблізу злучэнняў абсталявання часта паказваюць падвескі, таму што яны вызваляюць прастору на падлозе і даюць трубе магчымасць рухацца ў розных напрамках. Калі лінія халодная або астуджаная, спалучэнне падвескі з папярэдне ізаляванымі апорамі для труб у кропцы заціску прадухіляе абледзяненне і захоўвае сістэму ізаляцыі ў цэласці. Многія спецыфікацыі праектаў таксама адносяцца да ўсёй зборкі проста як да часткі пакета спружынных апор - насамрэч розніца заключаецца толькі ў мантажы зверху і ўнізе.

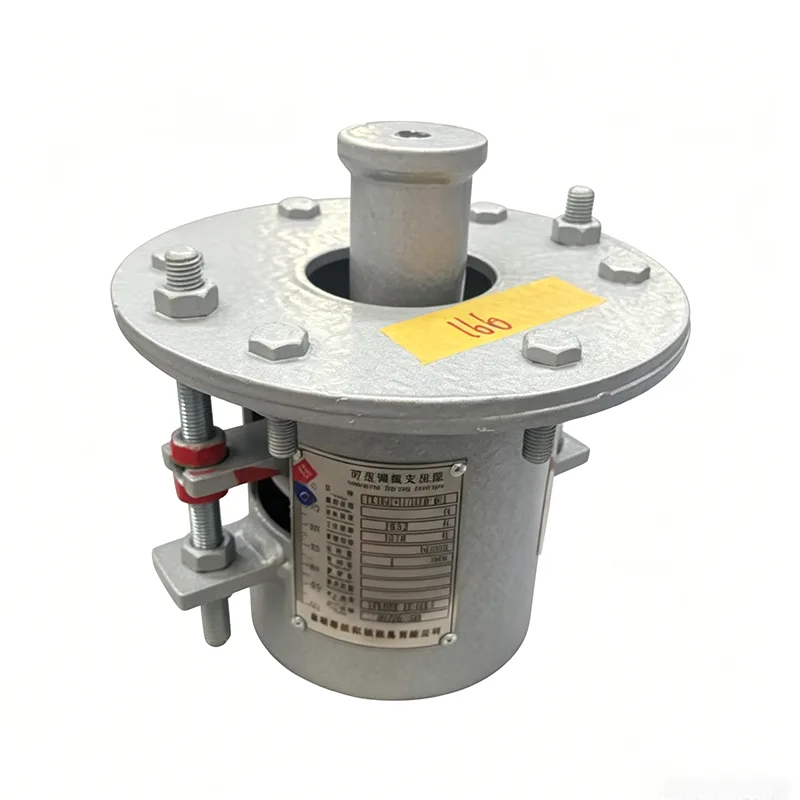

Што ўваходзіць у зборку спружыннай вешалкі

Спружынная вешалка - гэта не проста спружына ў балончыку. Гэта зборка. Вось што мы звычайна выкарыстоўваем:

Кожная партыя матэрыялу мае справаздачы аб выпрабаваннях на фабрыцы, і мы адсочваем гэта да ліку нагрэву. Калі ваша спецыфікацыя патрабуе сертыфікацыі 3.2 (EN 10204), мы гэта пакрыем.

Стандарты, па якіх мы будуем

Мы вырабляем спружынныя вешалкі для задавальнення:

ANSI/MSS SP-58 — Апоры і падвескі для труб

ASME B31.3 — тэхналагічныя трубаправоды

GB/T 17116

DIN, JIS або спецыфікацыі канкрэтнага праекта, калі патрабуецца

Наша фабрыка працуе ў адпаведнасці з ISO 9001:2015, што азначае задакументаваныя працэдуры на кожным этапе, ад уваходнай сыравіны да канчатковага тэставання нагрузкі.

Пытанні, якія мы атрымліваем

Q1: Калі я буду выкарыстоўваць спружынную вешалку замест спружыністай апоры, усталяванай на падставе?

Калі труба праходзіць на вышыні і пад ёй няма сталёвай платформы, каб сесці. Трубаправодныя стойкі, паветраныя лініі і трубаправоды кацельні - гэта класічныя выпадкі. Падвескі мацуюцца да накладной сталі і апускаюцца да трубы. Справа ў тым, дзе знаходзіцца ваша кропка апоры, а не ў спружынным механізме.

Q2: Ці магу я атрымаць такі ж дыяпазон нагрузкі ў вешалцы, што і ў базавай спружыне?

Увогуле, так. Нашы вешалкі са зменнай спружынай ахопліваюць некалькі сотняў кілаграмаў да 20+ тон на вешалку. Пастаянныя спружынныя вешалкі ідуць вышэй. Калі вам патрэбна нешта сапраўды цяжкае — скажам, 40 тон на адну штангу — мы можам гэта пабудаваць, але лепш спачатку пагаварыць з намі, каб мы маглі разгледзець варыянты размеркавання нагрузкі.

Пытанне 3: Як вы правяраеце спружынныя вешалкі?

Мы наладжваем спружыну на зададзеную нагрузку, запускаем яе на поўны ход і правяраем, што высілак застаецца ў межах допуску. Для вешалак з пастаяннай спружынай мы будуем крывую нагрузкі і прагіну і пацвярджаем, што яна роўная ў межах праектнага запасу. Падарожныя шалі правяраюцца, і ўсе злучэнні правяраюцца на якасць разьбы і цэласнасць зварнога шва.

Q4: які ваш стандартны час выканання?

Для стандартных падвешванняў з агульным дыяпазонам нагрузкі 20–25 дзён. Калі вам патрэбна нержавеючая фурнітура 304, спецыяльныя пакрыцця або нестандартныя паездкі, улічвайце 30–40 дзён. Вялікія пакеты праектаў атрымліваюць спецыяльны графік вытворчасці, і мы дамо вам цвёрдае абавязацельства па пастаўцы з прапановай.

Q5: Як яны адпраўляюцца?

Вешалкі разбіваюцца на кіраваныя часткі — корпус спружыны, набор стрыжняў і заціск — спакаваныя разам у драўляныя скрыні з воданепранікальнай падкладкай. Кожная скрыня пазначана нумарам біркі для вешалкі, каб супрацоўнікі аб'екта маглі адразу супаставіць іх з чарцяжом апоры трубы.

Наладжванне мы праводзім рэгулярна

Многія кліенты думаюць, што спружынныя вешалкі бываюць толькі стандартнымі таварамі ў каталогу. Мы не так працуем. Большасць спружынных вешалак, якія мы адпраўляем, маюць як мінімум адну нестандартную дэталь, няхай гэта будзе:

Павялічаны ход для прыстасавання да вялікага сейсмічнага руху

Нестандартная даўжыня штангі для пэўных зазораў над галавой

Канструкцыя з нержавеючай сталі для прыбярэжных або агрэсіўных асяроддзяў

Высокотэмпературны спружынны матэрыял для ліній, якія працуюць пры тэмпературы вышэй за 400°C

Спецыяльныя лакафарбавыя сістэмы — эпаксідная смала, цынкавая грунтоўка або марское пакрыццё

Вам не трэба прымацоўваць трубу да нашай вешалкі. Зробім вешалку да вашай трубы.

Што мы даведаліся з рэальных праектаў

Некаторыя практычныя моманты, якія варта ведаць, калі вы пішаце спецыфікацыю апоры трубы:

На доўгіх прамых трасах не фіксуйце ўсе кропкі апоры. Дазвольце спружыністым вешалкам паглынуць рост і размесціце якары стратэгічна. Мы можам дапамагчы спланаваць, якія вешалкі куды ісці, калі ваш інжынер па нагрузцы на трубы прадаставіць даныя аб перамяшчэнні.

Калі труба ізаляваная, укажыце тып хамута і падкладку спераду. Мадэрнізацыя ізаляцыі ў кропцы падвешвання пасля ўстаноўкі брудная і дарагая.

Для ўстаноўкі на адкрытым паветры ў вільготных або прыбярэжных раёнах выбірайце нержавеючую фурнітуру або хаця б гарачае цынкаванне. Стрыжні з вугляродзістай сталі выглядаюць добра ў першы дзень, але не будуць так выглядаць пасля двух сезонаў дажджоў.

Цяньшунскі шлях

Мы не гандлёвая кампанія, якая кладзе чужыя запчасткі ў сваю скрыню. Мы вырабляем іх на ўласнай фабрыцы ў Янчжоу. Мы купляем сталь, апрацоўваем кампаненты, намотваем і выпрабоўваем спружыны, збіраем вузлы, фарбуем іх, пакуем і адпраўляем. Няма сярэдняга кроку, дзе якасць губляецца.

На працягу многіх гадоў мы пастаўлялі поўныя пакеты спружынных вешалак для праектаў, якія без праблем выконваліся падчас запуску і гадоў працы. Вось чаму больш за 70% нашых кліентаў вяртаюцца — не таму, што мы самыя танныя (мы справядлівыя, а не танныя), а таму, што вешалкі з'яўляюцца своечасова, адпавядаюць чарцяжам і працягваюць выконваць сваю працу.

Калі вы вызначаеце цану праекта, які патрабуе спружынных вешалак, пастаянных спружынных апор або папярэдне ізаляваных трубаправодаў, дашліце нам свае тэхнічныя лісты або нацэнкі. Мы падрыхтуем правільную прапанову — непасрэдна на заводзе, без схаваных нацэнак — і, калі вы хочаце, мы раскажам вам пра логіку дызайну, якая ляжыць у аснове нашага выбару. Вы таксама можаце наведаць завод і ўбачыць вытворчую лінію на свае вочы.
