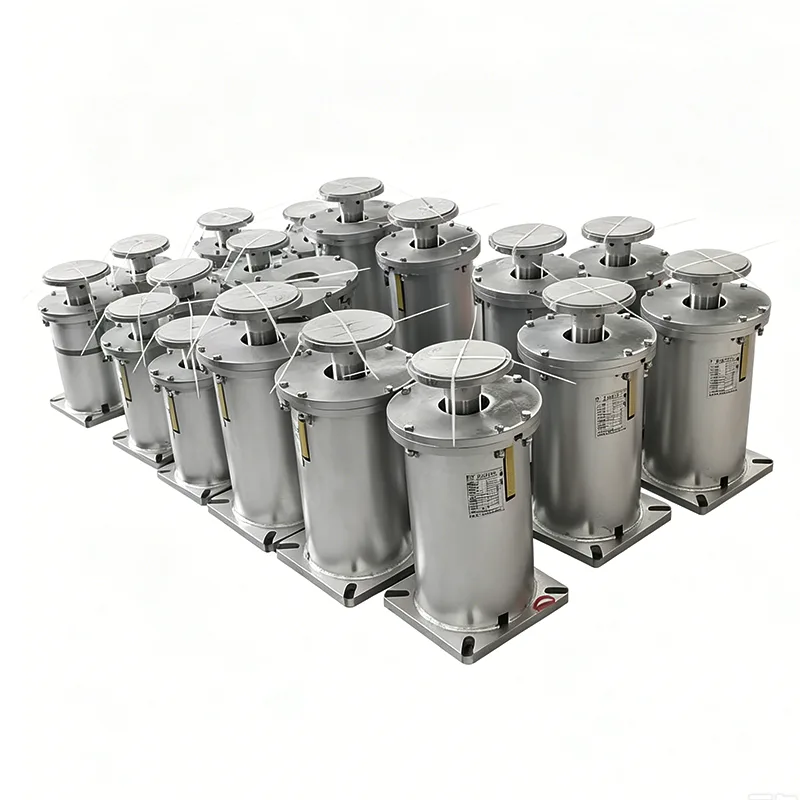

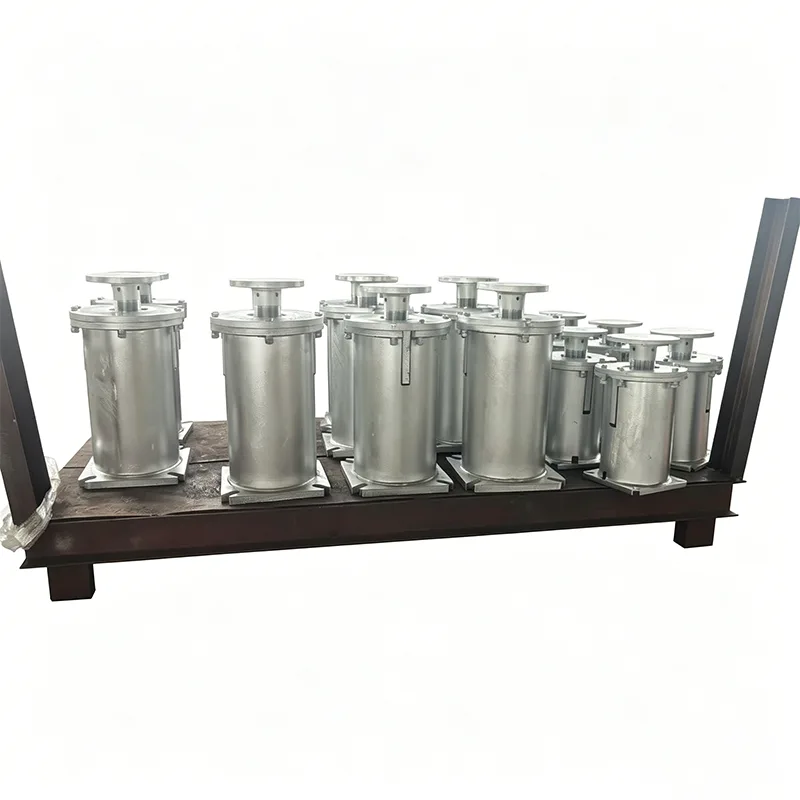

Падтрымка з зменнай спружынай тыпу F

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., заснаваная ў 2012 годзе, вырабляе поўны спектр прадукцыі ў строгай адпаведнасці са стандартам HG/T 20644. Падтрымка з зменнай спружынай тыпу F - гэта апорны прадукт базавага тыпу ў стандартнай серыі, спецыяльна распрацаваны для ніжняй апоры трубаправодаў. Ён шырока выкарыстоўваецца ў сістэмах трубаправодаў малога і сярэдняга аб'ёму ў энергетыцы, нафтахімічнай, металургічнай і іншых галінах прамысловасці і з'яўляецца адной з найбольш шырока выкарыстоўваюцца мадэляў зменнай спружыны ў машынабудаванні.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый зменнай спружыны	прыклад
Тып / канфігурацыя вешалкі	Тып A, B, C, D, E, F, G
Вясновы памер / №	No0 - No22
Дыяпазон падарожжаў	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Аперацыйная нагрузка	0,2 кН ​​- 400 кН
Усталяваная нагрузка (халодная нагрузка)	кН / кгс
Працоўная нагрузка (гарачая нагрузка)	кН / кгс
Кірунак руху	Уверх / уніз
Зменлівасць (%)	≤ 25% (стандарт)
Апрацоўка паверхні	Гарачае цынкаванне/ афарбаваныя
Матэрыял корпуса	Вугляродзістая сталь (Q235/Q355)

Будова і асаблівасці прадукту тыпу F

Падтрымка з зменнай спружынай тыпу F мае вертыкальную каробкавую структуру, якая складаецца з наступных частак:

▶  Апорная пліта: шырокая апорная апорная пліта, злучаная з падмуркам

▶ Цыліндр спружыны: убудаваная цыліндрычная вінтавая спружына сціску

▶  Верхняя пласціна: грузавая пласціна, падлучаная да апоры трубы

▶ Пласціна індыкатара перамяшчэння: пазначана халодным і гарачым станамі

▶  Фіксуючы ніт: замыкаецца падчас транспарціроўкі і ўстаноўкі

▶ Ніт рэгулявання вышыні: дакладная рэгуляванне нагрузкі на месцы

Асноўныя асаблівасці дызайну

Стандартная модульная канструкцыя

Цалкам адпавядае стандарту HG/T 20644, узаемазаменны з прадуктамі іншых вытворцаў

Стандартызаваныя серыі нагрузкі і перамяшчэння, зручныя для выбару праектных інстытутаў

Уніфікаваныя мантажныя памеры, зручныя для інжынерных закупак

Завадская налада

Спружына папярэдне сціснута ў адпаведнасці з разліковай нагрузкай, зафіксавана ў халодным стане

Каб увесці ў эксплуатацыю, трэба толькі зняць фіксуючыя балты пасля ўстаноўкі на месцы

Няма неабходнасці рэгуляваць сціск спружыны на месцы

Кампактная структура

Вертыкальная канструкцыя, невялікая плошча падлогі

Агульная вышыня 200-400 мм, падыходзіць для выпадкаў з абмежаванай прасторай

Нізкі цэнтр цяжару, добрая ўстойлівасць

Зручнае абслугоўванне

Спружынны блок можна выцягнуць і замяніць асобна

Выразная індыкацыя перамяшчэння падчас агляду

Без дэталяў, якія зношваюцца, канструкцыя не патрабуе абслугоўвання

Табліца кароткага даведніка па тэхнічных параметрах тыпу F

Перасоўванне серыі	Дыяпазон нагрузкі	Вясновы нумар	Дыяпазон калянасці	Вышыня цела	Памер апорнай пліты
Зрушэнне 30 мм	0,2 кН ​​~ 22 кН	00 ~ 22	0,07 ~ 7,3 кН/мм	215 мм	170×120 мм
Зрушэнне 60 мм	0,2 кН ​​~ 42 кН	00 ~ 42	0,03 ~ 7,0 кН/мм	265 мм	170×120 мм
90 мм зрушэнне	0,5 кН ~ 65 кН	01 ~ 65	0,06 ~ 7,2 кН/мм	315 мм	215×160 мм
120 мм зрушэнне	0,5 кН ~ 90 кН	01 ~ 90	0,04 ~ 7,5 кН/мм	365 мм	215×160 мм

Стандарт выканання: HG/T 20644-2024 Хуткасць змены нагрузкі: ≤25% (стандартнае патрабаванне) Матэрыял спружыны: спружынінная сталь 50CrVA Матэрыял абалонкі: Q235BАнтыкаразійная апрацоўка: пескаструйная ачыстка ад іржы + эпаксідная цынкавая грунтоўка + верхняе пакрыццё

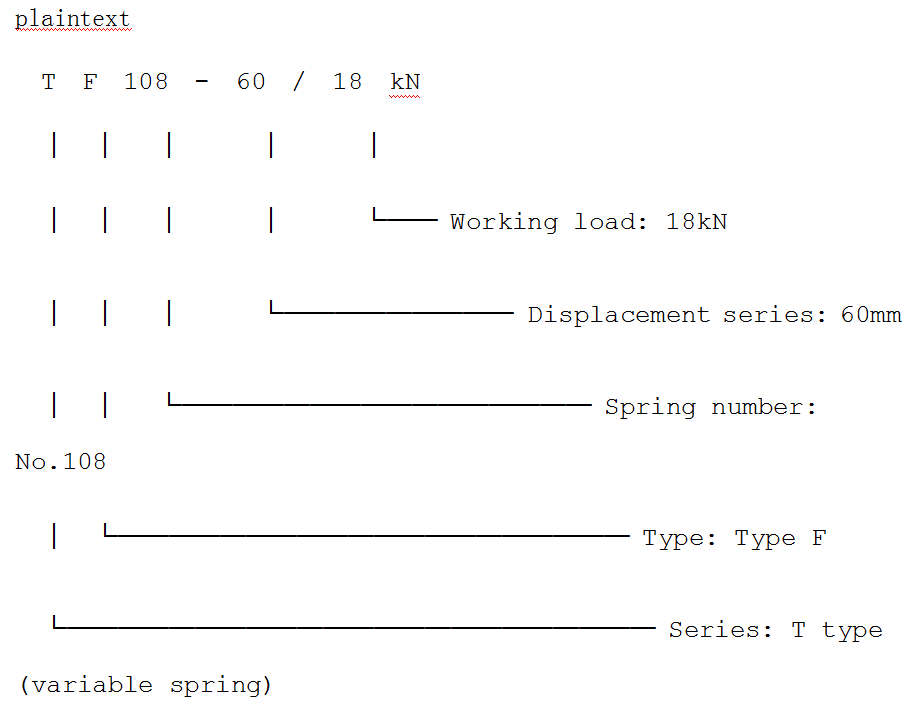

Падрабязнае тлумачэнне правілаў кадавання мадэлі

Прыклад кадавання стандартнай мадэлі падтрымкі зменнай спружыны тыпу F:

Неабходныя параметры для выбару:

▶ Рабочая нагрузка на трубаправод (кН)

▶ Вертыкальнае цеплавое перамяшчэнне трубаправода (мм)

▶ Напрамак перамяшчэння (уверх / уніз)

▶ Ступень экалагічнай карозіі

Наша прафесійная каманда можа напрамую даць дакладныя мадэлі прадуктаў тыпу F на аснове прадастаўленых вамі параметраў трубаправода.

Прыклад выбару (пакрокавае кіраўніцтва)

Прыклады ўмоў працы:

▶ Працоўная нагрузка на трубаправод: 15 кН

▶ Цеплавое зрушэнне трубаправода ўверх: 40 мм

Этапы выбару:

1. Вызначце серыю перамяшчэння: 40 мм, абярыце серыю 60 мм (рэзервовы запас)

2. Разлічыце нагрузку ў гарачым стане: зрушэнне ўверх, адпусканне спружыны, памяншэнне нагрузкі

3. Праверце табліцу калянасці спружыны: абярыце спружыну № 106, калянасць 0,25 кН/мм

4. Разлічыце змяненне нагрузкі: 40 мм × 0,25 кН/мм = змяненне 10 кН

5. Праверце хуткасць змены: 10 кН / 15 кН = 6,7% ≤ 25%, адпаведнасць патрабаванням

Канчатковая мадэль: TF106-60/15kN

Выбар апоры з пераменнай спружынай тыпу F здаецца складаным, але на самой справе адпавядае стандартам. Мы аказваем бясплатныя паслугі па падборы: трэба толькі ўказаць параметры трубаправода, а мы дамо дакладныя мадэлі.

Тыповыя сцэнарыі прымянення тыпу F

Сцэнар прымянення	Характарыстыка ўмоў працы	Чаму варта выбраць тып F
Трубаправоды ніжняга пласта ў трубаправодах	Трубаправоды самага ніжняга пласта, без кропак пад'ёму вышэй	Апора ўверх ад падлогі галерэі труб
Трубаправоды на пляцоўках абсталявання	Размешчаны на сталёвых платформах	Непасрэдна абапіраюцца на сталёвыя бэлькі платформы
Трубаправоды ўваходу і выхаду помпы	Зрушэнне ≤50 мм, стабільная нагрузка	Стандартная мадэль, нізкі кошт
Цыркуляцыйныя водаправоды	Нармальная тэмпература, невялікі водазмяшчэнне	Пераменная спружына цалкам адпавядае патрабаванням
Трубаправоды сціснутага паветра	Стабільны ціск, невялікія змены тэмпературы	Тып F мае самыя высокія паказчыкі кошту
Дапаможныя параправоды	Сярэдняя тэмпература, зрушэнне ≤50 мм	Пераменная спружына адпавядае патрабаванням
Трубаправоды для хімічных растваральнікаў	Нармальная тэмпература, без вялікіх ваганняў тэмпературы	Стандартны тып F - універсальны

Кантроль якасці і пастаўка

Кантроль якасці вытворчасці

Перад адпраўкай кожны прадукт праходзіць усебаковую праверку на прадпрыемстве

Вокладкі для ўласнага тэсціравання

Праверка памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверка цвёрдасці, неразбуральны кантроль MT/PT (калі дастасавальна), праверка нагрузкі на спружыну з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Заўвага: унутранае тэсціраванне не з'яўляецца акрэдытаваным ILAC тэставаннем трэціх асоб

Тэставанне або лабараторнае тэсціраванне пры сведках трэцяга боку даступна ў якасці дадатковай паслугі, якая прадаецца асобна.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Аналіз хімічнага складу, выпрабаванне на расцяжэнне, нізкатэмпературнае ўздзеянне па Шарпі і выпрабаванне на цвёрдасць.

2. Зварка NDT

Тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкімі пранікальнымі сродкамі (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Уключаючы крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы перавагі

Параўнанне з міжнароднай сістэмай апорнай трубы LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Што нас адрознівае

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы даем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама садзейнічаем тэсціраванню SGS трэцім бокам і праверкам пры сведках, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Перавагі дастаўкі

У наяўнасці: звычайныя мадэлі (TF030-TF120, працоўны аб'ём 30/60/90) у наяўнасці

Хуткая дастаўка: запасныя заказы дастаўляюцца на працягу 3 дзён, індывідуальныя заказы - 7-10 дзён

Масавая цана: шматузроўневая цана на масавыя закупкі тэхнікі

Поўная дакументацыя: кожная партыя прадукцыі суправаджаецца кваліфікацыйным сертыфікатам, пратаколам вясновых выпрабаванняў, інструкцыяй па мантажы

Абслугоўванне і падтрымка

Бясплатны выбар: прафесійныя інжынеры забяспечваюць разлік выбару для забеспячэння дакладнай мадэлі

Прадастаўленне чарцяжоў: прадастаўленне стандартных чарцяжоў для ўстаноўкі ў адпаведнасці з дызайнам

Тэхнічная падтрымка: Адкажыце на розныя пытанні па ўстаноўцы, уводу ў эксплуатацыю і выкарыстанні

Гарантыя якасці: 2-гадовая гарантыя на выраб, бясплатная замена ў выпадку пашкоджанняў, прычыненых не чалавекам

Рэагаванне на надзвычайныя сітуацыі: вырашыце праблемы на месцы на працягу 24 гадзін

Запасныя часткі: штатныя спружыны, балты і іншыя зношаныя дэталі

Апора з пераменнай спружынай тыпу F - гэта стандартны агульны прадукт у хімічнай прамысловасці, а таксама найбольш шырока выкарыстоўваная мадэль з пераменнай спружынай у машынабудаванні. Мы засяродзіліся на стандартнай серыйнай вытворчасці на працягу 14 гадоў са стабільнай якасцю прадукцыі і своечасовай пастаўкай, а таксама абслугоўвалі інжынерныя праекты ў больш чым 40 краінах па ўсім свеце. Выбірайце стандартны тып F, выбірайце надзейнасць і зручнасць.
