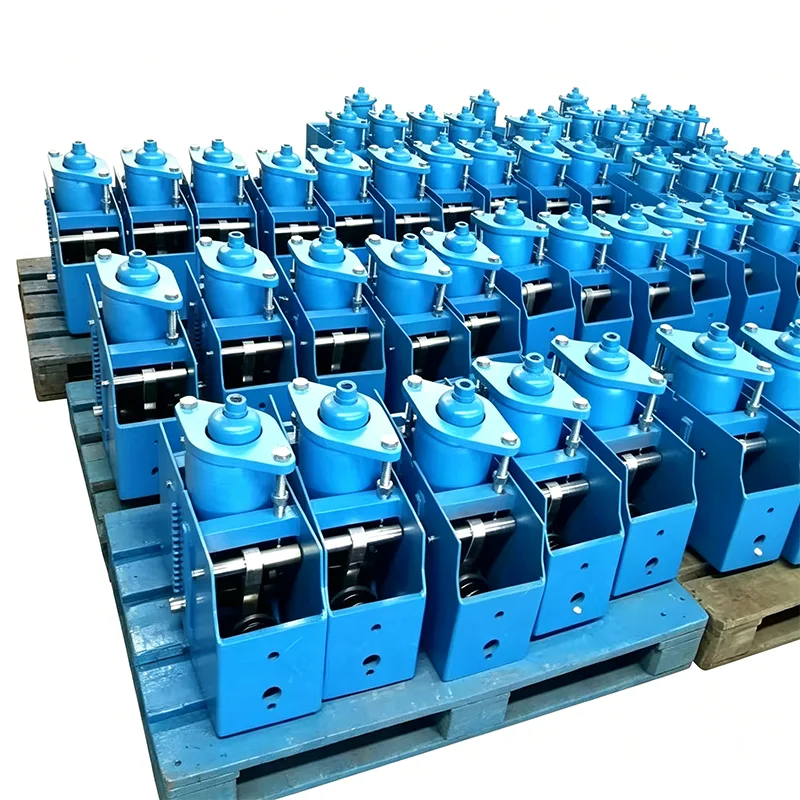

Гарызантальная пастаянная спружынная апора

На многіх прамысловых аб'ектах абмежаваная прастора над трубаправодамі робіць немагчымым усталяванне вертыкальных пастаянных спружынных апор. Між тым, некаторыя трубаправоды патрабуюць падтрымкі збоку або знізу, а традыцыйныя метады падтрымкі з цяжкасцю адпавядаюць патрабаванням пастаяннай сілы пры вялікіх перамяшчэннях. Падтрымка Horizontal Constant Spring Support - гэта спецыяльны прадукт, распрацаваны спецыяльна для вырашэння гэтых праблем. Ён усталёўваецца гарызантальна пад або побач з трубаправодамі, забяспечваючы стабільную апорную сілу на працягу ўсяго працоўнага ходу з хуткасцю змены нагрузкі, якая кантралюецца ў межах 5%.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Прынцып працы і канструктыўныя асаблівасці

Гарызантальная пастаянная спружынная апора працуе па прынцыпе балансу момантаў. Калі трубаправод падвяргаецца вертыкальнаму зрушэнню, сіла пругкасці спружыны пераўтворыцца ў пастаянную выходную сілу з дапамогай дакладнага злучэння і кулачковага механізму. У адрозненне ад вертыкальных апор, яго спружыны ў зборы размешчаны гарызантальна, што прыводзіць да больш нізкага цэнтра цяжару і больш стабільнай працы, што робіць яго асабліва прыдатным для сістэм трубаправодаў з вялікай нагрузкай і вялікім аб'ёмам.

Стандартная гарызантальная апора з пастаяннай спружынай мае інтэграваную зварную канструкцыю рамы з асноўнымі кампанентамі, уключаючы:

▶ Гарызантальна размешчаны цыліндрычны вузел спіральнай спружыны

▶  Высокадакладная сістэма балансіроўкі момантаў

▶  Механізм рэгулявання нагрузкі збоку

▶ Двухтактная абмежавальная прылада

▶ Візуальны індыкатар перамяшчэння

▶  Ніжняя мантажная база

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Параўнанне з вертыкальнымі пастаяннымі спружыннымі апорамі

Пункт параўнання	Гарызантальная пастаянная спружынная апора	Вертыкальная пастаянная апора спружыны
Спосаб ўстаноўкі	Усталёўваецца гарызантальна пад або побач з трубаправодамі	Усталёўваецца вертыкальна над трубаправодамі
Касмічная акупацыя	Нізкая вертыкальная прастора, высокая гарызантальная прастора	Нізкая гарызантальная прастора, высокая вертыкальная прастора
Становішча цэнтра цяжару	Нізкая, выдатная стабільнасць працы	Высокія патрабаванні да мантажу падмурка
Максімальная нагрузка	Да 1000кН	Звычайна не перавышае 500 кН
Зручнасць абслугоўвання	Аперацыя збоку, лазанне не патрабуецца	Верхняя эксплуатацыя, патрабуе скалалажання
Прыдатныя сцэнарыі	Трубаправоды вялікай нагрузкі з абмежаванай прасторай над галавой	Трубаправоды малой нагрузкі з абмежаваным гарызантальным прасторай

Параметры спецыфікацыі поўнай серыі

Мы прапануем 6 стандартных серый гарызантальных апор з пастаяннай спружынай, якія ахопліваюць пераважную большасць патрабаванняў прамысловага прымянення:

Мадэльная серыя	Дыяпазон намінальных нагрузак (кН)	Стандартнае прагінанне (мм)	Дыяпазон працоўных тэмператур (℃)	Каэфіцыент бяспекі канструкцыі
ГХГ-50	1-30	50	-40~+450	1.6
ГХГ-100	5-80	100	-40~+450	1.6
ГХГ-150	10-150	150	-40~+450	1.6
ГХГ-200	20-300	200	-40~+550	1.6
ГХГ-300	50-600	300	-40~+550	1.6
ГХГ-400	100-1000	400	-196~+550	1.8

Усе прадукты адпавядаюць стандартам GB/T 17116.2-2018, ANSI/ASME B31.1 і DIN 2545.

Асноўныя перавагі прадукцыйнасці

▶  Звышвысокая грузападымальнасць: забяспечвае максімальную апорную сілу 1000 кН для задавальнення патрабаванняў вялікіх трубаправодаў і абсталявання

▶ Высокая эксплуатацыйная стабільнасць: гарызантальнае размяшчэнне з нізкім цэнтрам цяжару забяспечвае выдатныя сейсмічныя характарыстыкі, здольны вытрымліваць землятрусы магнітудай 8

▶  Бяспечнае і зручнае абслугоўванне: бакавое рэгуляванне і праверка пазбаўляюць ад неабходнасці лазання, зніжаючы рызыку бяспекі

▶  Моцная прыстасавальнасць да ўстаноўкі: можа быць усталявана на бетонных бэльках, сталёвых канструкцыях або падмурках абсталявання

▶  Шырокі дыяпазон рэгулявання нагрузкі: Дазваляе рэгуляванне на месцы ў межах ±15% ад намінальнай нагрузкі

▶  Цалкам герметычны дызайн: эфектыўна прадухіляе трапленне пылу, дажджавой вады і агрэсіўных асяроддзяў ва ўнутраныя механізмы

Тыповыя вобласці прымянення

Гарызантальныя апоры з пастаяннай спружынай шырока выкарыстоўваюцца ў наступных прамысловых сцэнарыях:

▶  Трубаправоды магістральнай пары і пара падагравання на буйных цеплавых электрастанцыях

▶ Трубаправоды ўстаноўкі гідракрэкінгу і каталітычнага крэкінгу на нафтаперапрацоўчых заводах

▶  Уваходныя і выхадныя трубаправоды рэзервуараў для захоўвання ў вялікіх тэрміналах СПГ

▶ Трубаправоды гарачага паветра ў даменных печах і канвертарныя газаправоды на металургічных заводах

▶  Звычайныя астраўныя сістэмы параправодаў на атамных электрастанцыях

▶  Высокатэмпературныя трубаправоды вялікага дыяметра для гарадскога цэнтральнага ацяплення

Вытворчасць і кантроль якасці

Кампанія Yangzhou Tianshun Pipeline, якая мае 14-гадовы вопыт вытворчасці пастаянных спружынных апор, паспяхова прымяніла свае гарызантальныя пастаянныя спружынныя апоры ў больш чым 350 прамысловых праектах па ўсім свеце. Уся прадукцыя праходзіць строгі кантроль якасці:

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, гэта можа быць прадастаўлена ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты выпрабаванняў і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым стандартны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Эксклюзіўная служба падтрымкі

▶  Бясплатнае абследаванне на месцы і аналіз напружання ў трубаправодзе

▶ Індывідуальны дызайн для спецыяльных месцаў для ўстаноўкі

▶  Прафесійныя інжынеры забяспечваюць кіраўніцтва па ўстаноўцы і ўводу ў эксплуатацыю на месцы

▶  12-месячны гарантыйны перыяд з бясплатным рамонтам або заменай на працягу гарантыйнага перыяду

▶ Пажыццёвая тэхнічная падтрымка і пастаўка запасных частак

Для атрымання больш падрабязнай інфармацыі аб падтрымцы гарызантальнай пастаяннай спружыны або тэхнічным выбары для вашага праекта, калі ласка, звяжыцеся з нашым аддзелам продажаў.

Часта задаюць пытанні (FAQ)

Пытанне: ці можна ўсталяваць на сталёвых канструкцыях гарызантальныя пастаянныя спружынныя апоры?

A: Так. Мы прапануем некалькі формаў мантажных баз для адаптацыі да бетонных падмуркаў, бэлек сталёвых канструкцый і платформаў абсталявання. Для мадэляў з вялікай нагрузкай мы дамо рэкамендацыі па праектаванні падмурка, каб пераканацца, што трываласць мантажу адпавядае патрабаванням.

Пытанне: Ці можна выкарыстоўваць вашу гарызантальную нязменную спружыну ў асяроддзі з нізкай тэмпературай?

A: Так. Мы прапануем спецыяльныя нізкатэмпературныя мадэлі з нержавеючай сталі 304 або 316L і прайшлі выпрабаванні на ўдар пры нізкай тэмпературы. Яны могуць нармальна працаваць пры нізкіх тэмпературах да -196 ℃ і падыходзяць для крыягенных сістэм трубаправодаў, такіх як СПГ і этылен.

Q: Які час дастаўкі вашай прадукцыі?

A: Тэрмін пастаўкі для стандартных мадэляў складае 30-45 дзён, а для індывідуальных мадэляў - 45-60 дзён у залежнасці ад складанасці. Для тэрміновых заказаў мы можам арганізаваць паскоранае выраб з самым кароткім тэрмінам дастаўкі 20 дзён.
