Цяньшунь, вытворца кампанентаў для прамысловых трубаправодаў, расходных матэрыялаўMі інш. Сільфонны кампенсатаррашэнні, прызначаныя для прыстасавання цеплавога пашырэння, паглынання руху трубаправода і падтрымкі надзейнай працы ў складаных прамысловых умовах. Выбраўшы адпаведны матэрыял сильфона, канфігурацыю руху і намінальны ціск, інжынеры могуць знізіць празмернае напружанне ў трубаправодах, абараніць падключанае абсталяванне і палепшыць доўгатэрміновыя характарыстыкі прамысловых трубаправодных сістэм.

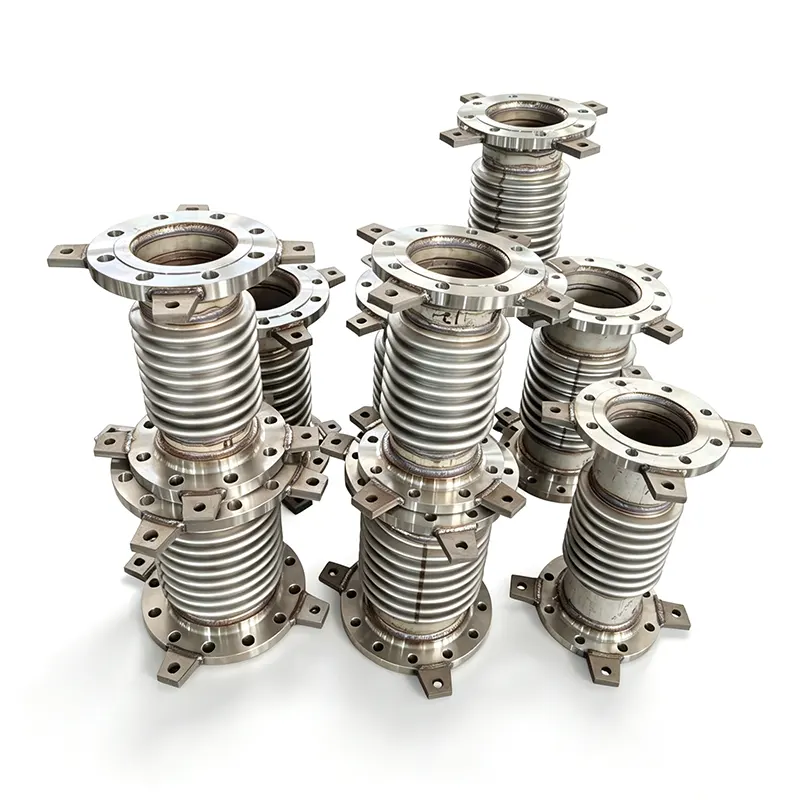

Металічны сильфонный кампенсатар - гэта гнуткі кампанент трубаправода, які кампенсуе змены памераў, выкліканыя ваганнямі тэмпературы, механічным зрушэннем і выбранымі працоўнымі нагрузкамі. Яго гафрыраваны металічны сильфон можа забяспечваць восевае, бакавое або вуглавое перамяшчэнне ў залежнасці ад канструкцыі. Агульныя сферы прымянення ўключаюць вытворчасць электраэнергіі, нафтахімічную перапрацоўку, цэнтралізаванае ацяпленне, ачыстку вады і прамысловае вытворчасць. Выбар правільнага злучэння патрабуе ўважлівай ацэнкі працоўнага ціску, тэмпературы, сумяшчальнасці вадкасцей, патрабаванняў да руху, даўгавечнасці і ўмоў мантажу. У гэтым кіраўніцтве тлумачыцца, як працуюць металічныя сильфонные кампенсатары, параўноўваюцца агульныя канфігурацыі, апісваюцца меркаванні па выбары матэрыялаў і падкрэсліваюцца праверкі якасці, якія прамысловыя пакупнікі павінны абмеркаваць з кваліфікаваным пастаўшчыком, такім як Tianshun.
Металічны сильфонный кампенсатар - гэта гнуткі злучальнік, усталяваны ў сістэме трубаправодаў для забеспячэння руху пры захаванні неабходнай мяжы ціску. Яго асноўным кампанентам з'яўляецца танкасценны металічны сильфон, утвораны шэрагам гофры. Гэтыя гофры дазваляюць кантраляваць дэфармацыю без неабходнасці свабоднага перамяшчэння ўсёй трубы.
У адрозненне ад цвёрдага трубнага злучэння, якое перадае цеплавое зрушэнне навакольным кампанентам, правільна спраектаваны кампенсацыйны шов забяспечвае вызначанае месца для руху. Гэта дапамагае кіраваць нагрузкамі, якія перадаюцца на анкеры труб, апоры, помпы, клапаны і цеплаабменнікі.
Тыповая зборка можа ўключаць у сябе:
Адпаведная канструкцыя залежыць ад схемы трубаправода, умоў эксплуатацыі і інжынерных разлікаў. Для атрымання інфармацыі аб прадукце наведайце старонку прадукту з металічным сильфонным кампенсатарам Tianshun.
Прамысловыя трубаправоды пашыраюцца пры павышэнні тэмпературы і сціскаюцца пры астыванні. Вібрацыя абсталявання, допускі пры ўсталёўцы і зрушэнне канструкцыі могуць выклікаць дадатковы рух. Калі гэтыя змены не ўлічыць належным чынам, яны могуць павялічыць нагрузку на трубаправоды і падключанае абсталяванне.
Гафрыраваны сильфон пругка дэфармуецца ў межах задуманага руху, паглынаючы зададзеную частку зрушэння. У залежнасці ад канфігурацыі сустава, рух можа адбывацца ў адным кірунку або праз камбінацыю напрамкаў.
Цяга ціску - яшчэ адно важнае меркаванне. Унутраны ціск, які дзейнічае на эфектыўную плошчу сильфона, можа ствараць сілу, якая павінна быць стрымана або збалансавана канструкцыяй сістэмы. У залежнасці ад прымянення могуць спатрэбіцца анкеры, накіроўвалыя, сцяжкі і канфігурацыі збалансаванага ціску.
Такім чынам, металічны сильфонный кампенсатар павінен выбірацца як частка агульнай гнуткасці трубаправода і аналізу напружання, а не разглядацца як ізаляваная прыналежнасць.
Металічныя сильфонные кампенсатары прыстасоўваюцца да разліковага цеплавога зрушэння ў сістэмах гарачых і халодных трубаправодаў. Гэта можа дапамагчы паменшыць празмерныя нагрузкі, выкліканыя стрыманым пашырэннем і сцісканнем, пры ўмове, што злучэнне правільнага памеру і ўстаноўлена.
Некантраляваныя нагрузкі на трубаправоды могуць паўплываць на сопла помпы, злучэнні клапанаў, інтэрфейсы турбіны і злучэнні цеплаабменніка. Правільна спраектаваны кампенсатар можа дапамагчы кіраваць гэтымі нагрузкамі, дазваляючы зададзенае перамяшчэнне ў трубаправодзе.
Нержавеючая сталь і выбраныя высокалегаваныя матэрыялы для сильфонов могуць быць вызначаны для розных камбінацый ціску, тэмпературы і тэхналагічных асяроддзяў. Адпаведны клас матэрыялу павінен быць пацверджаны ў параўнанні з фактычным хімічным уздзеяннем і ўмовамі эксплуатацыі.
Восевыя, універсальныя, шарнірныя, карданныя і збалансаваныя па ціску канструкцыі забяспечваюць розныя спосабы прыстасавання руху. Гэта дазваляе інжынерам супаставіць канфігурацыю злучэння з кампаноўкай трубаправодаў, а не спадзявацца на адну канструкцыю для кожнага прымянення.
Гэтыя перавагі залежаць ад правільнага праектавання, сумяшчальнасці матэрыялаў, падыходных апор і захавання патрабаванняў вытворцы да ўстаноўкі. Кампенсатар не можа кампенсаваць неадэкватную апору трубы або няправільна спраектаваную анкерную сістэму.
Розныя канфігурацыі кампенсатараў абслугоўваюць розныя патрабаванні да руху і ціску і цягі. Разуменне гэтых адрозненняў дапамагае пакупнікам выбраць прыдатны прадукт.
| Тып сустава | Першасная магчымасць перамяшчэння | Тыповы дызайн |
|---|---|---|
| Восевы кампенсатар | Восевае сціск і расцяжэнне | Патрабуюцца адпаведныя анкеры і накіроўвалыя для кіравання сістэмай трубаправодаў. |
| Універсальны кампенсатар | Галоўным чынам бакавое перамяшчэнне, з кутняй магчымасцю ў залежнасці ад канструкцыі | Два сильфона, злучаныя цэнтральнай шпуляй, забяспечваюць вялікую гнуткасць руху. |
| Шарнірны кампенсатар | Вуглавы рух у вызначанай плоскасці | Шарнірнае абсталяванне кантралюе рух і дапамагае стрымліваць ціск. |
| Карданны кампенсатар | Кутні рух у некалькіх плоскасцях | Апаратнае забеспячэнне кардана кіруе кручэннем, адначасова кіруючы цягай ціску. |
| Кампенсатар са збалансаваным ціскам | Рух у адпаведнасці са сваёй канкрэтнай канфігурацыяй | Прызначаны для ўраўнаважвання цягі ціску там, дзе звычайныя фіксатары непрыдатныя. |
| Кампенсатар пад знешнім ціскам | Восевы рух у залежнасці ад канструкцыі | Можа быць прыдатным для прымянення, якое патрабуе значнай магутнасці восевага сціску. |
Прапускная здольнасць кожнай канфігурацыі залежыць ад яе геаметрыі, канструкцыі сильфона, ціску, тэмпературы і патрабаванняў да стомленасці. Інжынеры павінны пацвярджаць дапушчальныя камбінаваныя рухі, а не дадаваць індывідуальныя рэйтынгі рухаў без праверкі.
Выбар матэрыялу ўплывае на ўстойлівасць да карозіі, тэмпературную здольнасць, гнуткасць і стомленасць. Правільная спецыфікацыя павінна ўлічваць асяроддзе працэсу, а таксама механічныя ўмовы падчас працы.
У апублікаванай Tianshun інфармацыі аб прадукце пералічаны наступныя тыповыя варыянты. Гэта эталонныя дыяпазоны і не павінны разглядацца як адначасовыя рэйтынгі для кожнай канструкцыі.
| Параметр | Апублікаваны тыповы дыяпазон або варыянт | Што пакупнікі павінны пацвердзіць |
|---|---|---|
| Намінальны дыяметр | DN50–DN3000; могуць быць разгледжаны большыя або нестандартныя памеры | Фактычны памер злучэння, даўжыня тварам да твару і патрабаванні да малюнка |
| Разліковы ціск | PN10, PN16, PN25, PN40 | Намінальны ціск пры зададзенай працоўнай тэмпературы |
| Разліковая тэмпература | -196°C да +800°C | Дапушчальная тэмпература для абранага матэрыялу і канструкцыі |
| Сильфонный матэрыял | SS304, SS316L, Inconel 625 і іншыя варыянты | Сумяшчальнасць да карозіі і сертыфікацыя матэрыялаў |
| Сувязі | Фланцавыя або зварныя канцы | Прыдатныя стандартныя фланцы, памеры і патрабаванні да зваркі |
| Стомленасць жыцця | 1000, 3000 або 5000 цыклаў для вызначаных канструкцый | Разлічаны тэрмін службы цыклу пры рэальных умовах руху і ціску |
Фактычна дапушчальны ціск, тэмпература і рух павінны быць правераны для абранага сустава. Гэтыя параметры ўзаемазалежныя, і найбольш патрабавальнае значэнне ў адной катэгорыі не прымяняецца аўтаматычна пры змене іншых умоў эксплуатацыі.
Металічныя сильфонные кампенсатары выкарыстоўваюцца ва ўсіх галінах прамысловасці, дзе важны кантроль руху трубаправодаў і надзейная герметычнасць.
Для кожнага прымянення інжынеры павінны ацаніць склад вадкасці, праектны ціск, рабочую тэмпературу, цыклы запуску і выключэння, вібрацыю і патэнцыйныя пераходныя нагрузкі. These details determine whether a metal bellows joint is suitable and which configuration should be specified.
Надзейны працэс выбару пачынаецца з дакладных эксплуатацыйных дадзеных. Выбар злучэння, заснаваны толькі на намінальным дыяметры трубы, можа прывесці да недастатковай здольнасці перамяшчэння або да непрыдатнага намінальнага ціску.
Цяньшунь забяспечвае стандартныя і індывідуальныя варыянты кампенсатараў з металічнымі сильфонами. Для нестандартных сістэм абмен чарцяжамі трубаправодаў і эксплуатацыйнымі дадзенымі дапамагае камандзе інжынераў ацаніць неабходную канфігурацыю і спецыфікацыі.
Нават правільна спраектаваны кампенсатар можа заўчасна выйсці з ладу, калі ён усталяваны няправільна або падвяргаецца руху за межамі ўстаноўленых межаў. Таму ўстаноўка і абслугоўванне павінны адпавядаць зацверджаным чарцяжам і інструкцыям вытворцы.
Падчас абслугоўвання праверце наяўнасць бачных дэфармацый, карозіі, уцечак, незвычайнай вібрацыі і пашкоджанняў ахоўных кампанентаў. Праверце любыя змены ва ўмовах эксплуатацыі, якія могуць паўплываць на даўгавечнасць або рухальную здольнасць. Інтэрвалы праверкі павінны грунтавацца на сур'ёзнасці абслугоўвання, важнасці абсталявання і адпаведнай праграме тэхнічнага абслугоўвання.
Для сістэм высокага ціску, высокай тэмпературы або небяспечных асяроддзяў агляд і рамонт павінны праводзіцца кваліфікаваным персаналам у адпаведнасці з адпаведнымі працэдурамі бяспекі. Пашкоджаны сильфон нельга вяртаць у эксплуатацыю без адпаведнай тэхнічнай ацэнкі.
Яго асноўнае прызначэнне - забяспечыць пэўны рух трубаправода, выкліканы цеплавым пашырэннем, сцісканнем або іншым зрушэннем, адначасова дапамагаючы кіраваць нагрузкамі, якія перадаюцца праз сістэму трубаправодаў.
An axial expansion joint primarily accommodates compression and extension along the pipe centerline. Універсальны кампенсатар выкарыстоўвае два сильфонные элементы, падзеленыя цэнтральнай катушкай для забеспячэння большага бакавога перамяшчэння з дадатковай вуглавой магчымасцю ў залежнасці ад канструкцыі.
Не існуе адзінага лепшага матэрыялу для кожнага прымянення. SS304, SS316L, SS321, Inconel 625 і іншыя сплавы могуць быць прыдатнымі ў розных умовах. Выбар павінен грунтавацца на сумяшчальнасці вадкасці, тэмпературы, ціску, патрабаваннях да стомленасці і інжынернай ацэнцы вытворцы.
Тэрмін службы залежыць ад колькасці і велічыні цыклаў руху, ціску, тэмпературы, карозіі, вібрацыі, якасці мантажу і абслугоўвання. Request a fatigue-life calculation for the specified operating envelope rather than relying on a universal service-life estimate.
Не. Кампенсатары звычайна не замяняюць патрэбы ў адпаведных апорах для труб, анкерах і накіроўвалых. Гэтыя кампаненты кантралююць вагу, выраўноўванне і рух трубы, каб злучэнне працавала ў рамках праектных абмежаванняў.
Інфармацыя аб прадукце Tianshun апісвае стандартныя і індывідуальныя канструкцыі, уключаючы нестандартныя памеры і варыянты розных матэрыялаў. Пакупнікі павінны прадаставіць чарцяжы, умовы эксплуатацыі, патрабаванні да перамяшчэння і дэталі злучэнняў, каб пацвердзіць мэтазгоднасць і атрымаць прапанову па канструкцыі.
Металічны сильфонный кампенсатар з'яўляецца важным кампанентам у сістэмах прамысловых трубаправодаў, які павінен забяспечваць цеплавое перамяшчэнне, кіраваць зрушэннем і абараняць падлучанае абсталяванне ад празмерных механічных нагрузак. Надзейная праца залежыць ад выбару правільнага матэрыялу для сильфона, канфігурацыі руху, намінальнага ціску і трываласці, забяспечваючы пры гэтым правільную ўстаноўку і апорную канструкцыю. Tianshun прапануе стандартныя і індывідуальныя рашэнні для шэрагу патрабаванняў да прамысловых трубаправодаў, з магчымасцямі прасочвання матэрыялаў і праверкі, апісанымі ў інфармацыі аб прадуктах. Каб вызначыць прыдатную канфігурацыю для вашага праекта, азнаёмцеся са спецыфікацыямі металічнага сильфонного кампенсатара Tianshun ізвяжыцеся з наміз вашымі працоўнымі параметрамі, тэхнічнымі чарцяжамі і патрабаваннямі да пакупкі, каб абмеркаваць выбар матэрыялу, індывідуальны дызайн і рашэнне, адаптаванае да вашай трубаправоднай сістэмы.
