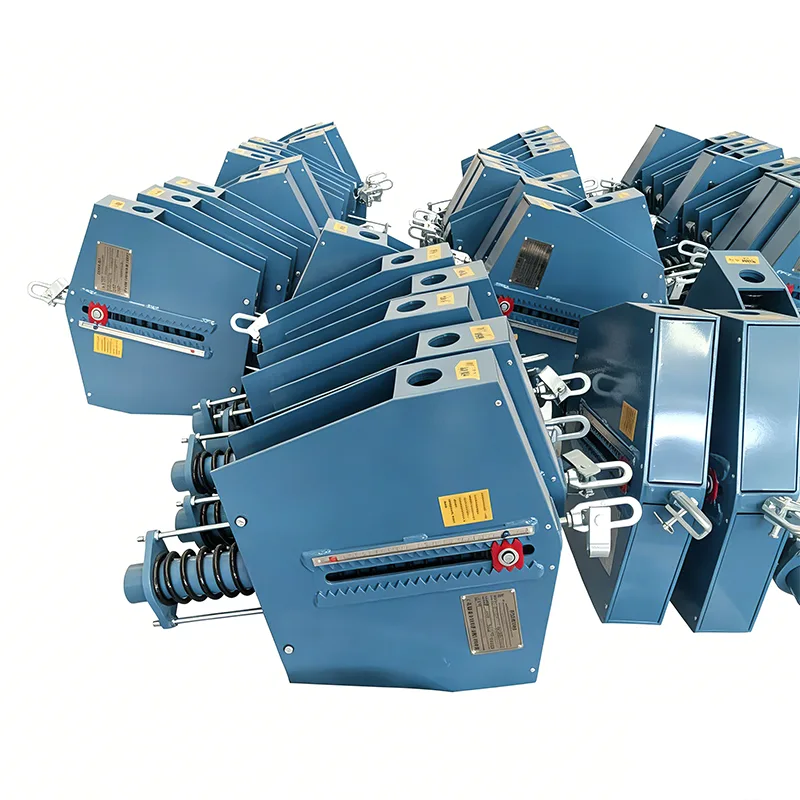

Пастаянная спружынная апора Steam Pipe

Параправоды ствараюць значнае цеплавое зрушэнне падчас працы і вельмі адчувальныя да змены нагрузкі. Калі тэмпература трубаправода павышаецца ад тэмпературы навакольнага асяроддзя да працоўнай тэмпературы, вертыкальнае зрушэнне будзе ад некалькіх сантыметраў да дзесяткаў сантыметраў. Калі выкарыстоўваюцца звычайныя апорныя прылады, нагрузка будзе рэзка вагацца разам са зрушэннем, што прывядзе да канцэнтрацыі напружання ў трубе, пашкоджання злучэнняў абсталявання і нават разрыву трубы. Падтрымка пастаяннай спружыны Steam Pipe - гэта спецыяльны блок падтрымкі, распрацаваны для вырашэння такіх праблем. Ён забяспечвае амаль пастаянную апорную сілу на працягу ўсяго ходу перамяшчэння, забяспечваючы бяспечную і надзейную працу паравых трубаправодаў.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Прынцып працы і структурны склад

Створаная на аснове прынцыпу раўнавагі момантаў, Steam Pipe Constant Spring Support пераўтварае сілу пругкасці спружын у ўстойлівую апорную сілу з дапамогай механізму злучэння. Калі трубаправод рухаецца вертыкальна, дэфармацыя спружыны кампенсуецца сістэмай злучэнняў, каб падтрымліваць стабільную выходную сілу, пры гэтым хуткасць змены нагрузкі кантралюецца ў межах 5%.

Стандартныя прадукты складаюцца з наступных асноўных кампанентаў:

▶  Спружынная зборка: выраблена з высокатрывалай легіраванай спружыністай сталі і падвергнута шматлікім працэсам тэрмаапрацоўкі.

▶ Механізм ураўнаважвання момантаў: дакладна апрацаванае злучэнне і вузел кулачка.

▶  Прылада рэгулявання нагрузкі: Дазваляе дакладнае рэгуляванне выходнай нагрузкі на месцы.

▶ Індыкатар перамяшчэння: выразна паказвае фактычны перамяшчэнне трубаправодаў.

▶  Корпус і злучальныя вузлы: выраблены з вугляродзістай сталі прэміум-класа з антыкаразійнай апрацоўкай паверхні.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандарт) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Асноўныя тэхнічныя характарыстыкі

▶  Выдатныя паказчыкі пастаяннай сілы: каэфіцыент змены нагрузкі ≤ 5% па ўсім ходу, што перавышае патрабаванні нацыянальных стандартаў.

▶  Шырокі дыяпазон перамяшчэння: максімальны аб'ём дасягае да 400 мм, ідэальна падыходзіць для высокатэмпературных параправодаў вялікага дыяметра.

▶  Поўны ахоп нагрузак: даступны поўны шэраг намінальных нагрузак ад 0,5 кН да 500 кН.

▶  Кампактная структура: прыняцце аптымізаванага прасторавага дызайну, яго агульны аб'ём на 20% меншы, чым традыцыйныя пастаянныя спружынныя апоры.

▶  Лёгкая ўстаноўка: папярэдне ўстаноўлена на зададзеную нагрузку перад пастаўкай, патрабуецца простая фіксацыя для ўводу ў эксплуатацыю на месцы.

▶ Высокая бяспека і надзейнасць: абсталявана абаронай ад перагрузкі і абмежаваннем ходу для прадухілення выпадковага пашкоджання.

Параўнанне прадукцыйнасці з пераменнымі спружыннымі апорамі

Прадметы параўнання	Пастаянная спружынная апора Steam Pipe	Пераменная апора спружыны для трубаправода
Хуткасць змены нагрузкі	≤ 5%	≤ 25%
Максімальнае водазмяшчэнне	400 мм	200 мм
Дастасавальныя трубаправоды	Параправоды з вялікім аб'ёмам і высокай адчувальнасцю да нагрузак	Трубаправоды з агульным цеплавым перамяшчэннем
Прадукцыйнасць кантролю стрэсу	Выдатна	Добра
Абарона падключэння абсталявання	Палепшаны	Звычайны
Кошт вытворчасці	Адносна высокі	Сярэдні
Працоўная тэмпература	-196℃ ~ +600℃	-40℃ ~ +450℃

Стандартныя тэхнічныя параметры

Імя параметра	Тэхнічныя характарыстыкі
Дыяпазон працоўных нагрузак	0,5 кН – 500 кН
Намінальны водазмяшчэнне	50 мм, 100 мм, 150 мм, 200 мм, 300 мм, 400 мм
Хуткасць змены нагрузкі	≤ 5%
Працоўная тэмпература	-196℃ ~ +600℃
Вясновы матэрыял	60Si2MnA, 50CrVA, тэрмаўстойлівы сплаў
Матэрыял корпуса	Q235B, Q345B, нержавеючая сталь
Апрацоўка паверхні	Гарачае цынкаванне, эпаксідная цынкавая грунтоўка + устойлівае да высокіх тэмператур верхняе пакрыццё
Дзеючыя стандарты	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Тыповыя сцэнары прымянення

Steam Pipe Constant Spring Support у асноўным прымяняецца да паравых трубаправодаў з вялікім цеплавым зрушэннем і строгімі патрабаваннямі да стабільнасці нагрузкі:

▶  Магістральныя параправоды і цеплаправоды цеплаэлектрастанцый

▶  Сістэмы параправодаў на звычайным востраве атамных электрастанцый

▶  Высокотэмпературныя параправоды на нафтаперапрацоўчых заводах

▶ Трубаправоды паравой электраэнергіі на металургічных заводах

▶ Магістральныя магістралі высокай тэмпературы гарачай вады і пара для гарадскога цэнтральнага ацяплення

▶  Сістэмы трубаправодаў паравога ацяплення на хімічных прадпрыемствах

Для вышэйзгаданых прыкладанняў апора з зменнай спружынай для трубаправода больш не можа адпавядаць эксплуатацыйным патрабаванням, калі зрушэнне трубаправода перавышае 100 мм або патрабуецца строгі кантроль за змяненнем нагрузкі. У такіх выпадках пастаянныя спружынныя апоры абавязковыя для забеспячэння бяспекі сістэмы.

Вытворчасць і кантроль якасці

Yangzhou Tianshun Piping можа пахваліцца 14-гадовым прафесійным вопытам у вытворчасці пастаянных спружынных апор, абсталяваных поўным вытворчым абсталяваннем і дакладнымі прыборамі для выпрабаванняў. Мы ўкаранілі строгую поўную сістэму кантролю якасці, каб пераканацца, што ўсе прадукты адпавядаюць міжнародным стандартам:

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, яны могуць быць прадастаўлены ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванні на расцяжэнне, нізкатэмпературныя ўдарныя выпрабаванні па Шарпі і выпрабаванні на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэсціраванне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Уключаны крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнанне з міжнароднай сістэмай апорнай трубы LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым звычайны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Кіраўніцтва па выбары і дапаможныя паслугі

Апоры для трубаправодаў павінны выбірацца ў адпаведнасці з перамяшчэннем трубаправода і адчувальнасцю да нагрузкі: выбірайце апору з пераменнай спружынай для трубаправода, калі вертыкальнае зрушэнне трубаправода менш за 100 мм і сістэма не адчувальная да ваганняў нагрузкі. Выберыце апору пастаяннай спружыны, калі зрушэнне перавышае 100 мм або трубаправод мае высокую адчувальнасць да змены нагрузкі.

Мы прапануем поўны спектр прафесійных дапаможных паслуг:

▶  Бясплатны аналіз напружання ў трубаправодзе і разлік падвесак і апор

▶  Праектаванне і выраб нестандартных пастаянных спружынных апор

▶  Кіраўніцтва па ўсталёўцы і ўводу ў эксплуатацыю на месцы

▶ 12-месячная гарантыя з бясплатным рамонтам або заменай дэфектнай прадукцыі на працягу гарантыйнага перыяду

▶  Доўгатэрміновыя пастаўкі запасных частак і пастаянная тэхнічная падтрымка
