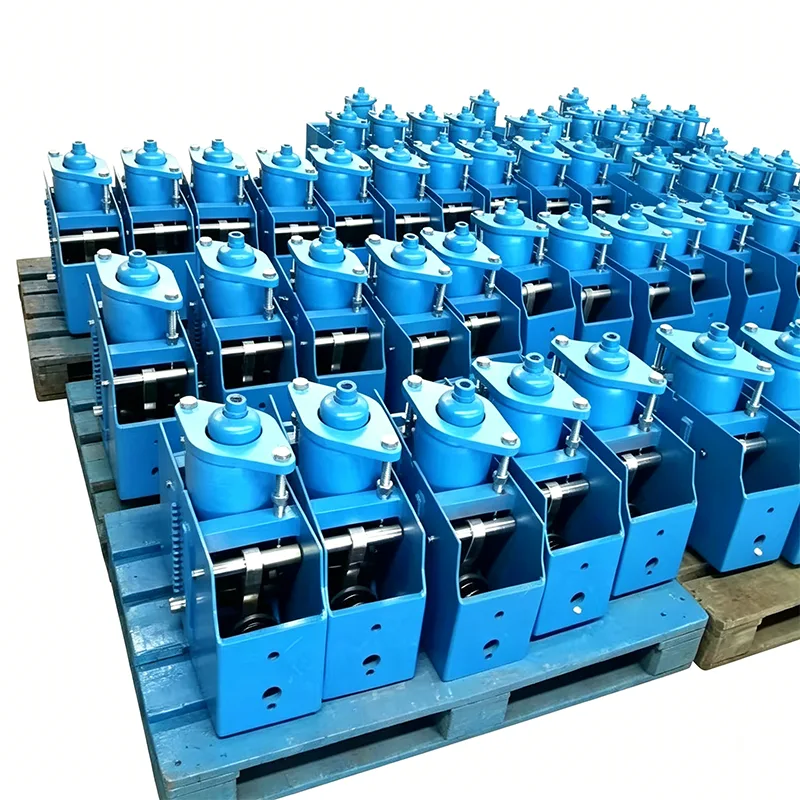

Кансольная пастаянная спружынная апора

У буйных прамысловых трубаправодных сістэмах, калі трубаправоды падвяргаюцца значнаму вертыкальнаму зрушэнню, звычайныя спружынныя апоры будуць ствараць прыкметныя змены нагрузкі, якія, у сваю чаргу, ствараюць велізарную дадатковую нагрузку на падключанае адчувальнае абсталяванне (напрыклад, паравыя турбіны, катлы, кампрэсары і г.д.). Выкарыстоўваючы 14 гадоў тэхнічнага назапашвання ў тэхналогіі падтрымкі трубаправодаў, Yangzhou Tianshun Pipeline Technology Co., Ltd. прафесійна распрацоўвае і вырабляе кансольную апору пастаяннай спружыны. У гэтым прадукце прыняты прынцып раўнавагі момантаў, каб гарантаваць, што апорная сіла застаецца пастаяннай на працягу ўсяго вертыкальнага зрушэння трубаправода. Гэтая асаблівасць робіць яго найважнейшай апорнай прыладай для трубаправодных сістэм з вялікім аб'ёмам і ў тых выпадках, калі неабходна строга кантраляваць хуткасць змены нагрузкі. Гэта эфектыўна пазбягае неспрыяльнай перадачы сілы ў сістэме трубаправода і забяспечвае бяспечную працу асноўнага абсталявання.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Структура ядра і механічныя ўласцівасці

Наша кансольная пастаянная спружынная апора мае прэцызійную камбінаваную структуру кансольнага рычага і спружыны, ператвараючы складаны механічны баланс у надзейныя машынабудаўнічыя вырабы. Яе асноўныя тэхнічныя параметры і асаблівасці канструкцыі наступныя:

Тэхнічнае вымярэнне	Паказчыкі эфектыўнасці і інжынернае значэнне
Хуткасць змены нагрузкі	Тэарэтычная хуткасць змены нагрузкі роўная нулю (фактычнае адхіленне ≤5%), што забяспечвае пастаянную апорную сілу і цалкам выключае дадатковае напружанне.
Ёмістасць вертыкальнага перамяшчэння	Падтрымлівае кампенсацыю вертыкальнага зрушэння 0 ~ 300 мм або нават больш, спецыяльна распрацаваны для сістэм трубаправодаў з вялікім аб'ёмам.
Перавагі кансольнай канструкцыі	Прымае кансольную рычажную канструкцыю з кампактнай структурай і невялікай прасторай, якая адаптуецца да складаных умоў ўстаноўкі на месцы.
Матэрыял і антыкаразійныя	Асноўныя нясучыя кампаненты выраблены з высокатрывалай легаванай сталі з гарачым ацынкаваннем або антыкаразійным пакрыццём на паверхні, якое адаптуецца да цяжкіх умоў працы.

Інжынернае прымяненне і магчымасць адаптацыі на месцы

У практычных інжынерных праграмах мантаж трубаправода часта сутыкаецца са складанымі прасторавымі абмежаваннямі. Наша кансольная пастаянная спружынная падтрымка цалкам вырашае болевыя моманты будаўніцтва на месцы:

Дакладная налада халоднага стану: перад пастаўкай мы папярэдне сціскаем і фіксуем спружыну ў становішчы нагрузкі халоднага стану ў адпаведнасці з умовамі напружання ў трубаправодзе і патрабаваннямі да цеплавога зрушэння, якія прадстаўляюцца кліентамі. Падчас мантажу на месцы патрабуецца толькі тонкая рэгуляванне разьбовай калоны, каб дасягнуць праектнага стану, што значна скарачае перыяд будаўніцтва.

Гнуткія метады ўкаранення: Кансольная структура адаптуецца да розных умоў ўкаранення. Няхай гэта будзе бэлькі сталёвых канструкцый, бетонныя падмуркі або корпусы абсталявання, стабільнае ўкараненне можа быць дасягнута праз адпаведныя каранёвыя злучальнікі (напрыклад, зварныя адзінкавыя пласціны, папярочныя рычагі заціскаў для труб і г.д.).

Візуалізаваны працоўны стан: абсталяваны высокадакладнымі індыкатарнымі пласцінамі перамяшчэння і шкаламі нагрузкі, эксплуатацыйны і тэхнічны персанал можа інтуітыўна судзіць, ці знаходзіцца трубаправод у задуманым працоўным становішчы, не разбіраючы абалонку, палягчаючы штодзённы агляд і прафілактычнае абслугоўванне.

Строгая сістэма кантролю вытворчасці і якасці

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, гэта можа быць прадастаўлена ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты выпрабаванняў і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым стандартны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Чаму варта выбраць кансольную апору з пастаяннай спружынай Tianshun?

Глыбокая тэхнічная спадчына: абапіраючыся на 14-гадовы досвед працы ў галіны і прафесійную групу даследаванняў і распрацовак, мы забяспечваем поўную тэхнічную падтрымку ад аналізу напружання ў трубаправодзе, разліку выбару тыпу да інструкцый па ўсталёўцы.

Праверка глабальнага праекта: прадукты стабільна працуюць у энергетычных, нафтахімічных і энергетычных праектах больш чым у 40 краінах па ўсім свеце, вытрымліваючы выпрабаванні пускам/адключэннем некалькіх агрэгатаў і экстрэмальныя ўмовы працы.

Індывідуальныя магчымасці абслугоўвання: для асаблівых абмежаванняў прасторы або нестандартных патрабаванняў да нагрузкі мы можам забяспечыць індывідуальны дызайн кансольнай канструкцыі і інжынерныя рашэнні.

Надзейная пасляпродажная гарантыя: мы стварылі поўны файл кліента і механізм рэагавання, забяспечваючы ацэнку стану, пераналаджванне нагрузкі і рэкамендацыі па замене падчас тэхнічнага адключэння, зніжаючы рызыкі эксплуатацыі і тэхнічнага абслугоўвання электрастанцый.
