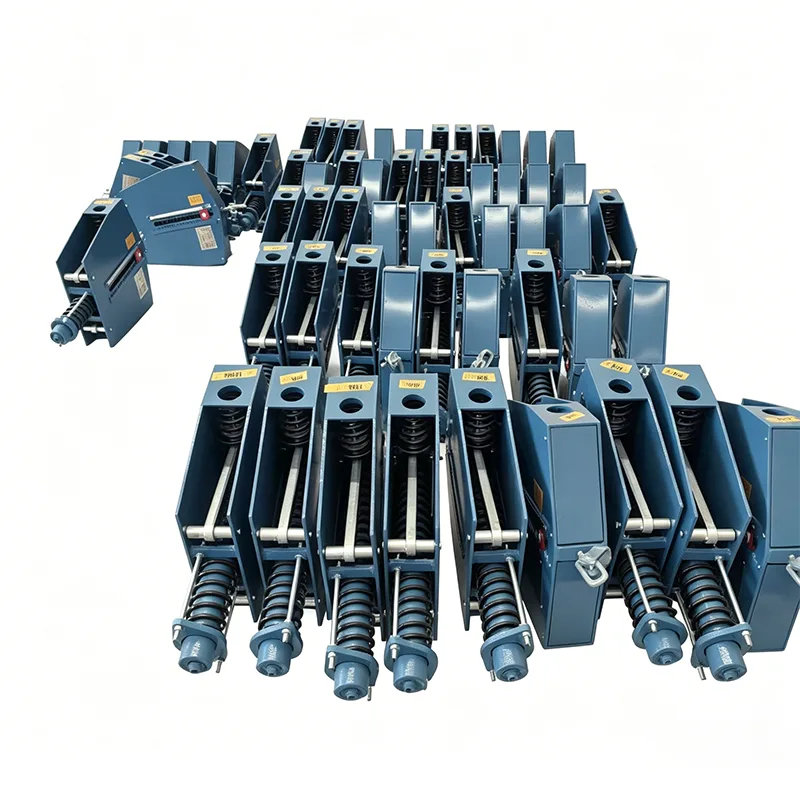

Падвесная пастаянная спружынная падтрымка

На многіх прамысловых аб'ектах пад трубаправодамі маюцца абсталяванне, праходы, групы клапанаў або іншыя перашкоды, што робіць немагчымым усталяванне падлогавых апор. У той жа час некаторыя трубаправоды вялікага дыяметра адчуваюць цеплавыя зрушэнні, якія перавышаюць 100 мм, і ваганні нагрузкі звычайных зменных спружынных апор прывядуць да таго, што напружанне ў трубаправодзе перавышае дапушчальныя межы.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Падтрымка Hanging Constant Spring выдатна вырашае гэтую галіновую задачу. Ён усталяваны на падвешванні да падвесных сталёвых канструкцый, не займаючы месца пад трубаправодамі, забяспечваючы пры гэтым пастаянную апорную сілу з хуткасцю ваганняў ≤5 % па ўсім ходу.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Параўнанне паміж падвесным і падлогавым спосабамі ўстаноўкі

Два спосабу ўстаноўкі маюць адпаведныя прыдатныя сцэнарыі для розных умоў пляцоўкі, а падвесныя апоры з пастаяннай спружынай прапануюць незаменныя перавагі ў асяроддзі з абмежаванай прасторай:

Вымярэнне параўнання	Падвесная пастаянная спружынная падтрымка	Падлогавая пастаянная спружынная апора
Месца ўстаноўкі	Пад надземнымі сталёвымі канструкцыямі / бетоннымі бэлькамі	Надземныя / платформы абсталявання
Падканвееравая акупацыя прасторы	Няма	Поўная занятасць
Складанасць ўстаноўкі	Сярэдні (патрабуецца праца на вялікай вышыні)	Нізкі
Шлях перадачы нагрузкі	Трубаправод → Апора → Надземная структура	Трубаправод → Апора → Грунтавы падмурак
Прыдатныя сцэнарыі	Трубаправоды з перашкодамі ўнізе, прыпаднятыя трубаправоды	Трубаправоды з дастатковай прасторай унізе
Максімальная грузападымальнасць	1200кН	2000кН
Максімальнае водазмяшчэнне	400 мм	600 мм

Канструкцыя канструкцыі аптымізавана выключна для ўмоў падвескі

Зыходзячы з агульнай канструкцыі пастаяннай спружыны, апоры Hanging Constant Spring прайшлі мэтанакіраваную аптымізацыю характарыстык напружання пры ўсталёўцы падвескі:

▶  Каваныя інтэгральныя пад'ёмныя наканечнікі: верхнія пад'ёмныя наканечнікі выкарыстоўваюць маналітную тэхналогію кавання без дэфектаў зваркі, што забяспечвае каэфіцыент бяспекі ў 2,5 разы.

▶  Абмежавальная прылада супраць ваганняў: абсталявана папярочнымі абмежавальнымі структурамі для прадухілення празмернага вагання трубаправода падчас працы.

▶  Рэгуляваная вешалка: стандартныя рэгуляваныя падвескі даўжынёй 1–3 м для адаптацыі да рознай вышыні ўстаноўкі.

▶  Дызайн абароны ад падзення: падвойныя ахоўныя механізмы ўстаноўлены ва ўсіх кропках злучэння для прадухілення падзення з вялікай вышыні.

▶  Візуальны індыкатар перамяшчэння: буйнамаштабныя шкалы ўстаноўлены збоку, каб наземны персанал мог лёгка назіраць за працоўным станам.

Табліца стандартных спецыфікацый поўнай серыі

Для задавальнення большасці патрабаванняў прамысловага прымянення даступныя пяць стандартных серый падвесных апор з пастаяннай спружынай:

Мадэльная серыя	Дыяпазон намінальных нагрузак (кН)	Намінальны дыяпазон перамяшчэння (мм)	Дыяпазон працоўных тэмператур (℃)	Стандартная даўжыня вешалкі (м)	Максімальная вага прылады (кг)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
ЖКС-100	50–100	100, 150	-40 ~ +450	2.0	250
ЖКС-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Усе прадукты адпавядаюць стандартам GB/T 17116.2, ANSI/ASME B31.1 і API RP 551.

Вымераная прадукцыйнасць у параўнанні з галіновымі стандартамі

Ключавыя паказчыкі эфектыўнасці вісячых пастаянных спружынных апор перавышаюць патрабаванні нацыянальных стандартаў. Усе дадзеныя атрыманы з 100% поўных запісаў праверкі нашай лабараторыі, акрэдытаванай CNAS:

Індыкатар прадукцыйнасці	Патрабаванні да нацыянальнага стандарту	Вымеранае значэнне Цяньшунь
Хуткасць ваганняў нагрузкі	≤5%	≤4%
Трываласць на расцяжэнне пад'ёмнай наканечніка	Намінальная нагрузка ў 1,5 разы	Намінальная нагрузка ў 2,5 разы
Неразбуральны кантроль зварнога шва	20% выбарка	100% поўная праверка
Стомленасць жыцця	≥100 000 цыклаў	≥150 000 цыклаў
Дакладнасць рэгулявання вешалкі	±10 мм	±5 мм

Сістэма кантролю якасці з магчымасцю адсочвання поўнага жыццёвага цыкла

Каб гарантаваць абсалютную бяспеку прадуктаў, устаноўленых на вялікіх вышынях, мы прысвойваем унікальны ідэнтыфікацыйны код прадукту кожнай падвеснай падвесцы Hanging Constant Spring, што забяспечвае поўную адсочванне жыццёвага цыкла:

▶  Адсочванне сыравіны: кожная партыя сталі суправаджаецца арыгінальным сертыфікатам выпрабаванняў стану (MTC), а вынікі спектральнага аналізу прывязваюцца да ідэнтыфікацыйнага кода.

▶  Запісы вытворчых працэсаў: аператары і пазнакі часу для ўсіх важных працэсаў (зварка, тэрмаапрацоўка, зборка) цалкам задакументаваны.

▶  Архіваванне справаздач аб праверцы: усе справаздачы аб праверцы пераўтвараюцца ў электронныя файлы і могуць быць запытаны ў Інтэрнэце праз ідэнтыфікацыйны код.

▶  Заводская маркіроўка: унікальны ідэнтыфікацыйны код, дата вытворчасці і нумар інспектара выгравіраваны на таблічцы прадукту.

▶  Пасляпродажнае адсочванне: інфармацыя аб усталяванні і эксплуатацыі прадукта сінхронна ўводзіцца ў сістэму, забяспечваючы пажыццёвую тэхнічную падтрымку.

Тыповыя сцэнарыі прымянення і паслужны спіс

Вісячыя пастаянныя спружынныя апоры паспяхова выкарыстоўваюцца ў больш чым 320 прамысловых праектах па ўсім свеце, агульны аб'ём паставак перавышае 180 000 адзінак. Тыповыя сцэнары ўключаюць:

▶  Вышынныя ўчасткі магістральных параправодаў і параправодаў паўторнага падагрэву на электрастанцыях

▶  Павышаныя тэхналагічныя трубаправоды ў раёнах нафтаперапрацоўчага завода

▶  Трубаправоды ў верхняй частцы бака ў прыёмных тэрміналах СПГ

▶  Падвесныя ўчасткі трубаправодаў гарачага паветра даменных печаў на металургічных заводах

▶  Рачныя і перакрыжаваныя надземныя параправоды ў гарадах

▶ Трубаправоды вялікага дыяметра ў звычайных астравах АЭС

Мы можам прадаставіць копіі мінулых праектных кантрактаў, справаздачы аб прыёмцы ўладальнікам і фотаздымкі працы на месцы ў якасці доказу нашых магчымасцей.

Эксклюзіўная ўстаноўка і тэхнічныя паслугі

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, гэта можа быць прадастаўлена ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты выпрабаванняў і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым стандартны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Часта задаюць пытанні (FAQ)

Пытанне: Што рабіць, калі вышыня ўстаноўкі недастатковая?

A: Мы можам наладзіць кароткія версіі падвесных стрыжняў у адпаведнасці з фактычнай вышынёй пляцоўкі або забяспечыць лепшыя ўбудаваныя рашэнні для ўстаноўкі, каб максімальна зэканоміць месца для ўстаноўкі.

Пытанне: Як адрэгуляваць апорную нагрузку ад зямлі?

A: Усе мадэлі абсталяваны прыладамі, якія рэгулююцца па зямлі. Дакладную наладу нагрузкі можна выканаць з зямлі з дапамогай спецыяльнага падоўжанага ключа, што пазбаўляе ад неабходнасці выконваць аперацыі на вялікай вышыні.

Пытанне: Як прадукты абаронены падчас транспарціроўкі?

A: Мы выкарыстоўваем спецыяльныя драўляныя скрыні з унутранымі амартызацыйнымі матэрыяламі і фіксуючымі прыладамі, каб прадухіліць дэфармацыю шатуннага механізму падчас транспарціроўкі. Таксама прадугледжана транспартная блакіроўка, якая забяспечвае прыбыццё прадуктаў на месца ў ідэальным стане.
