Кароткі змест артыкула:Надзейная апорная сістэма важная для прамысловых трубаправодаў, якія падвяргаюцца цеплавому пашырэнню, сцісканню, вібрацыі і зменлівым працоўным нагрузкам. АПераменная апора спружыны для трубаправодазабяспечвае кіраванае вертыкальнае перамяшчэнне пры бесперапыннай падтрымцы трубаправода. З прафесійным вопытам вытворчасці,Цяньшуньпастаўляе стандартызаваныя і індывідуальныя рашэнні для падтрымкі зменнай спружыны для электрастанцый, нафтахімічных аб'ектаў, нафтавых і газавых сістэм, хімічных заводаў, праектаў па ачыстцы вады і іншых патрабавальных прамысловых прыкладанняў.
Змест
- Што такое пераменная спружынная апора для трубаправода?
- Навошта патрэбна апора зменнай спружыны ў прамысловых трубаправодах?
- Як працуе апора з зменнай спружынай?
- Якія ключавыя тэхнічныя характарыстыкі?
- Якія асноўныя кампаненты?
- Якія асноўныя перавагі?
- Дзе выкарыстоўваецца падтрымка зменнай спружыны?
- Як выбраць правільную апору зменнай спружыны?
- Як якасць вытворчасці ўплывае на прадукцыйнасць?
- Як гэта параўноўваецца з іншымі апорамі для труб?
- Часта задаюць пытанні

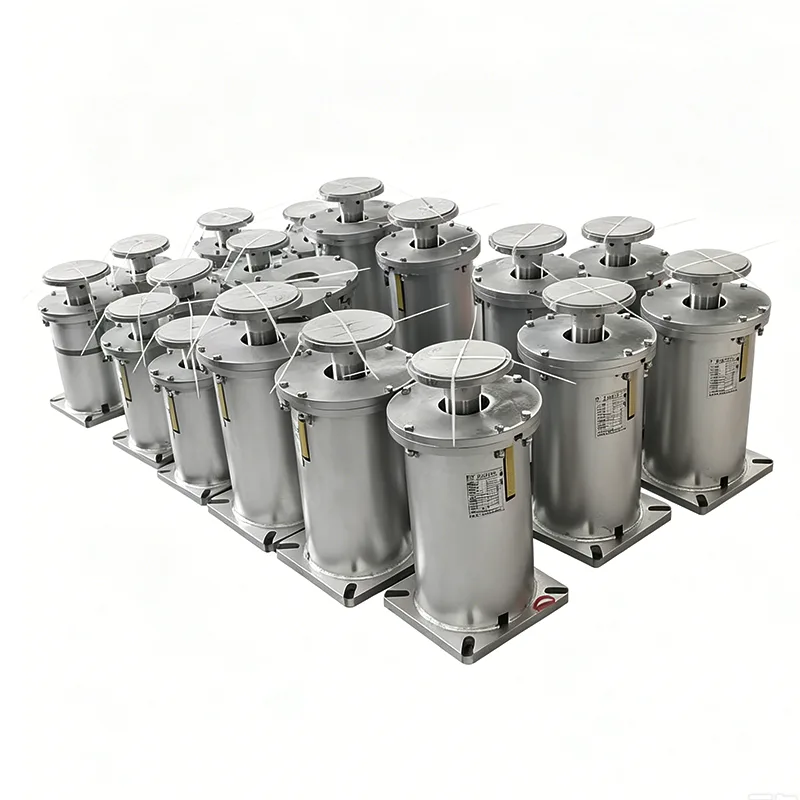

Што такое пераменная спружынная апора для трубаправода?
A Пераменная апора спружыны для трубаправодагэта эластычная механічная апора, прызначаная для пераносу нагрузак на трубаправод, дазваляючы пры гэтым кантраляванае вертыкальнае перамяшчэнне. У адрозненне ад цвёрдай апоры, якая абмяжоўвае рух, апора з зменнай спружынай выкарыстоўвае характарыстыкі прагіну спружыны для прыстасавання да змен у становішчы трубаправода.
Прамысловыя трубаправоды могуць значна рухацца пры змене працоўных тэмператур. Параправоды, сістэмы падачы вады, тэхналагічныя трубаправоды, лініі кандэнсату і іншыя высокатэмпературныя сістэмы могуць пашырацца падчас працы і сціскацца пасля адключэння. Калі гэтым рухам не кіраваць належным чынам, празмерныя сілы могуць перадавацца трубам, клапанам, фланцам, соплам абсталявання і канструктыўным злучэнням.
Правільна падабраная спружынная апора дапамагае размеркаваць гэтыя сілы, захоўваючы прадказальную апорную нагрузку. Асартымент прадукцыі Tianshun уключае стандартныя і індывідуальныя канфігурацыі, прызначаныя для розных грузападымальнасці, патрабаванняў да перамяшчэння, умоў ўстаноўкі і прамысловых умоў.
Навошта патрэбна апора зменнай спружыны ў прамысловых трубаправодах?
Падтрымка трубаправода - гэта не проста ўтрыманне трубы на месцы. Правільна спраектаваная апорная сістэма павінна вытрымліваць вагу, тэмпературны рух, вібрацыю і ўмовы працы, не ствараючы празмернай другаснай нагрузкі.
Пераменныя спружынныя апоры асабліва карысныя, калі трубаправод мае патрэбу ў кампенсацыі вертыкальнага зрушэння, але не патрабуе надзвычай нізкай змены нагрузкі, звязанай з пастаяннай спружыннай апорай.
- Кампенсацыя цеплавога пашырэння:Дазваляе кантраляваць вертыкальнае перамяшчэнне пры змене тэмпературы трубаправода.
- Размеркаванне нагрузкі:Забяспечвае пастаянную падтрымку трубаправодаў і звязаных з імі кампанентаў.
- Зніжэнне стрэсу:Дапамагае паменшыць празмерныя сілы, якія перадаюцца падключанаму абсталяванню.
- Кіраванне вібрацыяй:Забяспечвае эластычны апорны механізм для сістэм трубаправодаў.
- Абарона абсталявання:Дапамагае знізіць рызыку празмернай нагрузкі ў адчувальных кропках злучэння.
- Гнуткасць ўстаноўкі:У адпаведнасці з патрабаваннямі праекта можна выбраць розныя канфігурацыі.
Для інжынерных праектаў апору заўсёды трэба выбіраць на аснове фактычнай вагі трубаправода, руху, працоўнай тэмпературы, становішча ўстаноўкі і канструктыўных умоў, а не проста выбіраць апору на аснове дыяметра трубы.
Як працуе апора з зменнай спружынай?
Прынцып працы пераменнай спружыны апоры заснаваны на ўзаемасувязі паміж прагінам спружыны і прыкладзенай нагрузкай. Практычна спружына стварае апорную сілу, якая змяняецца па меры вертыкальнага руху трубаправода.
Калі трубаправод рухаецца ўніз, спружына яшчэ больш сціскаецца і апорная сіла павялічваецца. Калі трубаправод рухаецца ўверх, сціск спружыны памяншаецца і, адпаведна, памяншаецца апорная сіла. Гэта кантраляванае змяненне дазваляе апоры сачыць за рухам трубаправода, працягваючы несці нагрузку.
Такім чынам, розніца паміж халоднай і гарачай нагрузкамі з'яўляецца важным фактарам пры праектаванні. Апора павінна быць правільна адкалібравана, каб яе працоўныя ўмовы заставаліся ў межах дазволеных змен нагрузкі і дыяпазону ходу.
Для прыкладанняў, дзе вертыкальнае зрушэнне ўмеранае і пэўная ступень варыяцыі нагрузкі прымальная, апора з зменнай спружынай можа забяспечыць эфектыўны баланс паміж прадукцыйнасцю, канструктыўнай прастатой, зручнасцю ўстаноўкі і коштам.
Якія ключавыя тэхнічныя характарыстыкі?
Розныя праекты трубаправодаў патрабуюць рознай магутнасці спружыны і дыяпазону руху. Згодна з інфармацыяй аб прадукце, прадстаўленай Tianshun, зменныя канфігурацыі апоры спружыны могуць ахопліваць шырокі спектр прамысловых умоў эксплуатацыі.
| Спецыфікацыя | Тыповы дыяпазон / варыянт | Інжынернае значэнне |
|---|---|---|
| Тып падтрымкі | Тып A, B, C, D, E, F, G | Забяспечвае гнуткасць канфігурацыі для розных умоў ўстаноўкі |
| Вясновы памер | № 0–Не 22 | Дазваляе выбар у адпаведнасці з неабходнай грузападымальнасцю |
| Дыяпазон падарожжаў | 30, 60, 90, 120, 180 мм | Супадае з рознымі вертыкальнымі рухамі канвеера |
| Аперацыйная нагрузка | 0,2–400 кН | Падтрымлівае трубаправоды з рознымі працоўнымі нагрузкамі |
| Кірунак руху | Уверх / уніз | Размяшчае вертыкальнае цеплавое зрушэнне |
| Зменлівасць нагрузкі | ≤25% стандарт | Кантралюе змяненне апорнай сілы падчас руху |
| Матэрыял корпуса | Вугляродзістая сталь Q235/Q355 | Забяспечвае структурную трываласць і даўгавечнасць |
| Апрацоўка паверхні | Гарачае ацынкаванне / афарбоўка | Дапамагае адаптаваць апору да розных умоў навакольнага асяроддзя |
Гэтыя значэнні варта разглядаць як спасылкі на выбар прадукту, а не як універсальныя межы дызайну. Канчатковыя тэхнічныя характарыстыкі павінны быць пацверджаны ў адпаведнасці з рэальнымі інжынернымі ўмовамі і тэхнічнай дакументацыяй вытворцы.
Якія асноўныя кампаненты?
Зменная спружынная апора складаецца з некалькіх узгодненых кампанентаў. Кожная дэталь спрыяе апорнай здольнасці, устойлівасці ўстаноўкі, эксплуатацыйнай бачнасці або ахове навакольнага асяроддзя.
- Вінтавая спружына:Асноўны пругкі кампанент, выраблены з спружыннай сталі і апрацаваны для дасягнення стабільных механічных характарыстык.
- Верхняя і ніжняя злучальныя пласціны:Падключыце апору да канструкцыі трубаправода і апорнай канструкцыі.
- Індыкатар нагрузкі:Дапамагае вызначыць нагрузку на спружыну і ўмовы зрушэння падчас мантажу і працы.
- Механізм блакавання:Замацоўвае спружыну падчас транспарціроўкі, мантажу і ўводу ў эксплуатацыю.
- Ахоўны корпус:Дапамагае абараніць спружыну ад пылу, вільгаці, дажджавой вады і агрэсіўнага ўздзеяння навакольнага асяроддзя.
Спалучэнне гэтых кампанентаў робіць сістэму прыдатнай для доўгатэрміновай прамысловай службы, дзе важная стабільная праца падтрымкі.
Якія асноўныя перавагі?
Выбар правільнай спружыннай апоры можа значна павысіць надзейнасць трубаправоднай сістэмы. У параўнанні са звычайнымі цвёрдымі апорамі, канструкцыі зменнай спружыны забяспечваюць дадатковую магчымасць перамяшчэння, застаючыся пры гэтым адносна простымі ва ўсталёўцы і абслугоўванні.
Кантраляванае змяненне нагрузкі
Правільна распрацаваная зменная спружынная апора абмяжоўвае змяненне апорнай сілы пры руху трубаправода. Стандартная інфармацыя аб прадукце Tianshun вызначае зменлівасць нагрузкі да 25%.
Некалькі варыянтаў пагрузкі і падарожжа
Розныя памеры спружын і дыяпазоны ходу палягчаюць падабраць апору да канкрэтнага руху трубаправода і патрабаванняў да нагрузкі.
Каліброўка перад нагрузкай
Спружынныя апоры можна папярэдне адрэгуляваць у адпаведнасці з вызначанымі патрабаваннямі праекта, што дапамагае спрасціць мантаж і ўвод у эксплуатацыю на працоўным месцы.
Адаптыўная канструкцыя
Розныя канфігурацыі і матэрыялы могуць быць выбраны для розных умоў ўстаноўкі, абмежаванняў прасторы і ўмоў эксплуатацыі.
Зручнасць абслугоўвання
Модульная канструкцыя можа спрасціць замену кампанентаў і абслугоўванне, калі патрабуецца абслугоўванне на працягу ўсяго жыццёвага цыкла абсталявання.
Дзе выкарыстоўваецца падтрымка зменнай спружыны?
Тэхналогія падыходзіць для прамысловых сістэм трубаправодаў, дзе вертыкальнае перамяшчэнне адбываецца з-за змены тэмпературы, умоў працы або вібрацыі абсталявання.
- Параправоды цеплаэлектрастанцыі
- Трубаправоды для сілкавання і кандэнсату
- Нафтахімічныя тэхналагічныя трубаправоды
- Злучальныя трубаправоды цеплаабменніка
- Нафтагазакампрэсарныя станцыі
- Затамкавыя камеры трубаправода прыроднага газу
- Цепласеткі
- Водаправодныя і ачышчальныя збудаванні
- Трубаправоды караблёў і марскіх платформ
- Сістэмы хімічнай і фармацэўтычнай апрацоўкі
Напрыклад, на энергетычных і нафтахімічных прадпрыемствах трубаправоды могуць падвяргацца паўторным нагрэвам і астуджэнням. Правільна абраная апора з зменнай спружынай можа змясціць выніковае вертыкальнае зрушэнне, адначасова дапамагаючы падтрымліваць запланаванае размеркаванне напружання па сістэме трубаправодаў.
Як выбраць правільную апору зменнай спружыны?
Правільны выбар з'яўляецца адным з найважнейшых этапаў пры будаўніцтве спружыннай апоры. Апора павінна выбірацца ў адпаведнасці з рэальнымі ўмовамі эксплуатацыі, а не толькі з намінальным памерам трубы.
- Вызначце эксплуатацыйную нагрузку:Разлічыце вагу трубаправода, ізаляцыі, клапанаў, фітынгаў, вагі вадкасці і іншых падтрымоўваных кампанентаў.
- Вызначце вертыкальны рух:Усталюйце чаканае зрушэнне ўверх ці ўніз паміж халоднымі і працоўнымі ўмовамі.
- Праверце змяненне нагрузкі:Вызначце, ці падыходзіць дапушчальнае змяненне нагрузкі для падлучанага абсталявання і распрацоўкі напружання ў трубаправодзе.
- Ацаніце месца ўстаноўкі:Выберыце прыдатную канфігурацыю на аснове наяўнага дазволу на канструкцыю і тэхнічнае абслугоўванне.
- Улічвайце ўмовы навакольнага асяроддзя:Выберыце адпаведную апрацоўку корпуса і паверхні для вільгаці, карозіі, тэмпературы і вонкавага ўздзеяння.
- Пацвердзіце кірунак ўстаноўкі:Праверце, ці патрэбна апора падтрымліваць рух уверх ці ўніз.
- Агляд інжынерных стандартаў:Пераканайцеся, што абраная апора сумяшчальная з адпаведнымі спецыфікацыямі праекта і патрабаваннямі да канструкцыі трубаправодаў.
Для складаных праектаў інжынеры могуць паведаміць пастаўшчыку нагрузку на трубаправод, працоўную тэмпературу, чаканы аб'ём, прастору для ўстаноўкі і іншыя ключавыя параметры. Затым вытворца можа парэкамендаваць прыдатную мадэль і канфігурацыю.
Як якасць вытворчасці ўплывае на прадукцыйнасць?
Прадукцыйнасць апоры спружыны ў значнай ступені залежыць ад кансістэнцыі спружыны, дакладнасці памераў, каліброўкі нагрузкі, якасці матэрыялу і канчатковай зборкі. Такім чынам, якасць вырабу непасрэдна звязана з доўгатэрміновай надзейнасцю трубаправода.
Кампанія Tianshun паведамляе аб поўным працэсе кантролю якасці, які ахоплівае праверку сыравіны, вытворчасць спружын з ЧПУ, праверку прадукцыйнасці спружыны, праверку гатовай зборкі і канчатковую праверку перад пастаўкай. Яе вытворчыя магутнасці ўключаюць машыны для намоткі спружын з ЧПУ, абсталяванне для выпрабаванняў спружын, спектрометры і прыборы для неразбуральнага кантролю.
Згодна з інфармацыяй аб прадукце, кожная спружына праходзіць некалькі выпрабаванняў на сціск і нагрузку, каб праверыць стабільнасць працы перад зборкай. Сістэма менеджменту якасці кампаніі мае сертыфікат ISO 9001:2015, а яе прадукцыя адпавядае міжнародным стандартам, уключаючы патрабаванні CE і API.
Гэтыя меры кантролю якасці асабліва важныя для прамысловых праектаў, дзе спружынныя апоры могуць заставацца ў эксплуатацыі на працягу многіх гадоў пры паўторных цеплавых цыклах.
Як гэта параўноўваецца з іншымі апорамі для труб?
| Каэфіцыент параўнання | Пераменная падтрымка спружыны | Жорсткая апора для труб | Пастаянная вясновая падтрымка |
|---|---|---|---|
| Вертыкальны рух | Кампенсуе ўмеранае рух | Вельмі абмежаваны | Падыходзіць для большага руху |
| Змена нагрузкі | Звычайна ≤25% | Рэзка змяняецца пры зрушэнні | Як правіла, значна ніжэй |
| Структурная складанасць | Сярэдні | Нізкі | Высокі |
| Ўстаноўка | Адносна проста | Просты | Больш патрабавальны |
| Узровень выдаткаў | Сярэдні | Нізкі | Высокі |
| Тыповая прымяненне | Агульнае цеплавое зрушэнне | Руху мала ці зусім няма | Вялікае перамяшчэнне або вельмі адчувальныя да нагрузкі сістэмы |
Гэта параўнанне паказвае, чаму не існуе універсальнай «лепшай» апоры для труб. Пераменная спружынная апора асабліва прывабная, калі трубаправод адчувае ўмеранае вертыкальнае зрушэнне і кантраляванае змяненне апорнай нагрузкі прымальна.
Часта задаюць пытанні
1. Якая асноўная функцыя апоры зменнай спружыны для трубаправода?
Яго асноўная функцыя - вытрымліваць вагу трубаправода, адначасова дазваляючы кантраляванае вертыкальнае перамяшчэнне, выкліканае цеплавым пашырэннем, сцісканнем або змяненнем умоў працы.
2. У чым розніца паміж апорай з пераменнай спружынай і апорай з пастаяннай спружынай?
Пераменная спружынная апора змяняе сваю апорную сілу па меры адхілення спружыны. Пастаянная спружынная апора прызначана для падтрымання значна больш стабільнай апорнай сілы ва ўсім зададзеным дыяпазоне ходу. Пераменныя спружынныя апоры звычайна падыходзяць, калі прымальныя ўмераныя змены нагрузкі.
3. Якая інфармацыя неабходная для выбару спружыннай апоры?
Важныя параметры ўключаюць рабочую нагрузку, халодную нагрузку, гарачую нагрузку, вертыкальнае зрушэнне, кірунак руху, працоўную тэмпературу, прастору для ўстаноўкі, канфігурацыю трубы і ўмовы навакольнага асяроддзя.
4. Якія дыяпазоны падарожжаў даступныя?
Тыповыя варыянты прадукту ўключаюць ход 30 мм, 60 мм, 90 мм, 120 мм і 180 мм. Адпаведны ход павінен быць абраны ў адпаведнасці з фактычна разлічаным рухам трубаправода.
5. Ці можна наладзіць апоры зменнай спружыны?
так. Індывідуальныя рашэнні могуць быць распрацаваны для асаблівых патрабаванняў да нагрузкі, умоў перамяшчэння, абмежаваных прастор для ўстаноўкі, матэрыялаў, апрацоўкі паверхні і іншых патрабаванняў да канкрэтнага праекта.
6. Як я магу вызначыць, патрэбна мне зменная або пастаянная апора спружыны?
Рашэнне павінна быць заснавана на руху трубаправода, дапушчальнай варыяцыі апорнай нагрузкі, адчувальнасці падлучанага абсталявання, аналізе напружання і спецыфікацыях праекта. Для крытычна важных сістэм трубаправодаў выбар павінен быць пацверджаны інжынернымі разлікамі і прафесійным тэхнічным аглядам.
Заключэнне
Добра прадуманая апорная сістэма мае асноватворнае значэнне для бяспечнай і надзейнай працы прамысловых трубаправодаў. Камбінуючы пругкую падтрымку нагрузкі з кантраляваным вертыкальным рухам, аПераменная апора спружыны для трубаправодаможа дапамагчы кіраваць цеплавым зрушэннем, размеркаваць нагрузку на трубаправод, паменшыць празмернае напружанне і абараніць падключанае абсталяванне. Для праектаў, якія патрабуюць стандартных або індывідуальных рашэнняў, Tianshun прапануе зменныя апоры спружын з рознымі канфігурацыямі нагрузкі і ходу, кантроль якасці вытворчасці, тэхнічную дапамогу ў выбары і пасляпродажную падтрымку. Калі вы плануеце новы праект трубаправода або абнаўляеце існуючую сістэму падтрымкі,звяжыцеся з наміз вашымі патрабаваннямі да нагрузкі, перамяшчэння, тэмпературы і ўсталёўкі, каб абмеркаваць падыходнае рашэнне для падтрымкі зменнай спружыны для вашага прымянення.
