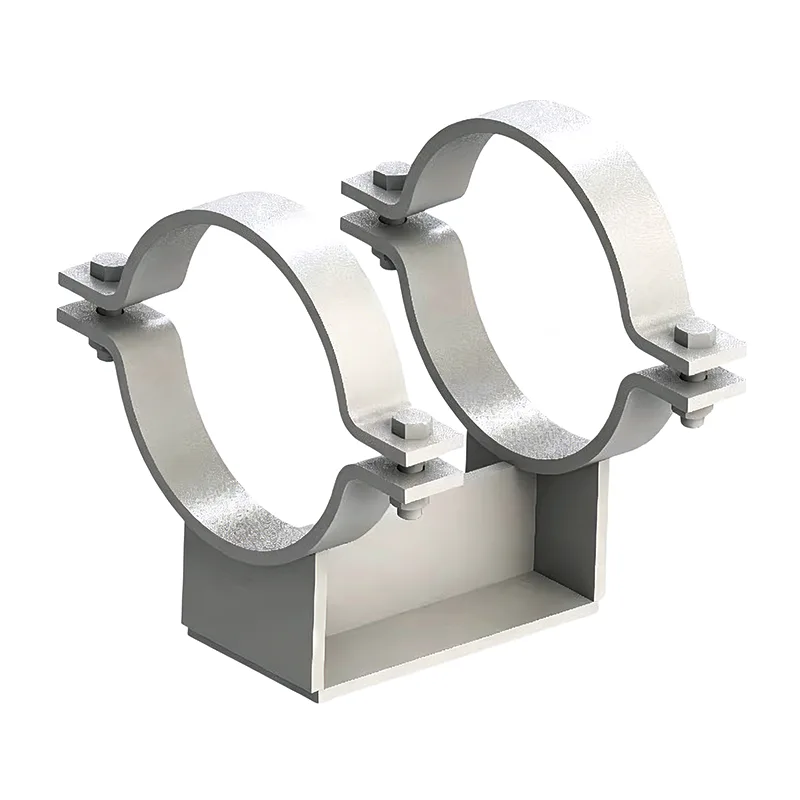

Зносаўстойлівыя апоры для нагрузкі на трубаправод і слізгальнага перамяшчэння

Абутак для труб - адзін з тых кампанентаў, якія ніхто не заўважае, пакуль іх няма. Ён прывараны да дна трубы, размяркоўвае нагрузку на канструкцыйную бэльку або Т-стойку і часта забяспечвае паверхню слізгацення, якая дазваляе трубе рухацца па восі падчас цеплавых цыклаў. УЦяньшунь, мы вырабляем тысячы трубаправодаў кожны год — для тэхналагічных ліній, паравых калектараў, крыягенных трубаправодаў і ўсяго паміж імі. Пасля 14 гадоў у бізнэсе мы даведаліся, што добра спраектаваны абутак для трубы робіць больш, чым проста ўтрымлівае вагу: ён абараняе пакрыццё трубы, захоўвае бесперапыннасць ізаляцыі і прадухіляе кропкавыя нагрузкі ад пашкоджання сценкі трубы.

Падтрымкі для абутку для труб з'яўляюцца часткай больш шырокагаапоры для трубсям'і, але яны дастаткова выразныя, каб заслужыць увагу да ўласнага дызайну. У той час як просты заціск або падвесная штанга апрацоўвае вертыкальны дэдвейт, трубаправод кіруе кантактным інтэрфейсам. Гэты інтэрфейс хутка ўскладняецца - высокае трэнне можа выклікаць напружанне ў трубе, недастатковая вышыня можа раздушыць ізаляцыю, а няправільны матэрыял можа прывесці да гальванічнай карозіі. Мы рэгулярна пастаўляем чаравікі для труб, якія працуюць у тандэме зспружынныя вешалківышэй, або з папярэдне ізаляванымі апорамі для труб на халодных лініях, дзе цеплавая ізаляцыя мае вырашальнае значэнне.

Мы таксама можам забяспечыць клейкі PTFE на апорнай пласціне з нержавеючай сталі для слізгацення з высокай нагрузкай. Каэфіцыент трэння звычайна знаходзіцца ў межах ад 0,05 да 0,10 для змазанага ПТФЭ, што з'яўляецца значэннем, якое большасць інжынераў па нагрузцы на трубы выкарыстоўваюць у сваім аналізе гнуткасці.

Стандарты, якіх мы прытрымліваемся

Башмакі для труб вырабляюцца ў адпаведнасці з тымі ж стандартамі падтрымкі трубаправодаў, якія мы прымяняем да ўсяго асартыменту нашай прадукцыі:

ANSI/MSS SP‑58 – Матэрыялы і канструкцыя апор для труб

ASME B31.3 / B31.1 – тэхналагічныя і сілавыя трубаправоды

EN 1090 – Выраб канструкцыйнай сталі (для праектаў з маркіроўкай CE)

GB/T 17116 – кітайскі стандарт для апор для труб

Наша фабрычная сістэма якасці мае сертыфікат ISO 9001:2015, і мы можам паставіць поўную сертыфікацыю матэрыялаў EN 10204 3.1 для кожнай партыі абутку.

Часта задаюць пытанні

Q1: якой вышыні павінен быць мой туфлік?

Вышыня абутку вызначаецца таўшчынёй ізаляцыі плюс зазор 10-25 мм. Напрыклад, для трубы з ізаляцыяй з мінеральнай ваты таўшчынёй 100 мм звычайна спатрэбіцца абутак вышынёй 120–125 мм, каб ізаляцыя не трапляла ў апорную сталь. Мы разлічым гэта з вашых спецыфікацый трубаправодаў, калі вы дасце нам памер трубы і графік ізаляцыі.

Пытанне 2: Калі мне патрэбна слізгальная пласціна з ПТФЭ на абутку, а калі я магу проста зварыць аснову з вугляродзістай сталі?

Калі чакаецца, што труба будзе рухацца ў восевым кірунку пры цеплавым пашырэнні, слізгальная паверхня з ПТФЭ або паліраванай нержавеючай сталі зніжае трэнне і выніковую рэакцыйную нагрузку на соплах абсталявання. Фіксаваныя або апорныя кропкі не маюць патрэбы ў слізгальнай пласціне. У вашым справаздачы аб нагрузцы на трубу будзе паказана, якія апоры слізгальныя, а якія фіксаваныя.

Пытанне 3: Ці можаце вы паставіць папярэдне ізаляваныя трубаправоды для крыягенных паслуг?

так. Мы вырабляем абутак з цвёрдым пенапластам або ізаляцыйным блокам з ячэістага шкла, умацаваным у сталёвае сядло. Апорная пліта праходзіць ніжэй ізаляцыі, і ўся зборка прызначана для прадухілення пераносу холаду і кандэнсацыі. Яны звычайна вызначаюцца для СПГ, этылену і астуджанай вады.

Пытанне 4: які ў вас час дастаўкі для абутку з труб на заказ?

Просты абутак з вугляродзістай сталі без ПТФЭ: 12–18 дзён. Абутак са злепленымі накладкамі з ПТФЭ або фурнітурай з нержавеючай сталі: 20–25 дзён. Абутак вялікага дыяметра для труб дыяметрам 24" і больш можа заняць крыху больш часу. Мы пацвердзім дакладны графік вашай прапановай.

Q5: Вам патрэбны чарцяжы, ці вы можаце распрацаваць абутак з базавых дадзеных?

Абодва працуюць. Калі ў вас ёсць стандартны чарцёж абутку, мы вырабім дакладна па ім. Калі ў вас ёсць толькі памер трубы, таўшчыня ізаляцыі і нагрузка, мы можам прапанаваць праект для вашага зацвярджэння - без платы за праектаванне для стандартных канфігурацый.

Кантроль якасці кожнай абутку

Нягледзячы на ​​​​тое, што абутак для труб выглядае проста, мы праводзім паслядоўны працэс кантролю якасці:

Праверка матэрыялу на адпаведнасць цеплавым нумарам і сертыфікатам млына

Праверка памераў радыуса сядла, каб забяспечыць правільную пасадку на вонкавы бок трубы

Візуальны агляд зварнога шва, пры неабходнасці даступны PT або MT

Праверка цэласнасці злучэння на накладках з ПТФЭ (выпрабаванне кранам і візуальнае)

Канчатковая праверка памераў — вышыня, плоскасць апорнай пліты, адлегласць пад балты

Агляд пакрыццяў

Кожны абутак або партыя абутку пазначаны унікальным нумарам, які спасылаецца на ваш спіс падтрымкі. Вы можаце прайсціся па ўпакоўцы і супаставіць кожную частку з ізаметрыяй, не адкрываючы малюнак.

Параметры наладкі, з якімі мы часта звяртаемся

Стандартныя чаравікі для труб - гэта адпраўная кропка для нас. Мы рэгулярна мадыфікуем іх для канкрэтных работ:

Падоўжаныя апорныя пліты для шырокаполых бэлек

Angled shoes for sloping pipe racks

Раздзельныя чаравікі для мадэрнізацыі існуючых ліній без рэзкі

Сядла з высокатэмпературнага сплаву (напрыклад, P11, P22) для трубаправодаў печаў і рыформераў

Падвойныя слізгальныя пласціны з бакавымі ўпорамі для кіраваных слізгальных чаравік

Вогнеўстойлівыя канструкцыі абутку з набухаючым пакрыццём або ўстаўкамі з мінеральнай ваты

Чым больш інфармацыі вы дасце нам аб усталяванні, тым лепш мы зможам адаптаваць абутак, каб прадухіліць мадыфікацыі сайта пазней.

Рэчы, якія мы даведаліся з поля

На высокатэмпературных лініях заўсёды ўлічвайце пашырэнне трубы пры размяшчэнні зварнога шва абутку. Чаравік, прывараны ў няправільным становішчы падчас халоднай ўстаноўкі, можа сысці з апорнай сталі, калі лінія нагрэецца.

ПТФЭ-пракладкі неабходна абараняць падчас пескоструйной апрацоўкі і афарбоўкі на месцы. Звычайна мы маскіруем іх, але напамін камандзе сайта ніколі не перашкодзіць.

Калі абутак знаходзіцца на ацынкаванай канструкцыі, пераважней кантактная паверхня з нержавеючай сталі або PTFE, каб пазбегнуць цынкавай далікатнасці і нераўнамернай карозіі.

Для труб з вялікімі тоўстымі сценкамі чаравік з поўным седлам размяркоўвае нагрузку лепш, чым чаравік з плоскім бруском, і зніжае рызыку мясцовага перанапружання сценкі трубы. Мы можам выканаць хуткі разлік, калі вы падзяліцеся раскладам труб і нагрузкай.

Чаму Tianshun для трубачнай абутку?

Туфлі-трубы - гэта неапетыя працоўныя конікі трубаправоднай сістэмы, і мы ставімся да іх з павагай, якой яны заслугоўваюць. Кожны абутак, які мы пастаўляем, вырабляецца ўласнаручна з нашых уласных запасаў стальнога ліста, труб і канструкцыйных секцый. Гэта азначае, што мы кантралюем якасць ад сыравіны да канчатковай фарбы. Гэта таксама азначае, што мы можам хутка адрэагаваць, калі праект дадае 50 дадатковых туфляў у апошнюю хвіліну.

Мы паставілі абутак для труб метанолу, плывучых установак СПГ, сетак цэнтралізаванага цеплазабеспячэння і чыстых фармацэўтычных камунікацый. Больш за 70% нашага бізнесу прыпадае на паўторныя заказы, таму што наш абутак падыходзіць да трубы, слізгае, калі трэба, і не іржавее ў першы год.

Калі для вашага праекта патрэбныя трубападобныя башмакі, папярэдне ізаляваныя апоры для труб або поўны пакет спружынных апор і падвесак, дашліце нам свой графік падтрымкі або стандартныя чарцяжы. Мы прапануем прамую цану на заводзе, канкурэнтаздольныя цэны і графік пастаўкі, які вы можаце спланаваць. Запрашаем наведаць нашу фабрыку ў Янчжоу ў любы час — вы ўбачыце, як менавіта мы рэжам, зварваем і аздабляем кожны абутак перад выхадам.
