Прэцызійныя апоры пастаяннай спружыны для трубаправода вялікага аб'ёму з раўнамернай нагрузкай

Некаторыя радкі крыху даруюць. Калектар астуджальнай вады можа вытрымаць 20% змяненне апорнай сілы, не заўважаючы гэтага. Але ёсць магістралі, якія нічога не даруюць — уваходныя трубаправоды паравой турбіны, сопла рэактара, усмоктвальныя магістралі кампрэсараў, падводы высокаэнергічных катлоў. На іх нават невялікая змена вертыкальнай сілы можа вывесці фланец з ладу або перагрузіць сопла. Вось тады вы пераходзіце ад апоры зменнай спружыны да апоры з пастаяннай спружынай. УЦяньшунь, мы будавалі пастаянныя спружынныя апоры на працягу 14 гадоў, і мы даведаліся, што кожны праект мае па меншай меры некалькі месцаў, дзе яны не падлягаюць абмеркаванню.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

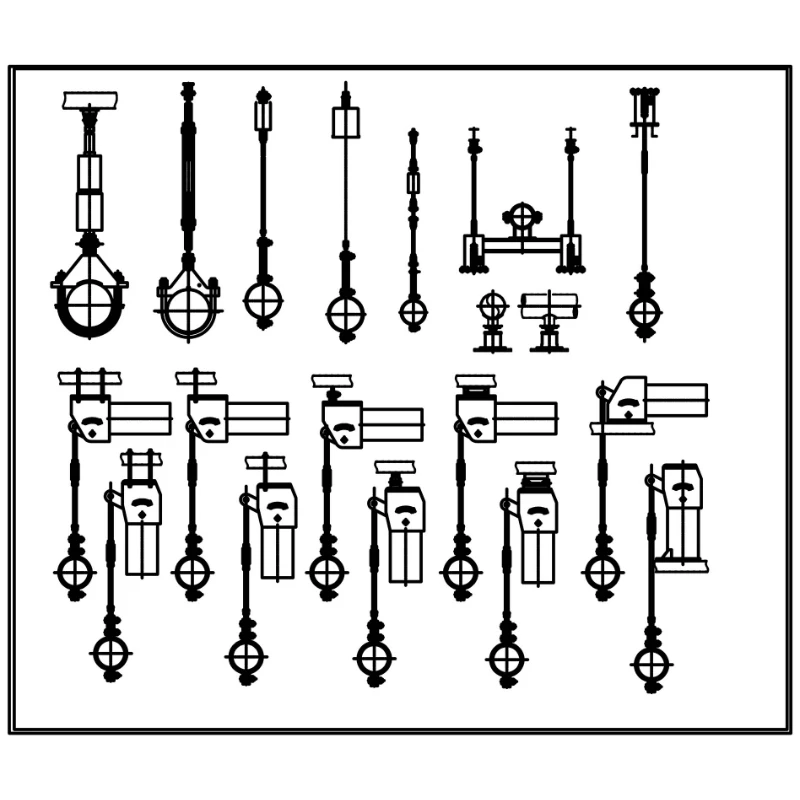

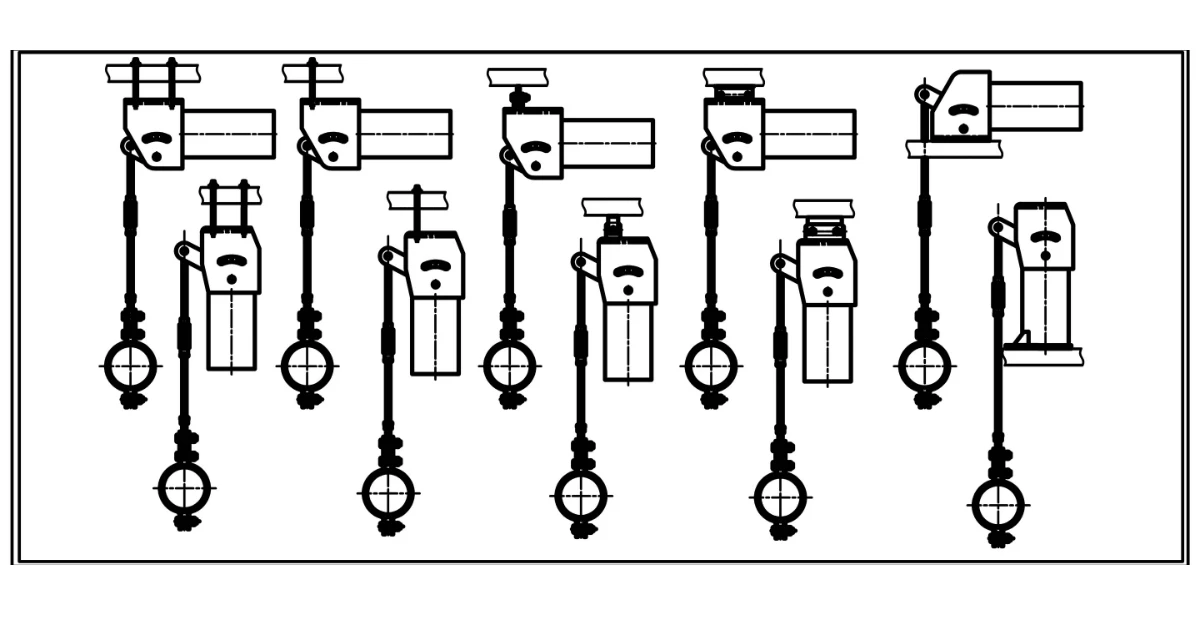

Механізм унутры пастаяннай спружыннай апоры распрацаваны для забеспячэння амаль плоскай апорнай сілы па ўсім дыяпазоне ходу. Калі труба рухаецца ўверх ці ўніз - часам на 200 мм, часам больш - нагрузка на апорную кропку застаецца ў вузкім дыяпазоне, звычайна ±5% або лепш. Гэта дасягаецца шляхам размяшчэння рычага і спружыны, часта з крывашыпам або кулачковым механізмам, у залежнасці ад канструктыўнай серыі. Мы вырабляем як гарызантальныя, так і вертыкальныя тыпы рам, і мы можам падагнаць мантаж і габарытную абалонку ў адпаведнасці з вашымі існуючымі чарцяжамі апорных труб.

Дзе апоры Constant Spring падыходзяць у сістэме падтрымкі

Пастаянная спружынная апора ніколі не працуе адна. Напрыклад, на высокатэмпературным параправодзе вы звычайна бачыце вузел пастаяннай спружыны, які працуе разам зтуфлі-трубышто распаўсюджваюць нагрузку іапоры для трубякія апрацоўваюць бакавы абмежавальнік. На паветраных лініях у aспружынная вешалкаканфігурацыя - спружына знаходзіцца ў корпусе, усталяваным зверху, а стрыжань злучаецца з трубой знізу. Калі лінія патрабуе цеплаізаляцыі да кропкі апоры, мы часта спалучаем пастаянную спружыну з папярэдне ізаляванай апорай для трубы, каб захаваць ізаляцыю бесперапыннай і прадухіліць страту цяпла або кандэнсацыю на заціску. Нягледзячы на ​​тое, што сама спружына з'яўляецца кампанентам высокіх характарыстык, уся сістэма працуе толькі ў тым выпадку, калі суседнія апоры спраектаваны правільна.

Тэхнічныя характарыстыкі прадукту

Стандарты, якіх мы прытрымліваемся

ANSI/MSS SP-58 і SP-69 для праектавання і вытворчасці

ASME B31.3 для тэхналагічных трубаправодаў

GB/T 17116

Таксама вырабляецца ў адпаведнасці з DIN, JIS або спецыфічнымі спецыфікацыямі кліента

Наша фабрычная сістэма якасці мае сертыфікат ISO 9001:2015. Даступная праверка трэцяй асобай на адпаведнасць патрабаванням ASME, API або PED.

Пытанні, якія задаюць кліенты

Q1: Як даведацца, ці сапраўды мне патрэбна пастаянная спружынная падтрымка, ці падыдзе зменная?

Праверце справаздачу аб нагрузцы на трубу. Калі дапушчальная ваганне нагрузкі ў гэтай кропцы апоры складае менш за 6-8% ад гарачай нагрузкі, вы знаходзіцеся на тэрыторыі пастаяннай вясны. Тое ж самае, калі абмежаванне нагрузкі на сопла на падключанае абсталяванне вельмі жорсткае. Калі вы сумняваецеся, адпраўце нам ізаметрыю напружання, і мы дапаможам вам прыняць рашэнне — бясплатна.

Пытанне 2: Ці можаце вы адпавядаць памерам існуючай апоры пастаяннай спружыны, якую мы замяняем?

Так, мы рэгулярна рэканструюем і ствараем замены састарэлых блокаў. Дашліце нам старыя даныя таблічкі, габарытныя памеры і патрабаванні да нагрузкі і перамяшчэння. Мы вырабім новы блок, які адпавядае той жа схеме нітаў і высотам злучэнняў.

Q3: Якую самую вялікую апору пастаяннай спружыны вы пабудавалі?

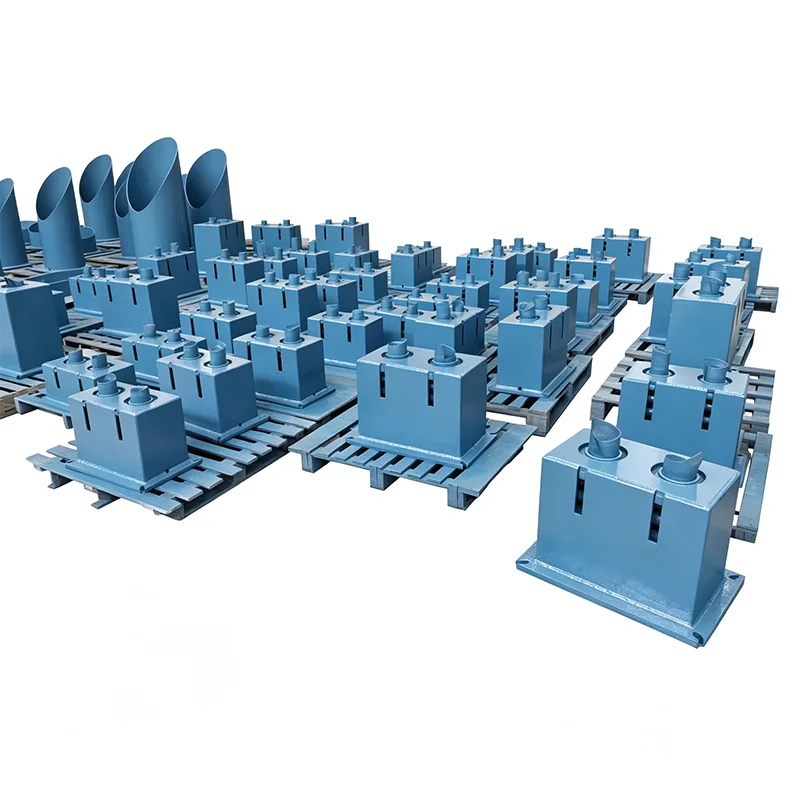

Мы пастаўляем агрэгаты з грузападымальнасцю больш за 40 метрычных тон і дыяпазонам ходу 350 мм. Яны былі прызначаны для цяжкіх сценавых магістральных паравых труб на электрастанцыі. Пры неабходнасці мы можам павялічыць, але ў пэўны момант мае сэнс абмеркаваць, ці будзе больш практычным некалькі меншых адзінак або іншая сістэма падтрымкі.

Q4: Як праверыць пастаянную спружыну перад адпраўкай?

Мы ўсталёўваем прыладу на тэставую раму, усталёўваем для яе зададзеную нагрузку і некалькі разоў выконваем поўны ход, запісваючы нагрузку ў розных месцах. Змена нагрузкі павінна ўваходзіць у гарантаваны дыяпазон допуску, звычайна ±5%. Мы будуем фактычную крывую нагрузка-прагін і ўключаем яе ў пратакол выпрабаванняў. Падарожная шкала адкалібравана і фіксуючыя штыфты ўстаноўлены для транспарціроўкі.

Q5: Ці можаце вы зрабіць іх з нержавеючай сталі для афшорных або агрэсіўных асяроддзяў?

так. Мы пабудавалі поўныя апоры з пастаяннай спружынай з нержавеючай сталі 304 і 316 для марскіх платформаў і прыбярэжных тэрміналаў СПГ. Мы таксама прапануем спецыяльныя лакафарбавыя сістэмы — афшорныя марскія пакрыцця, высокатэмпературныя грунтоўкі, багатыя цынкам — у залежнасці ад асяроддзя ўстаноўкі.

Пытанне 6: які час выканання заказу пастаяннай падтрымкі спружыны?

Нестандартныя зборкі пастаяннай спружыны звычайна дастаўляюцца праз 35–45 дзён пасля пацверджання замовы. Калі ў вас ёсць некалькі адзінак з аднолькавымі канструктыўнымі параметрамі, мы можам серыйна вырабляць і скараціць графік. Тэрмін экстранай замены аднаго блока, які выйшаў з ладу, часам можа быць паскораны да 20-25 дзён - раскажыце нам пра свой графік.

Тэставанне і дакументацыя

Пастаянныя спружынныя апоры пакідаюць наш завод з пакетам дакументацыі, які ўключае:

Справаздача аб нагрузачным выпрабаванні з фактычнай крывой нагрузкі-прагіну

Акт праверкі памераў

Сертыфікаты матэрыялаў (EN 10204 3.1)

Запісы аб кваліфікацыі працэдуры зваркі (калі ёсць)

Інструкцыя па ўстаноўцы і абслугоўванню

Бачныя фатаграфіі гатовай прылады з серыйным нумарам

Мы таксама можам арганізаваць незалежную праверку трэцім бокам падчас тэсціравання. SGS, BV і TÜV былі сведкамі выпрабаванняў на нашым прадпрыемстве ў Янчжоу.

Мы займаемся персаналізацыяй

Няма двух аднолькавых пастаянных вясновых прыкладанняў. За гэтыя гады мы наладзілі:

Арыентацыя рамы (на падлозе, на сцяне, на столі, перавернута)

Нестандартныя даўжыні ходу і крокі нагрузкі

Канструкцыі з падвойнымі спружынамі для вельмі вялікіх нагрузак у кампактнай раме

Убудаванае гідраўлічнае амартызаванне для сейсмічных або моцных вібрацыйных месцаў

Індыкацыя месцазнаходжання з магчымасцю дыстанцыйнага счытвання

Высокотэмпературныя спружыны для параправодаў, якія працуюць пры тэмпературы вышэй за 450°C

Вы забяспечваеце нагрузку на трубаправоды і прасторавыя абмежаванні, а мы спраектуем пастаянную спружынную апору, якая ўмацоўваецца прама.

Рэальныя нататкі нашай каманды інжынераў

Некалькі практычных момантаў, якія мы даведаліся з праектаў па ўсім свеце:

Калі вы спецыфікуеце пастаянную спружынную апору, таксама праверце апорную сталь. Блок пастаяннай спружыны сам па сабе можа быць цяжкім - часам больш за тону - і канструкцыйная бэлька, на якой ён знаходзіцца, павінна вытрымаць гэта плюс нагрузку на трубу.

Заўсёды ўказвайце стопорные шпількі для дастаўкі. Без іх спружына можа ссоўвацца падчас транспарціроўкі і зрушвацца акаліна. Нашы штыфты пафарбаваны ў ярка-чырвоны колер, таму супрацоўнікі сайта не могуць прапусціць іх падчас мантажу.

Калі прылада будзе ўсталёўвацца на адкрытым паветры ў пыльным або пясчаным асяроддзі, разгледзьце герметычныя паваротныя ўтулкі або масленкі. Бруд у рычажном механізме - адна з нямногіх рэчаў, якія могуць выклікаць пастаяннае завісанне спружыны.

Пры замене вакансій праверце існуючы кірунак руху і даступнае месца перад вырабам. Мы бачылі выпадкі, калі арыгінальны блок быў заціснуты ў цесным куце, а новы меў патрэбу ў крыху іншай раме, каб змясціцца.

Чаму Tianshun для пастаянных вясновых апор?

Пастаянныя спружынныя апоры - гэта высокадакладны канец свету апор для труб. Вы не можаце дазволіць сабе мець недастатковую прадукцыйнасць, таму што падключанае абсталяванне звычайна з'яўляецца самай дарагой рэччу на ўчастку. Мы будуем гэтыя блокі з разуменнем таго, што нехта збіраецца ўвесці іх у эксплуатацыю ў 3 гадзіны ночы падчас запуску завода, і яны павінны працаваць у першы раз.

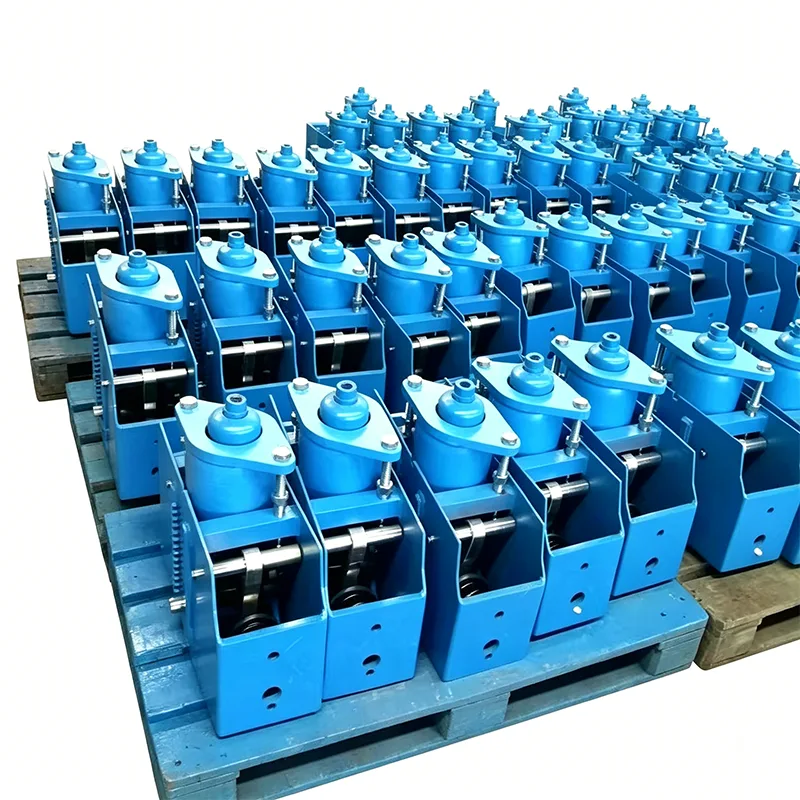

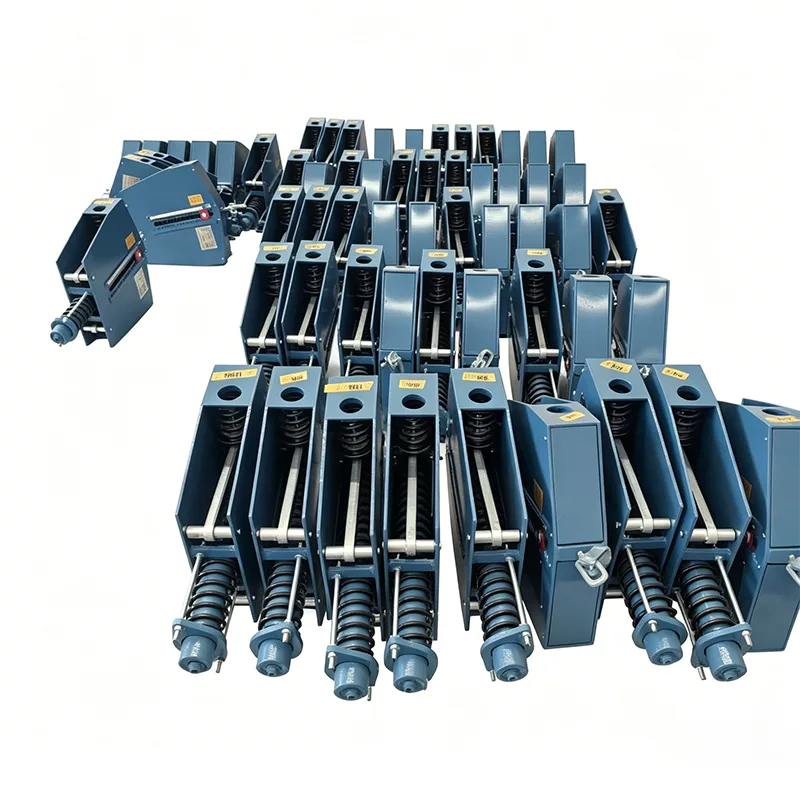

Нашы пастаянныя спружынныя апоры працуюць сёння ў энергаблоках з камбінаваным цыклам, нафтаперапрацоўчых устаноўках, лініях тушэння этыленавых крэкераў і трубаправодах СПГ. Кожны выраблены на нашай фабрыцы ў Янчжоу, пратэставаны нашай камандай пад нагрузкай і адпраўлены з поўнай дакументацыяй. Мы не перапакоўваем чужы прадукт — мы робім яго самі.

Калі ваш праект уключае ў сябе пастаянныя спружынныя апоры, спружынныя вешалкі або папярэдне ізаляваныя абутак для труб, дашліце нам свой спіс падтрымкі або дадзеныя аб нагрузцы. Мы распрацуем прамую прапанову з завода разам з табліцай даных выбару і графікам пастаўкі. Вы таксама можаце наведаць нашу вытворчую лінію і паглядзець, як мы ствараем і тэстуем гэтыя прылады, перш чым яны выйдуць з цэха.
