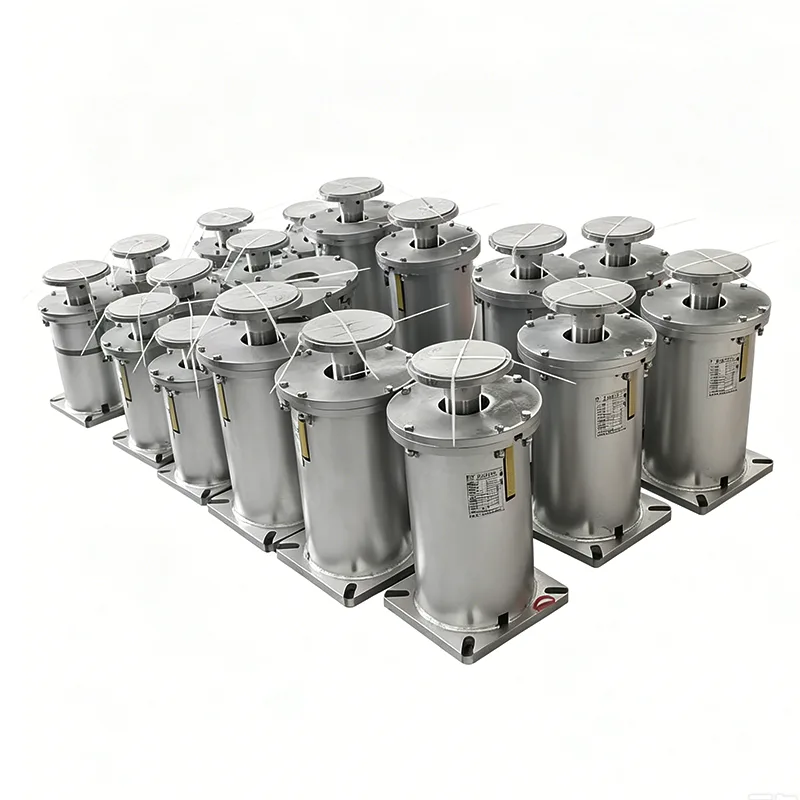

Не кожная труба мае патрэбу ў пастаяннай апорнай сіле. Фактычна, большасць ліній, з якімі мы маем справу - тэхналагічныя трубаправоды, камунальныя калектары, лініі астуджальнай вады - выдатна працуюць з апорай з зменнай спружынай. УЦяньшунь, мы пастаўляем зменныя спружыны з нашай фабрыкі ў Янчжоу на працягу 14 гадоў, і яны, верагодна, з'яўляюцца найбольш распаўсюджаным тыпам спружынных апор, якія мы пастаўляем. Калі вы праходзілі праз трубаправод электрастанцыі або нафтаперапрацоўчы завод, хутчэй за ўсё, спружынныя банкі, якія вы бачылі, якія віселі на сталі або сядзелі на Т-вобразных стойках, былі зменнымі спружыннымі апорамі.
На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.
Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.
Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.
| Табліца спецыфікацый зменнай спружыны | Прыклад |
| Тып / канфігурацыя вешалкі | Тып A, B, C, D, E, F, G |
| Вясновы памер / № | No0 - No22 |
| Дыяпазон падарожжаў | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Аперацыйная нагрузка | 0,2 кН - 400 кН |
| Усталяваная нагрузка (халодная нагрузка) | кН / кгс |
| Працоўная нагрузка (гарачая нагрузка) | кН / кгс |
| Кірунак руху | Уверх / уніз |
| Зменлівасць (%) | ≤ 25% (стандарт) |
| Апрацоўка паверхні | Гарачае цынкаванне/ афарбаваныя |
| Матэрыял корпуса | Вугляродзістая сталь (Q235/Q355) |
Ідэя простая: калі труба рухаецца ўверх ці ўніз з-за цеплавога пашырэння, спружына ўнутры сціскаецца або расслабляецца, і апорная сіла трохі змяняецца. Гэта "зменная" частка. Змена сілы прадказальная і застаецца ў дыяпазоне, які ўжо ўлічыў ваш інжынер па нагрузцы на трубу. Калі дапушчальная ваганне нагрузкі складае, скажам, 15% ці 20%, няма неабходнасці марнаваць дадатковыя сродкі напастаянная падтрымка спружын. Вы атрымліваеце тую ж функцыю - паглынанне вертыкальнага ходу, перанос цяжару - па меншай цане і з больш простым і кампактным дызайнам. Вось чаму спецыфікацыі праекта часта пералічваюць зменныя апоры спружыны ў якасці стандартных, называючы толькі пастаянны тып для крытычных кропак прывязкі.
Мы захоўваем наш дызайн простым і надзейным. Вось агляд тыповых будаўнічых матэрыялаў, якія мы выкарыстоўваем:
| Кампанент | Матэрыял | Чаму мы гэта выкарыстоўваем |
|---|---|---|
| Спружына | Спружынная сталь 60Si2MnA або 50CrVA | Працяглы тэрмін службы на стомленасць, прадусталяваны і пратэставаны пад нагрузкай |
| Корпус (можна) | Вугляродзістая сталь Q235B, афарбаваная ў сіні колер RAL 5015 | Трывалы, зварвальны, устойлівы да надвор'я |
| Крышка спружыны / фланец нагрузкі | Q235B або 20# каваная сталь | Раўнамерна перадае нагрузку трубы на спружыну |
| Індыкатар падарожжа і шкала | Нержавеючая сталь або анадаваны алюміній | Яснае чытанне, не іржавее |
| Ніжняе злучэнне (разьбовая ўтулка або фланец) | Вугляродзістай сталі А105 | Стандартны NPT або фланцавы па запыце |
Увесь спружынны дрот пастаўляецца з сертыфікатамі выпрабаванняў млына. Мы дробнаразбіваем спружыны і наладжваем іх перад зборкай — гэта пазбаўляе ад любой першапачатковай налады і гарантуе, што крывая нагрузкі-прагіну адпавядае праектным дадзеным.
ANSI/MSS SP-58 - рэгулюе праектаванне і вытворчасць апорных труб
ASME B31.3 - тэхналагічныя трубаправоды, якія шырока згадваюцца ў EPC
GB/T 17116 – кітайскі стандарт для падвесак і апор для труб
Сертыфікацыя матэрыялу EN 10204 3.1 у якасці стандарту для экспартных заказаў
Наша фабрыка выкарыстоўвае сістэму менеджменту якасці ISO 9001:2015. Кожны этап, ад паступлення сталі да канчатковага выпрабавання нагрузкай, дакументуецца.
Q1: Якую змену нагрузкі я павінен чакаць?
Звычайна ад 10% да 25% гарачай нагрузкі, у залежнасці ад калянасці спружыны і ходу трубы. Ваша справаздача аб напружанні ў трубе пакажа вам, якія дапушчальныя змены. Калі ў справаздачы паказаны жорсткі ліміт — скажам, менш за 5%, — тады вы пераключыцеся на пастаянную падтрымку спружыны. Для ўсяго астатняга зменная падыходзіць.
Q2: Якая інфармацыя вам патрэбна, каб выбраць або прапанаваць апору зменнай спружыны?
Адпраўце нам гарачую нагрузку, халодную нагрузку, а таксама колькасць і кірунак вертыкальнага руху (уверх ці ўніз). Дапамагае размечаны чарцёж апоры трубы або ізаметрыя напружання. Мы абярэм правільны памер і серыю спружыны і вышлем вам табліцу з усімі разліковымі значэннямі, перш чым пачаць вытворчасць.
Пытанне 3: Ці ўзаемазаменныя апоры зменнай спружыны з іншымі маркамі?
З пункту гледжання функцыі, так. Мы можам супаставіць дыяпазоны нагрузкі і памеры канверта з найбольш распаўсюджанымі галіновымі серыямі (тып A, B, C, D, E, F, G у адпаведнасці з MSS SP-58). Калі ў вашым праекце ўжо ёсць нумары дэталяў пэўнага пастаўшчыка, дайце нам іх, і мы зробім перакрыжаваныя спасылкі. Толькі майце на ўвазе, што могуць існаваць нязначныя адрозненні ў памерах — мы пазначым іх перад тым, як зрабіць заказ.
Q4: які тыповы час дастаўкі?
Адзінкі стандартнага дыяпазону нагрузкі: 20–25 дзён. Калі вам патрэбен нестандартны корпус, спецыяльная фарба або ашалёўка з нержавеючай сталі, пачакайце 30–40 дзён. У нас захоўваецца прыстойны запас звычайных спружын і кампанентаў кансерваў, што паскарае працу.
Q5: Ці магу я атрымаць прататып або перадсерыйны ўзор?
так. Для буйных праектаў мы можам пабудаваць адну ці дзве ўзоры для зацвярджэння, перш чым перайсці да поўнай вытворчасці. Кошт узору часта можна залічыць у асноўны заказ.
Кожная апора са зменнай спружынай, якая выходзіць за дзверы, выпрабоўваецца пад нагрузкай. Мы ўсталёўваем спружыну на зададзеную халодную нагрузку, затым некалькі разоў запускаем яе на поўны ход, правяраючы нагрузку як у халодным, так і ў гарачым становішчы. Падарожная шкала адкалібравана і заблакіравана. Сертыфікат выпрабаванняў, які абагульняе фактычныя значэнні нагрузкі, уключаны ў транспартную дакументацыю. Па вашым запыце можа быць праведзена праверка трэцім бокам SGS, Bureau Veritas або TÜV.
Некаторыя кліенты думаюць, што зменная апора для спружыны - гэта чыста каталожны элемент. Згодна з нашым вопытам, магчыма, палова таго, што мы пастаўляем, мае некаторыя індывідуальныя штрыхі:
Нестандартная даўжыня ходу (мы зрабілі 200 мм+ на зменных блоках)
Павялічаная або паменшаная вышыня корпуса, каб адпавядаць абмежаванай прасторы
Корпусы і абсталяванне з нержавеючай сталі для афшорных або хімічных асяроддзяў
Спецыяльныя пакрыцця: афшорныя марскія лакафарбавыя сістэмы, высокатэмпературная алюмініевая фарба
Канструкцыі з падвойнымі спружынамі для вялікіх нагрузак у кампактнай ёмістасці
Убудаваныя пад'ёмныя выступы, тэнзамеры або датчыкі становішча
Проста скажыце нам, як выглядае ўстаноўка, і мы распрацуем практычны дызайн.
Вось некалькі рэчаў, якія мы даведаліся, дастаўляючы зменныя спружыны для праектаў па ўсім свеце:
Калі зрушэнне вашай трубы накіравана ўверх, пераканайцеся, што апора можа вытрымаць халодную нагрузку ўверх без аслаблення спружыны. Мы праверым гэта ў рамках нашага выбару.
На вонкавых стойках для труб укажыце гарачае цынкаванне або добрую сістэму афарбоўкі. Стандартная завадская сіняя фарба падыходзіць для памяшканняў, але пасля пары мусонаў на вугляродзістай сталі з'явіцца іржа. Трохі дадатковага пакрыцця зэканоміць шмат скаргаў на сайце.
Заўсёды правярайце зазор вакол корпуса спружыны. Часам апора размяшчаецца цесна паміж двума элементамі канструкцыі, і стандартны дыяметр банкі не падыходзіць. Дайце нам ведаць раней, і мы адкарэктуем дызайн.
Мы не пасярэднік. Мы распрацоўваем, вырабляем, выпрабоўваем і пастаўляем з уласнай фабрыкі ў Янчжоу, правінцыя Цзянсу. Гэта азначае, што калі вы размаўляеце з нашымі інжынерамі, вы размаўляеце з людзьмі, якія сапраўды ствараюць прадукт. Нашы апоры з пераменнай спружынай былі ўсталяваны на электрастанцыях з камбінаваным цыклам, трубаправодах нафтаперапрацоўчых заводаў, тэрміналах рэгазіфікацыі СПГ, хімічных тэхналагічных устаноўках і металургічных заводах. Больш за 70% нашага бізнесу паўтараюцца — не таму, што мы самыя танныя, а таму, што нашы службы падтрымкі прыходзяць своечасова, адпавядаюць тэхнічным пашпартам і не выклікаюць галаўнога болю падчас уводу ў эксплуатацыю.
Калі графік вашага праекта шчыльны, мы можам захоўваць гатовыя спружыны і хутка сабраць іх у адпаведнасці з вашымі параметрамі нагрузкі. Для буйных аптовых заказаў мы прапануем канкурэнтаздольныя цэны непасрэдна на заводзе і будзем працаваць з вамі па графіку дастаўкі, які адпавядае вашай паслядоўнасці будаўніцтва.
Дашліце нам чарцяжы апорных труб, дадзеныя аб нагрузцы або проста кароткае апісанне таго, што вам трэба. Мы звяжамся з вамі з адпаведнай прапановай — уключаючы заводскую цану і час дастаўкі — звычайна на працягу 24 гадзін. І калі вы жадаеце наведаць фабрыку і паглядзець, як мы іх вырабляем, вы больш чым рады.
