Гнуткі кампенсатар для кампенсацыі цеплавога зрушэння трубаправода і паглынання вібрацыі

Кампенсатары для трубаправодаў - гэта гнуткія кампаненты, устаноўленыя ў сістэмах трубаправодаў для паглынання змяненняў памераў, выкліканых цеплавым пашырэннем і сцісканнем, а таксама для гашэння вібрацыі, зніжэння шуму і кампенсацыі нязначных перакосаў пры ўсталёўцы. Без кампенсатараў павышэнне тэмпературы ў доўгіх трубах будзе ствараць велізарную нагрузку, якая можа пашкодзіць помпы, клапаны, фарсункі і саму трубу.Трубаправодная тэхналогія Янчжоу Цяньшуньвырабляе тры асноўныя сямейства кампенсатараў - металічныя сильфонные, гумовыя і тканкавыя - кожны з іх распрацаваны для пэўных умоў ціску, тэмпературы і асяроддзя.

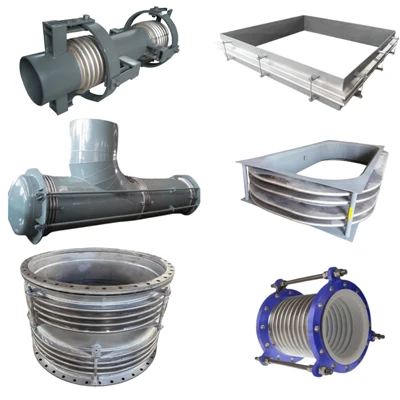

Металічныя сильфонные кампенсатары

Металічныя кампенсатары, таксама званыя сильфонными кампенсатарамі, вырабляюцца з аднаго або некалькіх закручаных сильфонных элементаў з нержавеючай сталі ў спалучэнні з канцавымі фітынгамі, такімі як фланцы, зварныя канцы або разьбовыя злучэнні. Яны прызначаны для сістэм трубаправодаў пад ціскам і могуць паглынаць восевыя, бакавыя і вуглавыя перамяшчэнні паасобку або ў камбінацыі.

Канфігурацыі вар'іруюцца ад простых аднавосевых блокаў да складаных прывязаных, універсальных, шарнірных і збалансаваных па ціску канструкцый, якія ўтрымліваюць ціск або абмяжоўваюць рух пэўнымі плоскасцямі. Сільфоны звычайна вырабляюцца з нержавеючай сталі 304, 321 або 316L з варыянтамі з высокалегаванага сплаву, такімі як Inconel або Hastelloy, даступныя для карозійных або высокіх тэмператур. Намінальны ціск ахоплівае поўны вакуум да некалькіх сотняў бар, у залежнасці ад дыяметра і колькасці слаёў сильфона.

Гумовыя кампенсатары

Гумовыя кампенсатары прапануюць лёгкую альтэрнатыву металічным вузлам, якая гасіць вібрацыю, для прымянення з нізкім ціскам. Вырабленыя з узмоцненага сінтэтычнага каўчуку, такога як EPDM, NBR, неапрэн або варыянты з падкладкай з PTFE, яны паглынаюць тэрмічны рух, памяншаюць структурны шум і кампенсуюць нясупадзенне паміж трубаправодамі і абсталяваннем. Яны шырока выкарыстоўваюцца ў ачыстцы вады, ацяпленні, вентыляцыі і кандыцыянаванні, помпавых станцыях і лініях перадачы хімікатаў, дзе каразійная стойкасць і паглынанне ўдараў з'яўляюцца прыярытэтнымі.

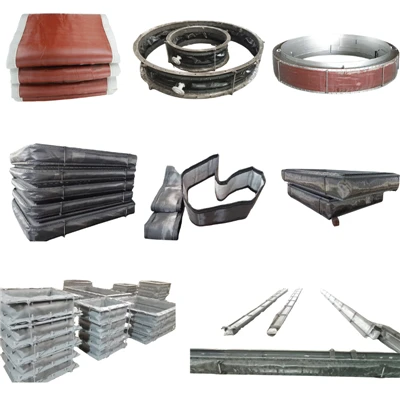

Тканкавыя кампенсатары

Тканкавыя або неметалічныя кампенсатары прызначаны ў асноўным для паветраводаў нізкага ціску і сістэм дымавых газаў, якія працуюць пры высокіх тэмпературах. Яны складаюцца з некалькіх слаёў высокатэмпературных тканін, ізаляцыі і ўшчыльняючых матэрыялаў, апраўленых металам або сталёвай канструкцыяй. Здольныя паглынаць вялікую колькасць восевых, бакавых і вуглавых перамяшчэнняў з вельмі нізкай сілай рэакцыі, тканкавыя злучэнні з'яўляюцца звычайнай з'явай на электрастанцыях, прадпрыемствах па перапрацоўцы адходаў, цэментных печах і прамысловых выхлапных сістэмах, якія працуюць пры тэмпературы да 1000°C і больш з адпаведнай ізаляцыяй.

Асноўныя тэхнічныя характарыстыкі і спецыяльнае праектаванне

Наш асартымент кампенсатараў ахоплівае намінальныя дыяметры ад DN25 (1 цаля) да DN4000 (160 цаляў) і больш для нестандартных тканін. Стандартныя памеры тварам да твару адпавядаюць агульным галіновым нормам, а нестандартныя даўжыні, магчымасці перамяшчэння і канчатковыя канфігурацыі вырабляюцца на заказ. Кожнае злучэнне праходзіць гідрастатычнае і цыклічнае выпрабаванне, пры неабходнасці, з поўнай прасочвальнасцю матэрыялу ад шпулькі да гатовай зборкі.

Усе кампенсатары распрацаваны і выраблены ў адпаведнасці з міжнароднымі стандартамі, уключаючы EJMA, ASME B31.1, ASME B31.3, EN 14917 і GB/T 12777. Мы таксама маем сертыфікат ISO 9001:2015 і можам пастаўляць прылады з маркіроўкай CE на еўрапейскі рынак.

Інтэграцыя з Pipe Support Systems

Кампенсатары амаль заўсёды вызначаюцца як частка поўнага аналізу гнуткасці трубаправодаў, якія працуюць разам з спружыннымі апорамі і жорсткімі апорамі для труб, каб кантраляваць рух і нагрузку. На лініях са значным вертыкальным цеплавым ростам падвескі са зменнай спружынай або падвескі з пастаяннай спружынай нясуць вагу трубы, у той час як кампенсатар паглынае восевае і бакавое зрушэнне. Для сістэм, якія падвяргаюцца дынамічным падзеям, такім як гідраўлічныя ўдары або сейсмічныя нагрузкі, гідраўлічныя дэмпферы часта ўсталёўваюцца паралельна з кампенсатарамі для стрымлівання раптоўнага руху, дазваляючы пры гэтым паступовае цеплавое зрушэнне.

Наш поўны партфель прадуктаў таксама ўключае апоры для труб, папярэдне ізаляваныя апоры для труб для крыягенных і высокатэмпературных ліній, а таксама поўны спектр спружынных падвешванняў і апор, што дазваляе кліентам набываць кампенсатары і адпаведнае апорнае абсталяванне ад аднаго вытворцы.

Прыкладанні ў розных галінах

Кампенсатары прымяняюцца практычна ва ўсіх сектарах перапрацоўчай прамысловасці: вытворчасць электраэнергіі (цеплавая, ядзерная, аднаўляльная), нафта- і газавая (НПЗ, трубаправоды, тэрміналы СПГ), ачыстка вады і сцёкавых вод, нафтахімічныя і фармацэўтычныя прадпрыемствы, горназдабыўная прамысловасць і перапрацоўка карысных выкапняў, вытворчасць прадуктаў харчавання і напояў, цэнтралізаванае ацяпленне і сістэмы вентыляцыі і кандыцыянавання будынкаў.

Якасць і абслугоўванне

Кожны кампенсатар праходзіць праверку ціскам і праверку памераў перад адпраўкай з нашага вытворчага прадпрыемства плошчай 35 000 м² у Цзянсу, Кітай. Наша каманда інжынераў падтрымлівае кліентаў у разліках перамяшчэння, рэкамендацыях па выбары матэрыялаў і аглядах індывідуальнага дызайну. Стандартныя тэрміны выканання складаюць ад двух да чатырох тыдняў у залежнасці ад памеру і складанасці, а тэрміновыя заказы могуць быць выкананы па папярэдняй дамове. Маючы больш чым 14-гадовы вопыт паставак кампанентаў трубаправодаў у больш чым 45 краін, мы абслугоўваем EPC-падрадчыкаў, інжынірынгавыя фірмы і канчатковых карыстальнікаў па ўсім свеце.

Часта задаюць пытанні

Які кампенсатар выбраць — металічны, гумовы або тканкавы?

Выберыце ў залежнасці ад ціску, тэмпературы і асяроддзя. Металічныя сильфонные злучэнні вытрымліваюць высокі ціск і шырокі дыяпазон тэмператур і з'яўляюцца стандартнымі для тэхналагічных трубаправодаў. Гумовыя злучэнні адрозніваюцца гашэннем вібрацыі і ўстойлівасцю да карозіі ў вадзе і ўмераных хімічных умовах. Тканкавыя злучэнні выкарыстоўваюцца для паветраводаў вялікага дыяметра з нізкім ціскам і высокай тэмпературай, такіх як дымавыя і выхлапныя сістэмы.

Якія рухі можа прыняць дэфармацыйны шов?

У залежнасці ад канструкцыі, кампенсатары могуць паглынаць восевае (сціск/пашырэнне), бакавое (перпендыкулярнае зрушэнне) і вуглавое (паварот) перамяшчэнне паасобку або ў камбінацыі. Адзінкавыя сильфонные блокі ў асноўным апрацоўваюць восевае перамяшчэнне, у той час як універсальныя, шарнірныя і карданныя канструкцыі выкарыстоўваюцца для бакавога і вуглавога зрушэння.

Ці патрэбныя спружынныя апоры пры ўсталёўцы кампенсатара?

У большасці выпадкаў так. Кампенсатары паглынаюць цеплавое перамяшчэнне, але не прызначаны для вытрымкі вагі трубы. Падвескі са зменнай спружынай або падвескі з пастаяннай спружынай вытрымліваюць нагрузку на трубу і змесціва, дазваляючы кампенсацыйнаму шву свабодна рухацца. Правільны выбар апоры з'яўляецца часткай поўнага аналізу напружання трубы.

Якім стандартам адпавядаюць вашы кампенсатары?

Нашы металічныя кампенсатары распрацаваны ў адпаведнасці са стандартамі EJMA і адпавядаюць ASME B31.1, ASME B31.3, EN 14917 і GB/T 12777. Гумовыя і тканкавыя блокі адпавядаюць дзеючым стандартам ISO, EN і ASTM. Маркіроўка CE і праверка трэцімі асобамі прадастаўляюцца па запыце.

Які тыповы тэрмін службы кампенсатара?

Тэрмін службы залежыць ад тэмпературы, ціску, цыклаў руху, карозіі асяроддзя і якасці ўстаноўкі. Металічнае сильфонное злучэнне правільнага памеру і ўсталяванае звычайна служыць ад 10 да 20 гадоў пры нармальнай прамысловай эксплуатацыі. Гумовыя і тканкавыя злучэнні звычайна маюць меншы тэрмін службы і лічацца зменнымі прадметамі зносу. Па запыце мы можам даць дадзеныя цыклу стомленасці для канкрэтных канструкцый сильфонов.
