Пры эксплуатацыі прамысловых трубаправодных сістэм няправільны выбар апорных рашэнняў нярэдка прыводзіць да шэрагу праблем:
▶ Празмернае напружанне ў трубаправодзе: калі высокатэмпературныя трубаправоды падвяргаюцца цеплавому зрушэнню, змены апорнай сілы выклікаюць парэпанне зварных швоў і ўцечку злучэнняў
▶ Пашкоджанне інтэрфейсу абсталявання: цяга цеплавога пашырэння трубаправодаў перадаецца на адчувальнае абсталяванне, такое як помпы і кампрэсары, што прыводзіць да зрушэння абсталявання або паломкі ўшчыльнення
▶ Збой закліноўвання апоры і падвескі: Няправільная ўстаноўка і ўвод у эксплуатацыю перашкаджаюць нармальнай працы спружын, выклікаючы правісанне і дэфармацыю трубаправода
▶ Высокія выдаткі на эксплуатацыю і тэхнічнае абслугоўванне: частае тэхнічнае абслугоўванне і замена ўплываюць на бесперапыннасць вытворчасці
Для вырашэння гэтых агульных галіновых праблем мы прапануем адпрацаванае рашэнне, праверанае 14-гадовай інжынернай практыкай — Constant Spring Support for Pipeline.
Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.
Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.
Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.
| Табліца спецыфікацый вешалкі пастаяннай спружыны | Прыклад |
| Мадэль / серыя | PH, LH, CA, CS, TH |
| Грузападымальнасць (працоўная) | 0,1 кН - 500 кН |
| Total Travel | 50 мм, 100 мм, 200 мм, 400 мм |
| Фактычнае падарожжа | Да 600 мм |
| Адхіленне нагрузкі (допуск) | ±5% (стандарт) / ±3% (высокі прэч.) |
| Месца ўстаноўкі | Гарызантальны / Вертыкальны |
| Аздабленне жылля | Гарачае цынкаванне / эпаксідная смала |
| Працоўная тэмп. | -20°C да +80°C (навакольнае асяроддзе) |
| Матэрыял шпулькі спружыны | 60Si2Mn / 50CrVA |
| Дыяпазон рэгулявання нагрузкі | ±10% (рэгуляванне поля) |

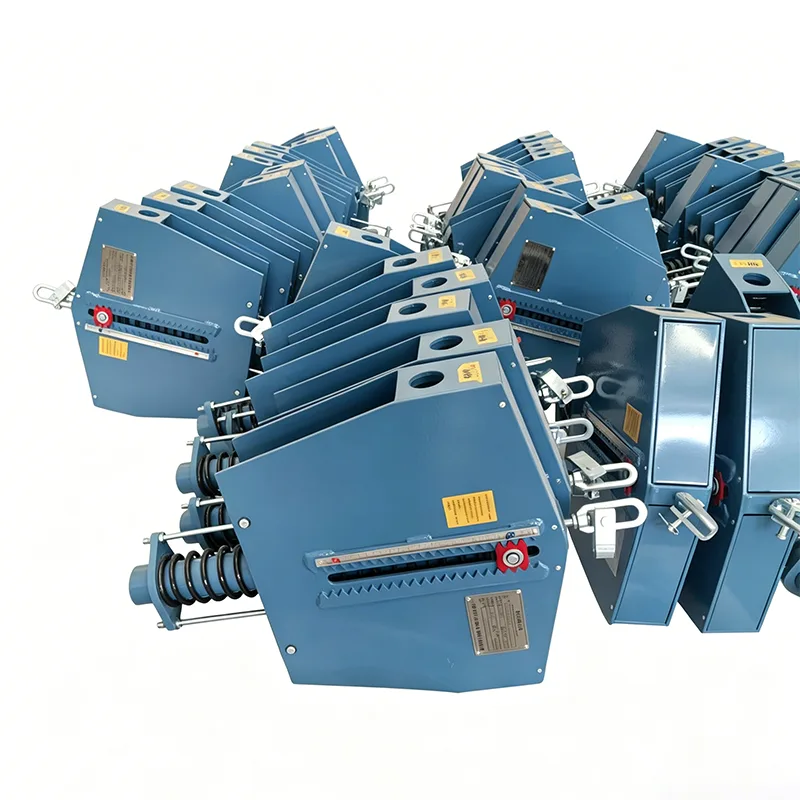

Падтрымка пастаяннай спружыны для трубаправода - гэта прылада падтрымкі пастаяннай сілы базавага тыпу, спецыяльна распрацаванае для ніжняй падтрымкі трубаправодаў, прыдатнае для ўмоў працы, калі над трубаправодам няма прасторы для ўздыму і патрабуецца падтрымка ад падмурка або платформы ўверх.
У адрозненне ад падвесных тыпаў, спружынная апора з пастаяннай сілай размяшчаецца непасрэдна на сталёвых бэльках, бетонных падмурках або апорных сталёвых канструкцыях і злучаецца з ніжняй часткай трубаправода праз падставу. На працягу ўсяго працэсу вертыкальнага цеплавога перамяшчэння трубаправода, ён заўсёды стварае стабільную апорную сілу з хуткасцю змены нагрузкі, якая кантралюецца ў межах ±5%, прынцыпова выключаючы дадатковыя нагрузкі, выкліканыя цеплавым зрушэннем.
З моманту свайго заснавання ў 2012 годзе кампанія Yangzhou Tianshun Pipeline Technology паставіла дзясяткі тысяч набораў прадуктаў падтрымкі трубаправодаў для энергетычных і нафтахімічных праектаў у больш чым 40 краінах па ўсім свеце, назапашваючы багаты вопыт прымянення на месцы.
У адпаведнасці з галіновым стандартам NB/T 47038—2019 Спружынныя апоры і падвескі з пастаяннай сілай у спалучэнні з вопытам інжынернай практыкі крытэрыі выбару наступныя:
|
Умова рашэння |
Рэкамендаванае рашэнне |
|
Вертыкальнае цеплавое зрушэнне трубаправода > 12 мм |
Аддайце перавагу спружынным апорам і вешалкам пастаяннай сілы |
|
Вертыкальнае цеплавое зрушэнне трубаправода ≤ 12 мм |
Апоры для спружын з пераменнай сілай і вешалкі неабавязковыя |
|
Патрабаванне хуткасці змены нагрузкі ≤ 6% |
Неабходна выбраць спружынныя апоры і падвескі пастаяннай сілы |
|
Падключаецца да адчувальнага абсталявання (паравых турбін, помпаў, кампрэсараў) |
Неабходна выбраць спружынныя апоры і падвескі пастаяннай сілы |
|
Няма пад'ёмнай прасторы над трубаправодам |
Выберыце падтрымку пастаяннай спружыны для канвеера (падтрымка базавага тыпу) |
|
Бэлькі стальной канструкцыі над трубаправодам |
Спружынныя вешалкі з пастаяннай сілай неабавязковыя |
▶ Рабочая нагрузка на трубаправод (уключаючы вагу трубаправода, асяроддзя і ізаляцыйнага пласта)
▶ Значэнне вертыкальнага цеплавога зрушэння трубаправода з халоднага стану ў гарачы
▶ Дыяпазон тэмператур працоўнага асяроддзя
▶ Абмежаванні прасторы для ўстаноўкі на месцы
▶ Патрабаванні да стандарту выканання (нацыянальны стандарт / хімічны стандарт / стандарт магутнасці)
|
Параметр Катэгорыя |
Тэхнічныя індыкатары |
Заўвагі |
|
Дыяпазон нагрузкі |
0,5 кН ~ 800 кН |
Спецыфікацыі звышвялікай нагрузкі можна наладзіць |
|
Дыяпазон водазмяшчэння |
50 мм ~ 400 мм |
Рэкамендуемы запас перамяшчэння 20%. |
|
Сталасць нагрузкі |
≤±5% |
Перавышэнне патрабаванняў нацыянальнага стандарту ≤6% |
|
Працоўная тэмпература |
-20℃ ~ 450℃ |
Наладжваецца пад асаблівыя ўмовы працы |
|
Дыяпазон рэгулявання нагрузкі |
±10% |
Даступная дакладная рэгуляванне на месцы |
|
Тып ўстаноўкі |
Падтрымка базавага тыпу |
Ніжняя ўстаноўка ўкаранення |
|
Стандарты выканання |
NB/T 47038, HG/T 20644, GB/T 17116 |
Можа прытрымлівацца стандартаў, вызначаных кліентам |
|
Вясновы матэрыял |
Спружынная сталь 60Si2MnA |
Працэс вакуумнай тэрмічнай апрацоўкі |
|
Матэрыял абалонкі |
Канструкцыйная сталь Q345B |
Інтэгральная зварка фармоўка |
|
Пункт параўнання |
Падтрымка спружыны Constant Force |
Падтрымка спружыны з пераменнай сілай |
Жорсткая фіксаваная падтрымка |
|
Хуткасць змены нагрузкі |
≤±5% |
15%~25% |
100% (без кампенсацыі зрушэння) |
|
Прыдатнае зрушэнне |
>12 мм, максімум 500 мм |
≤50 мм |
0 (без зрушэння) |
|
Ўплыў на напружанне ў трубаправодзе |
Амаль без дадатковага стрэсу |
Пэўны дадатковы стрэс |
Моцная канцэнтрацыя стрэсу |
|
Абарона абсталявання |
Лепшае, мінімальная цяга |
Сярэдні |
Дрэнна, цяга прама перадаецца |
|
Канструктыўная складанасць |
Адносна высокі |
Просты |
Самы просты |
|
Кошт закупкі |
Адносна высокі |
Сярэдні |
Самы нізкі |
|
Кошт поўнага жыццёвага цыкла |
Самы нізкі (не патрабуе абслугоўвання, працяглы тэрмін службы) |
Сярэдні |
Самы высокі (частае тэхнічнае абслугоўванне) |
|
Рэкамендуемыя сцэнарыі |
Трубаправоды высокай тэмпературы і высокага ціску на вялікія адлегласці, падключэнне адчувальнага абсталявання |
Трубаправоды сярэдняга і малога дыяметра пры агульнай тэмпературы |
Кароткія трубаправоды без цеплавога перамяшчэння |
Нягледзячы на тое, што першапачатковы кошт закупкі Constant Spring Support для трубаправода адносна высокі, з пункту гледжання поўнага жыццёвага цыкла, які складае больш за 10 гадоў, яго поўны кошт пераўзыходзіць іншыя рашэнні з-за таго, што не патрабуе абслугоўвання, высокай надзейнасці і нізкай частаты адмоваў.
▶ Уся спружынная сталь паходзіць ад буйных айчынных сталеліцейных заводаў з сертыфікатамі на матэрыялы
▶ Выпрабаванне цвёрдасці і паўторная праверка складу праводзяцца перад закладкай на захоўванне кожнай партыі спружынных матэрыялаў
▶ Зварачныя матэрыялы адпавядаюць асноўнаму металу і праходзяць кваліфікацыю працэдуры зваркі
▶ Спружыны пасля намоткі падвяргаюцца вакуумнай тэрмічнай апрацоўцы для ліквідацыі ўнутранага напружання
▶ Кожная спружына асобна выпрабоўваецца пад нагрузкай з запісам крывых нагрузкі і перамяшчэння
▶ Выпрабаванне поўнага ходу праводзіцца пасля поўнай зборкі, каб пераканацца, што сталасць адпавядае стандартам
▶ Антыкаразійная апрацоўка паверхні: пескаструйная ачыстка ад іржы + эпаксідная цынкавая грунтоўка + верхняе пакрыццё
Кожная пастаянная спружынная падтрымка трубаправода перад пастаўкай праходзіць наступныя праверкі з выдачай справаздач:
▶ Праверка знешняга выгляду і памераў
▶ Выпрабаванне сталасці нагрузкі пры поўным ходзе
▶ Праверка функцыі прылады блакавання
▶ Каліброўка індыкатара перамяшчэння
|
Праблема на месцы |
Магчымая прычына |
Рашэнне |
|
Ненармальны шум ад апоры падчас перамяшчэння трубаправода |
Трэнне паміж ролікам і накіроўвалай рэйкай |
Рэгулярна наносіце змазку |
|
Фактычнае водазмяшчэнне не адпавядае праекту |
Адхіленне разліку напружання ў трубаправодзе |
Нагрузку на месцы можна дакладна наладзіць у дыяпазоне ±10%. |
|
Празмернае сціск спружыны |
Няправільны выбар або перагрузка |
Пералічыць нагрузку і замяніць адпаведную мадэль |
|
Дэфармацыя падставы падтрымкі |
Недастатковая трываласць ўкаранення падмурка |
Ўмацаванне падмурка або павелічэнне плошчы апоры |
|
Моцная карозія |
Моцная каразійная ўздзеянне на навакольнае асяроддзе |
Выберыце матэрыял з нержавеючай сталі або дадайце антыкаразійнае пакрыццё |
1. Тэхнічная кансультацыя: прафесійная каманда продажаў дае прапановы па выбары на аснове параметраў вашага канвеера
2. Пацвярджэнне схемы: выдача спецыфікацый і расцэнак на прадукцыю, пацверджанне тэхнічных патрабаванняў і часу дастаўкі
3.Вытворчасць і вытворчасць: вырабляйце ў адпаведнасці з заказамі, падчас працэсу даступная зваротная сувязь аб ходзе вытворчасці
4. Праверка завода: поўная праверка з прыкладаемымі пратаколамі выпрабаванняў і кваліфікацыйнымі сертыфікатамі
5. Лагістыка і дастаўка: дастаўка 7-15 дзён для звычайных мадэляў, індывідуальныя прадукты дастаўляюцца ў адпаведнасці з узгодненым цыклам
6.Пасляпродажная падтрымка: прадастаўленне рэкамендацый па ўстаноўцы, рэагаванне на праблемы з якасцю прадукцыі на працягу 24 гадзін
Кампанія Yangzhou Tianshun Pipeline Technology заўсёды прытрымліваецца бізнес-філасофіі «стабільнай якасці, прафесійнага абслугоўвання». Нашы прадукты стабільна працуюць у інжынерных праектах больш чым у 40 краінах, уключаючы ЗША, Вялікабрытанію, Бразілію, Сінгапур і Паўднёвую Афрыку. Выбар Constant Spring Support для трубаправода азначае выбар надзейнага рашэння для падтрымкі трубаправода, праверанага сусветнай інжынернай практыкай.
