Гідраўлічныя дэмпферы - гэта адчувальныя да хуткасці стрымліваючыя прылады, якія выкарыстоўваюцца для абароны трубаправодных сістэм і абсталявання ад раптоўных дынамічных нагрузак - такіх як сейсмічныя падзеі, гідраўлічныя ўдары, паравыя ўдары, парывы ветру і пераходныя працэсы адключэння помпы - адначасова дазваляючы бесперашкодны павольны рух ад цеплавога пашырэння і сціску. У адрозненне ад спружынных апор, якія нясуць вагу трубы, гідраўлічныя дэмпферы не нясуць статычнай нагрузкі ў нармальных умовах працы; яны ўключаюцца толькі тады, калі хуткасць трубы перавышае зададзены парог.
Трубаправодная тэхналогія Янчжоу Цяньшуньвырабляе гідраўлічныя дэмпферы, прызначаныя для выкарыстання ў энергетычных, нафтахімічных і ядзерных сістэмах трубаправодаў. Кожны блок выкарыстоўвае поршань, які рухаецца праз гідраўлічную вадкасць у герметычным цыліндры. Пры павольных хуткасцях - тыповых для тэрмічнага росту - вадкасць свабодна праходзіць праз калібраваныя адтуліны, а дэмпфер аказвае нязначнае супраціўленне. Калі раптоўная падзея рухае трубу хутчэй, чым хуткасць спрацоўвання, паток адтуліны становіцца абмежаваным, ціск вадкасці павялічваецца, і дэмпфер пераходзіць у рэжым жорсткага абмежавання, перадаючы дынамічную нагрузку на канструкцыю будынка.

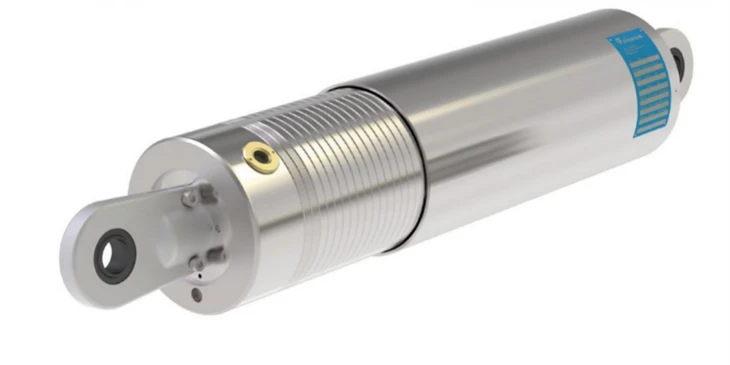

Нашы стандартныя гідраўлічныя дэмпферы маюць цыліндр з вугляродзістай або легаванай сталі, загартаваны поршневы шток з устойлівым да карозіі пакрыццём і высокапрадукцыйную гідраўлічную вадкасць, разлічаную на шырокі дыяпазон тэмператур. Канцавыя злучэнні даступныя ў некалькіх канфігурацыях, уключаючы вушка стрыжня, цапфы, шаравыя шарніры і разьбовыя канцы, што дазваляе ўсталёўваць у любой арыентацыі - гарызантальнай, вертыкальнай або пад вуглом.
Кожны дэмпфер напоўнены на заводзе, апячатаны і папярэдне пратэставаны. Унутраная цеплавая кампенсацыя ўлічвае змены аб'ёму вадкасці з-за ваганняў тэмпературы навакольнага асяроддзя, прадухіляючы памылковае блакіраванне або непажаданую папярэднюю нагрузку ў звычайным рэжыме.
Грузападымальнасць вагаецца ад прыблізна 5 кН да 500 кН і вышэй для спецыяльных звышмоцных блокаў. Стандартныя ходы ўключаюць 100 мм, 150 мм, 200 мм, 300 мм і 500 мм, з больш доўгімі ходамі па запыце. Хуткасць спрацоўвання - хуткасць, з якой дэмпфер пераходзіць ад свабоднага руху да абмежавання - звычайна калібруецца паміж 5 мм/с і 50 мм/с у залежнасці ад спецыфікацыі праекта і можа быць настроена ў адпаведнасці з індывідуальнымі патрабаваннямі ўстаноўкі.
Дыяпазон працоўных тэмператур для стандартных блокаў складае ад -40°C да +120°C, для спецыяльных прымянення даступныя высокатэмпературныя варыянты і ядзерныя вадкасці.
Нашы гідраўлічныя дэмпферы распрацаваны і пратэставаны ў адпаведнасці з дзеючымі міжнароднымі стандартамі, уключаючы MSS SP-69, ASME B31.1, ASME B31.3 і патрабаванні IEEE для ядзернай службы. Перад адпраўкай кожны блок праходзіць функцыянальныя выпрабаванні, выпрабаванні ціскам і герметычнасць. Для ядзерных праектаў і праектаў з высокімі спецыфікацыямі мы можам прадаставіць поўную кваліфікацыйную дакументацыю, уключаючы цыклічныя выпрабаванні, старэнне навакольнага асяроддзя і справаздачы па сейсмічнай кваліфікацыі, калі патрабуецца.
Гідраўлічныя дэмпферы ўказваюцца ўсюды, дзе сістэма трубаправодаў павінна свабодна рухацца ў тэмпературных умовах, але павінна быць стрымана ад дынамічных падзей. Першасныя ўстаноўкі ўключаюць у сябе магістральныя параправоды і трубаправоды падачы вады на цеплавых і атамных электрастанцыях, контуры цепланосбіта рэактараў, лініі перадачы СПГ і СНГ, трубаправоды на выхадзе з печаў нафтаперапрацоўчага завода, тэхналагічныя лініі высокага ціску і трубаправоды па перасечанай мясцовасці ў сейсмічных зонах.
Гідраўлічныя дэмпферы амаль заўсёды з'яўляюцца часткай усёабдымнай схемы падтрымкі труб, якія працуюць разам з іншымі кампанентамі, а не замяняюць іх. Падвескі са зменнай спружынай і падвескі з пастаяннай спружынай нясуць вагу трубы і прыстасоўваюцца да павольнага тэрмічнага руху, у той час як дэмпферы забяспечваюць паралельнае дынамічнае абмежаванне ў той жа або сумежных кропках апоры. На лініях, абсталяваных металічнымі сильфонными кампенсатарамі, дэмпферы абараняюць сильфоны ад празмернага расцяжэння або празмернага сціску падчас пераходных з'яў.
Наш больш шырокі асартымент прадукцыі ахоплівае поўны пакет падтрымкі і гнуткасці трубаправодаў: спружынныя апоры і спружынныя падвескі ўсіх тыпаў, цвёрдыя апоры для труб, апоры для абутку для труб, папярэдне ізаляваныя апоры для труб для халоднай і гарачай эксплуатацыі і поўная лінейка кампенсатараў. Гэта дазваляе EPC-падрадчыкам і канчатковым карыстальнікам атрымліваць дэмпферы, апоры і кампаненты пашырэння ад аднаго вытворцы, спрашчаючы каардынацыю і адказнасць за якасць.

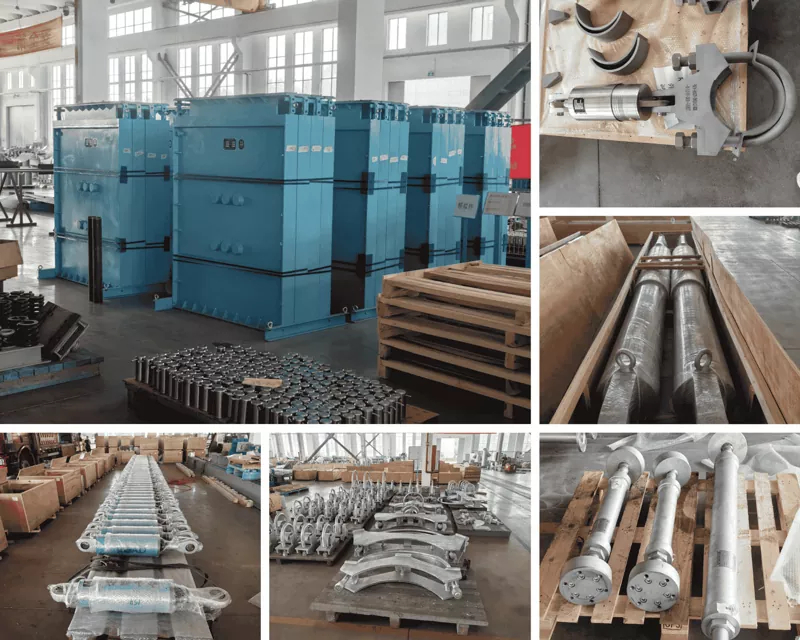

Кожны гідраўлічны дэмпфер збіраецца і выпрабоўваецца на нашым прадпрыемстве ў адпаведнасці з нашай сістэмай менеджменту якасці ISO 9001:2015. Мы дапамагаем кліентам у падборы памераў, рэкамендацыях па ўсталёўцы і рэкамендацыях па планавым тэхнічным абслугоўванні. Стандартны час выканання адзінак па каталогу складае ад трох да пяці тыдняў, паскораная вытворчасць даступная па папярэдняй дамове. Дзякуючы больш чым 14-гадоваму вопыту паставак кампанентаў трубаправодаў больш чым у 45 краін, мы пастаўляем як гатовыя, так і цалкам індывідуальныя дэмпферныя рашэнні для важных інфраструктурных праектаў па ўсім свеце.
У чым розніца паміж гідраўлічным дэмпферам і спружыннай вешалкай?
Спружынныя вешалкі - гэта апорныя апоры, якія нясуць вагу трубы, адначасова забяспечваючы цеплавы рух. Гідраўлічныя дэмпферы не нясуць статычнай нагрузкі; яны ўяўляюць сабой стрымліваючыя прылады, якія застаюцца свабоднымі пры павольных цеплавых хуткасцях, але цвёрда фіксуюцца пры раптоўнай дынамічнай падзеі, такой як землятрус або гідраўдар. Яны часта ўсталёўваюцца разам у адным месцы трубы.
Што азначае "хуткасць спрацоўвання"?
Хуткасць спрацоўвання, або хуткасць блакіроўкі, - гэта хуткасць поршня, пры якой дэмпфер пераключаецца з рэжыму свабоднага руху з нізкім супраціўленнем у рэжым жорсткага абмежавання. Ён адкалібраваны шляхам рэгулявання памеру ўнутраных адтулін для патоку. Тыповыя значэнні ў дыяпазоне ад 5 мм/с да 50 мм/с, выбраныя такім чынам, што нармальны цеплавы рост ніколі не дасягае хуткасці запуску, але дынамічныя падзеі заўсёды перавышаюць яе.
Ці патрабуюць гідраўлічныя дэмпферы абслугоўвання?
Так, але праз вялікія прамежкі часу. Пры нармальных умовах эксплуатацыі мы рэкамендуем праверку кожныя тры-пяць гадоў і поўны рамонт, уключаючы замену вадкасці і абнаўленне ўшчыльнення, кожныя дзесяць гадоў. Тэрмін службы залежыць ад тэмпературы, колькасці цыклаў і ўмоў навакольнага асяроддзя. Для цяжкіх эксплуатацыйных або ядзерных прымянення выконваюцца меншыя інтэрвалы праверкі ў адпаведнасці са спецыфікацыяй праекта.
Ці можна ўсталяваць дэмпфер ў любым кірунку?
так. Гідраўлічныя дэмпферы функцыянуюць у любой арыентацыі - гарызантальнай, вертыкальнай або нахіленай - таму што поршань дзейнічае ў рэжыме чыстага восевага расцяжэння і сціску незалежна ад сілы цяжару. Кантавыя злучэнні (штыфты, шаравыя шарніры, вушка стрыжня) падбіраюцца ў адпаведнасці з вуглом ўстаноўкі і тыпам канструктыўнага мацавання.
Як мне вызначыць памер гідраўлічнага дэмпфера для маёй трубаправоднай сістэмы?
Памер заснаваны на максімальнай дынамічнай нагрузцы, якую павінен стрымліваць дэмпфер, і агульным цеплавым удары, які ён павінен вытрымаць без дна. Дынамічныя нагрузкі звычайна ўзнікаюць у выніку аналізу напружання трубы пры сейсмічных, гідраўдарных або ветравых нагрузках. Наша каманда інжынераў можа дапамагчы з выбарам памераў, калі вы ўкажаце чаканую нагрузку, неабходны ход, працоўную тэмпературу і прыдатны код праекта.
