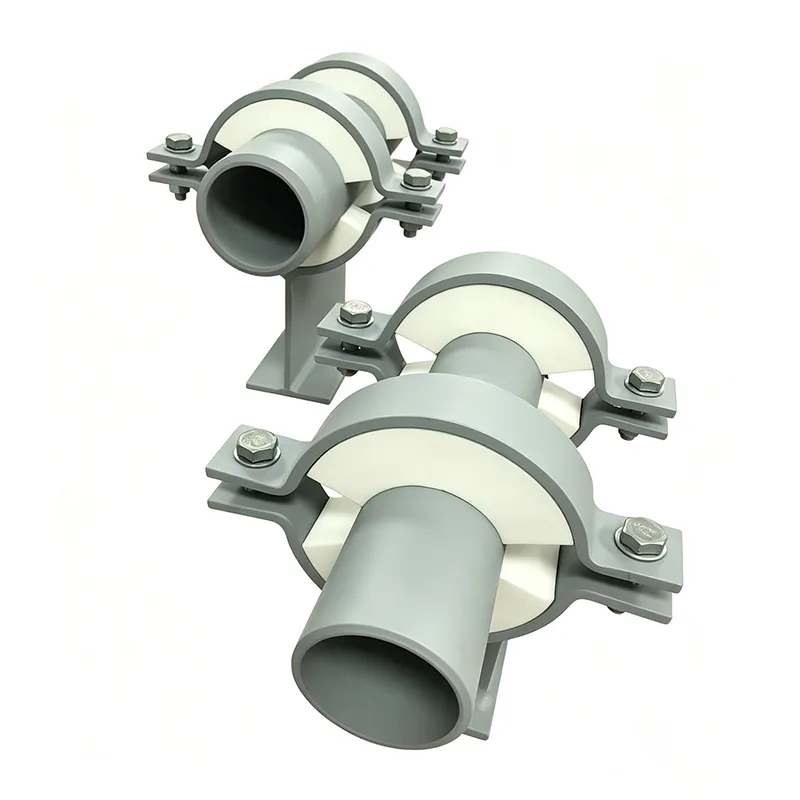

Калі вы калі-небудзь праходзілі міма астуджанай вадаправода ў вільготны дзень і заўважылі мокры ўчастак вакол апоры трубы, вы дакладна бачылі, што прадухіляе папярэдне ізаляваная апора трубы. УЦяньшунь, мы вырабляем гэтыя апоры для халодных ліній, крыягенных трубаправодаў і гарачых тэхналагічных ліній, дзе ізаляцыя павінна заставацца бесперапыннай праз кропку апоры. Больш за 14 гадоў мы пастаўлялі іх у тэрміналы СПГ, раённыя ахаладжальныя ўстаноўкі, прадпрыемствы па перапрацоўцы харчовых прадуктаў і куды заўгодна, дзе сустракаюцца халодныя трубы і навакольнае паветра.
Стандартны абутак для труб або апора для труб выдатна працуе для неізаляваных ліній, але ў той момант, калі вы дадаеце ізаляцыю, вы ствараеце праблему: кропка апоры становіцца цеплавым мастом. На халоднай лініі гэта азначае кандэнсацыю, назапашванне лёду і, у канчатковым выніку, карозію. На гарачай лініі гэта шлях для ўцечкі цяпла прама ў канструкцыйную сталь. Папярэдне ізаляваная апора для труб вырашае гэтую праблему, убудоўваючы цвёрды ізаляцыйны блок у сам апорны башмак — труба застаецца ізаляванай, нагрузка пераносіцца, а кропка расы застаецца там, дзе ёй належыць.
Папярэдне ізаляваныя апоры для труб - гэта не проста ізаляцыя з металічным кранштэйнам вакол іх. Яны з'яўляюцца канструктыўнымі элементамі, якія нясуць нагрузку, і яны павінны вытрымліваць такую ж вагу, рух і выпадковыя ўдарныя нагрузкі, што і любая труба. На вертыкальных трасах, дзе леска таксама павінна паглынаць цеплавыя руху, мы часта пастаўляем іх побачспружынныя вешалкіабозменныя спружынныя апоры. На доўгіх гарызантальных стойках яны працуюць разам з пастаяннымі спружыннымі апорамі ў крытычных кропках мацавання, забяспечваючы поўную падтрымку і поўную ізаляцыю халоднай трубы ўсюды.
| Параметр пункт | Тыповыя значэнні / адз |
| Тэмпература абслугоўвання | -196°C да +120°C |
| Ізаляцыйны матэрыял | HDPU (паліурэтана высокай шчыльнасці) / поліізацыянурат (PIR) / пермалі |
| Шчыльнасць ўцяпляльніка | 160 кг/м³, 224 кг/м³, 320 кг/м³ |
| Трываласць на сціск | ≥ 2,5 МПа / 5,0 МПа |
| Цеплаправоднасць | ≤ 0,035 Вт/(м·K) пры 24°C |
| Матэрыял калыскі/абутку | Нержавеючая сталь (SS304/SS316L) / нізкатэмпературная вугляродзістая сталь (A333 Gr.6) |
| Параізаляцыя | Бутылавы каўчук / лавсан / алюмініевая фальга |
| Вогнеўстойлівасць | Клас B1 / ASTM E84 клас A |
| Адпаведнасць стандарту | Стандарт CINI, MSS SP-58 |
| Матэрыял параізаляцыі | Бутылавы каўчук / майлар / алюмініевая фальга |
| Парапранікальнасць | ≤ 0,02 Perm-цалі (адпавядае стандарту ASTM E96) |
| Герметызацыя / склейванне | Высокатрывалы крыягенны клей |
| Анты-кандэнсацыя | 100% герметычны |
ANSI/MSS SP‑58 – Апоры і падвескі для труб
ASME B31.3 і B31.1 – тэхналагічныя і электраправодныя трубаправоды
EN 13480 – Металічныя прамысловыя трубаправоды (дзе дастасавальна)
GB/T 17116 – кітайскі стандарт для апор для труб
Наша фабрычная сістэма якасці сертыфікавана па ISO 9001:2015, і мы забяспечваем поўную прасочвальнасць матэрыялу з кожным заказам. Для СПГ і крыягенных праектаў мы таксама можам уключыць сертыфікаты выпрабаванняў на ўдар пры нізкай тэмпературы для сталёвых кампанентаў.
Q1: Як даведацца, якая таўшчыня ізаляцыі мне патрэбна?
Таўшчыня ізаляцыі апоры павінна адпавядаць таўшчыні ізаляцыі трубы або быць крыху менш (але не нашмат), каб пазбегнуць адукацыі шчылін. Калі ваша труба мае пенашкло таўшчынёй 80 мм, мы паставім унутр чаравіка ізаляцыю мінімум 70-80 мм. Дакладная колькасць залежыць ад патрабаванняў да цеплаправоднасці і рызыкі кандэнсацыі на паверхні. Дашліце нам свае характарыстыкі ізаляцыі, і мы ўзгаднім іх.
Пытанне 2: Ці могуць папярэдне ізаляваныя апоры для труб працаваць з гарачымі лініямі, ці яны прызначаны толькі для халодных?
Абодва. Яны прадухіляюць страты цяпла на паравых і гарачых алейных лініях гэтак жа добра, як яны прадухіляюць кандэнсацыю на халодных лініях. Для прымянення пры высокіх тэмпературах вышэй за 200°C мы выбіраем ізаляцыйныя матэрыялы, такія як мінеральная вата або сілікат кальцыя, якія не разбураюцца пры павышаных тэмпературах.
Пытанне 3: гэтыя апоры можна зварваць у палявых умовах, ці яны пастаўляюцца ў поўным зборы?
Нашы папярэдне ізаляваныя апоры звычайна пастаўляюцца ў выглядзе поўнага вузла, гатовага да зварвання або заціску на трубе. Ізаляцыйны блок папярэдне ўмацоўваецца ў сталёвы сядло, а параізаляцыя ўшчыльняецца на заводзе. Гэта эканоміць велізарную колькасць палявых работ у параўнанні з стварэннем ізаляцыйнай скрынкі вакол стандартнага абутку на месцы.
Q4: Ці можаце вы сканструяваць слізгальную папярэдне ізаляваную апору для труб?
так. Мы прымацоўваем слізгальную пласціну з ПТФЭ да ніжняга боку апорнай пласціны або забяспечваем паліраваную паверхню з нержавеючай сталі. Гэта дазваляе трубе рухацца па восі, застаючыся цалкам ізаляванай. Мы таксама прапануем кіраваныя версіі з бакавымі ўпорамі, распрацаваныя ў адпаведнасці з вашымі патрабаваннямі да руху напружання ў трубе.
Q5: Як адправіць іх, не пашкодзіўшы ізаляцыю?

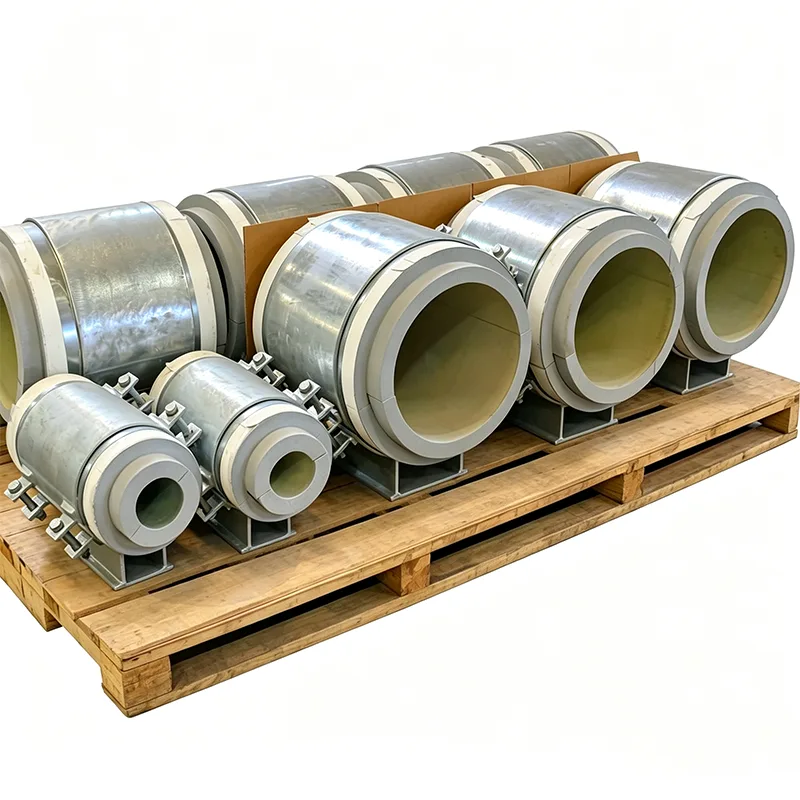

Ізаляцыйны блок утоплены ўнутр сталёвага сядла і абаронены апорнай плітой. Мы таксама дадаем часовую абарону краёў і спакуем кожную апору ў драўляную скрыню або на паддон з пенапластавай пракладкай вакол ізаляцыі. Мы адправілі тысячы такіх на Блізкі Усход і ў Паўднёва-Усходнюю Азію, і мы не бачым праблемы з пашкоджанай кандэнсатам ізаляцыяй.
Кожная папярэдне ізаляваная апора для труб праходзіць праверкі, якія выходзяць за рамкі праверкі памераў:
Праверка трываласці на сціск партыі ізаляцыі
Тэст на водапаглынанне пенапластаў з закрытымі ячэйкамі (адпаведна ASTM C272 або аналагічным)
Цэласнасць сувязі паміж ізаляцыяй і сталёвым сядлом (візуальнае і механічнае выпрабаванне кранам)
Праверка памераў радыуса сядла, плоскасці падставы і выраўноўвання адтулін для нітаў
Праверка цэласнасці параізаляцыі
Тэст на апорную здольнасць пры поўнай зборцы для крытычных заказаў або заказаў прататыпаў
Дакументацыя ўключае ў сябе сертыфікаты матэрыялаў для сталі і ізаляцыі, зводку выпрабаванняў і фотазапіс кожнай маркіраванай апоры перад упакоўкай.
Апоры для папярэдне ізаляваных труб амаль заўсёды вырабляюцца на заказ. Некаторыя з варыянтаў, якія мы вырабілі:
Сядла вялікага памеру для труб СПГ вялікага дыяметра (да 60 цаляў)
Вертыкальныя апоры стаяка з убудаваным ізаляцыйным блокам
Папярэдне ізаляваныя апоры анкернага тыпу для фіксаваных кропак
Вогнетрывалая ізаляцыя (мінеральная вата або пенапласт з набухаючым пакрыццём) для пажаранебяспечных зон
Сядло і фурнітура з нержавеючай сталі для прыбярэжных або марскіх установак
Раздзельная канструкцыя для мадэрнізацыі існуючых ліній без разрэзу
Вам не трэба ізаляваць нашу апору. Мы пабудуем падтрымку вакол вашай ізаляцыі.
Заўсёды ўлічвайце параізаляцыю. На халодных лініях вільгаць трапляе ў ізаляцыйны блок, калі ўшчыльненне не ідэальнае, і калі ізаляцыя намакае, яе цеплавыя характарыстыкі падаюць з абрыву. Мы асабліва ўважліва ставімся да ўшчыльнення краёў і рэкамендуем брыгадзе абследаваць бар'ер да і пасля зваркі.
У вертыкальных трубаправодах для папярэдне ізаляванай апоры трубы можа спатрэбіцца іншая сістэма перадачы нагрузкі, чым для гарызантальнай. Ізаляцыйны блок нясе поўную вагу пры сціску для гарызантальных ліній, але для вертыкальных ліній апора часта патрабуе сталёвага зрэзнага хамута, які ўваходзіць у зачапленне праз ізаляцыю. Мы можам уключыць гэта ў дызайн.
Калі труба будзе падвяргацца гідраіспытанням, улічыце, што падчас выпрабавання яна будзе мець тэмпературу навакольнага асяроддзя і можа пацець. Гэта нармальна, але гэта таксама першы раз, калі многія каманды сайта бачаць кандэнсат на апоры. Заўвага ў кіраўніцтве па ўстаноўцы, якая тлумачыць гэта, можа пазбавіць ад мноства непатрэбных запытаў.
Пры замове дайце нам графік труб, тып і таўшчыню ізаляцыі, а таксама праектны рух (пры слізгаценні). Гэтыя тры пункты дадзеных дазваляюць нам прапанаваць тэхнічна абгрунтаваны дызайн у першай цытаце, без пераходаў наперад і назад.

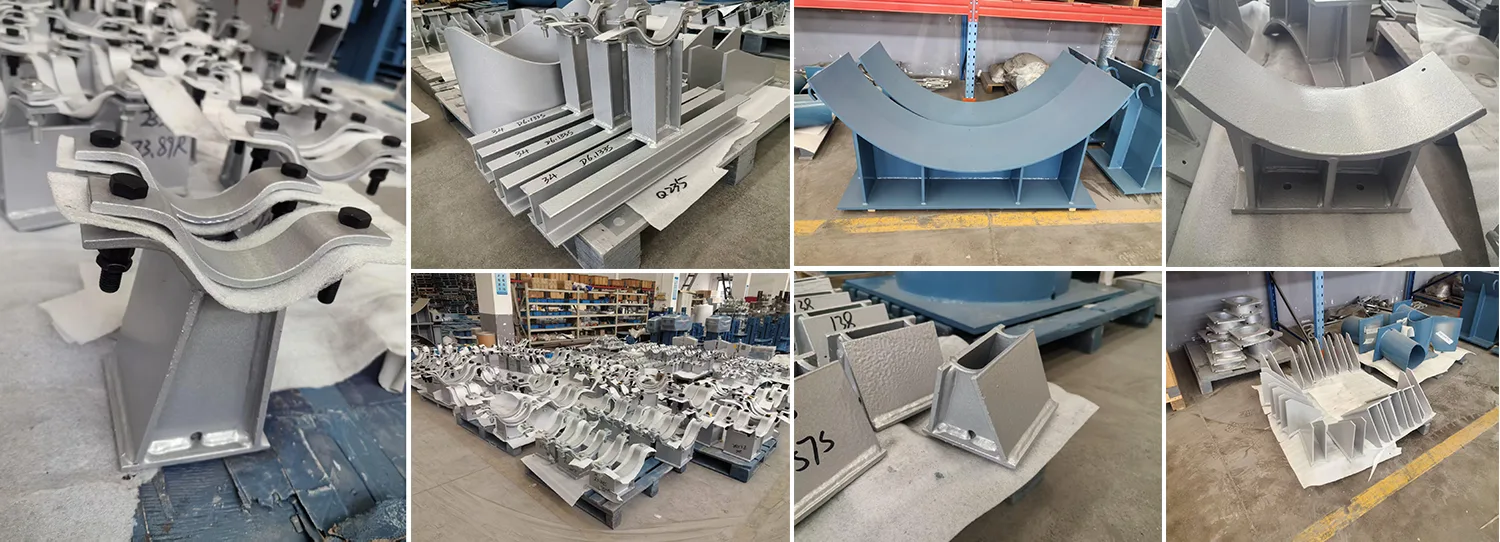

Папярэдне ізаляваная трубаправодная апора знаходзіцца на стыку канструкцыі і цеплавога праектавання. Няправільная частка любой дэталі апоры альбо механічна выйдзе з ладу, альбо ўбярэ вільгаць і перастане ізаляваць. Мы наладжвалі абедзве часткі на працягу 14 гадоў, і наша фабрыка ў Янчжоу мае вытворчасць, наладжаную для іх эфектыўнага вырабу — ад рэзкі сталёвага сядла да склейвання ізаляцыі і герметызацыі параізаляцыі.
Больш за 70% нашых заказаў паступаюць ад кліентаў, якія праверылі нас адзін раз і вяртаюцца зноў. Мы пастаўляем папярэдне ізаляваныя апоры па ўсім свеце, часта ў камплекце з нашымі апорамі для труб, спружыннымі падвескамі і пастаяннымі спружыннымі апорамі, таму ўвесь пакет апор для труб пастаўляецца разам, пазначаны і гатовы да ўстаноўкі.
Калі ў вашым наступным праекце ёсць халодныя лініі, крыягенныя лініі або ізаляваныя гарачыя лініі, якія патрабуюць належнай цеплавой ізаляцыі ў кропках падтрымкі, дашліце нам свае характарыстыкі ізаляцыі і спіс падтрымкі труб. Мы распрацуем прамую цану на заводзе з дакладным графікам дастаўкі. Як заўсёды, вы можаце наведаць наш завод і паглядзець, як мы ствараем і тэстуем гэтыя апоры перад іх адпраўкай.
