Мы рабілі спружынныя апоры стЦяньшуньвось ужо 14 гадоў. Гэта не самая яркая частка трубаправоднай сістэмы, але калі цеплаэлектрастанцыя запускаецца або лінія СПГ астывае, гэтыя кампаненты спакойна выконваюць цяжкую працу. Больш за 70% нашых заказаў паступаюць ад пастаянных кліентаў — EPC, інжынірынгавых фірмаў і ўладальнікаў заводаў, якія паспрабавалі астатняе і застаюцца з намі. Наша вясновая падтрымка працуе ў больш чым 45 краінах, ад блізкаўсходніх нафтаперапрацоўчых заводаў да хімічных прадпрыемстваў Паўднёва-Усходняй Азіі.
На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.
Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.
Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.
Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.
Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.
Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.
Калі вы вызначаеце спружынныя апоры, першае рэальнае рашэнне - паміж двума тыпамі. Калі рух трубы ўмераны і некаторыя змены нагрузкі прымальныя, тозменныя спружынныя апорырабіць працу якасна і зніжаць выдаткі. Калі падлучанае абсталяванне — напрыклад, паравая турбіна або кампрэсарная насадка — не вытрымлівае значных змен нагрузкі, вам трэбапастаянныя спружынныя апоры. Яны падтрымліваюць амаль плоскую апорную сілу на ўсім дыяпазоне ходу. Нашы інжынеры дапамогуць вам выбраць правільны тып на аснове вашых дадзеных аналізу стрэсу, а не здагадак.
| Табліца спецыфікацый зменнай спружыны | Прыклад |
|---|---|

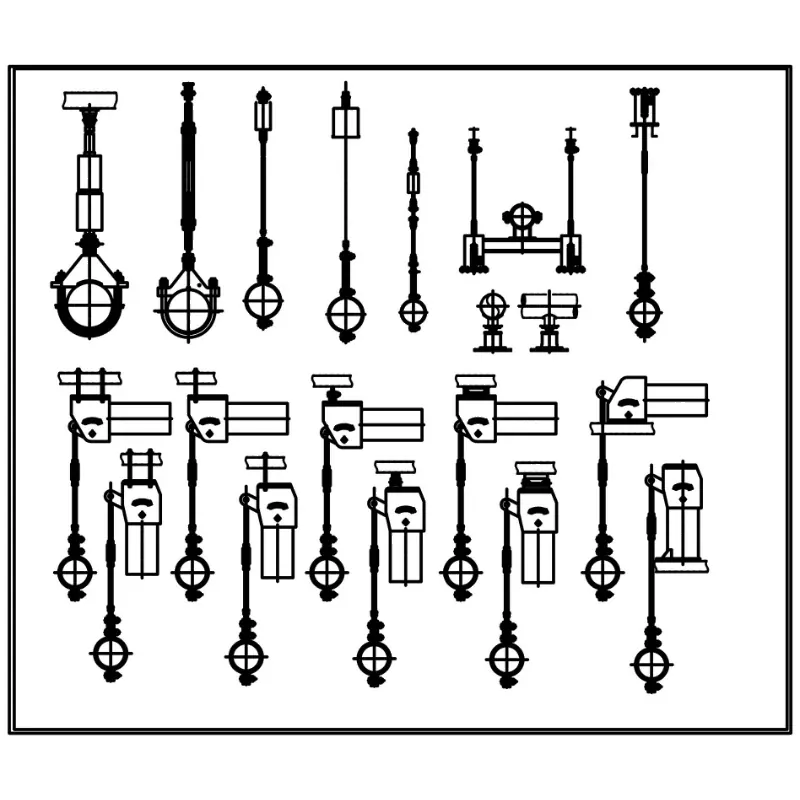

| Тып / канфігурацыя вешалкі | Тып A, B, C, D, E, F, G |
| Вясновы памер / № | No0 - No22 |
| Дыяпазон падарожжаў | 30 мм, 60 мм, 90 мм, 120 мм, 180 мм |
| Аперацыйная нагрузка | 0,2 кН - 400 кН |
| Усталяваная нагрузка (халодная нагрузка) | кН / кгс |
| Працоўная нагрузка (гарачая нагрузка) | кН / кгс |
| Кірунак руху | Уверх / уніз |
| Зменлівасць (%) | ≤ 25% (стандарт) |
| Апрацоўка паверхні | Гарачае цынкаванне/ афарбаваныя |
| Матэрыял корпуса | Вугляродзістая сталь (Q235/Q355) |
| Табліца спецыфікацый вешалкі пастаяннай спружыны | Прыклад |
|---|---|
| Мадэль / серыя | PH, LH, CA, CS, TH |
| Грузападымальнасць (працоўная) | 0,1 кН - 500 кН |
| Total Travel | 50 мм, 100 мм, 200 мм, 400 мм |
| Фактычнае падарожжа | Да 600 мм |
| Адхіленне нагрузкі (допуск) | ±5% (стандарт) / ±3% (высокі прэч.) |
| Месца ўстаноўкі | Гарызантальны / Вертыкальны |
| Аздабленне жылля | Гарачае цынкаванне / эпаксідная смала |
| Працоўная тэмп. | -20°C да +80°C (навакольнае асяроддзе) |
| Матэрыял шпулькі спружыны | 60Si2Mn / 50CrVA |
| Дыяпазон рэгулявання нагрузкі | ±10% (рэгуляванне поля) |

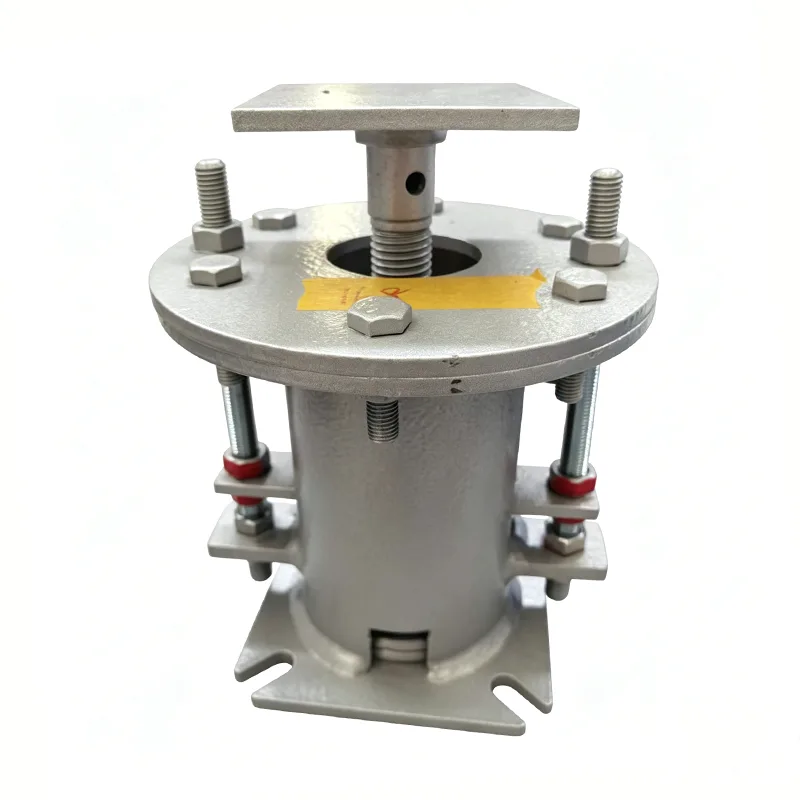

Спружынныя апоры не працуюць ізалявана. Яны амаль заўсёды з'яўляюцца часткай больш шырокай арганізацыі падтрымкі. Звычайная ўстаноўка ўключае жорсткія апоры для труб або башмакі для труб для пераносу вагі, у той час як спружынны блок апрацоўвае вертыкальнае цеплавое перамяшчэнне. Калі вам трэба падтрымаць халодную лінію, мы часта спалучаем спружыны ў зборы з папярэдне ізаляванымі апорамі для труб, каб прадухіліць кандэнсат і назапашванне лёду ў кропцы апоры. Многія кліенты таксама называюць іх па-іншаму - спружыністыя вешалкі - асабліва, калі прылада ўстаноўлена зверху. Тое ж сямейства прадуктаў, толькі іншы стыль мацавання.
Мы не абыходзімся з сыравінай. Кожная партыя пастаўляецца з сертыфікатамі завода, і мы рады падзяліцца поўнай магчымасцю прасочвання з вашай інспекцыйнай групай.
| Кампанент | Агульны матэрыял | Тыповы дыяпазон тэмператур |
|---|---|---|
| Спружына | 60Si2MnA / 50CrVA | -40°C да 250°C |
| Корпус / можа | Сталь Q235B, 20# або SS304 | Навакольнае да сярэдне-высокага |
| Загрузіце фланец і злучальнае абсталяванне | Вугляродзістай сталі A105, SS F304 | Адпавядае класу труб |
| Вешалка і прыстасаванні | Сталь 45# або SS304 | Згодна з праектам спец |
Усе матэрыялы паступаюць з ухваленых кітайскіх металургічных заводаў. Калі ваш праект патрабуе пэўнай маркі, напрыклад, дуплекснай нержавеючай сталі або высокатэмпературных сплаваў, проста паведаміце нам.
Мы вырабляем у адпаведнасці з наступнымі стандартамі па змаўчанні і можам адаптаваць да іншых па запыце:
ASME B31.3 – тэхналагічныя трубаправоды
ANSI/MSS SP-58 – апоры і падвескі для труб
GB/T 17116 – кітайскі стандарт для апор для труб
Таксама даступны DIN, JIS або спецыфікацыі вашага праекта
Наша фабрыка мае сертыфікат ISO 9001:2015, і мы вырабляем поўную сертыфікацыю матэрыялаў EN 10204 3.1 з кожнай пастаўкай.
Q1: Пераменная або пастаянная - як мне вырашыць?
Калі ваш аб'ём трубы не вялікі і змяненне нагрузкі, скажам, на 10-25% цалкам нармальна, апора з зменнай спружынай будзе працаваць нармальна і будзе каштаваць танней. Калі далучанае абсталяванне мае строгую дапушчальную нагрузку на сопла (тыповая для ўваходных адтулін турбіны, злучэнняў кампрэсара або трубаправодаў рэактара), карыстайцеся пастаяннай спружыннай апорай. Дашліце нам свае ізаметрычныя напружанні або даныя аб перамяшчэнні, і мы парэкамендуем правільную мадэль - за гэта бясплатна.
Q2: Якія грузападымальнасць і дыяпазоны перамяшчэння вы можаце паставіць?
Для пераменных спружынных апор наш стандартны дыяпазон ахоплівае некалькі сотняў кілаграмаў да больш чым 20 метрычных тон на адзінку. Пастаянныя спружынныя апоры могуць перавышаць 30 тон для цяжкіх сцен. Ход: звычайна 0–150 мм для зменных блокаў і да 300 мм і больш для пастаянных тыпаў. Карыстальніцкія дыяпазоны перамяшчэння і налады нагрузкі з'яўляюцца звычайнай справай для нас.
Q3: Колькі часу займае дастаўка?
Нарыхтоўка і паўфабрыкаты: 20-25 дзён. Цалкам індывідуальныя заказы: 30–40 дзён. Калі ваш праект знаходзіцца ў сціснутым графіку, пагаворыце з нашай камандай па продажах як мага раней — мы часта можам змяніць вытворчасць у адпаведнасці з крытычнымі тэрмінамі.
Q4: Як спакаваць іх для экспарту?
Меншыя адзінкі ідуць у фумігаванымі драўляныя скрыні. Больш буйныя вузлы прыкручваюцца да сталёвых паддонаў або зварных рам з воданепранікальнай абгорткай. Мы рэгулярна адпраўляем грузы ў парты Блізкага Усходу, Паўднёва-Усходняй Азіі, Еўропы і Паўднёвай Амерыкі. За апошнія тры гады ў нас не было ніводнай прэтэнзіі аб пашкоджанні пры дастаўцы.
Q5: Ці можаце вы паказаць нам спасылкі на праекты?
так. Мы паставілі спружынныя апоры і поўныя пакеты падвесак для труб для электрастанцый з камбінаваным цыклам на Блізкім Усходзе, прадпрыемстваў па перапрацоўцы нікелю ў Інданезіі, хімічных заводаў у Бразіліі і звычайных астраўных трубаправодаў для кітайскіх ядзерных праектаў. Звяжыцеся з намі, каб атрымаць спіс спасылак, які адпавядае вашаму сектару.
Кожную вясну служба падтрымкі, якая пакідае нашу фабрыку ў Янчжоу, праходзіць наступныя праверкі:
Візуальны і габарытны кантроль
Выбарка вышыні і калянасці спружыны
Тэст папярэдняга сціску і аднаўлення пры поўнай нагрузцы
Каліброўка дарожных вагаў
Праверка крывой нагрузкі супраць перамяшчэння
Мы прыкладаем справаздачу аб выпрабаваннях і сертыфікаты на матэрыялы ўнутры канверта. Сведкавы агляд трэціх асоб SGS, BV або TÜV даступны, калі гэтага патрабуе ваш кантракт.
Прыкладна палова нашых заказаў пачынаецца з чарцяжа заказчыка або набору праектных умоў, а не стандартнага нумара дэталі. Каб атрымаць прапанову, вам трэба толькі сказаць нам:
Тып мацавання: верхняя падвеска або базавая апора
Гарачая нагрузка і халодная нагрузка
Чаканы рух трубы (уверх ці ўніз)
Дэталі злучэння або ваш уласны малюнак
Колькасць
Мы паклапоцімся пра астатняе — спецыяльныя пакрыцця, нержавеючую фурнітуру, матэрыял з пругкімі спружынамі пры высокай тэмпературы, нестандартныя памеры корпуса і ўсё гэта.
Спружынныя апоры - гэта не ракетабудаванне, але іх трэба рабіць правільна. Добра складзеная спружына будзе спакойна стаяць 15-20 гадоў. Дрэнны выяўляецца ў выглядзе расколіны зварнога шва або правісання лініі на працягу некалькіх месяцаў. У Tianshun мы будуем іх так, нібы размяшчаем іх на ўласным заводзе. Гэта азначае адсутнасць скарачэння матэрыялу, пропуску тэстаў і сюрпрызаў пры дастаўцы ў апошнюю хвіліну.
Калі ваш наступны праект патрабуе спружынных апор, спружынных вешалак, пастаянных спружынных апор або папярэдне ізаляваных трубаправодаў, адпраўце нам свае патрабаванні. Мы дамо вам справядлівую заводскую цану і тэхнічную прапанову, якая сапраўды мае сэнс. Вы таксама можаце наведаць наш завод у Янчжоу - проста дайце нам ведаць, калі.
