Пастаянная пастаянная спружынная падтрымка

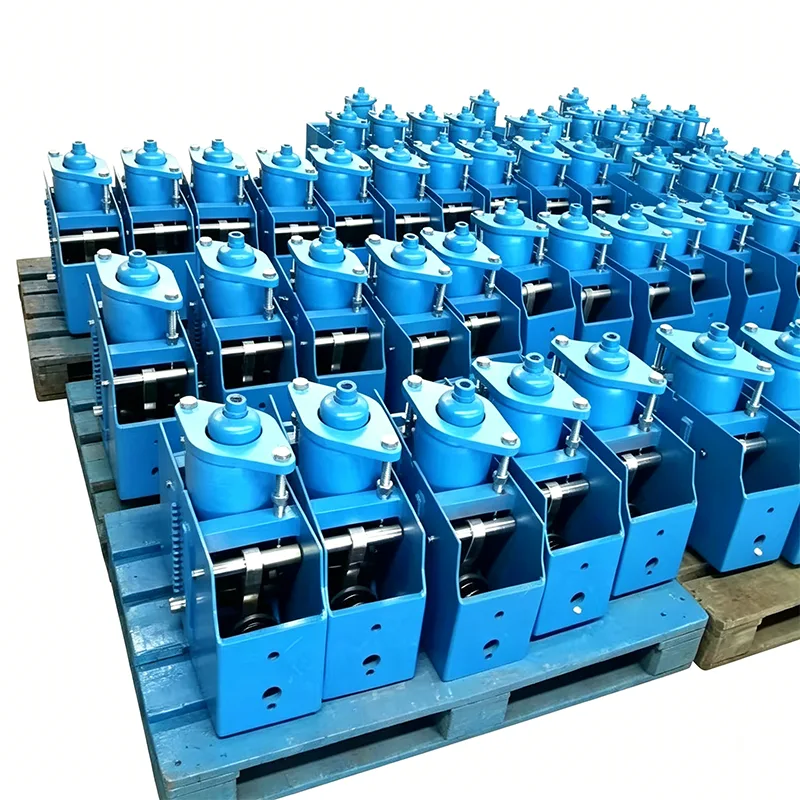

Yangzhou Tianshun Pipeline Technology Co., Ltd., заснаваная ў 2012 годзе, на працягу 14 гадоў засяроджваецца на вытворчасці апорных прадуктаў для трубаправодаў, якія абслугоўваюць больш чым 40 краін па ўсім свеце. Стоячая пастаянная спружынная апора - гэта прадукт, спецыяльна распрацаваны для ўмоў працы, калі над трубаправодам няма месца для ўздыму і патрабуецца ніжняя апора. Ён размяшчаецца на сталёвых бэльках, бетонных падмурках або апорных платформах праз аснову, забяспечваючы пастаянную апорную сілу ўверх для трубаправодаў і ідэальна вырашаючы праблему кампенсацыі зрушэння трубаправода ў сцэнарыях з абмежаванай прасторай.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Чаму выбіраюць стоячы тып? Рашэнне для сцэнарыяў з абмежаванай прасторай

У практычным будаўніцтве многія трубаправоды не могуць выкарыстоўваць рашэнні для верхняй падвескі і павінны выкарыстоўваць ніжнюю апору:

▶  Трубаправоды ніжняга пласта ў трубаправодных галерэях: над самым ніжнім пластом трубаправодаў няма даступных сталёвых канструкцыйных бэлек для падвешвання

▶ Трубаправоды на абсталяванні: Трубаправоды размешчаны непасрэдна над абсталяваннем, без кропак пад'ёму над абсталяваннем

▶ Трубаправоды ў бетонных траншэях: Трубаправоды ў траншэях для труб з вузкай верхняй прасторай

▶ Трубаправоды вялікага дыяметра: Трубаправоды вышэй DN800, празмерна доўгія падвесныя стрыжні схільныя да нестабільнасці

▶ Трубаправоды, адчувальныя да вібрацыі: трубаправоды ўваходу і выхаду помпы, ніжняя апора мае лепшую стабільнасць, чым падвеска

▶  Праекты мадэрнізацыі: існуючыя сталёвыя канструкцыі не могуць дадаваць новыя кропкі ўздыму, даступная толькі падтрымка з падмурка

У гэтых сцэнарыях падтрымка пастаяннай спружыны з'яўляецца адзіным магчымым рашэннем падтрымкі пастаяннай сілы.

Тэхнічныя характарыстыкі прадукту

Поўнае параўнанне: стоячы тып супраць падвеснага тыпу

Структура прадукту і асноўныя функцыі

Стаячая пастаянная спружынная апора мае вертыкальную каробкавую структуру, якая ў асноўным складаецца з наступных частак:

Апорная пласціна: шырокая ніжняя пласціна для размеркавання нагрузкі і забеспячэння стабільнасці

Спружынная скрынка: убудаваны спружынны механізм з пастаяннай сілай, вертыкальна размешчаны

Апорная верхняя пласціна: злучаная з апорай трубаправода, вышыню можна дакладна наладзіць

Індыкатар перамяшчэння: візуалізуецца збоку для зручнасці назірання

Прылада фіксацыі: фіксуе спружыну падчас транспарціроўкі і ўстаноўкі

Асноўныя функцыі

Дызайн звышнізкай вышыні

Вертыкальнае размяшчэнне спружын, агульная вышыня на 40% ніжэй, чым тып падвескі той жа спецыфікацыі

Падыходзіць для памяшканняў з абмежаванай вышынёй падлогі, такіх як траншэі для труб і абсталяванне

Больш кароткія характарыстыкі, якія можна наладзіць для асаблівых умоў працы

Выдатная стабільнасць

Плошча падставы ў 3 разы большая, чым у падвеснага тыпу, нізкі цэнтр цяжару

Няпроста перакуліцца пад гарызантальнай цягай трубаправода

Няма праблем з ваганнем стрыжня падвескі ва ўмовах вібрацыі

Зручны мантаж і абслугоўванне

Наземная ўстаноўка, не патрабуецца праца на вялікай вышыні

Ўкладваем непасрэдна на падмурак, замацоўваем пасля выраўноўвання

Рэгулявальны ніт уверсе, працуе стоячы на ​​зямлі

Няма неабходнасці дэмантаваць трубаправоды для тэхнічнага абслугоўвання і замены, непасрэдна выцягнуць спружыну

Моцная адаптыўнасць перамяшчэння

Асабліва падыходзіць для ўмоў працы з цеплавым перамяшчэннем уверх трубаправодаў

Таксама адаптуецца да зрушэння ўніз, проста ўсталюйце ў зваротным кірунку

Бакавое зрушэнне не ўплывае на паказчыкі пастаяннай сілы

Аналіз тыповага сцэнарыя прымянення

Кіраўніцтва па ўстаноўцы і ўводу ў эксплуатацыю на месцы (на аснове 14-гадовага інжынернага вопыту)

Праверка перад устаноўкай

1. Праверце, ці адпавядае мадэль прадукту праектным чарцяжам

2. Праверце, ці не пашкоджана запорная прылада і ці не аслаблена падчас транспарціроўкі

3. Праверце плоскасць асновы, патрабуецца карэкцыя, калі дэфармацыя перавышае 2 мм

Этапы ўстаноўкі

1. Выраўноўванне падмурка: памылка роўнасці паверхні падмурка ≤2 мм/м

2. Размяшчэнне і фіксацыя: усталюйце пастаянную апору з пастаяннай спружынай у патрэбнае месца, прыварыце або замацуеце нітамі аснову да падмурка

3. Злучэнне трубаправода: злучыце апору трубаправода з верхняй пласцінай кранштэйна, рэзервовы аб'ём халоднага стану

4.Настройка нагрузкі: адрэгулюйце верхні ніт у адпаведнасці з патрабаваннямі канструкцыі, сумясціце таблічку індыкатара з халодным становішчам

5.Разблакіроўка: выдаліце ​​транспартныя фіксуючыя балты пасля ўстаноўкі

6.Праверка і пацверджанне: пацвердзіце, што індыкатар можа свабодна рухацца без закліноўвання

Апрацоўка агульных праблем

Кантроль і праверка якасці

Кантроль сыравіны

Усе сталёвыя матэрыялы са звычайных металургічных заводаў з сертыфікатамі на матэрыялы

100% тэставанне цвёрдасці спружыннай сталі, некваліфікаваныя матэрыялы адхілены

Зварачныя матэрыялы, высушаныя ў адпаведнасці са спецыфікацыямі, адпаведнасць трываласці асноўнага металу

Кантроль вытворчага працэсу

Рэзка і штампоўка з ЧПУ, дакладнасць памераў ±1 мм

Зварка выкарыстоўвае зварку ў абароненым газе CO2, зваршчыкі маюць сертыфікаты

Спружынная тэрмічная апрацоўка прымае вакуумную печ, аднастайнасць цвёрдасці ±HRC2

Тры пробныя запускі з поўным ходам пасля поўнай зборкі машыны

Фабрычная інспекцыя

Кожная пастаянная пастаянная спружынная падтрымка перад пастаўкай выконвае наступнае:

Праверка знешняга выгляду і памераў

Выпрабаванне нагрузкі на поўны ход, запішыце 10 кропак вымярэння

Разлік сталасці, забяспечыць ≤±5%

Праверка функцыянальнасці прылады блакавання

Каліброўка індыкатара перамяшчэння

Вызначэнне таўшчыні антыкаразійнага пакрыцця

Абслугоўванне і падтрымка

▶  Падтрымка пры выбары: забяспечце праверку прасторы для ўстаноўкі, каб пацвердзіць мэтазгоднасць рашэння стаячага тыпу

▶  Індывідуальныя паслугі: нестандартная спецыяльная вышыня і спецыяльны базавы памер у адпаведнасці з месцам на месцы

▶  Кіраўніцтва па ўсталёўцы: прадставіце падрабязную інструкцыю па ўсталёўцы, інструкцыі на месцы для буйных праектаў

▶  Цыкл дастаўкі: 7-10 дзён для звычайных мадэляў, 15-20 дзён для індывідуальных прадуктаў

▶ Гарантыя якасці: 2-гадовая гарантыя на прадукт, пажыццёвая тэхнічная падтрымка

▶  Пастаўка запасных частак: спружыны звычайных мадэляў на складзе, дастаўка на працягу 48 гадзін

Standing Constant Spring Support - гэта надзейнае рашэнне для падтрымкі трубаправода пастаяннай сілы ва ўмовах абмежаванай прасторы. За апошнія 14 гадоў мы вырашылі праблему, што рашэнні для падвескі не могуць быць рэалізаваны для сотняў праектаў па ўсім свеце, і нашы прадукты працуюць стабільна і прызнаны кліентамі аднагалосна.
