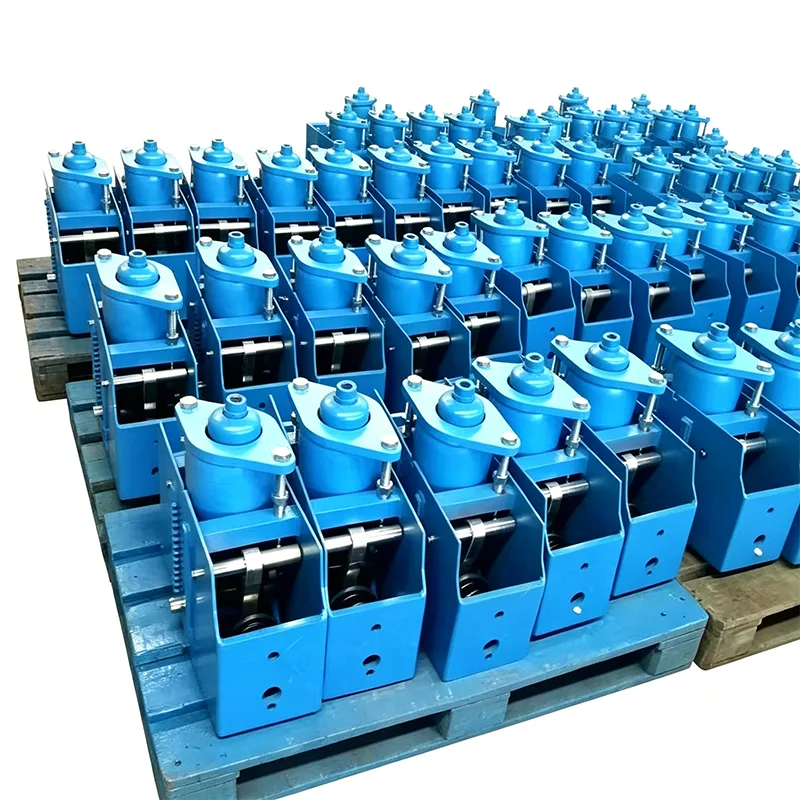

Прэцызійная падвеска з пастаяннай спружынай для трубаправода вялікага аб'ёму з раўнамернай нагрузкай

Падвескі пастаяннай спружыны, якія таксама называюць спружыннымі апорамі пастаяннай нагрузкі або апорамі пастаяннай сілы, забяспечваюць амаль раўнамерную апорную сілу па ўсім дыяпазоне ходу трубы. Гэтыя агрэгаты спецыяльна распрацаваны для сістэм трубаправодаў, якія адчуваюць значнае вертыкальнае цеплавое зрушэнне, дзе апоры зменнай спружыны могуць выклікаць празмерныя змены нагрузкі і перанесці непажаданае напружанне на падлучанае абсталяванне і трубаправоды.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

УТрубаправодная тэхналогія Янчжоу Цяньшунь, мы вырабляем падвескі з пастаяннай спружынай, выкарыстоўваючы правераны крывашыпна-шатунны механізм у спалучэнні з высакаякаснымі спружынамі сціску. Гэтая канструкцыя ўраўнаважвае крутоўны момант спружыны і крутоўны момант нагрузкі вакол галоўнай восі на працягу ўсяго ходу, падтрымліваючы адхіленне нагрузкі ў межах ±5% у стандартным рэжыме — і ±3% для высокадакладных канфігурацый. Кожны вузел змяшчаецца ў ахоўны кажух, які абараняе ўнутраныя кампаненты ад будаўнічага смецця і забруджванняў навакольнага асяроддзя, зніжаючы рызыку тэхнічнага абслугоўвання на працягу ўсяго тэрміну службы апоры.

Тэхнічныя характарыстыкі і серыя

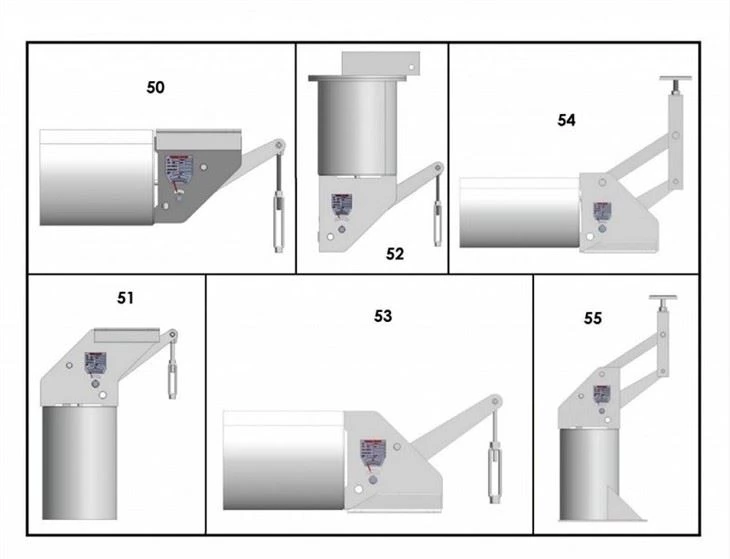

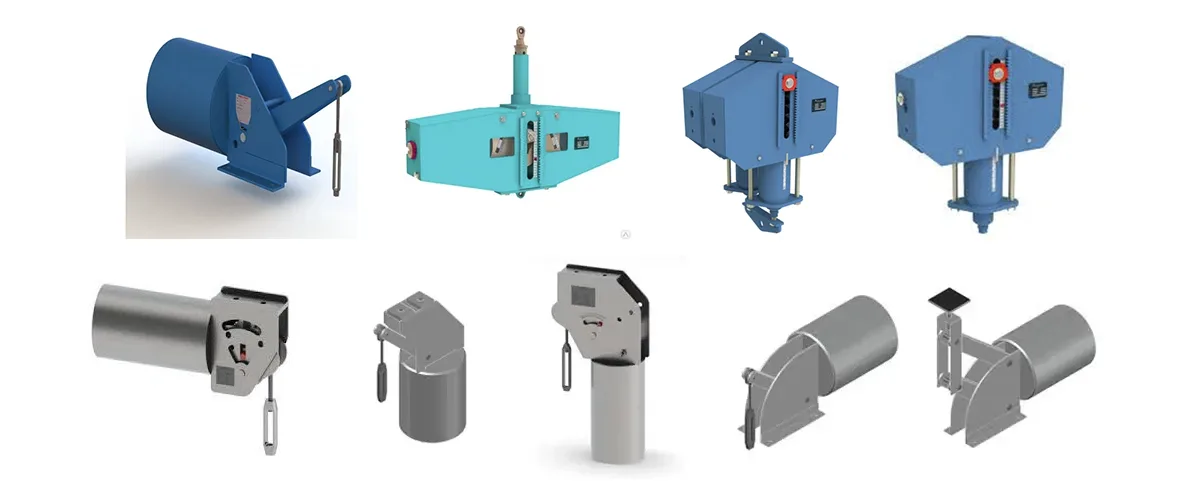

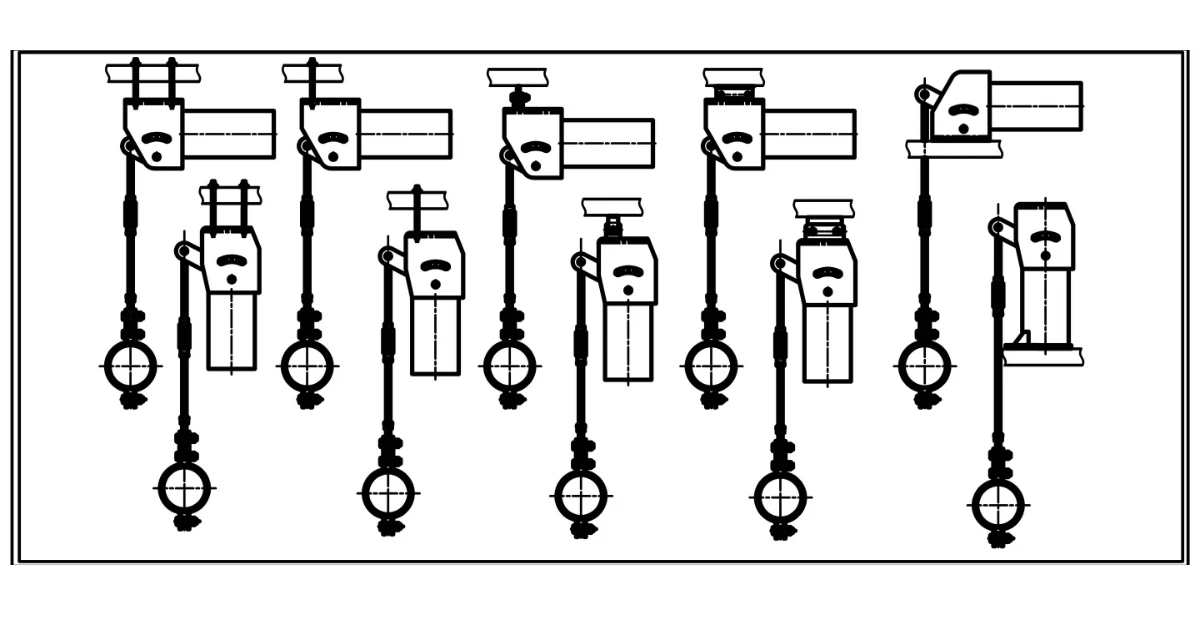

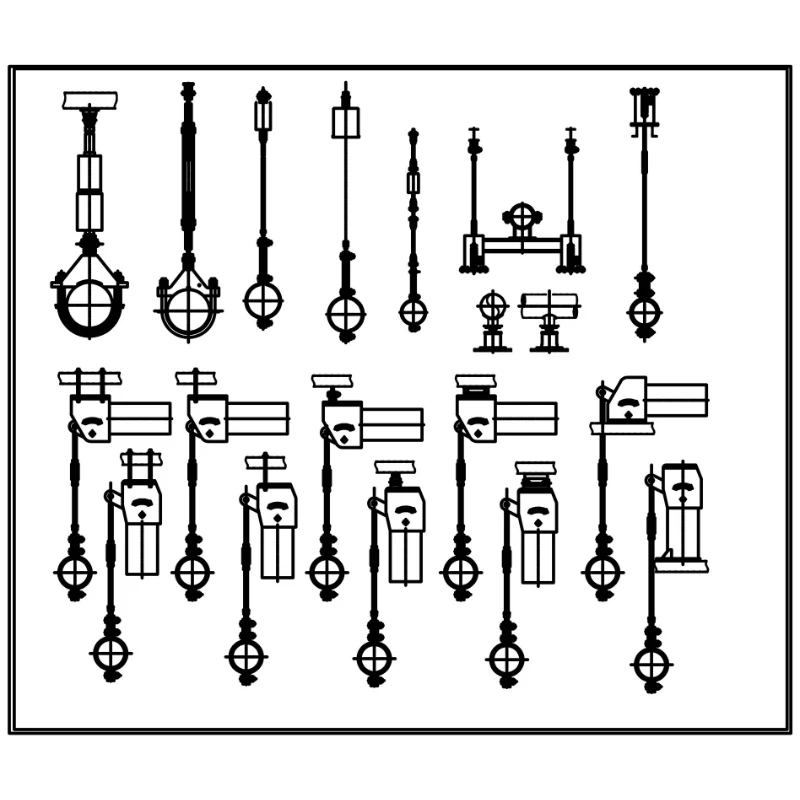

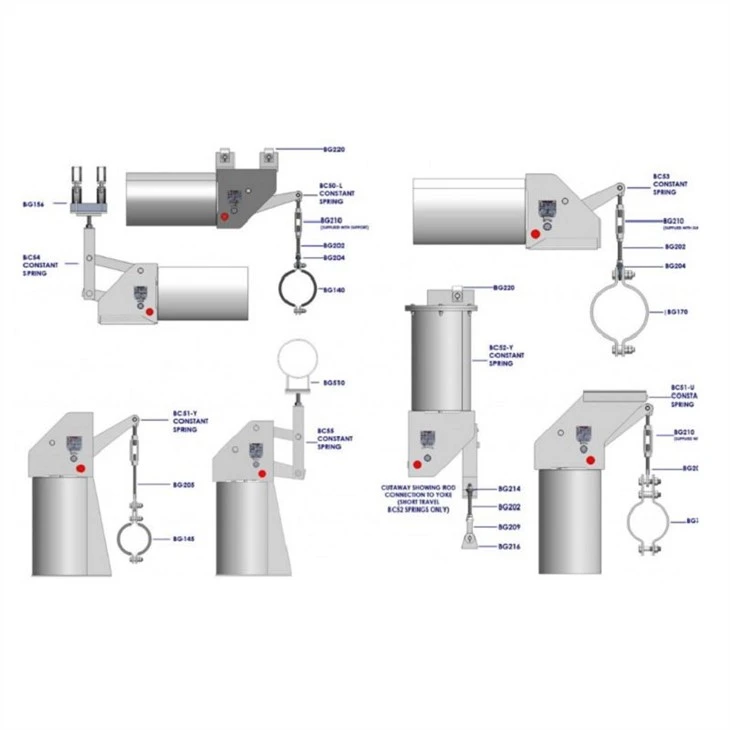

Нашпастаянная падтрымка спружынПартфель ахоплівае дыяпазон працоўных нагрузак ад 0,1 кН да 500 кН, са стандартнымі варыянтамі ходу 50 мм, 100 мм, 200 мм і 400 мм, а таксама даступнымі нестандартнымі ходамі да 600 мм. Стандартныя серыі ўключаюць мадэлі PH, LH, CA, CS і TH, прыдатныя як для гарызантальнай, так і для вертыкальнай ўстаноўкі. Шпулькі спружын вырабляюцца з легаванай сталі 60Si2Mn або 50CrVA, а корпусы пакрытыя гарачым ацынкаваннем або эпаксідным пакрыццём, якое адпавядае тэмпературам навакольнага асяроддзя ад -20°C да +80°C.

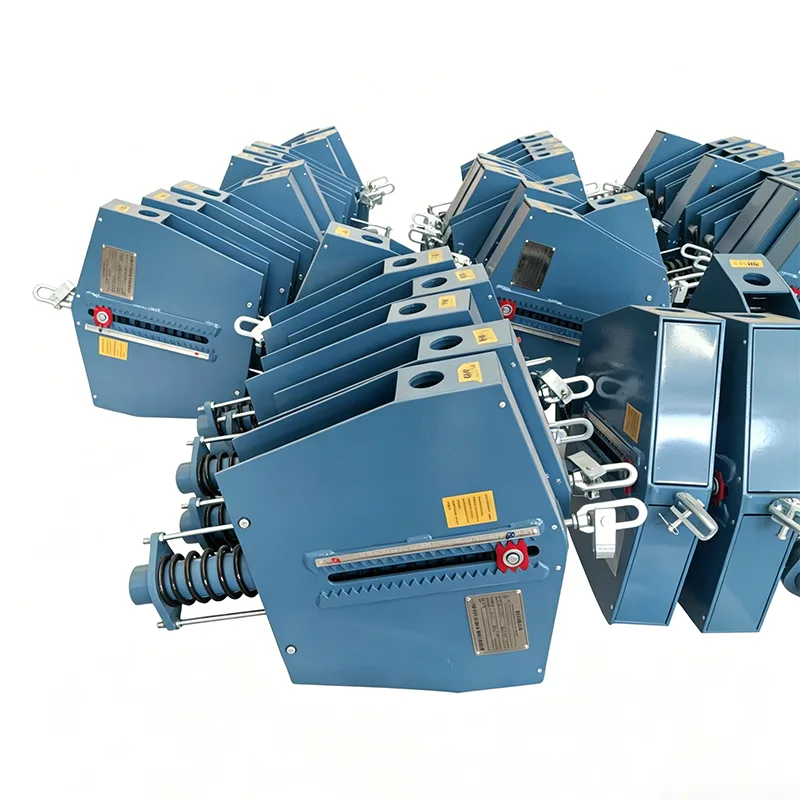

Кожная вешалка з пастаяннай спружынай настроена на заводзе на зададзеную кліентам нагрузку і халоднае/гарачае становішча, а таксама абсталявана верхнім і ніжнім абмежавальнікамі ходу для прадухілення празмернага ходу. Выразна бачная шкала перамяшчэння і цыферблат рэгулявання нагрузкі дазваляюць вырабляць на месцы тонкую наладу ў межах ±10% ад намінальнай нагрузкі, прычым некаторыя канфігурацыі можна рэгуляваць да ±20% з крокам 2%. Чырвоныя папярэдне ўстаноўленыя штыфты ўсталёўваюцца на заводзе для фіксацыі апоры падчас гідрастатычных выпрабаванняў і кіслотнай прамывання, вытрымліваючы да ўдвая большай намінальнай нагрузкі перад зняццем пры ўводзе сістэмы ў эксплуатацыю.

Стандарты і спецыяльная інжынерыя

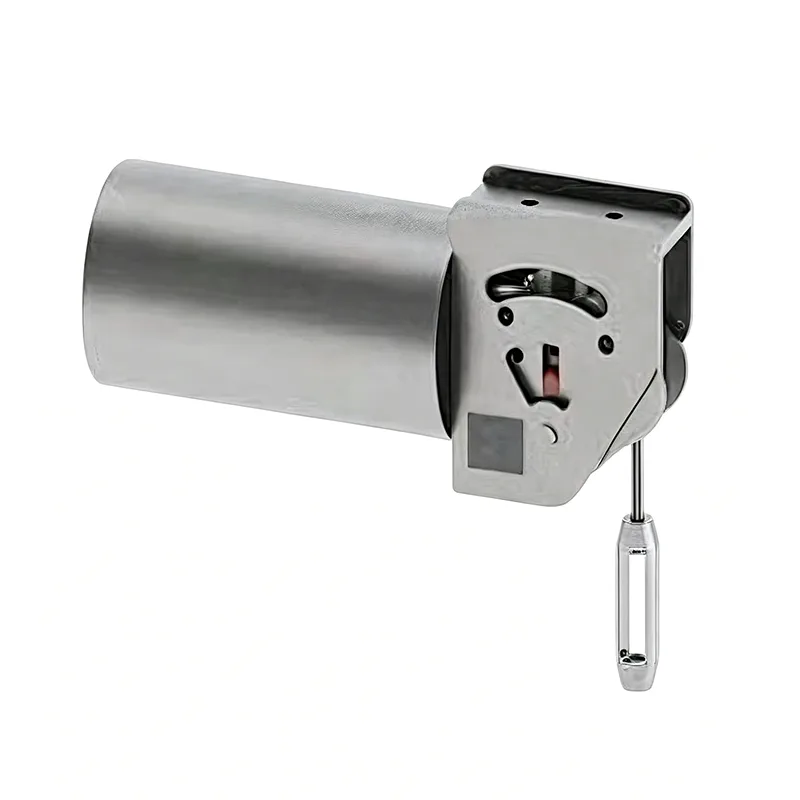

Усе спружынныя апоры пастаяннай нагрузкі распрацаваны і выраблены ў адпаведнасці са стандартамі GB/T 17116.1/.2/.3 і NB/T 47039 і цалкам адаптуюцца да міжнародных стандартаў, уключаючы MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L і JIS B 8501. Як вопытны вытворца апор для труб, мы таксама вырабляем цалкам індывідуальныя апоры пастаяннай сілы на аснове чарцяжоў заказчыка і параметраў канкрэтнага праекта.

Прымяненне ў крытычных галінах

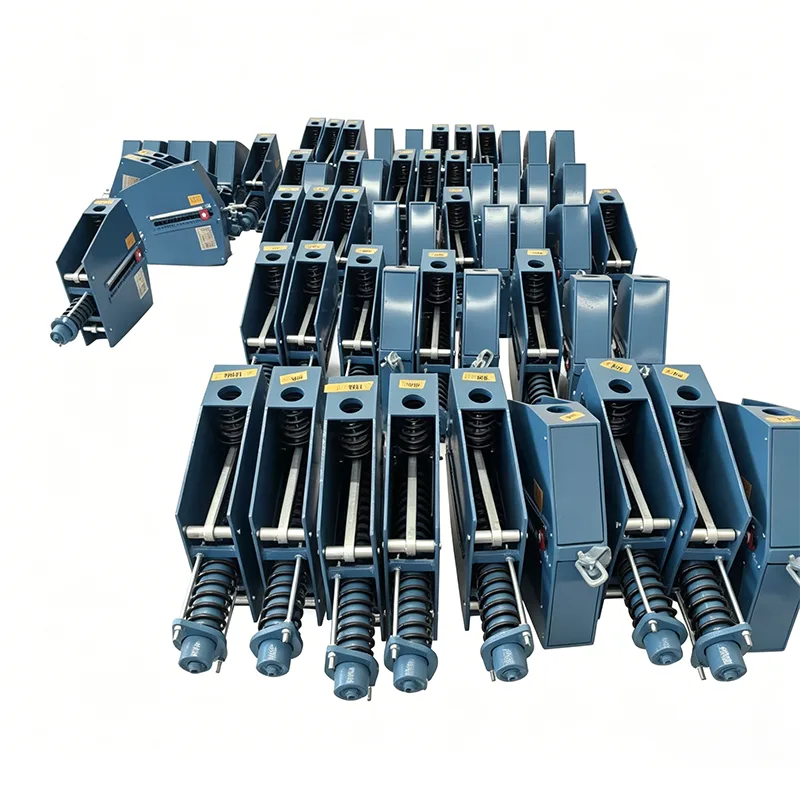

Падвескі з пастаяннай спружынай прызначаюцца ў трубаправодных сістэмах, дзе пастаяннасць нагрузкі не падлягае абмеркаванню. Тыповыя ўстаноўкі ўключаюць цеплавыя электрастанцыі, атамныя энергетычныя аб'екты, нафтаперапрацоўчыя заводы, тэрміналы СПГ і СНГ, сеткі цэнтральнага ацяплення і высокатэмпературныя тэхналагічныя лініі на нафтахімічных і фармацэўтычных прадпрыемствах. Яны часта разгортваюцца побач з апорамі зменнай спружыны на адным і тым жа трубаправодзе - пастаянныя блокі ў вузлах з вялікім перамяшчэннем і падвескі зменнай спружыны ў месцах з меншым цеплавым рухам.

Больш шырокі асартымент прадукцыі для падтрымкі труб

Акрамя пастаянных спружынных падвешванняў, наш поўны асартымент апор для труб уключае зменныя спружыністыя апоры, жорсткія падвескі, апоры для абутку для труб, папярэдне ізаляваныя апоры для труб і гідраўлічныя дэмпферы для дынамічнага кантролю нагрузкі. Для праектаў, якія патрабуюць кампенсацыі тэрмічнага перамяшчэння, мы таксама пастаўляем металічныя сильфонные кампенсатары, гумовыя кампенсатары і тканкавыя кампенсатары, якія інтэгруюцца з нашымі апорнымі сістэмамі для стварэння поўнага рашэння для трубаправодаў.

Гарантыя якасці і абслугоўвання

Кожная падтрымка праходзіць поўнае ўнутранае тэсціраванне перад адпраўкай, якое падтрымліваецца нашай сістэмай менеджменту якасці ISO 9001:2015 і адпаведнасцю стандартам ASME і API, дзе патрабуецца. Кліенты атрымліваюць спецыялізаваную тэхнічную падтрымку ад запыту да ўстаноўкі, 24-гадзінны адказ на ўсе прапановы і рэкамендацыі па рэгуляванні нагрузкі на месцы ў рамках нашага пасляпродажнага абслугоўвання. Маючы больш за 14 гадоў вытворчасці апор для труб і кампенсатараў для праектаў у 45 краінах, мы пастаўляем як стандартныя адзінкі па каталогу, так і цалкам распрацаваныя індывідуальныя рашэнні для падрадчыкаў EPC і канчатковых карыстальнікаў па ўсім свеце.

Часта задаюць пытанні

У чым розніца паміж вешалкай з пастаяннай спружынай і апорай з зменнай спружынай?

Зменныя апоры спружыны аказваюць розную сілу рэакцыі, калі труба рухаецца вертыкальна з-за сціску або расцяжэння спружыны. Падвескі з пастаяннай спружынай выкарыстоўваюць крывашыпна-шатунны механізм для падтрымання амаль раўнамернай апорнай сілы на ўсім дыяпазоне ходу. Як правіла, пастаянныя адзінкі вызначаюцца там, дзе цеплавое зрушэнне перавышае 50 мм або калі змяненне нагрузкі павінна заставацца ніжэй за 6%, каб пазбегнуць перадачы нагрузкі на помпы, турбіны ці іншае адчувальнае абсталяванне.

Што азначае адхіленне нагрузкі ±5% на пастаяннай спружыннай апоры?

Адхіленне нагрузкі - гэта максімальная працэнтная розніца паміж фактычнай апорнай сілай і намінальнай намінальнай нагрузкай у любой кропцы працоўнага шляху. Нашы стандартныя падвескі з пастаяннай спружынай утрымліваюць адхіленне ў межах ±5%, што адпавядае патрабаванням большасці прамысловых трубаправодаў. Для важных прыкладанняў, такіх як ядзерныя або высокадакладныя тэхналагічныя лініі, мы прапануем высокадакладныя прылады з адхіленнем ±3%.

Калі варта выдаліць чырвоныя шпількі перадусталёўкі?

Папярэдне настроеныя штыфты ўсталёўваюцца на заводзе, каб зафіксаваць падвеску ў халодным становішчы, што дазваляе завяршыць гідрастатычныя выпрабаванні і прамыванне труб кіслатой без сціскання або расцягвання спружыны. Яны павінны быць выдалены перад уводам сістэмы ў эксплуатацыю, звычайна пасля заканчэння гідраіспытанняў і праверкі перад пускам у эксплуатацыю. Нашы стандартныя штыфты падчас выпрабаванняў вытрымліваюць намінальную нагрузку ў два разы; дайце нам ведаць, калі ваш праект патрабуе большага запасу трываласці.

Ці можна адрэгуляваць нагрузку на месцы пасля ўстаноўкі?

так. Кожная вешалка з пастаяннай спружынай абсталявана шрубай для рэгулявання нагрузкі і калібраваны цыферблатам. Паварот шрубы павялічвае або памяншае зададзеную нагрузку з крокам 2% з агульным дыяпазонам рэгулявання ±10% на стандартных прыладах (да ±20% на выбраных канфігурацыях). Гэта дазваляе правесці тонкую наладу для кампенсацыі нязначных адрозненняў паміж умовамі праектавання і фактычнай устаноўкай на месцы.

Якім стандартам прытрымліваюцца вашы пастаянныя спружынныя вешалкі?

Наш стандартны асартымент распрацаваны ў адпаведнасці з GB/T 17116.1/.2/.3 і NB/T 47039 і можа канверсавацца па памерах і прадукцыйнасці з MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L і JIS B 8501. Мы таксама можам вырабіць цалкам індывідуальныя апоры для чарцяжоў вашага праекта і спецыфікацыі.

Які тыповы час выканання?

Вешалкі з пастаяннай спружынай стандартнага каталога звычайна дастаўляюцца на працягу 15-25 рабочых дзён у залежнасці ад колькасці і серыі. Індывідуальныя прылады патрабуюць дадатковага часу на распрацоўку і пацвярджэнне. Тэрміновая дастаўка можа быць арганізавана па запыце, пры ўмове папярэдняга ўзгаднення пры размяшчэнні замовы або не менш чым за 20 дзён да запланаванай даты дастаўкі.
