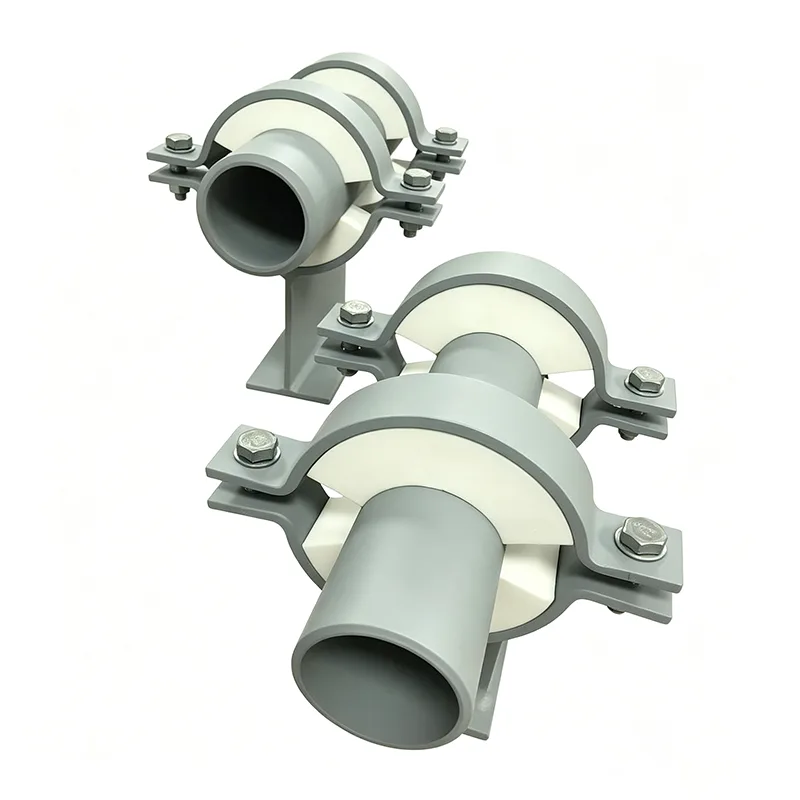

Апоры для ізаляваных труб

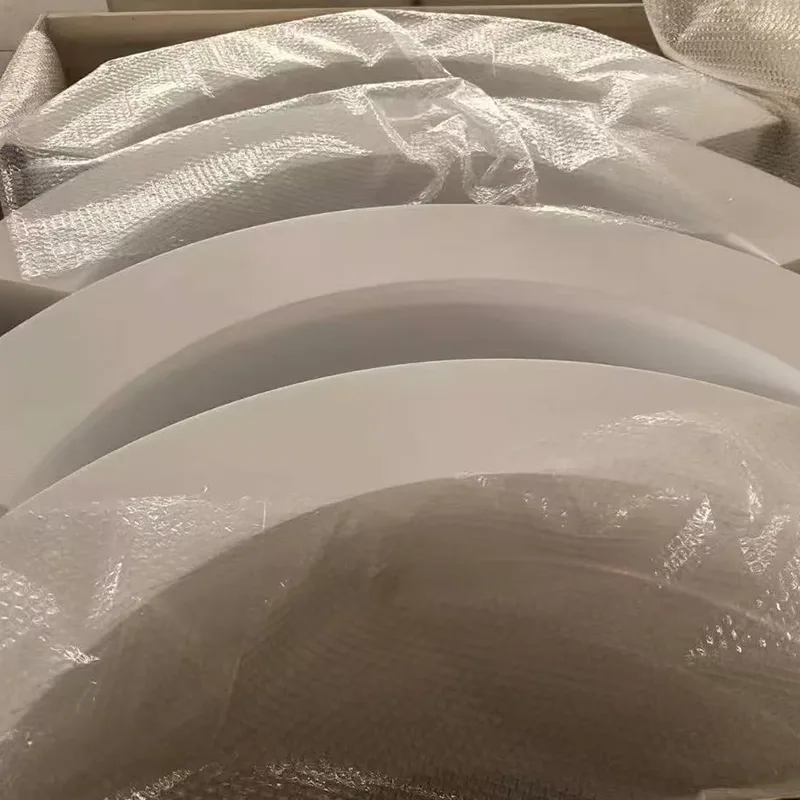

Гэта спецыяльна распрацаваная апора для ізаляваных трубаправодаў, спраектаваная для ўтрымання ізаляцыі з ПТФЭ, апрацаванага з дакладнай механічнай апрацоўкай і прэсаванага фармавання. У цяперашні час на расійскім рынку існуе высокі попыт на гэты прадукт. У Кітаі якасць вырабаў з ПТФЭ істотна адрозніваецца, што ўскладняе міжнародным гандлярам пошук высакаякасных тавараў. Наша кампанія выкарыстоўвае высакаякасныя матэрыялы і вырабляе апоры ў дыяпазоне памераў ад DN20 да DN1200.

Неізаляваная апора на трубе з добрай ізаляцыяй - гэта дзірка ў сістэме. На лініі астуджанай вады капае кандэнсат. На параправодзе ён выпраменьвае цяпло. На крыягеннай трубе ён выцягвае вільгаць з паветра і замарожвае яе. Сэнс ізаляванай апоры трубы заключаецца ў тым, каб ліквідаваць гэты зазор — вытрымаць вагу трубы, змесціва і ізаляцыі без стварэння цеплавога кароткага замыкання паміж трубой і канструкцыяй.

Кампанія Yangzhou Tianshun распрацоўвае і вырабляе ізаляваныя апоры для труб з 2012 года для сетак цэнтралізаванага ахалоджвання, прамысловых паравых сістэм, тэрміналаў СПГ і харчовых прадпрыемстваў па ўсім свеце. Мы ствараем кожную апору ў выглядзе адзінай зборкі, праверанай нагрузкай, з цалкам убудаваным ізаляцыйным блокам, таму вам не трэба вырабляць цеплавы разрыў на месцы.

Як працуе цеплавой разрыў

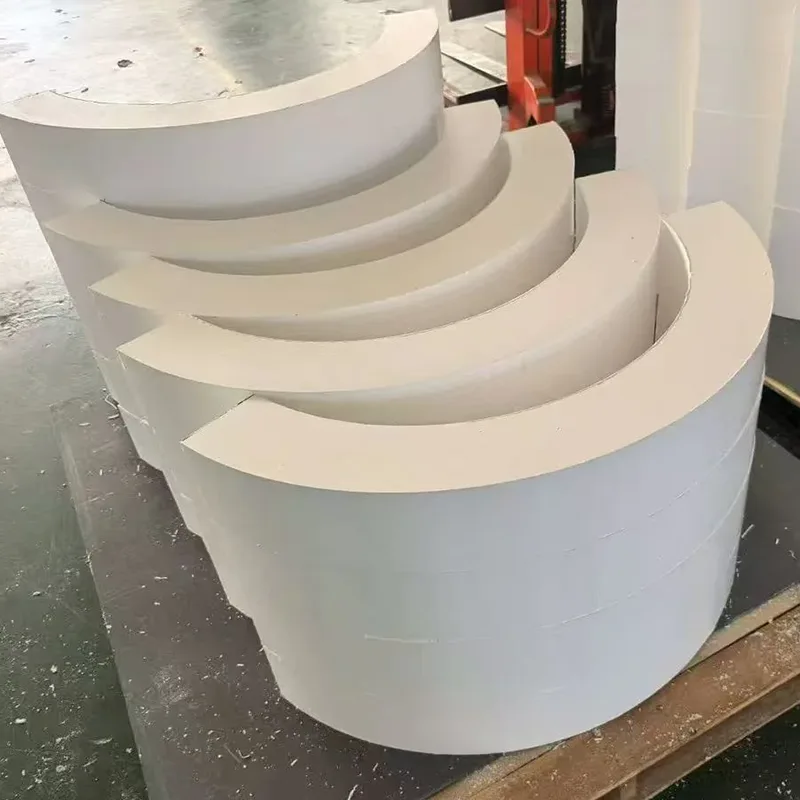

У стандартным абутку для труб металічнае сядло абапіраецца непасрэдна на металічную апорную пласціну. Цяпло ці холад праходзяць наскрозь. У ізаляванай апоры цвёрды ізаляцыйны блок знаходзіцца паміж дзвюма металічнымі часткамі. Нагрузка на трубу рухаецца ад сядла да ізаляцыі, а ад ізаляцыі да апорнай пліты. Сядло ні ў якім разе не дакранаецца апорнай пліты. Блок апрацаваны ў адпаведнасці з дыяметрам трубы на адной грані і сталёвай асновы на другой, забяспечваючы поўны кантакт і адсутнасць кропкавых нагрузак.

Матэрыял блока абраны так, каб заставацца трывалым пры разліковай тэмпературы. Полиизоцианурат высокай шчыльнасці (PIR) працуе для астуджанай вады і гліколевых ліній. Ячэістае шкло вытрымлівае крыягенную эксплуатацыю да -196°C і забяспечвае амаль нулявую парапранікальнасць. Сілікат кальцыя вытрымлівае тэмпературу пара і гарачага алею да 650°C. Трываласць блока на сціск правяраецца ў адпаведнасці з поўнай гідраіспытальнай нагрузкай, а не толькі з эксплуатацыйнай масай, таму ён не раздушыцца падчас уводу ў эксплуатацыю.

Параізаляцыя, якая не спыняецца на апоры

На халодных трубах трапленне вільгаці з'яўляецца самай вялікай доўгатэрміновай пагрозай. Вадзяная пара, якая пранікае праз ізаляцыю, у канчатковым выніку кандэнсуецца, замярзае або раз'ядае паверхню трубы. Нашы ізаляваныя апоры пабудаваны з суцэльным металічным ушчыльняльным каўняром вакол ізаляцыйнага блока. Брыгада аб'екта праводзіць ізаляцыйную абалонку трубы да гэтага хамута і заклейвае яе клеем або скотчам. Без разрыву. Няма нашыўкі, выразанай уручную. Проста чыстая паравая герметычнасць, якую можна правяраць.

Калі труба павінна слізгаць, ізаляцыя застаецца на месцы

Многія ізаляваныя лініі пашыраюцца і сціскаюцца з тэмпературай. Фіксаваная апора будзе змагацца з гэтым рухам. Мы інтэгруем слізгальную паверхню з нізкім каэфіцыентам трэння непасрэдна ў апорны вузел. Паліраваны ліст з нержавеючай сталі прымацаваны да ніжняга боку ізаляцыйнага блока (або да пласціны размеркавання нагрузкі пад ім). ПТФЭ або прасякнутая графітам пракладка прымацавана да верхняй часткі апорнай пліты. Дзве паверхні слізгаюць адна аб адну з дастаткова нізкім каэфіцыентам трэння, каб уласныя цеплавыя сілы трубы маглі пераадолець іх. Увесь слізгальны інтэрфейс заключаны ў апорны корпус, абаронены ад пылу, пяску і вады, таму ён можа свабодна рухацца на працягу ўсяго тэрміну службы сістэмы.

Створаны ў адпаведнасці са спецыфікацыямі вашай трубы, а не ў якасці каталога

Мы не выбіраем ізаляваную апору з паліцы. Кожны заказ настроены на ваш:

Памер трубы і таўшчыня сценкі

Матэрыял ізаляцыі і таўшчыня

Працоўныя і разліковыя тэмпературы

Апорныя нагрузкі (дэдвейт, гідраіспытанне, выпадковыя)

Патрабаванні да руху (восевае слізгаценне, фіксаваны анкер, бакавая накіроўвалая)

Ўздзеянне навакольнага асяроддзя (у памяшканні, на адкрытым паветры, прыбярэжная зона, змыў, пажарная зона)

Сталёвыя кампаненты - гэта вугляродзістая сталь з гарачага цынкавання ў якасці стандарту, з нержавеючай сталі (304L, 316L), даступнай для каразійных або гігіенічных прымянення. Уся зварка канструкцый выконваецца кваліфікаванымі зваршчыкамі ў адпаведнасці з сертыфікаванымі працэдурамі.

Прыкладанні ў розных сектарах

Астуджаная вада і цэнтралізаванае астуджэнне: без кандэнсату, без кропель, без CUI.

Пара і гарачая вада: мінімальныя страты цяпла, бяспечная тэмпература дотыку і рассоўныя пласціны, якія забяспечваюць пашырэнне.

Крыягенныя і СПГ: ізаляцыйныя блокі з ячэістага шкла, корпусы з нержавеючай сталі і халодныя чаравікі, якія прадухіляюць лёд на канструкцыі.

Харчовая і фармацэўтычная прамысловасць: нержавеючая сталь, гігіенічная аздабленне, герметычная ізаляцыя і поўная сумяшчальнасць з прамываннем.

Нафта і газ: кіслыя эксплуатацыйныя матэрыялы, вогнеўстойлівыя варыянты і паронепранікальныя канструкцыі для прыбярэжных і марскіх умоў.

Дакументацыя, якая пацвярджае кожны заказ

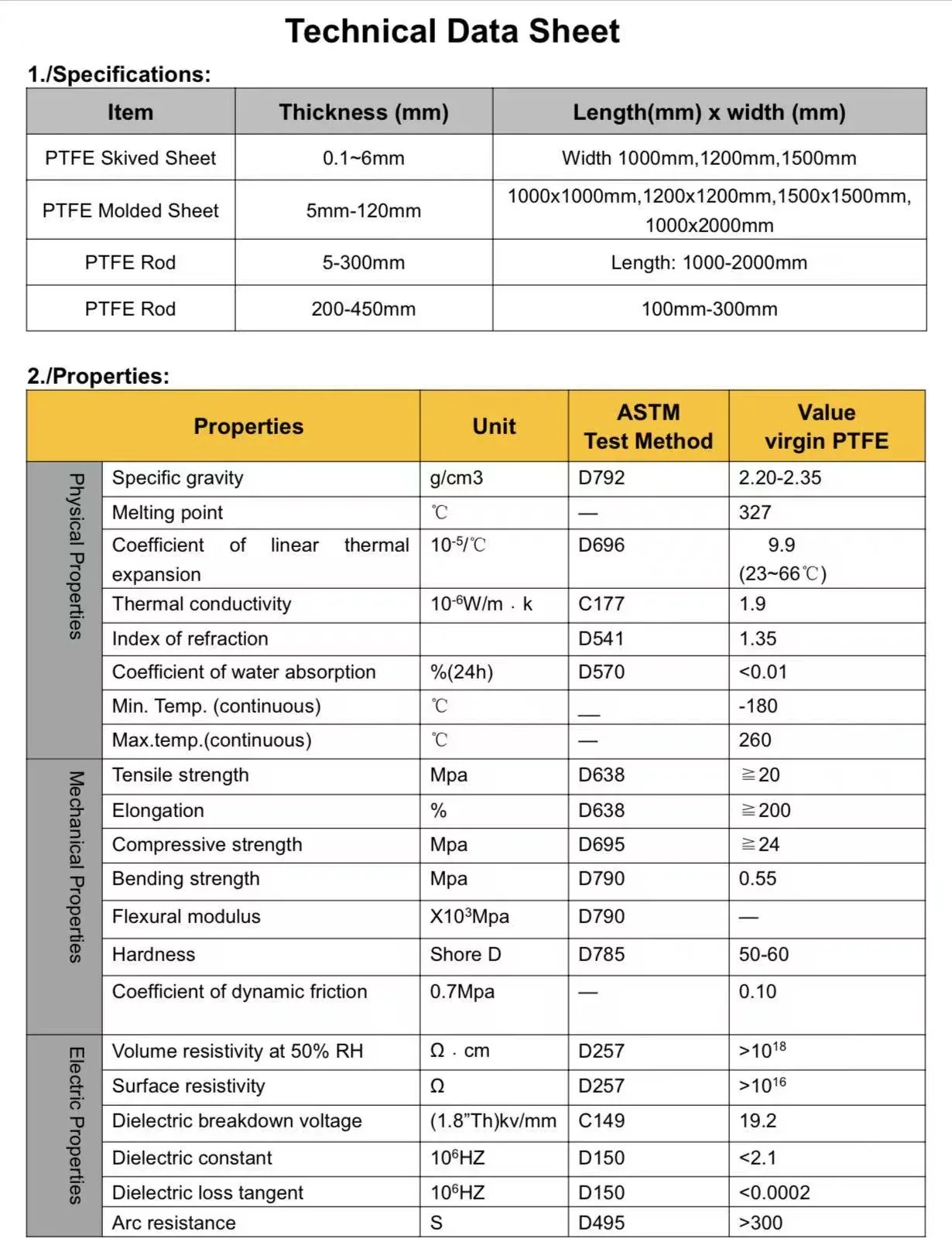

Кожная пастаўка ўключае ў сябе сертыфікаты на матэрыял EN 10204 тыпу 3.1, тэхнічныя характарыстыкі ізаляцыі са значэннямі трываласці на сціск і цеплаправоднасці, справаздачы аб праверцы памераў і сертыфікаты выпрабаванняў нагрузкі, калі патрабуецца. Для нафтавых і газавых праектаў мы можам прадаставіць пратаколы выпрабаванняў HIC і дакументацыю аб адпаведнасці NACE. Для харчовых прымянення справаздачы аб аздабленні паверхні і дэкларацыі аб матэрыялах з'яўляюцца стандартнымі.

FAQ

Пытанне: Ці можаце вы падабраць любы тып і таўшчыню ізаляцыі?

A: Так. Мы апрацоўваем ізаляцыйны блок у адпаведнасці з вашым дакладным вонкавым вонкам трубы і таўшчынёй ізаляцыі і выбіраем матэрыял блока для вашай працоўнай тэмпературы.

Пытанне: Вы пастаўляеце поўны блок, уключаючы слізгальную пласціну, калі патрабуецца рух?

A: Так. Мы можам інтэграваць пласціну з ПТФЭ або графіту ў аснову, якая знаходзіцца ў апорным корпусе.

Пытанне: Як прадухіліць намаканне ізаляцыйнага блока?

A: Блок цалкам інкапсуляваны ў сталёвым апорным корпусе, і мы забяспечваем металічны ўшчыльняльны хамут для бесперапыннага злучэння параізаляцыі з ізаляцыяй трубы.

Пытанне: Што рабіць, калі мая труба з нержавеючай сталі або патрабуе гігіенічных умоў?

A: Мы вырабляем усю апору з нержавеючай сталі 304L або 316L з марынаванымі і пасіваванымі паверхнямі, прыдатнымі для мыцця і харчовых асяроддзяў.

Пытанне: ці магу я атрымаць супрацьпажарную версію?

A: Так. Мы можам уключыць матэрыялы пасіўнай супрацьпажарнай абароны, разлічаныя на ўздзеянне цэлюлозы або бруі агню, захоўваючы цэласнасць нагрузкі на працягу неабходнага перыяду.

Ізаляваная апора для труб - гэта невялікі кампанент у вялікім праекце, але няўдалы - раздушаная ізаляцыя, параізаляцыя, заціснутая пласціна - можа прывесці да незапланаванага спынення працы. Мы забяспечваем гэтую падтрымку больш за дзесяць гадоў, дастаўляючы ў больш чым 45 краін, прычым больш за 70% нашага бізнесу прыпадае на пастаянных кліентаў. Гэты запіс існуе, таму што мы разглядаем кожную апору як сканструяваную зборку, а не як стандартны тавар. Дашліце нам свой графік труб і характарыстыкі ізаляцыі. Мы вернем прапанову з памерам і цвёрдую цану на працягу дня.
