Як дасведчаны вытворца апор для трубаправодаў,ЦяньшуньзабяспечваеПапярэдне ізаляваная слізгальная апора для трубрашэнні, прызначаныя для размяшчэння цеплавога руху пры захаванні бесперапыннасці ізаляцыі. Гэтыя інтэграваныя зборкі дапамагаюць прамысловым праектам паменшыць цеплавыя масткі, спрасціць мантаж і павысіць надзейнасць сістэм ізаляваных трубаправодаў.
Папярэдне ізаляваная слізгальная апора для труб спалучае ў сабе нясучую ізаляцыю і слізгальны інтэрфейс з нізкім каэфіцыентам трэння, што дазваляе трубаправодам пашырацца і сціскацца без шкоды для цеплавой абароны. У адрозненне ад звычайных апор, якія патрабуюць рэзкі і рэканструкцыі ізаляцыі на месцы, інтэграваная канструкцыя дапамагае падтрымліваць суцэльную ізаляцыйную абалонку і больш надзейную параізаляцыю. У гэтым артыкуле тлумачыцца, як працуюць гэтыя апоры, якія матэрыялы падыходзяць для розных працоўных тэмператур, як выбраць правільную канфігурацыю і што інжынеры павінны ўлічваць пры выбары апоры для пара, ахалоджанай вады ці крыягеннай службы.
1. Што такое папярэдне ізаляваная апора для слізгацення труб?
2. Як працуе рассоўная і ізаляцыйная сістэма?
3. Якія асноўныя інжынерныя перавагі?
4. Якія матэрыялы падыходзяць для розных тэмператур?
5. Як выбраць правільную апору для труб?
6. Дзе выкарыстоўваюцца папярэдне ізаляваныя апоры для труб?
7. Што пакупнікі павінны праверыць перад замовай?
9. Як Цяньшунь можа падтрымаць ваш праект?

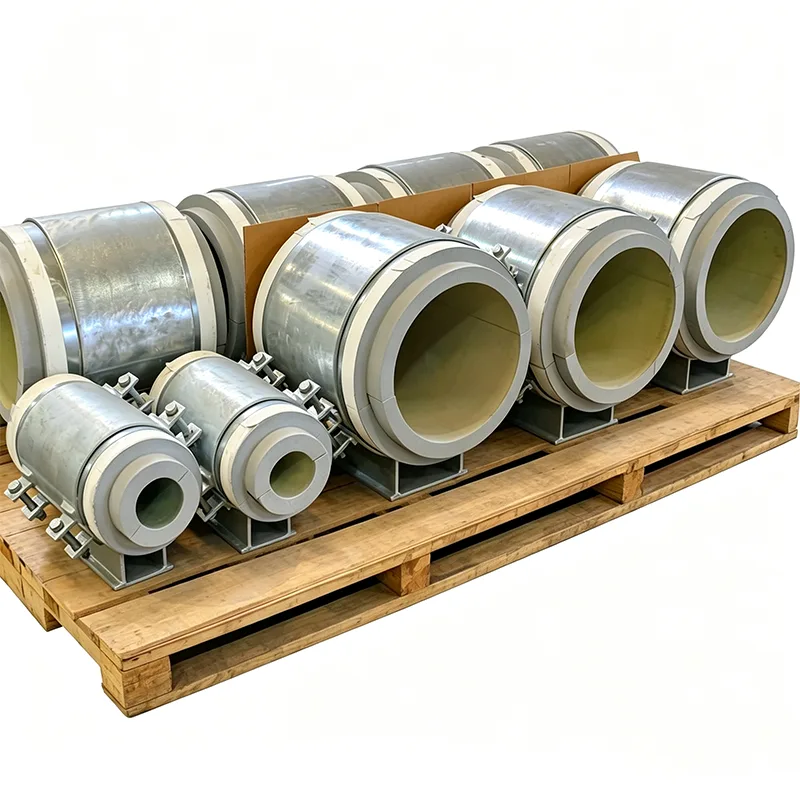

Папярэдне ізаляваная слізгальная апора трубы - гэта распрацаваны кампанент, які падтрымлівае ізаляваны трубаправод, дазваляючы пры гэтым кантраляваць рух уздоўж яго восі. Ён аб'ядноўвае структурную апору, апорны ізаляцыйны блок і рассоўны інтэрфейс у скаардынаваную зборку.
Прамысловыя трубаправоды адчуваюць змены памераў па меры павышэння і паніжэння працоўных тэмператур. Параправоды пашыраюцца падчас запуску, трубы з астуджанай вадой адчуваюць розныя цеплавыя ўмовы, чым наваколле, а крыягенныя трубаправоды значна сціскаюцца падчас працы. Калі апорная сістэма перашкаджае неабходнаму руху, могуць узнікнуць празмерныя сілы ў злучэннях труб, соплах абсталявання, анкерах і іншых структурных кропках.
Звычайныя апоры могуць стварыць іншую праблему: ізаляцыя часта перарываецца ў месцы апоры. Рабочым, магчыма, спатрэбіцца выразаць ізаляцыю вакол металічнага чаравіка і пасля рэканструяваць ахоўную абалонку. Дрэннае выраўноўванне, сціснутая ізаляцыя або няпоўная герметызацыя могуць знізіць цеплавыя характарыстыкі.
Папярэдне ізаляваная слізгальная апора вырашае гэтыя праблемы, аб'ядноўваючы цеплавую ізаляцыю і кіраванае перамяшчэнне ў адным блоку, сабраным на заводзе. Канструкцыя павінна адпавядаць нагрузцы трубаправода, тэмпературы, спецыфікацыям ізаляцыі і чаканаму аб'ёму.
Зборка прызначана для перадачы нагрузкі трубы на апорную канструкцыю, захоўваючы пры гэтым слізгальны механізм асобна ад асноўнай функцыі ізаляцыі. Кожны кампанент мае пэўнае інжынернае прызначэнне.
Жорсткі ізаляцыйны блок падтрымлівае нагрузку на трубу, адначасова абмяжоўваючы цеплаабмен паміж трубой і сталёвай канструкцыяй. Яго матэрыял, таўшчыня, трываласць на сціск і геаметрыя павінны адпавядаць разліковай тэмпературы і ўмовам нагрузкі. Блок павінен быць правераны на прадмет эксплуатацыйных, мантажных і прыдатных выпрабавальных нагрузак.
У тыповай канфігурацыі выкарыстоўваецца паліраваная слізгальная паверхня з нержавеючай сталі ў спалучэнні з слізгальнай накладкай з ПТФЭ або прасякнутай графітам. Дакладнае размяшчэнне залежыць ад канструкцыі. Інтэрфейс дазваляе восевае перамяшчэнне, адначасова дапамагаючы кантраляваць трэнне і выніковыя сілы, якія перадаюцца на апорную канструкцыю.
Неабходны ход слізгацення павінен быць вызначаны з аналізу напружання ў трубаправодзе. Праекціроўшчыкі павінны ўлічваць прагназуемае перамяшчэнне, кірунак руху, каэфіцыент трэння, апорныя рэакцыі і адпаведны ўлік умоў праекта.
Для халодных і крыягенных паслуг кантроль вільготнасці асабліва важны. Убудаваны ўшчыльняльны фланец можа забяспечыць пэўную кропку злучэння для суседняй ізаляцыйнай абалонкі і параізаляцыі. Правільнае палявое ўшчыльненне дапамагае абмежаваць пранікненне вільгаці, што можа пагоршыць характарыстыкі ізаляцыі і павялічыць рызыку карозіі.
Слізгальны інтэрфейс таксама патрабуе адпаведнай абароны ад будаўнічага смецця, вады і іншых забруджванняў. Дэталі канчатковага корпуса і ўшчыльнення павінны быць пацверджаны чарцяжамі, зацверджанымі вытворцам.
Інтэграцыя функцый ізаляцыі і слізгацення можа палепшыць узгодненасць ўстаноўкі і паменшыць агульныя праблемы ў месцах апоры труб.
Гэтыя перавагі залежаць ад правільнага праектавання і ўстаноўкі. Слізгальная апора не можа кампенсаваць няправільную мадэль напружання ў трубе, неадэкватную трываласць ізаляцыі, недастатковы ход або дрэнна герметычную параізаляцыю.
Выбар матэрыялу - адзін з найважнейшых крокаў пры выбары папярэдне ізаляванай апоры для труб. Ізаляцыя павінна вытрымліваць тэмпературу эксплуатацыі і нагрузку на сціск, захоўваючы прымальныя цеплавыя характарыстыкі. Матэрыялы для слізгацення таксама павінны быць сумяшчальныя з патрабаваннямі да чаканай нагрузкі, руху, навакольнага асяроддзя і абслугоўвання.
| Ужыванне | Патэнцыйны ізаляцыйны матэрыял | Вартасць выбару ключа |
|---|---|---|
| Астуджаная вада і расол | PIR высокай шчыльнасці | Цеплаправоднасць, вільгацятрываласць і трываласць на сціск |
| Нізкотэмпературныя тэхналагічныя трубаправоды | PIR або ячэістае шкло | Разліковая тэмпература, барацьба з парамі і грузападымальнасць |
| Крыягенныя трубаправоды | Порыстае шкло | Прыдатнасць для экстрэмальна нізкіх тэмператур і абароны ад вільгаці |
| Паравыя і гарачыя тэхналагічныя лініі | Сілікат кальцыя | Намінальная тэмпература, механічная трываласць і цеплавыя характарыстыкі |
| Спецыялізаваныя высокатэмпературныя прымянення | Уцяпляльнік на перлитовой або мікрапорыстай аснове | Спецыфічныя для праекта межы тэмпературы і паводзіны пры сціску |
Як апісана на старонцы прадукту папярэдне ізаляванай апоры для труб Tianshun, варыянты матэрыялаў могуць ахопліваць умовы эксплуатацыі ў дыяпазоне ад прыблізна -196°C да +650°C, у залежнасці ад абранай ізаляцыі і канкрэтнай канструкцыі. Гэтыя канчатковыя кропкі не павінны разглядацца як універсальны рэйтынг для кожнай канфігурацыі.
Інжынеры павінны пацвердзіць дапушчальную працоўную тэмпературу, трываласць на сціск пры праектнай тэмпературы, таўшчыню ізаляцыі, межы слізгальнага матэрыялу і сумяшчальнасць усіх кампанентаў перад зацвярджэннем канчатковай спецыфікацыі.
Выбар апоры толькі на аснове намінальнага дыяметра трубы можа прывесці да дарагіх пераглядаў канструкцыі. Надзейная спецыфікацыя ўлічвае механічныя, цеплавыя і мантажныя патрабаванні разам.
Вызначце нармальную працоўную тэмпературу, мінімальную і максімальную праектныя тэмпературы, умовы ціску і адпаведныя сцэнарыі запуску або выключэння. Гэтыя фактары ўплываюць на выбар ізаляцыі і чаканы рух трубаправода.
Увядзіце эксплуатацыйную вагу трубы, вагу вадкасці, вагу ізаляцыі і ашалёўкі, прыдатныя дынамічныя нагрузкі і адпаведныя нагрузкі пры гідравыпрабаванні. Ізаляцыйны блок павінен быць правераны ў адпаведнасці з рэгулюючым варыянтам нагрузкі, а не толькі з нармальнай эксплуатацыйнай масай.
Выкарыстоўвайце зацверджаны аналіз напружання трубаправода, каб вызначыць чаканае перамяшчэнне ў месцы апоры. Пацвердзіце кірунак руху, праектнае перамяшчэнне, памеры слізгальнага інтэрфейсу і неабходны зазор.
Укажыце знешні дыяметр трубы, ізаляцыйны матэрыял, таўшчыню ізаляцыі і патрабаванні да параізаляцыі. Геаметрыя апоры павінна супадаць з суседняй сістэмай ізаляцыі і пазбягаць стварэння шчылін або ўразлівых герметызацыйных пераходаў.
Вызначце, ці патрэбна апора ў стандартнай слізгальнай канфігурацыі, бакавых накіроўвалых пласцінах або іншых абмежаваннях, якія залежаць ад канкрэтнага праекта. Накіраваныя апоры могуць дазваляць рух па восі, адначасова абмяжоўваючы бакавое зрушэнне, але месцы абмежаванняў павінны быць узгоднены з агульнай канструкцыяй напружання трубаправода.
Каб атрымаць больш шырокі агляд канфігурацый апор, праглядзіце асартымент апор для прамысловых труб Tianshun і ўзгадніце выбраную апору з поўным графікам падтрымкі праекта.
Гэтыя апоры асабліва карысныя, калі трубаправод патрабуе як цеплавой абароны, так і кіраванага руху. Агульныя прыкладанні ўключаюць:
Разгледзім трубаправод ахалоджанай вады, усталяваны ў вільготным прамысловым будынку. Калі звычайная сталёвая апора парушае ізаляцыю, вакол апоры можа ўтварыцца кандэнсат, які патэнцыйна спрыяе карозіі і пагаршэнню ізаляцыі. Правільна абраная папярэдне ізаляваная слізгальная апора можа паменшыць гэты цеплавы мост, адначасова дазваляючы трубе рухацца ў адпаведнасці з праектам.
Фактычны вынік залежыць ад спецыфікацыі ізаляцыі, апорных нагрузак, умоў навакольнага асяроддзя, якасці ўстаноўкі і бесперапыннасці ўсёй сістэмы параізаляцыі.
Для каманд па закупках праектаў поўнае тэхнічнае расследаванне дапамагае вытворцам падрыхтаваць больш дакладную прапанову і зніжае рызыку прабелаў у спецыфікацыях.
Перш чым запытваць прапанову, падрыхтуйце наступную інфармацыю:
Папытаеце вытворцу пацвердзіць праектныя дапушчэнні, дапушчальныя нагрузкі, ізаляцыйныя ўласцівасці, ход слізгацення і дэталі інтэрфейсу. Калі патрабуецца, арганізуйце праверку трэцім бокам або тэставанне пры сведках у якасці асобна вызначанай паслугі праекта.
Завадская праверка і дакументацыя могуць палепшыць адсочванне, але пакупнікі павінны адрозніваць унутраныя праверкі якасці ад тэсціравання, якое праводзіцца незалежна акрэдытаваным трэцім бокам. Аб'ём праверкі павінен быць узгоднены перад пачаткам вытворчасці.
Стандартны трубаправод у першую чаргу падтрымлівае трубаправод і можа спатрэбіцца выразаць і рэканструкцыю ізаляцыі вакол яго. Папярэдне ізаляваная слізгальная апора для труб аб'ядноўвае нясучы ізаляцыйны блок і слізгальны інтэрфейс, дапамагаючы захаваць цеплавую ізаляцыю, адначасова забяспечваючы зададзены рух.
Працоўны дыяпазон залежыць ад ізаляцыйнага матэрыялу і поўнай канструкцыі зборкі. Tianshun пералічвае варыянты ад прыблізна -196°C для падыходных крыягенных канфігурацый да +650°C для адпаведнай высокатэмпературнай ізаляцыі. Фактычны дапушчальны дыяпазон павінен быць пацверджаны для выбраных матэрыялаў, нагрузак і ўмоў эксплуатацыі.
Неабходны ход усталёўваецца з дапамогай аналізу напружання ў трубаправодзе з улікам цеплавога пашырэння або сціску, размяшчэння апоры, напрамку руху і адпаведных сцэнарыяў працы. Слізгальная паверхня павінна забяспечваць дастатковы ход, не дасягаючы сваіх механічных межаў.
так. Накіроўвалыя пласціны могуць быць уключаны ў адпаведныя канфігурацыі, каб дазволіць восевае перамяшчэнне пры стрымліванні бакавога зрушэння. Размяшчэнне накіроўвалых і зазоры павінны быць узгоднены з аналізам напружання ў трубаправодзе і праектнай апорай.
У залежнасці ад узгодненага аб'ёму паставак, дакументацыя можа ўключаць у сябе сертыфікаты на сталёвыя матэрыялы, тэхнічныя характарыстыкі ізаляцыйных матэрыялаў, інфармацыю аб выпрабаваннях на трэнне слізгацення, справаздачы пра праверку памераў і адпаведныя запісы праверкі завода. Пацвердзіце неабходныя стандарты, прасочвальнасць і любыя патрабаванні да тэсціравання трэціх асоб у спецыфікацыі пакупкі.
Надзейная папярэдне ізаляваная слізгальная апора для труб павінна ўраўнаважваць структурную нагрузку, цеплаізаляцыю, характарыстыкі слізгацення і абарону ад вільгаці. Разгляд гэтых патрабаванняў як адзінага скаардынаванага дызайну дапамагае паменшыць нявызначанасць пры ўсталёўцы і падтрымлівае доўгатэрміновую надзейнасць трубаправода.
Кампанія Tianshun вырабляе апорную прадукцыю для трубаправодаў на сваім прадпрыемстве ў Янчжоу з 2012 года і пастаўляе рашэнні для прамысловых трубаправодаў, уключаючы паравую, астуджаную ваду і крыягенныя паслугі. Аглядаючы памеры труб, патрабаванні да ізаляцыі, праектныя нагрузкі і дадзеныя аб перамяшчэнні, каманда інжынераў можа дапамагчы вызначыць прыдатную канфігурацыю апоры і ўдакладніць дакументацыю, неабходную для вашага праекта.
Калі вы шукаеце індывідуальныПапярэдне ізаляваная слізгальная апора для трубдля новай устаноўкі або мадэрнізацыі існуючага трубаправода падрыхтуйце графік падтрымкі труб, характарыстыкі ізаляцыі і дадзеныя аналізу напружання, перш чым запытваць прапанову. Наведайце старонку прадукту Tianshun, каб азнаёміцца з даступным дызайнерскім падыходам ізвяжыцеся з намікаб абмеркаваць вашыя тэхнічныя патрабаванні, варыянты матэрыялаў, аб'ём інспекцыі і патрэбы ў рэалізацыі праекта.
