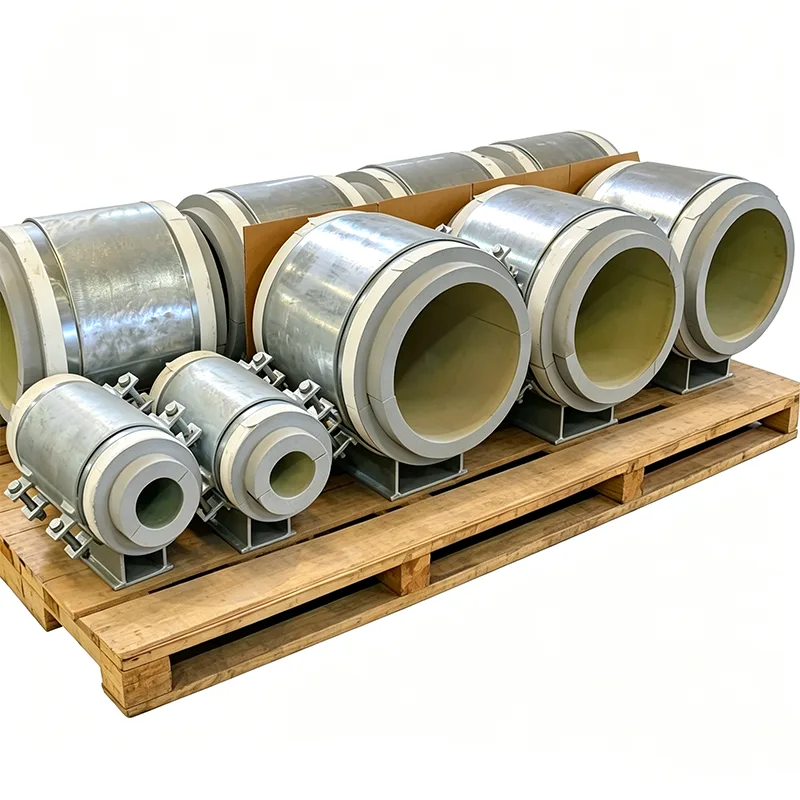

Папярэдне ізаляваная слізгальная апора для труб

Труба, якая пашыраецца і сціскаецца пры змене тэмпературы, павінна рухацца на сваіх апорах. Труба, якая павінна заставацца ізаляванай, мае патрэбу ў суцэльнай цеплавой абалонцы. Задавальненне абодвух патрабаванняў у адной і той жа кропцы апоры звычайна азначае ўстаноўку асобнай слізгальнай пласціны, а затым разразанне ізаляцыі вакол яе на месцы - паслядоўнасць, якая пакідае месца для зрушэння, сціснутай ізаляцыі і ненадзейнай параізаляцыі. Папярэдне ізаляваная слізгальная апора для трубы вырашае гэтую праблему шляхам аб'яднання слізгальнага механізму і ізаляцыйнага блока ў адзіны, сабраны на заводзе блок, які прыбывае на месца, гатовы прыняць трубу і прылеглую ізаляцыю.

Мы вырабляем гэтыя інтэграваныя слізгальныя апоры на нашым заводзе ў Янчжоу з 2012 года для параправодаў, сетак ахалоджанай вады і крыягенных перадачных труб больш чым у 45 краінах. Кожная зборка распрацавана так, што труба свабодна рухаецца, ізаляцыя застаецца цэлай, а апорная сталь застаецца пры бяспечнай тэмпературы.

Як функцыі слізгацення і ізаляцыі працуюць разам

Апорны корпус змяшчае цвёрды ізаляцыйны блок высокай шчыльнасці, які перадае нагрузку трубы ад сядла ўніз да апорнай пліты. Ні адзін метал не датыкаецца з металам на шляху нагрузкі: сама ізаляцыя выконвае ролю цеплавога разрыву. Падчас вырабу пад ізаляцыйным блокам дакладна размешчана слізгальная пара з нізкім каэфіцыентам трэння.

Верхні слізгальны кампанент уяўляе сабой паліраваны ліст з нержавеючай сталі, прымацаваны да ніжняга боку ізаляцыйнага блока або да прамежкавай пласціны размеркавання нагрузкі.

Ніжні слізгальны кампанент - гэта пракладка з ПТФЭ або прасякнутая графітам, замацаваная на верхняй частцы стальной апорнай пліты.

Увесь інтэрфейс слізгацення заключаны ў апорны корпус, абаронены ад будаўнічага пылу, пяску, які разносіцца ветрам, і вільгаці, якія з часам могуць павялічыць трэнне або выклікаць карозію.

Плошча паверхні слізгацення і даўжыня ходу разлічваюцца з дадзеных аналізу напружання ў трубе. Мы дадаем вялікі запас звыш максімальнага чаканага перамяшчэння, таму нават незвычайны пераходны працэс не выведзе апору за межы запланаванага дыяпазону.

Ізаляцыя, якая працуе пры вашай працоўнай тэмпературы

Матэрыял ізаляцыйнага блока выбіраецца з улікам спецыфічных цеплавых умоў вашай лініі, а не з універсальнага складу. Нашы стандартныя матэрыялы ўключаюць:

PIR высокай шчыльнасці (поліізацыянурат): для астуджанай вады, расола і астуджэння да -50°C.

Порыстае шкло: для крыягенных прымянення пры тэмпературы да -196°C, дзе вільгаценепранікальнасць мае вырашальнае значэнне.

Сілікат кальцыя: для пара, гарачага алею і тэхналагічных ліній да 650°C.

Пліты на аснове перліту або мікрапорыстыя: для прыкладанняў, якія патрабуюць вельмі нізкай цеплаправоднасці пры экстрэмальных тэмпературах.

Кожны блок апрацоўваецца ў адпаведнасці з дыяметрам трубы і таўшчынёй ізаляцыі, вызначанымі для праекта. Яго трываласць на сціск правяраецца ў адпаведнасці з поўнай нагрузкай гідраіспытання, а не толькі з эксплуатацыйнай масай, каб прадухіліць раздушванне падчас уводу ў эксплуатацыю.

Параізаляцыя, якая не перарываецца

Металічны корпус чаравіка выраблены з убудаваным ушчыльняльным фланцам. Калі брыгада на аб'екце ўсталёўвае ізаляцыю труб і знешнюю ашалёўку, яны падводзяць параізаляцыю непасрэдна да гэтага фланца і заклейваюць яе клеем або скотчам. У выніку атрымліваецца бесперапынны канверт, які можна правяраць, які праходзіць прама праз месца апоры — без шчылін, без выразаных уручную латак, без залежнасці ад адной масцікі, нанесенай на месцы.

Дакументацыя і надзейнасць

Кожная папярэдне ізаляваная апора для слайдаў пастаўляецца з поўным камплектам дакументацыі:

Сертыфікаты EN 10204 тыпу 3.1 для ўсіх сталёвых частак.

Тэхнічныя характарыстыкі ізаляцыйных матэрыялаў са значэннямі цеплаправоднасці і трываласці на сціск пры разліковай тэмпературы.

Сертыфікаты каэфіцыента трэння слізгацення, правераныя лабараторнымі выпрабаваннямі.

Справаздачы аб памерах, якія пацвярджаюць далёкасць ходу, таўшчыню блока і памеры апорнай пліты.

Агульныя прыкладанні

Пара- і кандэнсатаправодныя эстакады электрастанцый і прамысловых аб'ектаў.

Лініі астуджанай вады і цэнтралізаванага ахалоджвання, дзе апоры слізгацення размешчаны на доўгіх прамых участках.

Крыягенныя каналы труб, дзе цеплавое скарачэнне патрабуе надзейнай паверхні слізгацення з нізкім каэфіцыентам трэння.

Любая ізаляваная трубаправодная сістэма, дзе сабраныя на месцы пласціны слізгацення будуць запавольваць мантаж ізаляцыі і ствараць цяжкасці пры праверцы.

Чаму Цяньшунь?

Слізгальная апора, якая звязвае або здушвае сваю ізаляцыю пасля некалькіх цеплавых цыклаў, не з'яўляецца слізгальнай апорай - гэта будучы заказ на рамонт. Наш інтэграваны на заводзе падыход выключае зменлівасць зборкі на месцах і гарантуе, што слізгальныя паверхні выраўнаваны, ізаляцыйны блок цалкам падтрымліваецца, а параізаляцыя можа быць чыста выканана камандай на месцы. З больш чым 70% паўторнай бізнес-і інжынернай падтрымкі, якая пачынаецца з вашай ізаметрыі, мы пастаўляем прадукт, які працуе прадказальна ад першага нагрэву да апошняга.

FAQ

Пытанне: ці можна замяніць слізгальную паверхню, калі яна зношваецца?

A: Паверхні слізгацення заключаны і злучаны ў завадской зборцы, таму замена на месцы непрактычная. Матэрыялы, якія мы выкарыстоўваем, разлічаны на дзесяцігоддзі перамяшчэння пры разліковых нагрузках, і мы даем дадзеныя выпрабаванняў на трэнне з кожным заказам.

Пытанне: які дыяпазон тэмператур пакрываецца?

A: Ад -196°C (порістае шкло) да +650°C (сілікат кальцыя). Больш высокія тэмпературы можна вытрымаць з дапамогай спецыяльных матэрыялаў - звярніцеся да нашай каманды інжынераў.

Пытанне: Як прадухіліць зрух ізаляцыйнага блока пры слізгаценні?

A: Плоскасць слізгацення размешчана пад ізаляцыйным блокам, і жорсткая пласціна размеркавання нагрузкі падзяляе іх. Уцяпляльнік адчувае толькі нагрузку на сціск; сілы слізгацення перадаюцца непасрэдна паміж металічнымі паверхнямі.

Пытанне: ці магу я атрымаць слізгальную апору, якая таксама накіроўвае трубу ўбок?

A: Так. Мы можам дадаць да апорнага корпуса інтэгральныя накіроўвалыя пласціны, якія дазваляюць рухаць па восі, адначасова стрымліваючы бакавое зрушэнне.
