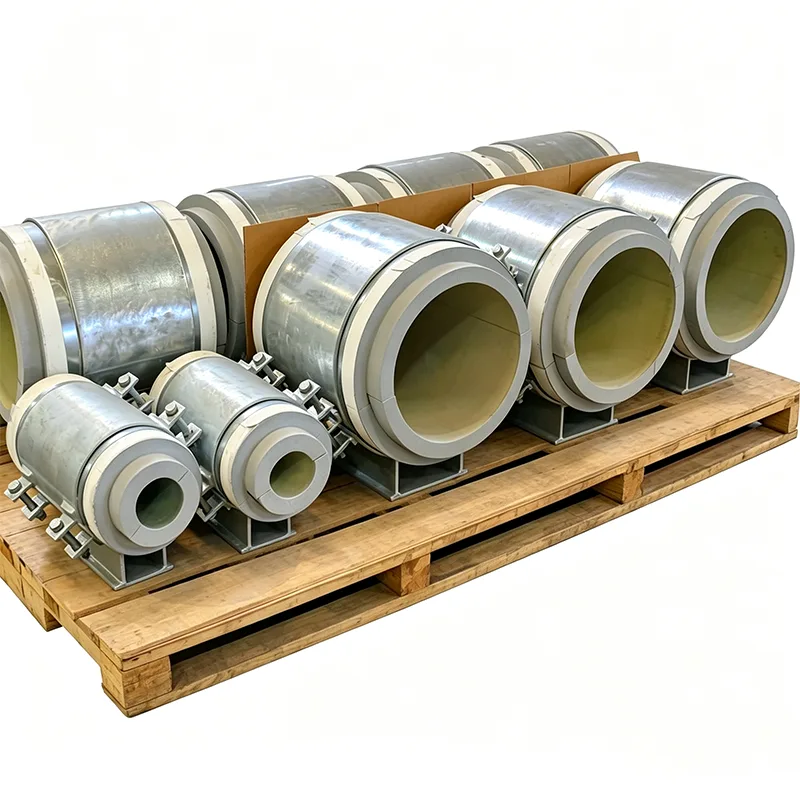

Падтрымка труб для крыягенных паслуг

У сістэмах крыягенных трубаправодаў нават невялікая памылка ў канструкцыі апоры можа прывесці да далікатных разломаў, празмернага нагрэву або небяспечнай нагрузкі на падключанае абсталяванне. У Yangzhou Tianshun з 2012 года мы займаемся распрацоўкай апоры труб для ліній звадкавання СПГ, тэрміналаў для захоўвання этылену і блокаў падзелу паветра. Мы разумеем, што апора ў гэтай службе - гэта не проста кавалак сталі - гэта старанна разлічаны вузел, які павінен вытрымліваць халодную ўсаджванне, захоўваць цэласнасць ізаляцыі і захоўваць структурную трываласць на працягу дзесяцігоддзяў.

Выбар матэрыялаў, які ставіць бяспеку на першае месца

Усе нашы апоры труб для крыягенных паслуг выраблены з матэрыялаў, якія захоўваюць трываласць пры самых нізкіх працоўных тэмпературах. Для металічнага шляху нагрузкі мы звычайна выкарыстоўваем балты ASTM A320 L7, нержавеючую сталь 304L або 316L для корпусаў заціскаў і нізкатэмпературную вугляродзістую сталь (A350 LF2), калі гэта дазваляюць канструктыўныя ўмовы. Кожнае награванне матэрыялу правяраецца на ўдар пры мінімальнай праектнай тэмпературы — значэнні V-вобразнага надрэзу па Шарпі прадастаўляюцца як стандарт у вашым пакеце дакументацыі, а не толькі па запыце.

Распрацаваны для халоднай ўсаджвання і змены нагрузкі

Калі 30-метровая труба СПГ астуджаецца ад тэмпературы навакольнага асяроддзя да -162°C, яна можа скараціцца больш чым на 50 мм. Нашы апорныя вузлы сканфігураваны так, каб дазваляць гэты рух без узнікнення другасных напружанняў. Мы прапануем:

Крыягенныя пласціны слізгацення з паверхнямі пракладак, прасякнутымі PTFE або графітам, прымацаваныя да нясучага ізаляцыйнага блока, які прадухіляе перадачу холаду на апорную сталь.

Папярэдне ўстаноўлены халодныя чаравікі, якія кампенсуюць цеплавое ўцісканне, пазбаўляючы ад здагадак падчас мантажу.

Пастаянныя спружынныя апоры, настроеныя для падтрымання амаль нулявых змяненняў нагрузкі ва ўсім дыяпазоне халоднага руху, прадухіляючы перагрузкі соплаў на крыягенных помпах і кампрэсарах.

Інтэграцыя ізаляцыі, якая прадухіляе лёд і кандэнсат

Трэснуты параізаляцыйны бар'ер або халоднае месца на апоры могуць прывесці да адукацыі лёду, CUI (карозіі пад ізаляцыяй) і страты энергіі. Нашы апоры прызначаны для інтэграцыі як з PIR (поліізацыянурат), так і з сістэмамі ізаляцыі з ячэістага шкла. Апорны ўчастак цеплаізаляцыі цалкам герметызаваны паміж трубным башмаком і апорай канструкцыі з бесперапыннай параізаляцыяй. Мы таксама можам папярэдне выразаць другасную ізаляцыю ў адпаведнасці з таўшчынёй і дэталямі абалонкі вашага падрадчыка трубаправодаў.

Тэставанне і дакументацыя для поўнай прасочвальнасці

Перш чым любы прадукт пакіне наш завод, ён праходзіць поўную праграму ўласных выпрабаванняў

Перад адпраўкай кожны прадукт праходзіць поўную праграму ўласных выпрабаванняў. Праверка памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверка цвёрдасці, неразбуральны кантроль MT/PT, калі дастасавальна, тэставанне нагрузкі на спружыну з крывымі нагрузкі-перамяшчэння і вымярэнне таўшчыні пакрыцця - усё гэта частка гэтай праграмы. Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Калі ласка, звярніце ўвагу: унутранае тэсціраванне не раўняецца тэсціраванню трэціх асоб, акрэдытаваным ILAC

Калі спатрэбіцца тэставанне або лабараторнае даследаванне ў прысутнасці трэцяга боку, яно прапануецца ў якасці асобнай дадатковай паслугі.

Асобна каціруюцца дадатковыя паслугі інспекцыі трэціх бакоў

1. Тэставанне матэрыялаў

Паслугі, даступныя ў гэтай катэгорыі, уключаюць аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Прапануюцца метады: тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне з'яўляюцца часткай гэтага тэставання.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Чаму мы вылучаемся

Міжнародная сістэма апоры труб LISEGA як наш эталон

Наша дакладнасць нагрузкі, стандарты выпрабаванняў і сістэмы дакументацыі вымяраюцца ў адпаведнасці з міжнароднай сістэмай апорных труб LISEGA.

Па-за стандартнай мадэллю ўнутранага пастаўшчыка

У той час як стандартны айчынны вытворца пастаўляе толькі прадукт, мы ўключаем крывую нагрузкі-перамяшчэння з кожнай спружынай. Акрамя таго, мы дапамагаем у тэсціраванні старонніх SGS і інспекцыях пры сведках, а таксама падтрымліваем праверку дакументаў інжынераў PE/CPE для замежных праектаў.

Прыкладанні

Прыёмныя тэрміналы СПГ і ўстаноўкі для галення пікаў

Захоўванне і апрацоўка этылену, прапілену і вадкага аміяку

Прамысловыя газавыя ўстаноўкі (LOX, LIN, LAR)

Крыягенныя трубаправодныя галерэі і зоны другаснага ўтрымання рэзервуараў

Халодныя скрыні ў падзеле паветра і апрацоўцы вуглевадародаў

Сёння нашы крыягенныя апоры эксплуатуюцца ў праектах на Блізкім Усходзе, у Паўднёва-Усходняй Азіі і Паўночнай Амерыцы, надзейна працуючы ў некаторых з самых складаных цеплавых умоў.

Чаму Цяньшунь?

Мы спецыялізаваны вытворца, а не генеральны дыстрыбутар. Наша каманда інжынераў можа правесці ізаметрыю напружання ў вашым трубаправодзе, вызначыць кожнае месца халоднай апоры і прапанаваць аптымізаваную зборку, якая зніжае як кошт матэрыялаў, так і час мантажу без шкоды для характарыстык ізаляцыі. Больш за 70% нашага бізнесу прыпадае на паўторныя заказы — прамы вынік забеспячэння прадказальнай якасці ў кожнай адпраўцы.

FAQ

Пытанне: Якую самую нізкую тэмпературу могуць вытрымаць вашыя крыягенныя апоры?

A: Да -196°C (тэмпература вадкага азоту). Па пытаннях абслугоўвання вадкім геліем звярніцеся да нашай каманды інжынераў.

Пытанне: Ці можаце вы супаставіць наш існуючы абутак для труб і дэталі ізаляцыі?

A: Так. Мы рэгулярна вырабляем чарцяжы для канкрэтных кліентаў, у тым ліку нестандартныя вышыні абутку, стылі заціску і таўшчыню ізаляцыі.

Пытанне: Вы забяспечваеце ізаляцыйны матэрыял як частку падтрымкі?

A: Так, мы пастаўляем нясучую ізаляцыю (PIR, пенашкло або дрэва), цалкам прымацаваную да абутку трубы. Навакольная другасная ізаляцыя і ашалёўка звычайна ўкладваюцца на месцы, але мы можам прапанаваць зборныя камплекты ізаляцыі.

Пытанне: Як прадухіліць парэпанне ізаляцыі пры цыклічных халодных нагрузках?

A: Апорны блок распрацаваны з трываласцю на сціск, якая значна перавышае максімальнае разлічанае апорнае ціск. Мы таксама ўкладваем швы ў шматслаёвую ізаляцыю ў шахматным парадку і выкарыстоўваем гнуткія клеевыя сістэмы, якія забяспечваюць дыферэнцыяльнае рух.

Пытанне: Якім стандартам адпавядаюць вашы крыягенныя апоры?

A: Нашы праекты прытрымліваюцца MSS SP-58, ASME B31.3, раздзел VI (для СПГ), EN 13480 і апошніх рэкамендацый GIIGNL. Маркіроўка CE у адпаведнасці з PED можа быць прадастаўлена, калі гэта дастасавальна.

Пытанне: ці можаце вы справіцца з кароткімі тэрмінамі дастаўкі экстраных запасных частак?

A: Так. У нас ёсць запас звычайных крыягенных слізгальных пласцін і набораў нітаў. Для цалкам вырабленых зборак магчыма экспрэс-вытворчасць за 7-10 дзён.
