Калі прамысловыя трубаправоды павінны вытрымліваць цеплавое пашырэнне, адначасова вытрымліваючы раптоўныя ўдарныя нагрузкі,ЦяньшуньзабяспечваеГідраўлічныя дэмпферы для абмежавання трубпрызначаны для падтрымання стабільнасці сістэмы ў складаных умовах працы. Гэтыя адчувальныя да хуткасці прылады дазваляюць паступовае перамяшчэнне труб падчас звычайнай працы і забяспечваюць дынамічнае абмежаванне, калі хуткае зрушэнне пагражае цэласнасці трубаправодаў.
Гідраўлічныя дэмпферы з'яўляюцца важнымі прыладамі дынамічнага абмежавання на электрастанцыях, нафтахімічных прадпрыемствах, нафтаперапрацоўчых заводах і іншых прамысловых устаноўках, дзе сістэмы трубаправодаў сутыкаюцца з сейсмічнымі сіламі, гідраўдарамі, пераходнымі працэсамі ціску і парушэннямі, звязанымі з абсталяваннем. У адрозненне ад звычайных цвёрдых абмежавальнікаў, яны прыстасоўваюцца да павольнага тэрмічнага руху, адначасова супрацьстаячы раптоўнаму зрушэнню на высокай хуткасці. У гэтым артыкуле тлумачацца іх прынцыпы працы, ключавыя кампаненты, інжынерныя меркаванні, прымяненне і патрабаванні да абслугоўвання. У ім таксама апісваецца, як выбраць падыходнае абсталяванне для канкрэтных праектаў абмежавання труб і як Tianshun можа падтрымліваць патрабаванні да прамысловых трубаправодаў.
Гідраўлічныя дэмпферы - гэта спецыялізаваныя механічна-гідраўлічныя прылады, якія абмяжоўваюць хуткае перамяшчэнне ў сістэмах трубаправодаў, дазваляючы пры гэтым адносна неабмежаваны рух на нізкіх хуткасцях. Яны асабліва каштоўныя ва ўстаноўках, дзе трубы пашыраюцца, звужаюцца або ссоўваюцца падчас звычайных працоўных цыклаў, але павінны заставацца пад кантролем падчас нечаканых дынамічных падзей.
Тыповы гідраўлічны дэмпфер змяшчае цыліндр, поршань, поршаневы шток, гідраўлічную вадкасць, унутраны механізм рэгулявання патоку, ушчыльнення і канцавыя злучэнні. Калі труба рухаецца павольна з-за змены тэмпературы, гідраўлічная вадкасць цячэ праз адкалібраваныя каналы, дазваляючы поршню рухацца. Калі рух перавышае зададзеную прыладай хуткасць актывацыі, гідраўлічны супраціў значна павялічваецца, дапамагаючы стрымліваць трубу.
Гідраўлічныя дэмпферы звычайна працуюць разам з апорнымі апорамі, а не замяняюць іх. Спружынныя падвескі, башмакі для труб і іншыя апоры вытрымліваюць вагу трубы і забяспечваюць нармальнае перамяшчэнне, у той час як дэмпферы забяспечваюць стрымліванне ад вызначаных дынамічных нагрузак.
Каб атрымаць падрабязную інфармацыю аб канкрэтным праекце, азнаёмцеся з інфармацыяй аб прадукце Гідраўлічныя дэмпферы для абмежавання труб Tianshun.
Прынцып працы заснаваны на ўзаемасувязі паміж хуткасцю поршня і гідраўлічным супрацівам. Прылада па-рознаму рэагуе на паступовае зрушэнне і рэзкі рух, дапамагаючы сістэмам трубаправодаў заставацца гнуткімі падчас звычайнай працы без шкоды для дынамічнага абмежавання.
Прамысловыя трубы адчуваюць змены памераў па меры павышэння і паніжэння працоўных тэмператур. Падчас досыць павольнага руху дэмпфер дазваляе свайму поршню рухацца праз цыліндр з абмежаваным супрацівам. Гэта дапамагае прадухіліць непатрэбнае абмежаванне цеплавога пашырэння і сціску.
Падчас сейсмічнага здарэння, гідраўдару, спрацоўвання турбіны або падобнага пераходнага працэсу хуткасць трубы можа хутка ўзрасці. Унутраны гідраўлічны механізм дэмпфера абмяжоўвае паток вадкасці па меры дасягнення вызначаных умоў актывацыі.
Павелічэнне гідраўлічнага супраціву істотна ўскладняе далейшы рух поршня. Затым прылада перадае выніковую сілу стрымання праз свае мантажныя злучэнні на апорную канструкцыю, дапамагаючы абмежаваць празмернае зрушэнне трубы.
Як толькі пераходны працэс сціхае, механізм можа вярнуцца да сваіх нармальных паводзін, якія дазваляюць рухацца, у залежнасці ад канструкцыі. Правільны памер, ўстаноўка і тэхнічнае абслугоўванне важныя для таго, каб дэмпфер рэагаваў належным чынам на працягу ўсяго тэрміну службы.
Правільна вызначаныя гідраўлічныя дэмпферы прапануюць некалькі інжынерных пераваг для сістэм прамысловых трубаправодаў.
Адным з важных абмежаванняў з'яўляецца тое, што гідраўлічныя дэмпферы не з'яўляюцца ўніверсальным рашэннем для кожнай праблемы з вібрацыяй. Іх прыдатнасць залежыць ад характарыстык руху, дыяпазону частот, варыянтаў нагрузкі і патрабаванняў да прадукцыйнасці сістэмы трубаправодаў. Вібрацыя з нізкай амплітудай і высокай частатой можа запатрабаваць іншага або дадатковага падыходу да кантролю вібрацыі.
Гідраўлічныя дэмпферы часта разглядаюцца для крытычна важных сетак трубаправодаў, дзе раптоўнае зрушэнне можа паўплываць на бесперапыннасць працы, цэласнасць абсталявання або бяспеку станцыі.
Галоўныя параправоды, трубаправоды падачы вады і іншыя ланцугі з высокай энергіяй могуць адчуваць дынамічныя нагрузкі падчас адключэння абсталявання, пераходаў ціску або сейсмічных падзей. Амартызатары дапамагаюць стрымліваць рух, калі гэтага патрабуюць канструктыўныя ўмовы.
Тэхналагічныя трубаправоды, падлучаныя да помпаў, кампрэсараў, печаў і абсталявання пад ціскам, могуць падвяргацца хуткім зменам працоўных умоў. Правільна распрацаваныя абмежавальнікі могуць дапамагчы кантраляваць пераходныя нагрузкі і абараніць уразлівыя злучэнні.
Сістэмы трубаправодаў, звязаныя з бяспекай, могуць патрабаваць старанна задакументаваных характарыстык абмежавання, экалагічнай кваліфікацыі і сейсмічнай ацэнкі. Выбар павінен адпавядаць дзеючым кодам праекта і кваліфікацыйным патрабаванням, а не спадзявацца толькі на агульныя апісанні прадукту.
Аб'екты для апрацоўкі газу, звадкаванага прыроднага газу і лініі перадачы высокага ціску могуць патрабаваць спецыялізаваных дапаможных механізмаў для забеспячэння рабочага руху пры кантролі зададзенымі дынамічнымі падзеямі.
Металічныя сильфонные кампенсатары і падобныя кампаненты могуць быць адчувальныя да празмернага зрушэння або знешніх нагрузак. Правільна размешчаныя дэмпферы могуць дапамагчы абмежаваць рух падчас пэўных пераходных умоў, пры ўмове, што поўнае абмежаванне распрацавана для нагрузак на злучэнне і трубаправоды.
Прадукцыйнасць гідраўлічнага дэмпфера залежыць ад некалькіх узаемазвязаных канструктыўных параметраў. У наступнай табліцы прыведзены рэпрэзентатыўныя значэнні, апублікаваныя ў інфармацыі аб прадукце Tianshun. Фактычныя патрабаванні павінны быць пацверджаны для канкрэтнай мадэлі і праекта.
| Параметр | Рэпрэзентатыўны дыяпазон або варыянт | Інжынерныя разгляды |
|---|---|---|
| Грузападымальнасць | Прыкладна ад 5 кН да 500 кН і вышэй для індывідуальных блокаў | Павінен улічваць разлічаныя сілы ўтрымання і вызначаныя варыянты нагрузкі. |
| Стандартны ход | 100, 150, 200, 300 і 500 мм | Павінна ахопліваць чаканае цеплавое зрушэнне і допускі пры ўсталёўцы. |
| Хуткасць актывацыі | Звычайна 5–50 мм/с, у адпаведнасці са спецыфікацыямі | Неабходна адрозніваць звычайны рух трубы ад дынамічных умоў, якія патрабуюць абмежавання. |
| Стандартная працоўная тэмпература | Прыкладна ад -40°C да +120°C | Праверце прыдатнасць вадкасці, ушчыльненняў і матэрыялу пры фактычных працоўных тэмпературах. |
| Матэрыял цыліндру | Варыянты з вугляродзістай або легаванай сталі | Выбар залежыць ад нагрузак, асяроддзя і характарыстык праекта. |

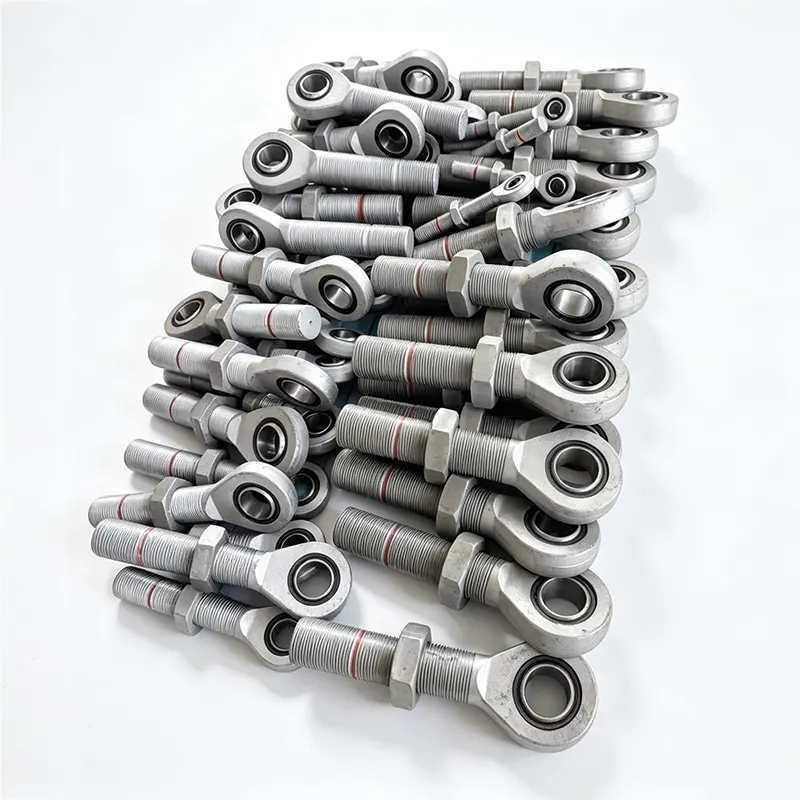

| Канец злучэнняў | Вушка стрыжня, вуха, шаравое злучэнне і варыянты з разьбой | Павінна адпавядаць канструктыўнаму мацаванню і дазволенаму кірунку руху. |
| Тэставанне | Праверка функцыянальнасці, ціску і герметычнасці ў адпаведнасці з указаннямі | Пацвердзіце запісы праверкі і неабходную дакументацыю перад прыёмкай. |
Гэтыя значэнні з'яўляюцца арыентыровачнай інфармацыяй аб прадукце і не замяняюць зацверджаную табліцу дадзеных або разлік для канкрэтнага праекта. Для ядзерных, высокатэмпературных або іншых крытычна важных паслуг пацвердзіце прыдатныя кваліфікацыйныя патрабаванні непасрэдна ў вытворцы.
Выбар гідраўлічнага дэмпфера патрабуе каардынацыі паміж аналізам напружання ў трубаправодзе, канструкцыяй апоры, інтэрфейсам абсталявання і ўмовамі на месцы. Закупкі толькі на падставе намінальнага дыяметра трубы недастаткова.
Вызначце, ці павінна абмежаванне ўлічыць сейсмічную нагрузку, гідраўдар, разрад ахоўнага клапана, адключэнне абсталявання, рух, выкліканы ветрам, або іншы пераходны працэс. Рэгулявальны варыянт нагрузкі ўсталёўвае неабходную прадукцыйнасць абмежавання.
Выкарыстоўвайце зацверджаны аналіз напружання ў трубаправодзе, каб вызначыць неабходныя сілы расцяжэння і сціску. Праверце рэйтынг дэмпфера, трываласць мацавання, канструкцыйную сталь, зварныя швы і злучаныя кампаненты труб як частку ўсяго шляху нагрузкі.
Усталюйце чаканы цеплавой ход ад гарачага да халоднага, месца ўстаноўкі і магчымае зрушэнне ў адпаведных умовах эксплуатацыі. Адэкватны ход дапамагае прадухіліць непажаданы кантакт у канцы шляху і перашкоды нармальнаму руху трубы.
Хуткасць актывацыі павінна адпавядаць чаканаму дыяпазону нармальнага руху і дынамічным падзеям, якія патрабуюць абмежавання. Няправільная каліброўка можа прывесці да непажаданага супраціву падчас звычайнай працы або неадэкватнай рэакцыі падчас пераходнага працэсу.
Праверце тэмпературу навакольнага асяроддзя і трубы, уздзеянне карозіі, вільготнасць, сумяшчальнасць вадкасці і любыя асаблівыя патрабаванні да навакольнага асяроддзя. Для спецыялізаваных прыкладанняў могуць спатрэбіцца палепшаныя матэрыялы, пломбы, ахоўныя пакрыцці або кваліфікацыйныя выпрабаванні.
Вызначце кіруючыя коды праектавання і спецыфікацыі праекта. У залежнасці ад прымянення яны могуць уключаць адпаведныя патрабаванні ASME B31.1, ASME B31.3, стандарты MSS або спецыфікацыі ядзерных паслуг. Пацвердзіце дакладныя выданні, дастасавальнасць і неабходны аб'ём кваліфікацыі з адказным інжынерам.
Для атрымання дадатковай інфармацыі аб дадатковым апорным абсталяванні вывучыце пастаянныя спружынныя апоры Tianshun і азнаёмцеся з тым, як выбраныя кампаненты могуць працаваць разам у скаардынаванай апорнай сістэме трубаправодаў.
Нават правільна падабраны гідраўлічны дэмпфер можа працаваць дрэнна, калі ён усталяваны няправільна або абслугоўваецца неналежным чынам. Устаноўка і праверка павінны праводзіцца ў адпаведнасці з інструкцыямі вытворцы і зацверджанай праектнай дакументацыяй.
Пры праверцы варта ўлічваць уцечку гідраўлічнай вадкасці, карозію, пашкоджанне штока поршня, аслабленыя злучэнні, пашкоджаныя ўшчыльненні, ненармальнае зрушэнне і прыкметы механічнага ўмяшання. Любыя незвычайныя ўмовы павінны разглядацца ў адпаведнасці з інструкцыямі па абслугоўванні вытворцы.
Інтэрвалы праверак і графікі капітальнага рамонту павінны адлюстроўваць інструкцыю па абсталяванні, асяроддзе працы, гісторыю падзей і патрабаванні праекта. У апублікаваных рэкамендацыях Tianshun указаны праверкі з інтэрвалам прыблізна ад трох да пяці гадоў і магчымы капітальны рамонт каля дзесяці гадоў пры нармальных умовах эксплуатацыі; іх варта разглядаць як агульныя рэкамендацыі, а не як універсальныя патрабаванні. Крытычна важным для бяспекі праграмам можа спатрэбіцца іншы расклад.
Пасля значнай сейсмічнай падзеі або іншага праектнага пераходнага працэсу праверце сістэму ўтрымлівання ў адпаведнасці з дзеючымі працэдурамі на месцы перад вяртаннем пашкоджанага абсталявання ў эксплуатацыю.
Іх асноўнае прызначэнне - забяспечыць павольнае перамяшчэнне труб у нармальных умовах працы, адначасова абмяжоўваючы хуткае зрушэнне, выкліканае вызначанымі дынамічнымі падзеямі. Гэта дапамагае кантраляваць нагрузкі, якія перадаюцца на трубаправоды, падключанае абсталяванне і апорныя канструкцыі.
Спружынная падвеска падтрымлівае вагу трубы, забяспечваючы пры гэтым цеплавы рух. Гідраўлічны дэмпфер у першую чаргу забяспечвае дынамічнае абмежаванне і звычайна не замяняе апорнай функцыі апоры. Абодва могуць выкарыстоўвацца ў адной сістэме трубаправодаў для розных інжынерных мэтаў.
Пачніце з зацверджанага аналізу напружання ў трубаправодзе і вызначце асноўныя выпадкі дынамічнай нагрузкі. Пры выбары неабходна ўлічваць сілы ўтрымання, здольнасць да расцяжэння і сціску, ход, мантажныя нагрузкі і трываласць поўнай сістэмы мацавання.
Многія гідраўлічныя дэмпферы падтрымліваюць гарызантальную, вертыкальную або нахіленую ўстаноўку, але дазволеная арыентацыя залежыць ад канструкцыі. Перад устаноўкай пацвердзіце інструкцыі вытворцы, канфігурацыю мантажу і любыя абмежаванні, звязаныя з праектам.
так. Праверка павінна ахопліваць уцечку, карозію, стан стрыжня, злучэнні і функцыянальныя характарыстыкі, калі гэта дастасавальна. Графік праверкі і капітальнага рамонту павінен адпавядаць інструкцыям вытворцы і эксплуатацыйным патрабаванням устаноўкі.
Не. У першую чаргу яны прызначаны для стрымлівання хуткага руху і пэўных пераходных нагрузак. Бесперапынная вібрацыя з нізкай амплітудай і высокай частатой можа запатрабаваць дадатковага аналізу і іншых мер кантролю за вібрацыяй.
Забяспечце неабходную грузападымальнасць, ход, рабочую тэмпературу і тэмпературу навакольнага асяроддзя, хуткасць актывацыі, арыентацыю мантажу, канцавыя злучэнні, чарцяжы напружання труб або апор, умовы навакольнага асяроддзя і прыдатныя стандарты праекта. Гэтыя дэталі дапамагаюць вытворцу ацаніць прыдатную канфігурацыю.
Гідраўлічныя дэмпферы для абмежавання труб гуляюць важную ролю ў сістэмах прамысловых трубаправодаў, якія павінны прыстасоўвацца да звычайных цеплавых перамяшчэнняў, адначасова супрацьстаячы раптоўным дынамічным сілам. Правільны выбар залежыць ад разлічаных нагрузак, патрабаванняў да ходу, характарыстык актывацыі, дэталяў мантажу, сумяшчальнасці матэрыялаў, а таксама прыдатных стандартаў канструкцыі і кваліфікацыі. Інтэграцыя дэмпфераў з адпаведнымі апорамі для труб і кампанентамі пашырэння дапамагае стварыць скаардынаваную сістэму ўтрымання, а не спадзявацца на адну прыладу для вырашэння кожнай праблемы руху.
Цяньшунь падтрымлівае праекты прамысловых трубаправодаў з гідраўлічнымі дэмпферамі і адпаведнымі прадуктамі падтрымкі трубаправодаў. Калі вы плануеце новую ўстаноўку, мадэрнізацыю існуючай сістэмы ўтрымання або закупку спецыяльнага абсталявання для патрабавальных умоў эксплуатацыі, падрыхтуйце свае тэхнічныя патрабаванні ізвяжыцеся з намікаб абмеркаваць прыдатныя канфігурацыі, інжынерныя меркаванні і варыянты расцэнак для канкрэтнага праекта.
