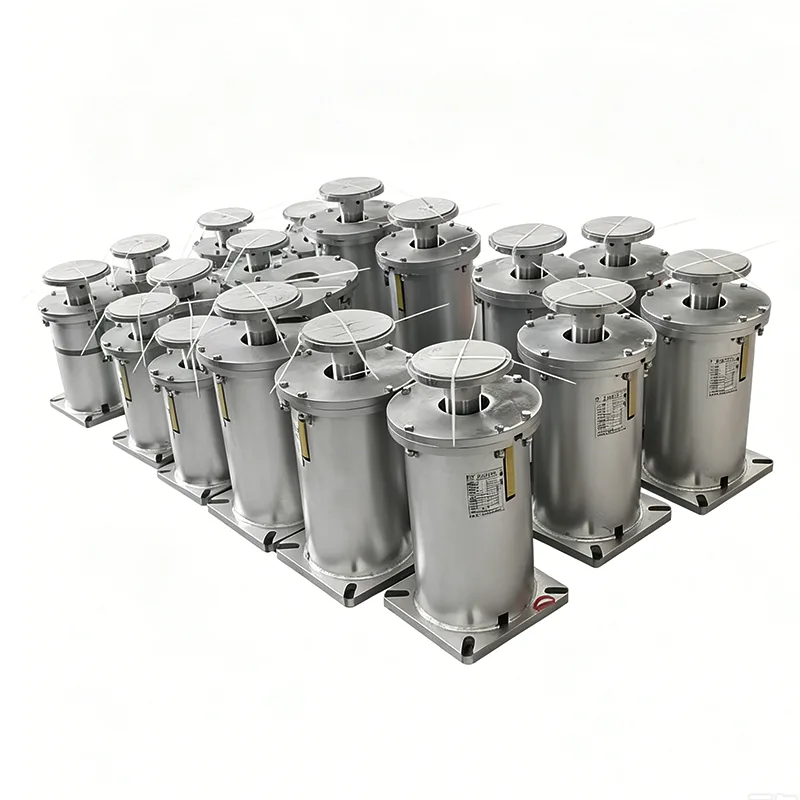

Падтрымка вясны хімічнага завода

Трубаправодныя сістэмы на хімічных заводах працуюць у цяжкіх умовах, звязаных з агрэсіўнымі асяроддзямі, пераменнымі высокімі і нізкімі тэмпературамі, гаручай і выбуханебяспечнай атмасферай, а таксама з строгімі патрабаваннямі бяспекі. Звычайныя спружынныя апоры схільныя да карозіі, стомленага разбурэння і пагаршэння характарыстык у такіх цяжкіх умовах працы, што можа прывесці да ўцечкі ў трубаправодзе, пашкоджання абсталявання і нават няшчасных выпадкаў. Распрацаваная спецыяльна для гэтых складаных умоў эксплуатацыі, Chemical Plant Spring Support - гэта спецыялізаваны дапаможны прадукт, здольны доўгатэрмінова стабільна працаваць у складаных хімічных асяроддзях.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Спружынная апора Chemical Plant - гэта спецыяльна распрацаваная пругкая апора для труб, спецыяльна распрацаваная для хімічнай прамысловасці. У асноўным ён нясе ўласны груз трубаправода, кампенсуе зрушэнне, выкліканае цеплавым пашырэннем і сцісканнем, і ізалюе вібрацыю, якая перадаецца ад тэхналагічнага абсталявання.

Дзякуючы 14-гадоваму вопыту ў распрацоўцы і вытворчасці хімічных апорных сістэм для труб, Yangzhou Tianshun Pipeline паставіла прадукцыю для больш чым 200 хімічных праектаў па ўсім свеце, уключаючы буйнамаштабныя базы нафтаперапрацоўкі і хімічнай інтэграцыі, паркі тонкай хіміі і фармацэўтычныя заводы.

Мэтавыя функцыі дызайну

▶  Выдатная ўстойлівасць да карозіі: выкарыстоўвае спецыяльныя матэрыялы і шматслаёвую антыкаразійную апрацоўку, каб супрацьстаяць эрозіі ад кіслот, шчолачаў, соляў і іншых агрэсіўных асяроддзяў.

▶  Выбухаабароненая структура: усе кампаненты адпавядаюць стандартам хімічнай выбухаабароненасці без рызыкі ўзнікнення іскры.

▶  Выдатная герметычнасць: Абсталяваны цалкам закрытым ахоўным корпусам для прадухілення траплення агрэсіўных газаў і вадкасцей у вузел спружыны.

▶  Шырокая тэмпературная адаптацыя: надзейна працуе ў шырокім дыяпазоне тэмператур ад -196 ℃ да +550 ℃.

▶ Высокая дакладнасць нагрузкі: дакладная каліброўка перад пастаўкай, з адхіленнем нагрузкі, якое кантралюецца ў межах ±5%.

▶  Дызайн, які не патрабуе абслугоўвання: простая і трывалая канструкцыя не патрабуе рэгулярнага абслугоўвання ў нармальных умовах працы.

Параўнанне прадукцыйнасці са звычайнымі спружыннымі апорамі

Стандартныя тэхнічныя параметры

Тыповыя сцэнары прымянення

Спружынная апора хімічнага завода шырока ўжываецца для розных сістэм трубаправодаў на хімічных прадпрыемствах:

Трубаправоды для падачы кіслот, шчолачаў, соляў і іншых агрэсіўных асяроддзяў

Тэхналагічныя трубаправоды высокай тэмпературы і высокага ціску

Трубаправоды крыягеннай вадкасці (вадкі кісларод, вадкі азот, вадкі аміяк)

Трубаправоды для гаручых і выбухованебяспечных асяроддзяў (бензін, дызельнае паліва, прыродны газ)

Злучальныя трубаправоды для рэактараў, цеплаабменнікаў, вежаў і іншага тэхналагічнага абсталявання

Трубаправоды для каналізацыі і ачысткі сцёкавых газаў

Вытворчасць і кантроль якасці

Мы пабудавалі спецыяльныя вытворчыя лініі для хімічных прадуктаў. Усе спружынныя апоры Chemical Plant вырабляюцца ў строгай адпаведнасці з самымі высокімі стандартамі хімічнай прамысловасці:

Уся прадукцыя перад адпраўкай праходзіць комплексныя ўласныя выпрабаванні.

Унутранае тэсціраванне ўключае: праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT (калі гэта дастасавальна), тэставанне нагрузкі спружынай (з крывымі нагрузка-зрушэнне) і вымярэнне таўшчыні пакрыцця.

Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Унутранае тэставанне не з'яўляецца тэставаннем трэціх асоб, акрэдытаваных ILAC. Тэставанне або лабараторнае тэсціраванне пад наглядам трэцяга боку даступна як асобная дадатковая паслуга.

Дадатковыя паслугі старонніх інспекцый (цытуюцца асобна):

1. Выпрабаванне матэрыялу: аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. НК зварнога шва: Тэставанне магнітнымі часціцамі (MT), Тэставанне вадкасным пранікальным сродкам (PT), Ультрагукавое тэсціраванне (UT) і Радыяграфічнае тэсціраванне (RT).

3. Праверка прадукцыйнасці нагрузкі спружыны, уключаючы крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне/эпаксіднае пакрыццё на абарону ад карозіі.

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI).

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA. У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы прадстаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам; мы таксама спрыяем тэсціраванню SGS і праверкам пры сведках трэціх асоб, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Настройка і дапаможныя паслугі

▶  Настройка спецыяльных матэрыялаў: даступныя вырабы з хастэла, манеля і іншых спецыяльных сплаваў.

▶  Нестандартны дызайн: індывідуальныя прадукты, распрацаваныя ў адпаведнасці з чарцяжамі заказчыка і рэальнымі ўмовамі працы.

▶  Сістэмныя рашэнні: комплекснае праектаванне і поўная пастаўка поўных сістэм апорных труб для хімічных прадпрыемстваў.

▶  Тэхнічнае абслугоўванне на месцы: можна накіраваць прафесійных інжынераў для інструкцый па ўсталёўцы і ўводу ў эксплуатацыю на месцы.

▶  12-месячная гарантыя: дэфектныя прадукты будуць адрамантаваны або заменены бясплатна на працягу гарантыйнага перыяду.

Каб атрымаць больш падрабязную інфармацыю аб падтрымцы Chemical Plant Spring і парады па прафесійным выбары, звярніцеся да нашай тэхнічнай групы.
