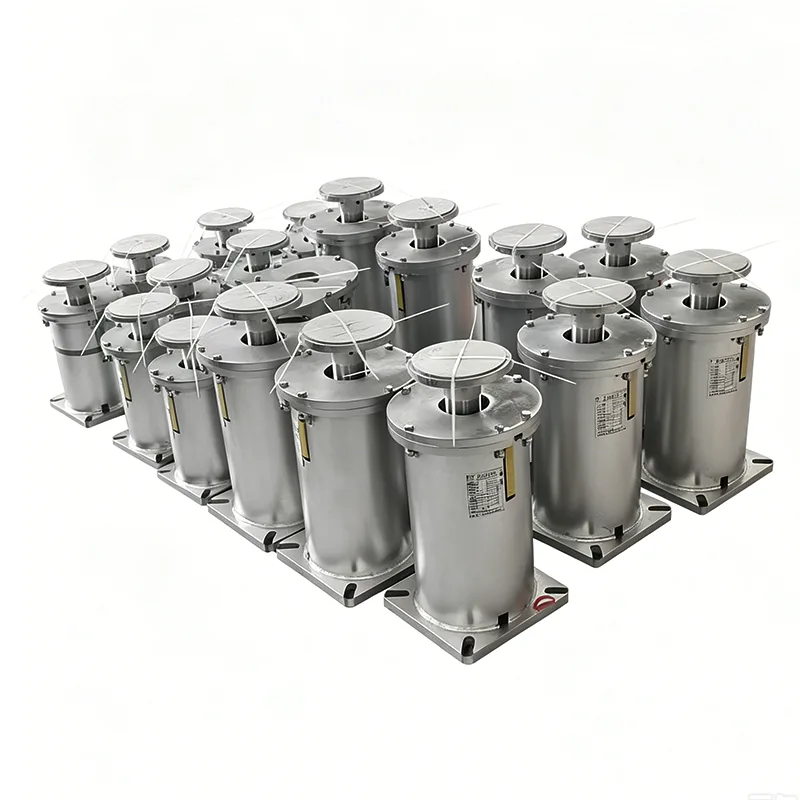

Спружынная вешалка тыпу F

Спружынная падвеска тыпу F - гэта стандартная падвесная спружынная апора, распрацаваная кампаніяй Yangzhou Tianshun Pipeline на аснове 14-гадовага вопыту ў галіны, і гэта таксама адна з найбольш шырока выкарыстоўваюцца мадэляў спружынных падвесак у сусветнай галіне прамысловых трубаправодаў. З моманту запуску вытворчасці ў 2012 годзе мы вырабілі больш за 2 мільёны спружынных вешалак тыпу F, экспартавалі іх у 45 краін і рэгіёнаў і абслугоўвалі больш за 300 буйнамаштабных прамысловых праектаў па ўсім свеце. Гэтая мадэль распрацавана ў поўнай адпаведнасці з міжнароднымі стандартамі і забяспечвае 100% узаемазаменнасць з той жа мадэллю прадуктаў буйных сусветных вытворцаў.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Аснова праектавання і прыдатныя стандарты

Спружынная вешалка тыпу F распрацавана і выраблена ў строгай адпаведнасці з наступнымі міжнароднымі стандартамі, каб забяспечыць яе глабальную ўніверсальнасць і сумяшчальнасць:

▶ ANSI/HG 20644-1998 Пераменныя спружынныя апоры і вешалкі

▶  GB/T 17116.1-2018 Апоры і падвескі для труб - Частка 1: Тэхнічныя характарыстыкі

▶  ASME B31.3 тэхналагічныя трубаправоды

▶  Вешалкі для трубных спружын DIN 2545

▶  API RP 551 Праектаванне і ўстаноўка апор і падвешванняў для труб

Усе прадукты прайшлі сертыфікацыю сістэмы менеджменту якасці ISO 9001:2015, і па запыце могуць быць прадастаўлены сертыфікацыйныя дакументы іншых вытворцаў, такія як CE і API.

Канструктыўны склад і прынцып працы

Спружынная вешалка тыпу F мае канструкцыю верхняй падвеснай канструкцыі, злучанай з канструкцыяй будынка праз верхнюю пад'ёмную вушыну і з трубаправодам праз ніжнюю падвесную штангу. Калі трубаправод падвяргаецца вертыкальнаму цеплавому зрушэнню, спружына адпаведна пашыраецца і сціскаецца, аўтаматычна рэгулюючы апорную сілу і раўнамерна перадаючы нагрузку трубаправода на канструкцыю, каб пазбегнуць канцэнтрацыі напружання.

Стандартны прадукт складаецца з наступных кампанентаў:

▶  Верхні корпус: штампаваны са сталёвага ліста Q345B

▶  Цыліндрычная спіральная спружына: выраблена з спружыністай легаванай сталі 60Si2MnA

▶ Таблічка індыкатара нагрузкі: выразна пазначана шкалой нагрузкі і перамяшчэння

▶ Рэгулявальны шрубавы стрыжань: даступны ў спецыфікацыях M16-M36 для рэгулявання нагрузкі на месцы

▶  Верхнія і ніжнія злучальныя наканечнікі: выраблены шляхам кавання для павышэння трываласці

▶  Контргайкі: канструкцыя з падвойнымі гайкамі, якая прадухіляе раскручванне

Спецыфікацыі нагрузкі і перамяшчэння поўнай серыі

Асноўныя перавагі прадукцыйнасці і вымераныя дадзеныя

Вышэйпрыведзеныя дадзеныя ўзяты са 100% поўных запісаў праверкі лабараторыі кампаніі. Перад адпраўкай кожны прадукт праходзіць строгія выпрабаванні пад нагрузкай і каліброўку аб'ёму.

Дастасавальныя сцэнарыі і метады ўстаноўкі

Спружынная падвеска тыпу F падыходзіць для падвеснай апоры большасці прамысловых трубаправодных сістэм, асабліва для наступных сцэнарыяў:

Паравадаправодныя сістэмы на электрастанцыях

Тэхналагічныя трубаправоды ў нафтахімічнай прамысловасці

Гарадскія сеткі цэнтральнага ацяплення

Трубаправоды для транспарціроўкі прыроднага газу

Трубаправоды фармацэўтычнай і харчовай прамысловасці

Агульнапрамысловыя трубаправоды

Для гэтай мадэлі даступныя тры спосабу ўстаноўкі:

Падвеска з адным наканечнікам: падыходзіць для адзіночных трубаправодаў

Падвеска з падвойнымі наканечнікамі: падыходзіць для трубаправодаў з вялікай нагрузкай

Паралельная ўстаноўка: падыходзіць для трубаправодаў са звышвялікай нагрузкай

Вытворчы працэс і кантроль якасці

Мы стварылі поўную сістэму адсочвання працэсу ад сыравіны да гатовай прадукцыі, каб забяспечыць стабільную якасць кожнай спружыннай вешалкі тыпу F:

▶  Кантроль сыравіны: уся сталь пастаўляецца з вядучых металургічных заводаў, такіх як Baosteel і Angang. Кожная партыя матэрыялаў суправаджаецца арыгінальным сертыфікатам на матэрыял і праходзіць праверку спектральным аналізам.

▶  Вытворчасць спружыны: згортваецца з выкарыстаннем імпартаваных у Нямеччыну спружынных станкоў з ЧПУ і падвяргаецца тром працэсам тэрмічнай апрацоўкі для поўнага ліквідацыі ўнутранага напружання.

▶  Працэс зваркі: прымае зварку ў абароненым газе ад вуглякіслага газу. Усе зварныя швы праходзяць 100% візуальны кантроль і неразбуральны кантроль.

▶  Апрацоўка паверхні: тры працэсы пескаструйнай ачысткі ад іржы → эпаксідная цынкавая грунтоўка → паліурэтанавае верхняе пакрыццё з агульнай таўшчынёй пакрыцця ≥120 мкм.

▶  Праверка гатовай прадукцыі: кожная прадукцыя праходзіць поўныя выпрабаванні пад нагрузкай, і выдаецца поўная сертыфікацыя якасці.

Дапаможныя паслугі і гарантыя дастаўкі

▶  Хуткая дастаўка: стандартныя мадэлі ёсць у наяўнасці і могуць быць адпраўлены на працягу 72 гадзін.

▶  Падтрымка пры выбары: прадастаўляецца бясплатны аналіз напружання ў трубаправодзе і разлік выбару апоры/падвескі.

▶  Паслуга наладжвання: памеры злучэнняў і спосабы апрацоўкі паверхні можна наладзіць у адпаведнасці з патрабаваннямі заказчыка.

▶  Абслугоўванне на месцы: прафесійныя інжынеры накіроўваюцца для кіраўніцтва ўстаноўкай і ўводам у эксплуатацыю.

▶  Гарантыйнае абслугоўванне: 12-месячны гарантыйны перыяд з бясплатным рамонтам або заменай дэфектнай прадукцыі на працягу гарантыйнага перыяду.

Каб атрымаць дадатковыя тэхнічныя падрабязнасці аб спружыннай вешалцы тыпу F або атрымаць прапанову, звярніцеся да нашага аддзела продажаў.

Часта задаюць пытанні (FAQ)

Пытанне: Ці можна замяніць спружынную вешалку тыпу F на такія ж мадэлі іншых вытворцаў?

A: Так. Наша прадукцыя строга распрацавана і выраблена ў адпаведнасці з міжнароднымі стандартамі. Установачныя памеры і параметры прадукцыйнасці цалкам адпавядаюць прадуктам той жа мадэлі ад буйных сусветных вытворцаў і могуць быць непасрэдна заменены для выкарыстання.

Пытанне: Якая максімальная рабочая тэмпература гэтага прадукта?

A: Дыяпазон працоўных тэмператур стандартных прадуктаў ад -20 ℃ да +450 ℃. Для высокатэмпературных умоў, якія перавышаюць 450 ℃, мы можам прапанаваць спецыяльныя мадэлі з выкарыстаннем устойлівай да высокіх тэмператур спружыннай сталі.

Пытанне: Ці можаце вы забяспечыць апрацоўку паверхні гарачым цынкаваннем?

A: Так. У дадатак да стандартнага лакафарбавага пакрыцця мы таксама прапануем розныя метады апрацоўкі паверхні, такія як гарачае цынкаванне і парашковае пакрыццё для адаптацыі да розных агрэсіўных асяроддзяў.
