Спружынная апора для вешалкігуляе важную ролю ў кантролі вагі трубы, цеплавога руху і вібрацыі ў складаных прамысловых трубаправодных сістэмах. Tianshun прапануе праектаваныя рашэнні для спружынных падвесак з нагрузкай ад 10 Н да 100 000 Н і магчымасцямі перамяшчэння да 200 мм, падтрымліваючы прымяненне ў энергетыцы, нафтахімічнай прамысловасці, СПГ, нафтаперапрацоўчых заводах, ацяпляльных, фармацэўтычных і харчовых прадпрыемствах.
Правільна падабраная спружынная падвесная апора дазваляе сістэме трубаправодаў бяспечна рухацца пры змене працоўнай тэмпературы, захоўваючы пры гэтым кантраляваную вертыкальную апору. У адрозненне ад цвёрдых падвешванняў, сістэмы на аснове спружын могуць прыстасоўвацца да цеплавога пашырэння і сціскання, больш эфектыўна размяркоўваць нагрузкі і дапамагаюць паменшыць нагрузку, якая перадаецца на трубы і падключанае абсталяванне. Tianshun вырабляе спружынныя падвескі з выкарыстаннем спружынных сталей, такіх як 60Si2MnA і 50CrVA, з опцыямі для карпусоў з вугляродзістай сталі, ахоўных пакрыццяў, індывідуальных злучэнняў і патрабаванняў да нагрузкі і перамяшчэння ў залежнасці ад праекта. Разуменне структуры, прынцыпу працы, спецыфікацый, патрабаванняў да выпрабаванняў і ўмоў прымянення вельмі важна пры выбары апоры для прамысловага трубаправода.
Змест
Якія асноўныя перавагі прадукцыйнасці?
Якія тэхнічныя параметры павінны праверыць інжынеры?
Дзе выкарыстоўваюцца спружынныя апоры для вешалак?
Пераменная супраць пастаяннай падтрымкі Spring
Як праходзяць выпрабаванні апоры для спружынных вешалак?
Як выбраць правільную падтрымку?
Атрымайце індывідуальнае рашэнне для спружыннай вешалкі

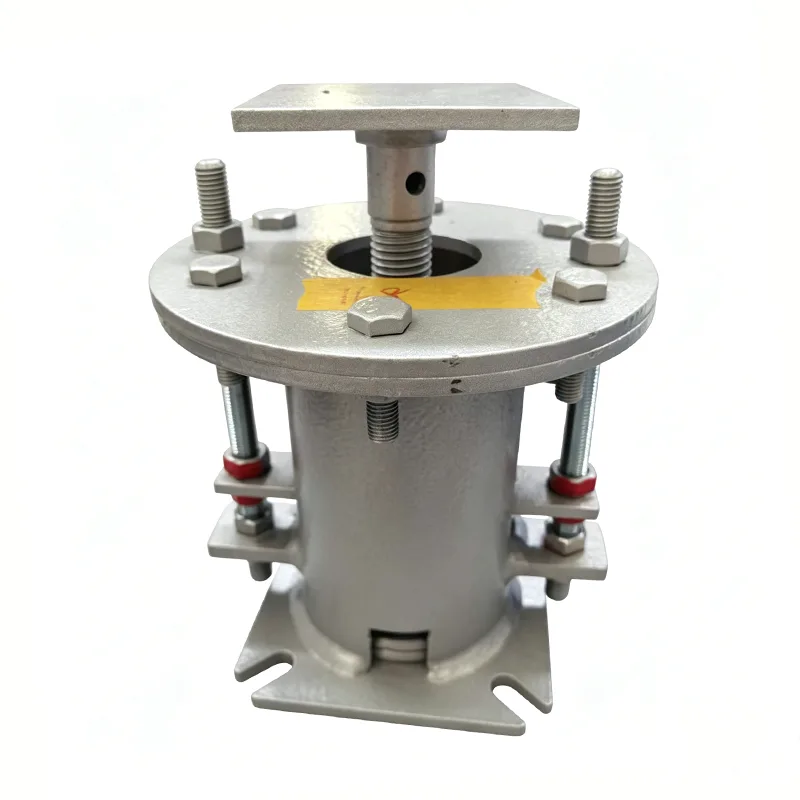

Што такое спружынная вешалка?
Спружынная падвесная апора - гэта механічная апора для трубаправода, прызначаная для пераносу вагі трубаправода, дазваляючы пры гэтым кантраляваць вертыкальнае перамяшчэнне. Ён выкарыстоўвае пругкія паводзіны спружыны, каб прыстасавацца да руху, выкліканага зменамі тэмпературы, працоўнымі нагрузкамі і іншымі ўмовамі эксплуатацыі.
Калі тэхналагічная труба награваецца, яна можа пашырацца і рухацца з халоднага становішча. Пры астыванні труба сціскаецца. Жорсткая апора можа абмежаваць гэты рух і патэнцыйна стварыць дадатковае напружанне трубы. Правільна спраектаваная спружынная падвеска забяспечвае апорную сілу, адначасова дазваляючы трубе рухацца ў межах запланаванага дыяпазону ходу.
Гэта робіць апоры на аснове спружын асабліва карыснымі для параправодаў, высокатэмпературных тэхналагічных трубаправодаў, сістэм вытворчасці электраэнергіі, нафтахімічных прадпрыемстваў, нафтаперапрацоўчых заводаў і іншых установак, дзе цеплавое зрушэнне неабходна ўлічваць пры распрацоўцы напружання ў трубе.
Для інжынераў-праектнікаў апора не павінна выбірацца проста па намінальным памеры трубы. Эксплуатацыйная нагрузка, гарачая і халодная нагрузкі, чаканае перамяшчэнне, кірунак ўстаноўкі, тэмпература, памеры злучэнняў і прыдатныя стандарты праектавання - усё гэта павінна быць ацэнена.
Як працуе спружынная вешалка?
Асноўны прынцып працы просты: спружыны ствараюць кантраляваную апорную сілу, адначасова дазваляючы вертыкальнае зрушэнне трубы.
- Нагрузка на трубу перадаецца:Падвеска перадае частку вагі і эксплуатацыйнай нагрузкі трубы на апорную канструкцыю.
- Перапады тэмператур выклікаюць рух:Калі трубаправод награваецца або астывае, цеплавое пашырэнне або звужэнне выклікае вертыкальнае перамяшчэнне.
- Вясна адказвае:Спружына сціскаецца або расцягваецца ў залежнасці ад кірунку і велічыні руху.
- Рух застаецца пад кантролем:Апора прыстасоўваецца да задуманага зрушэння, а не прымушае трубу заняць фіксаванае становішча.
- Нагрузка размяркоўваецца:Правільны выбар апоры дапамагае прадухіліць празмерную лакалізаваную нагрузку на апоры труб і падключанае абсталяванне.
У практычнай канструкцыі трубаправода спружынная вешалка працуе як частка большай апорнай сістэмы. Башмакі для труб, жорсткія апоры, накіроўвалыя, анкеры і іншыя кампаненты могуць выкарыстоўвацца разам у адпаведнасці з аналізам напружання ў трубаправодзе і патрабаваннямі праекта.
Якія асноўныя кампаненты?
Надзейнасць спружыннай вешалкі залежыць ад узаемадзеяння яе спружыннага вузла, корпуса, механізму рэгулявання і злучальнага абсталявання. Тыповая канфігурацыя ўключае наступныя кампаненты:
| Кампанент | Асноўная функцыя | Тыповы матэрыял або функцыя |
|---|---|---|
| Вясновая зборка | Забяспечвае кантраляваную апорную сілу і забяспечвае рух | Спружынная сталь 60Si2MnA або 50CrVA |
| Жыллё | Абараняе і размяшчае спружыну ў зборы | Вугляродзістая сталь Q235B або Q345B |
| Рэгулявальны шруба | Дазваляе рэгуляваць нагрузку і вышыню падчас мантажу | Сталёвая канструкцыя для канкрэтнага праекта |
| Вешалка і аксэсуары | Злучае апору з трубаправодам і канструкцыяй | Выбіралася ў адпаведнасці з патрабаваннямі праекта |
| Індыкатар перамяшчэння | Паказвае фактычную пазіцыю руху | Выразна бачная калібраваная індыкацыя |
Калі стандартныя канфігурацыі не адпавядаюць умовам ўстаноўкі, можна наладзіць памеры злучэння і аксэсуары. Гэта асабліва важна для праектаў мадэрнізацыі або складаных трубаправодаў, дзе даступная прастора для ўстаноўкі абмежаваная.
Якія асноўныя перавагі прадукцыйнасці?
Кампенсацыя цеплавога руху
Асноўнай перавагай з'яўляецца здольнасць прыстасоўвацца да вертыкальнага руху трубы, выкліканага перападамі тэмпературы. Стандартныя канструкцыі спружынных вешалак Tianshun могуць забяспечваць варыянты намінальнага перамяшчэння 50, 80, 120, 150 і 200 мм у залежнасці ад абранай канфігурацыі.
Падтрымка кантраляванай нагрузкі
Прамысловыя трубаправоды могуць стаць значна цяжэй падчас працы з-за тэхналагічных вадкасцей, ізаляцыі і зменлівых умоў эксплуатацыі. Правільна падабраная спружына дапамагае падтрымліваць кантраляваную падтрымку на працягу ўсяго працоўнага цыклу.
Паменшаная перадача вібрацыі
Спружынныя прылады могуць дапамагчы паменшыць прамую перадачу вібрацыі трубы на элементы канструкцыі. Гэта можа быць карысным пры выкарыстанні абсталявання, якое верціцца, паравых сістэм, тэхналагічнага абсталявання і іншых установак, дзе важны кантроль вібрацыі.
Гнуткасць ўстаноўкі
Механізмы рэгулявання дазваляюць мантажнікам дакладна наладжваць становішча апоры і нагрузку падчас мантажу. Гэта можа спрасціць выраўноўванне поля ў параўнанні з цалкам жорсткай апорай.
Адаптаванасць да розных праектаў
Спружынныя вешалкі могуць быць распрацаваны з улікам розных нагрузак, патрабаванняў да перамяшчэння, матэрыялаў, тыпаў злучэнняў і ўмоў навакольнага асяроддзя. Tianshun таксама прапануе індывідуальныя рашэнні для асаблівых патрабаванняў да нагрузкі, аб'ёму, тэмпературы і злучэнняў.
Якія тэхнічныя параметры павінны праверыць інжынеры?
Перш чым замовіць спружынную падвеску, інжынеры павінны вызначыць рэальныя ўмовы эксплуатацыі, а не падбіраць агрэгат толькі па дыяметры трубы. Асабліва важныя наступныя характарыстыкі:
| Параметр | Эталонны хрыбет Цяньшунь | Чаму гэта важна |
|---|---|---|
| Працоўная нагрузка | 10 Н–100 000 Н | Вызначае неабходную апорную магутнасць |
| Намінальны водазмяшчэнне | 50–200 мм | Павінна ўлічваць чаканы рух трубы |
| Працоўная тэмпература | -20°C да +450°C | Ўплывае на выбар матэрыялу і спружыны |
| Вясновы матэрыял | 60Si2MnA / 50CrVA | Падтрымлівае механічныя і стомленыя характарыстыкі |
| Матэрыял корпуса | Q235B / Q345B | Забяспечвае структурную абарону і падтрымку |
| Апрацоўка паверхні | Эпаксіднае цынкавае пакрыццё / гарачае цынкаванне | Паляпшае абарону ад карозіі |
| Дзеючыя стандарты | ANSI/HG 20644, GB/T 17116, DIN 2545 | Дапамагае ўзгадніць прадукт са спецыфікацыямі праекта |
Для міжнародных EPC-праектаў інжынеры таксама могуць вызначаць спецыфічныя для праекта стандарты, сертыфікаты матэрыялаў, патрабаванні да праверкі або назіранне трэцяй боку. Гэтыя патрабаванні павінны быць пацверджаны перад пачаткам вытворчасці.
Дзе выкарыстоўваюцца спружынныя апоры для вешалак?
Спружынныя апоры падыходзяць для прамысловых трубаправодаў, дзе падтрымка нагрузкі павінна суіснаваць з кантраляваным цеплавым рухам. Агульныя прыкладанні ўключаюць:
- Паравадаправодка цеплаэлектрастанцыі
- Сістэмы дапаможных трубаправодаў АЭС
- Нафтахімічныя тэхналагічныя трубаправоды
- Трубаправоды печы і калоны нафтаперапрацоўчага завода
- Тэрмінальныя трубаправоды СПГ і СНГ
- Гарадскія цепласеткі
- Трубаправоды фармацэўтычнага працэсу
- Сантэхнічныя трубаправоды харчовай прамысловасці
- Параправоды высокай тэмпературы і высокага ціску
Для хімічных і нафтахімічных аб'ектаў абарона паверхні і выбар матэрыялу могуць быць асабліва важныя, таму што апора можа падвяргацца ўздзеянню вільгаці, агрэсіўнай атмасферы або высокіх працоўных тэмператур.
Пераменная супраць пастаяннай падтрымкі Spring: у чым розніца?
Адным з найбольш важных рашэнняў пры распрацоўцы апор для трубаправода з'яўляецца тое, ці патрэбна прымяненню канфігурацыя зменнай або пастаяннай спружыны.
| Параўнанне | Пераменная падтрымка спружыны | Пастаянная вясновая падтрымка |
|---|---|---|
| Сілы падтрымкі | Змяняецца па меры руху спружыны | Распрацаваны, каб заставацца прыблізна нязменным |
| Звычайнае выкарыстанне | Умеранае цеплавое рух | Вялікі рух або строгія патрабаванні да змены нагрузкі |
| Разгляд дызайну | Дапушчальная ваганне нагрузкі | Сталасць нагрузкі на працягу ўсяго падарожжа |
| Тыповая прымяненне | Агульныя тэхналагічныя і інжынерныя трубаправоды | Галоўны пар і злучэнні адчувальнага абсталявання |
Пераменная спружынная апора можа быць мэтазгоднай, калі змяненне апорнай сілы застаецца прымальным у рамках распрацоўкі напружання ў трубаправодзе. Пастаяннае размяшчэнне спружыны можна разглядаць там, дзе падключанае абсталяванне мае больш жорсткія дапушчальныя змены нагрузкі або калі чакаецца значны вертыкальны ход.
Правільны выбар павінен быць заснаваны на аналізе напружання трубаправода ў праекце, умовах гарачай і халоднай нагрузкі, кірунку руху і абмежаваннях соплаў абсталявання.
Як праходзяць выпрабаванні апоры для спружынных вешалак?
Забеспячэнне якасці асабліва важна, таму што спружынная вешалка з'яўляецца апорным кампанентам. Тэставанне павінна правяраць не толькі знешнія памеры, але і стан матэрыялу, спружынныя характарыстыкі, паводзіны пад нагрузкай і ахоўнае пакрыццё.
Тыповыя мерапрыемствы па праверцы і выпрабаванні ўключаюць:
- Візуальны і габарытны кантроль
- Станоўчая ідэнтыфікацыя матэрыялу (PMI), дзе патрабуецца
- Выпрабаванне цвёрдасці
- Тэставанне магнітнымі часціцамі або вадкаснымі пранікальнымі сродкамі, калі гэта дастасавальна
- Выпрабаванне спружыннай нагрузкі
- Праверка крывой нагрузка-перасоўванне
- Праверка таўшчыні пакрыцця
- Канчатковы кантроль зборкі
Справаздачы аб завадскіх выпрабаваннях і справаздачы аб выпрабаваннях матэрыялаў могуць быць пастаўлены для адпаведных заказаў. Для праектаў, якія патрабуюць дадатковай праверкі, у адпаведнасці з патрабаваннямі кантракта таксама могуць быць арганізаваны агляд трэцім бокам, выпрабаванні пры сведках, выпрабаванні матэрыялаў, зварныя швы NDT або інспекцыя перад адгрузкай.
Як выбраць правільную апору для вешалкі?
Правільны выбар пачынаецца з інжынерных дадзеных. Карысны пакет спецыфікацый павінен уключаць наступную інфармацыю:
- Памер і канфігурацыя трубы
- Дзеючыя і ўстаноўленыя нагрузкі
- Гарачыя і халодныя ўмовы нагрузкі
- Чаканае вертыкальнае зрушэнне
- Кірунак руху
- Працоўная і разліковая тэмпература
- Неабходная схема мацавання
- Злучальныя памеры
- Патрабаванні да матэрыялаў і пакрыццяў
- Прыдатныя стандарты праектавання і кантролю
Для складаных сістэм пастаўка ізаметрычнага напружання ў трубаправодзе або адпаведнага графіка падтрымкі можа значна павысіць дакладнасць выбару падвесак. Інжынеры могуць затым ацаніць, ці падыходзіць пераменная спружына, пастаянная спружына або іншая апорная сістэма.
Калі стандартныя памеры не падыходзяць, індывідуальныя рашэнні спружынных вешалак могуць уключаць спецыяльную грузападымальнасць, нестандартныя злучэнні, індывідуальныя памеры ўстаноўкі, каразійна-ўстойлівыя матэрыялы і канструкцыі для асяроддзяў з высокай ці нізкай тэмпературай.
Часта задаюць пытанні аб падтрымцы Spring Hanger
1. Якое асноўнае прызначэнне апоры для спружыннай вешалкі?
Яго галоўная мэта - падтрымліваць нагрузку на трубаправод, адначасова дазваляючы кантраляванае вертыкальнае перамяшчэнне, выкліканае цеплавым пашырэннем і сцісканнем. Гэта таксама можа дапамагчы паменшыць перадачу вібрацыі і падтрымліваць больш стабільны стан апоры падчас працы.
2. Які дыяпазон нагрузак могуць вытрымаць апоры для спружынных вешалак Цяньшунь?
Указаны стандартны асартымент прадукцыі ахоплівае працоўныя нагрузкі ад 10 Н да 100 000 Н. Фактычны выбар залежыць ад умоў эксплуатацыі трубы, патрабаванняў да нагрузкі, ходу і праектных даных.
3. Якое перамяшчэнне можа змясціць спружынная вешалка?
Стандартныя намінальныя варыянты перамяшчэння ўключаюць 50 мм, 80 мм, 120 мм, 150 мм і 200 мм. Індывідуальныя патрабаванні да перамяшчэння могуць быць ацэнены ў адпаведнасці з фактычным рухам трубаправода.
4. Якія матэрыялы звычайна выкарыстоўваюцца для зборкі спружын?
Звычайныя спружынныя матэрыялы ўключаюць 60Si2MnA і 50CrVA. Матэрыялы корпуса могуць уключаць вугляродзістую сталь Q235B і Q345B, а для апрацоўкі паверхні могуць выкарыстоўвацца эпаксідныя пакрыцця, багатыя цынкам, або гарачае цынкаванне.
5. Калі варта разглядаць пастаянную спружынную апору?
Пастаянную спружыністую апору можна разглядаць, калі трубаправод адчувае значныя вертыкальныя перамяшчэнні або калі падключанае абсталяванне патрабуе, каб апорная сіла заставалася прыблізна пастаяннай на працягу ўсяго запланаванага ходу. Канчатковы выбар павінен адпавядаць аналізу напружання ў трубаправодзе і патрабаванням праекта.
6. Ці можна наладзіць апоры для спружынных вешалак?
так. Налада можа ахопліваць патрабаванні да нагрузкі і перамяшчэння, выбар матэрыялу, тыпы злучэнняў, памеры ўстаноўкі, умовы навакольнага асяроддзя і іншыя патрабаванні да канкрэтнага праекта.
Атрымайце індывідуальнае рашэнне для спружыннай вешалкі
Надзейная сістэма апоры спружыны пачынаецца з дакладных інжынерных дадзеных, адпаведнага выбару матэрыялаў, кантраляванай вытворчасці і дакументальных выпрабаванняў. Tianshun аб'ядноўвае вопыт вытворчасці спружынных апор з індывідуальнымі інжынернымі паслугамі для прамысловых трубаправодаў. Калі вы плануеце энергетычны, нафтахімічны, нафтаперапрацоўчы, СПГ, ацяпляльны, фармацэўтычны або іншы трубаправодны праект, падзяліцеся з камандай інжынераў вашымі патрабаваннямі да нагрузкі, аб'ёму, тэмпературы, злучэнняў і колькасці. Даведайцеся больш аб падтрымцы спружыннай вешалкі Tianshun абозвяжыцеся з намідля рэкамендацыі і прапановы па канкрэтным праекце.
