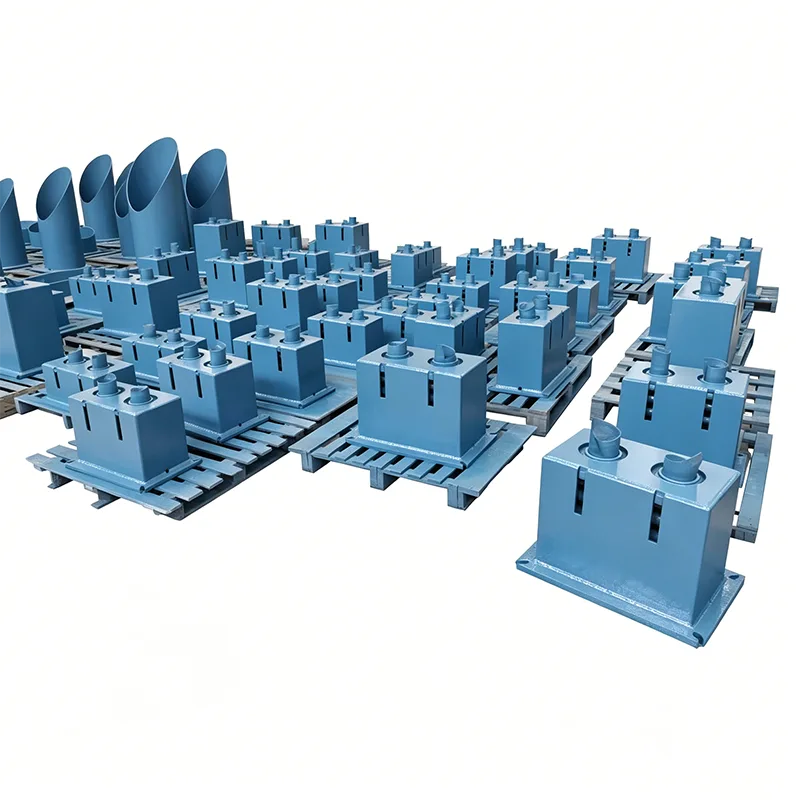

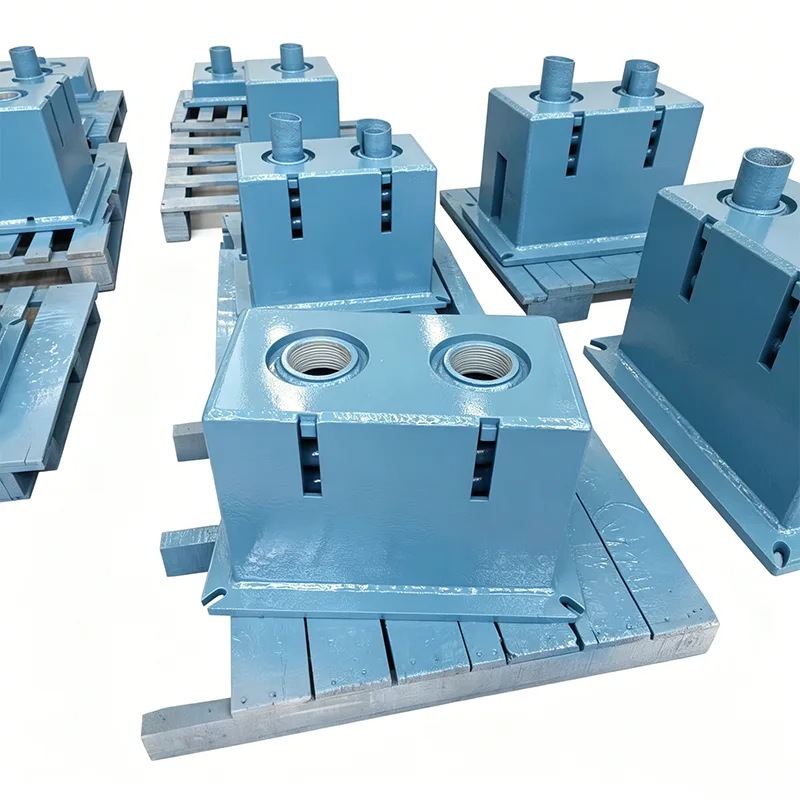

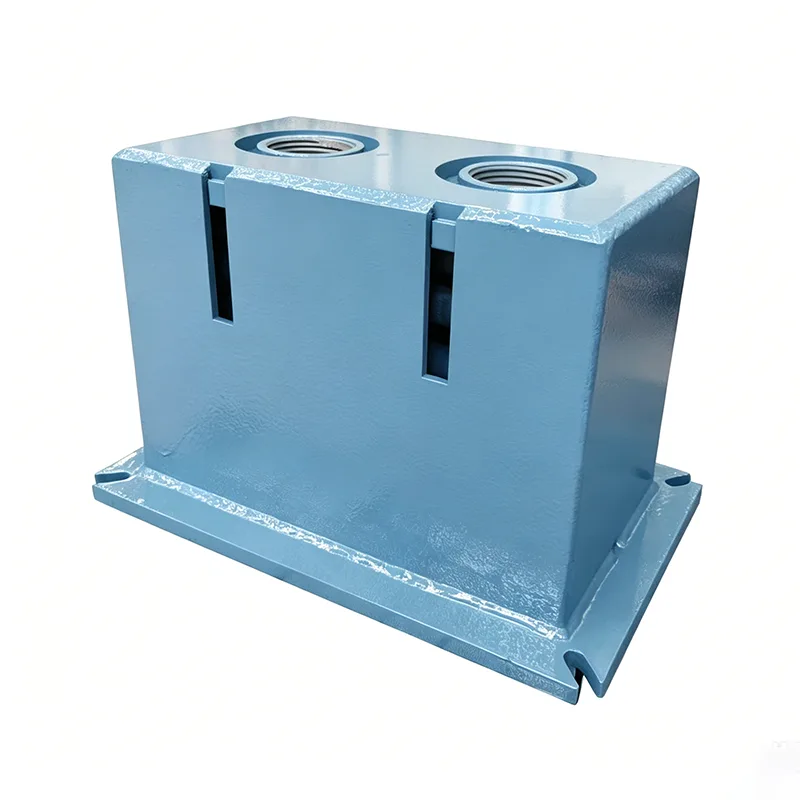

Big Ton Spring падтрымлівае

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., заснаваная ў 2012 годзе, валодае шырокім вопытам у галіне даследаванняў і распрацовак і вытворчасці рашэнняў для падтрымкі трубаправодаў вялікай магутнасці. Нашы спружынныя апоры Big Ton - гэта індывідуальная лінейка прадуктаў, распрацаваная для ўмоў звышвысокіх нагрузак, якія перавышаюць ліміт нагрузкі звычайных спружынных вешалак. Распрацаваныя выключна для экстрэмальных сцэнарыяў з адзінкавымі кропкамі ўздыму, якія перавышаюць 100 тон, яны былі паспяхова разгорнуты ў некалькіх ключавых энергетычных праектах на нацыянальным узроўні.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Што такое цяжкія ўмовы працы? Болевыя кропкі галіны

У буйнамаштабных энергетычных і нафтахімічных праектах трубаправоды з экстрэмальнымі нагрузкамі ўключаюць:

Таўстасценныя трубаправоды звышвялікага дыяметра: DN1200+, таўшчыня сценкі ≥50 мм, вага на метр больш за 5 тон

Трубаправоды для злучэння буйнагабарытнага абсталявання: ўваход / выхад рэактараў, ацяпляльных печаў, паравых турбін, нагрузка адной кропкі ўздыму больш за 100 тон

Магістральная магістраль з вялікім пралётам: пралёт ≥30 метраў з масіўнымі канцэнтраванымі нагрузкамі

Трубаправоды са спецыяльнага сплаву: дуплексная сталь, трубаправоды са сплаву на аснове нікеля, значна цяжэйшыя за вугляродзістую сталь з-за высокай шчыльнасці матэрыялу

Абмежаванні звычайных прадуктаў:

Максімальная нагрузка стандартных спружынных вешалак звычайна не перавышае 40 тон

Больш за 80 тон звычайныя канструкцыі дэфармуюцца і губляюць устойлівасць

Шматгрупавае паралельнае злучэнне не забяспечвае сінхранізацыю, выклікаючы эксцэнтрычную нагрузку

Вельмі нешматлікія айчынныя вытворцы могуць надзейна вырабляць апоры грузападымальнасцю 100 і больш тон

Big Ton Spring Supports спецыяльна створаны для вырашэння гэтай агульнагаліновай праблемы.

Тэхнічныя характарыстыкі прадукту

Асноўныя тэхналагічныя прарывы

Шматспружынная сінхронная паралельная тэхналогія

Цэнтральна-сіметрычнае размяшчэнне для раўнамернага размеркавання сілы паміж 4–8 групамі спружын

Індывідуальнае тэставанне спружыны / адпаведнасць, адхіленне калянасці ≤2%

Запатэнтаваны механізм балансавання нагрузкі гарантуе 100% сінхроннае сцісканне

Выключае эксцэнтрычныя нагрузкі ў шматрысорных паралельных сістэмах

Канструктыўная сістэма звышвысокай трываласці

Высокатрывалая сталь Q460C, мяжа цякучасці на 80% вышэй, чым у стандартных матэрыялаў

Інтэгральная структура скрынкавага тыпу, калянасць на выгіб/скручванне ў 3 разы вышэй, чым у звычайных канструкцый

Канчатковы элемент аптымізацыі ліквідуе кропкі канцэнтрацыі напружання

Структурная дэфармацыя ≤0,5 мм пры поўнай нагрузцы

Тэхналогія цяжкіх злучэнняў вялікага дыяметра

Штыфты з легаванай сталі 42CrMo (загартаваныя і загартаваныя)

Максімальны дыяметр штыфта 150 мм, грузападымальнасць аднаго вала больш за 300 тон

Самазмазвальныя ўтулкі з меднага сплаву, каэфіцыент трэння ≤0,08

Мінімізуе фрыкцыйнае ўздзеянне, істотна паляпшае трываласць нагрузкі

Высокадакладны вытворчы працэс

ЧПУ полымя + плазменная кампазітная рэзка для апорных пласцін

Свідраванне з ЧПУ для ключавых адтулін, дакладнасць становішча ±0,05 мм

Апрацоўка зняцця напружання пасля зваркі ліквідуе рэшткавае напружанне

Апрацоўка адным заціскам на вялікіх партальных цэнтрах з ЧПУ

Шматслаёвая абарона бяспекі

Падвойная абарона: механічнае абмежаванне + гідраўлічная буферызацыя

Сігналізацыя перагрузкі спрацоўвае пры намінальнай нагрузцы 110%.

Рэзерваваная канструкцыя: бяспечная праца нават пры выхадзе з ладу адной групы спружын

Канструкцыя супраць перакульвання забяспечвае ўстойлівасць пры бакавых сілах

Спецыяльная сістэма тэсціравання і праверкі

300-тонны спецыялізаваны тэстар нагрузкі для 100% праверкі поўнай нагрузкі

Поўны ход бесперапыннага збору даных (10 паказанняў у секунду)

Разлік пастаяннасці ў рэжыме рэальнага часу - некваліфікаваныя прылады ніколі не адпраўляюцца

Імітацыя выпрабаванняў на стомленасць правярае доўгатэрміновую надзейнасць

Пратакол завадскіх выпрабаванняў і праверкі

Кожная падтрымка Big Ton Spring перад пастаўкай праходзіць абавязковую праверку:

Інспекцыя ўваходных матэрыялаў

Спектральны аналіз складу высокатрывалай сталі

Цвёрдасць спружыннай сталі і металаграфічныя выпрабаванні

Ультрагукавая дэфектаскапія ўнутраных дэфектаў

Выпрабаванне механічных уласцівасцяў на расцяжэнне

У працэсе кантролю якасці

3-каардынатны праверка памераў дэталяў з ЧПУ

100% UT ультрагукавая дэфектаскапія зваркі

100% MT праверка зварных швоў магнітнымі часціцамі

Супадзенне крывой нагрузкі-перамяшчэння спружыннай групы

Фінальны тэст з поўнай нагрузкай (асноўны этап)

300-тонны тэстар крок загрузкі: 0→50%→100%→120%

Тэставанне на поўны ход з 50+ кропкамі вымярэння

Праверка сталасці нагрузкі (павінна быць ≤±3%)

Праверка структурнай дэфармацыі (павінна быць ≤0,5 мм)

Праверка дакладнасці сінхранізацыі (групавое адхіленне ≤2%)

Дакументацыя дастаўкі

Поўны сертыфікат якасці матэрыялу

Акты аб выяўленні дэфектаў зварнога шва

Пратаколы вясновых супастаўлення выпрабаванняў

Справаздачы аб крывой выпрабаванняў пры поўнай нагрузцы

Справаздачы па аналізе канечных элементаў

Сертыфікат кваліфікацыі прадукцыі

Тыповыя выпадкі прымянення

Выпадак 1: Праект перапрацоўкі і хімічнай інтэграцыі 20 мільёнаў тон у год

Прадукт: 150-тонная спружынная апора пастаяннай сілы Big Ton

Ужыванне: выпускны трубаправод рэактара гідрагенізацыі

Умовы: нагрузка 150 тон, водазмяшчэнне 250 мм, высокая тэмпература 420 ℃

Вынік: 3 гады стабільнай працы, стабільнасць у межах ±2,5%

Выпадак 2: Ультра-звышкрытычны энергаблок магутнасцю 1000 МВт

Прадукт: 120-тонная звышмоцная падвеска пастаяннай сілы

Ужыванне: магістральны параправод

Умовы: грузападымальнасць 120 тон, водазмяшчэнне 300 мм

Вынік: прайшла прыёмка электрастанцыі на першым выпрабаванні, нулявых эксплуатацыйных праблем

Кейс 3: Праект СПГ-тэрмінала

Прадукт: 80-тонная нізкатэмпературная звышмоцная апора

Прымяненне: магістральны трубаправод Cold box

Умовы: крыягеннае асяроддзе -162 ℃, нагрузка 80 тон

Вынік: правільны выбар нізкатэмпературнага матэрыялу, адсутнасць праблем з далікатнасцю

Карыстальніцкі працэс абслугоўвання праекта

Перадпраектная тэхнічная кансультацыя

Выдзелены інжынер для збору падрабязных параметраў працоўных умоў

Эскізны праект з разлікам узгаднення нагрузкі і перамяшчэння

Праверка канструктыўнай трываласці/цвёрдасці канчатковых элементаў

Тэхнічная прапанова + расцэнка

Пацвярджэнне дызайну

Падрабязныя інжынерныя чарцяжы (контур, табліцы нагрузак)

Двухбаковае пацвярджэнне асноўных тэхнічных параметраў

Распрацоўка плана інспекцыі і выпрабаванняў (ITP).

Пачатак вытворчасці пасля падпісанага зацвярджэння

Адсочванне ходу вытворчасці

Штотыднёвыя абнаўленні фота вытворчасці

Магчымасці назірання кліентаў для ключавых этапаў

Падтрымка старонніх інспекцый на ўсім працягу

Адказ на тэхнічныя тлумачэнні ў рэжыме рэальнага часу

Заводская прыёмка

Даступны тэст на месцы пры поўнай нагрузцы

Адлюстраванне тэставых дадзеных у рэжыме рэальнага часу

Поўная перадача дакументацыі

Прафесійная ўпакоўка і дастаўка

Падтрымка на месцы

Тэхнічны персанал для кіраўніцтва мантажом

Дапамога па ўводу ў эксплуатацыю і каліброўцы нагрузкі

Кантрольныя візіты пасля ўводу ў эксплуатацыю

Пажыццёвая тэхнічная падтрымка

Пружынныя апоры Big Ton задаюць тэхнічны эталон для падтрымкі трубаправодаў вялікай нагрузкі. Мы пашыраем рамкі галіны, забяспечваючы надзейныя рашэнні для звышвысокіх нагрузак для вашых важных інжынерных праектаў шляхам строгага тэсціравання і праверанага вопыту праектаў.
