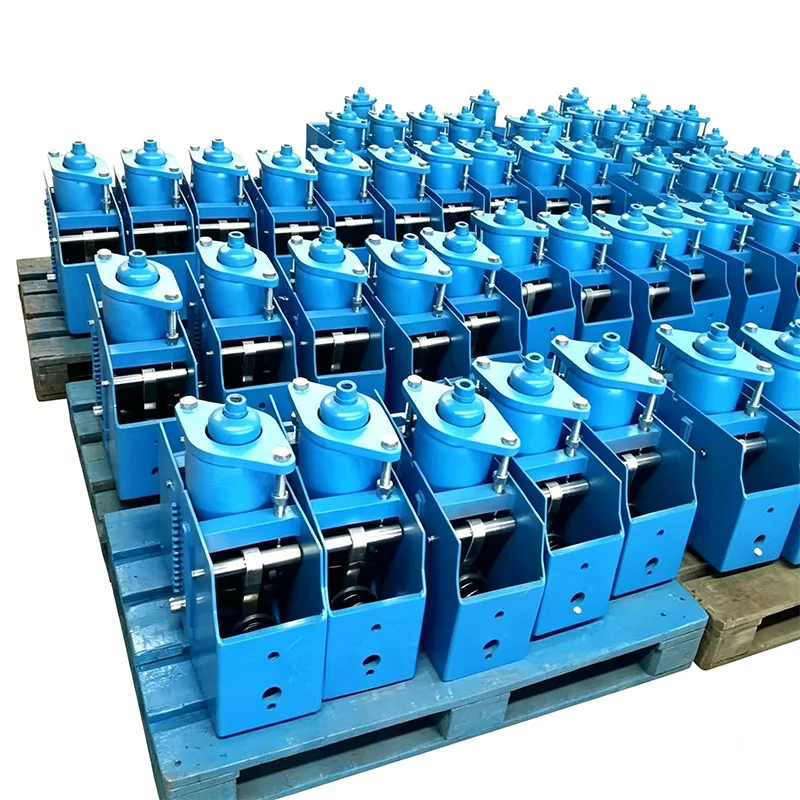

Пастаянная спружынная апора з нержавеючай сталі

У вельмі агрэсіўных асяроддзях, такіх як марская, хімічная, фармацэўтычная і харчовая прамысловасць, звычайныя апоры з пастаяннай спружынай з вугляродзістай сталі звычайна сутыкаюцца з карозійнай перфарацыяй корпуса, разломам спружыны ад іржы і заеданнем злучальнага ніта на працягу 1-3 гадоў. Гэтыя няспраўнасці не толькі выклікаюць канцэнтрацыю напружання ў трубаправодзе і ўцечку асяроддзя, але таксама могуць прывесці да незапланаванага спынення працы завода, што прывядзе да велізарных эканамічных страт і пагроз бяспекі.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Вырабленая цалкам з матэрыялаў з нержавеючай сталі, апора з пастаяннай спружынай з нержавеючай сталі прынцыпова вырашае праблемы апоры трубаправода ў агрэсіўных асяроддзях.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Градуяваная сістэма матэрыялу з нержавеючай сталі

Мы стварылі поўную градуяваную сістэму матэрыялаў для апор з пастаяннай спружынай з нержавеючай сталі, дакладна падбіраючы матэрыялы ў адпаведнасці з рознымі класамі карозіі і патрабаваннямі да працоўных умоў, каб пазбегнуць празмернай працы або недастатковай прадукцыйнасці:

Марка матэрыялу	Асноўны склад	Ўстойлівасць да карозіі	Прыдатныя асяроддзі
Нержавеючая сталь 304	18Cr-8Ni	Добра	Слабая карозія ў памяшканнях, прэсная вада, агульная хімічная атмасфера
Нержавеючая сталь 316L	16Cr-12Ni-2Mo	Выдатна	Марская атмасфера, слабыя кіслоты і шчолачы, хімічныя сцёкавыя вады, харчовая прамысловасць
Дуплексная сталь 2205	22Cr-5Ni-3Mo	Палепшаны	Моцныя кіслоты і шчолачы, марская вада з высокім утрыманнем іёнаў хларыду, асяроддзя нафтавых і газавых радовішчаў
Супер нержавеючая сталь 904L	20Cr-25Ni-4,5Mo	Выключны	Моцныя агрэсіўныя асяроддзя, такія як серная кіслата і фосфарная кіслата, хімічныя асяроддзя з высокай тэмпературай

Усе матэрыялы з нержавеючай сталі пастаўляюцца з вядучых айчынных металургічных заводаў, такіх як Baosteel і Taigang. Кожная партыя матэрыялаў суправаджаецца арыгінальным сертыфікатам на матэрыял і праходзіць 100% праверку спектральным аналізам.

Асноўныя эксплуатацыйныя характарыстыкі

▶ Канструкцыя цалкам з нержавеючай сталі: усе кампаненты, пачынаючы ад спружын і злучэнняў і заканчваючы карпусамі і нітамі, зроблены з нержавеючай сталі без дэталяў з вугляродзістай сталі

▶  Стабільная дакладнасць пастаяннай сілы: хуткасць змены нагрузкі пры поўным ходзе ≤5 %, захаванне доўгатэрміновай прадукцыйнасці без уплыву карозіі

▶  Пасіўная антыкаразійная апрацоўка: усе кампаненты падвяргаюцца траўленню і пасівацыі для адукацыі шчыльнай аксіднай плёнкі на паверхні

▶  Немагнітная канструкцыя Дадаткова: даступныя немагнітныя версіі з нержавеючай сталі для спецыяльных месцаў, такіх як кабінеты МРТ

▶  Цалкам герметычная структура: прадухіляе трапленне агрэсіўных асяроддзяў ва ўнутраныя механізмы, падаўжаючы тэрмін службы

▶  Анлайн рэгуляванне: абсталяваны рэгулявальнымі нітамі з нержавеючай сталі для тонкай налады нагрузкі без адключэння

Асноўныя адрозненні ад апор з пастаяннай спружынай з вугляродзістай сталі

Пункт параўнання	Падтрымка пастаяннай спружыны з вугляродзістай сталі	Пастаянная спружынная апора з нержавеючай сталі
Асноўны матэрыял корпуса	Вугляродзістая сталь Q235B/Q345B	Нержавеючая сталь 304/316L/2205
Антыкаразійны тэрмін службы	1-3 гады (звычайная фарба)	10-20 гадоў (марынаванне і пасівацыя)
Перыядычнасць тэхнічнага абслугоўвання	Штогадовае выдаленне іржы і перафарбоўка	Рэгулярнае антыкаразійнае абслугоўванне не патрабуецца
Працоўная тэмпература	-40℃ ~ +450℃	-196℃ ~ +600℃
Сумяшчальнасць носьбітаў	Толькі нейтральныя СМІ	Сумяшчальны з большасцю агрэсіўных асяроддзяў
Агульны кошт жыццёвага цыкла	Высокі (частая замена + абслугоўванне)	Нізкі (аднаразовая ўстаноўка для працяглага выкарыстання)



Тыповыя сцэнары прымянення

Распрацаваныя спецыяльна для моцна агрэсіўных асяроддзяў, апоры з пастаяннай спружынай з нержавеючай сталі шырока выкарыстоўваюцца ў:

▶  Сістэмы трубаправодаў на марскіх платформах і марскіх ветравых электрастанцыях

▶ Трубаправоды для перадачы кіслот, шчолачаў і соляў у нафтахімічнай прамысловасці

▶  Чыстыя трубаправоды ў фармацэўтычнай і харчовай прамысловасці

▶ Трубаправоды ў ачышчальных і апрасняльных збудаваннях марской вады

▶ Тэрміналы СПГ і рэзервуарныя паркі ў прыбярэжных раёнах

▶ Трубаправоды радыеактыўных асяроддзяў на АЭС

Эксклюзіўныя вытворчыя працэсы

Арыентуючыся на характарыстыкі матэрыялаў з нержавеючай сталі, мы распрацавалі эксклюзіўныя працэсы вытворчасці апор з пастаяннай спружынай з нержавеючай сталі:

▶  Аргонадугавая зварка: ва ўсіх зварных швах выкарыстоўваецца дугавая зварка газавай вальфрамам (GTAW) без уключэнняў пырскаў і дзындры.

▶  Інтэгральнае траўленне і пасівацыя: агульнае траўленне і пасівацыя пасля зборкі для забеспячэння стабільнай антыкаразійнай працы на ўсіх паверхнях

▶ Кантроль забруджвання жалезам: падчас вытворчасці выкарыстоўваюцца спецыяльныя інструменты, каб пазбегнуць забруджвання вугляродзістай сталі

▶  Тэставанне ў саляным балончыку: кожная партыя прадуктаў праходзіць 72-гадзіннае тэсціраванне ў нейтральным саляным балончыку для праверкі антыкаразійных характарыстык

▶  Выяўленне ўцечкі гелія: выяўленне ўцечкі гелія праводзіцца для прадуктаў з высокімі патрабаваннямі да герметызацыі

Поўны працэс кантролю якасці

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, гэта можа быць прадастаўлена ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты выпрабаванняў і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым стандартны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Служба тэхнічнай падтрымкі

Бясплатная ацэнка агрэсіўнага асяроддзя і рэкамендацыі па выбары матэрыялаў

Індывідуальны дызайн нестандартных апор з пастаяннай спружынай з нержавеючай сталі

Кіраўніцтва па ўсталёўцы на месцы і навучанне антыкаразійнаму абслугоўванню

12-месячны гарантыйны тэрмін з пажыццёвай тэхнічнай падтрымкай

Экстраная адпраўка запасных частак на працягу 48 гадзін

Часта задаюць пытанні (FAQ)

Пытанне: ці будуць іржавець апоры з пастаяннай спружынай з нержавеючай сталі?

A: Нержавеючая сталь не зусім устойлівая да іржы, але мае выдатную ўстойлівасць да карозіі ў пэўных умовах. Нашы прадукты падвяргаюцца траўленню і пасівацыі, што гарантуе адсутнасць іржы больш за 10 гадоў у марскіх атмасферных умовах. Для вельмі агрэсіўных асяроддзяў пры неабходнасці можна выбраць больш якасныя матэрыялы.

Пытанне: Ці можаце вы даць харчовыя вырабы з нержавеючай сталі?

A: Так. Мы прапануем вырабы з нержавеючай сталі 316L, якія адпавядаюць стандартам FDA для кантакту з прадуктамі харчавання. Паверхні адпаліраваныя без глухіх кутоў і лёгка мыюцца, што робіць іх прыдатнымі для харчовай і фармацэўтычнай прамысловасці.
