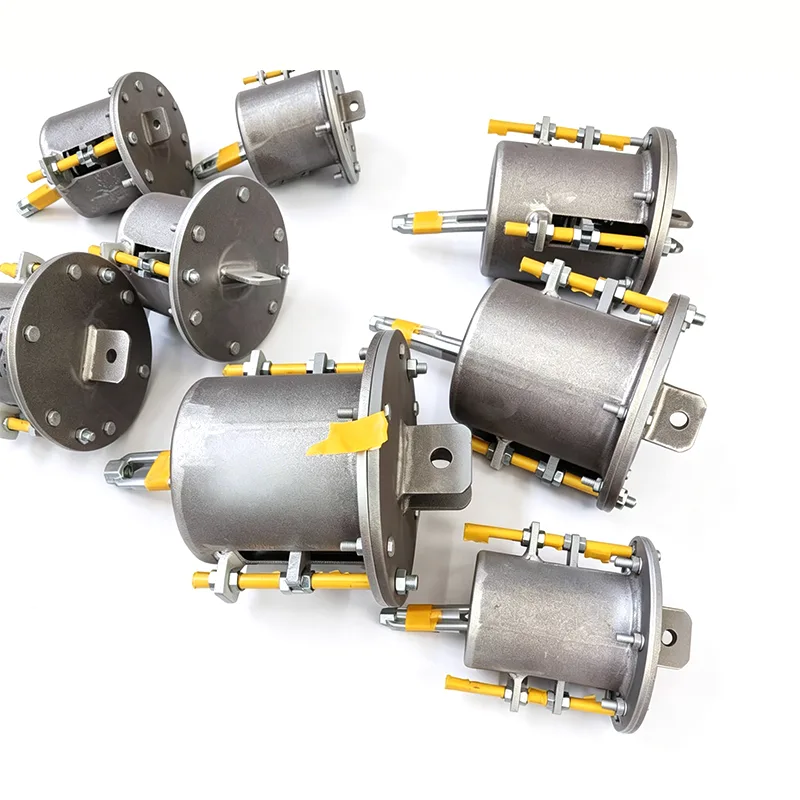

Спружынныя вешалкі для нафтавай і газавай прамысловасці

У нафтавых і газавых праектах тэхналагічныя трубаправоды, трубаправоды далёкай перадачы і камунальныя трубаправоды сутыкаюцца са шматлікімі цяжкімі ўмовамі: асяроддзямі высокай тэмпературы і высокага ціску, агрэсіўнымі кампанентамі, такімі як сера, прыбярэжным асяроддзем з высокай вільготнасцю саляных пырскаў, а таксама велізарнай уласнай масай і цеплавым пашырэннем трубаправодаў вялікага дыяметра. Калі апорная сістэма абапіраецца выключна на простую жорсткую фіксацыю, яна не толькі не можа кампенсаваць зрушэнне, але і ператварае дэфармацыю трубаправода ў дадатковыя нагрузкі на сопла абсталявання, павялічваючы рызыку ўцечкі і стомленага разбурэння.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., абапіраючыся на 14-гадовы вопыт вытворчасці апор і падвесак для трубаправодаў, забяспечвае індывідуальныя спружынныя вешалкі для нафтавай і газавай прамысловасці для кантролю напружання ў трубаправодзе, абароны інтэрфейсаў важнага абсталявання і адаптацыі да складаных умоў на месцы.

Асноўныя праблемы, якія трэба вырашаць пры падтрымцы нафта- і газаправодаў

Сістэмы трубаправодаў на нафтаперапрацоўчых заводах, тэрміналах СПГ, газаперапрацоўчых заводах і міжгародніх помпавых станцыях маюць розныя ўмовы працы, але маюць аднолькавыя патрабаванні: уласная маса трубаправода і цеплавое перамяшчэнне павінны кантралявацца ў бяспечных межах. Тэхналагічныя трубаправоды часта працуюць пры тэмпературы вышэй за 300°C, у той час як крыягенныя трубаправоды для СПГ працуюць пры тэмпературы ніжэй -162°C, што робіць неадэкватным рашэнне для адной падтрымкі.

Акрамя таго, кіслыя асяроддзя, якія змяшчаюць серавадарод, патрабуюць, каб структурныя кампаненты мелі ўстойлівасць да сульфіднага расколіны пад напругай (SSC), а марскія платформы і прыбярэжныя збудаванні патрабуюць высокай ступені абароны ад саляных пырскаў. У інжынернай практыцы апоры і падвескі павінны не толькі забяспечваць прадказальныя апорныя сілы, але і прыстасоўвацца да адхіленняў падмурка падчас мантажу і заставацца без разбурэння з-за карозіі або расслаблення падчас працяглай эксплуатацыі.

Канструкцыя і функцыі спружынных вешалак для нафтавай і газавай прамысловасці

Спружынныя вешалкі для нафтавай і газавай прамысловасці канфігуруюцца адзін да аднаго на аснове справаздач аналізу напружання ў трубаправодзе, даступныя ў двух тыпах нагрузкі: спружына з пераменнай сілай і спружына з пастаяннай сілай. Блокі зменнай спружыны забяспечваюць апору з лінейнай калянасцю ў межах свайго дыяпазону ходу, прыдатныя для кропак з невялікімі зрухамі і нізкай адчувальнасцю да варыяцый апорнай сілы. Блокі з пастаяннай сілай выкарыстоўваюць першасны і дадатковы спружынны механізм для кантролю змены сілы падтрымкі ў межах 5% на працягу ўсяго ходу, што робіць іх ідэальнымі для фарсунак абсталявання, стрыппераў, рэбойлераў, уваходных і выпускных адтулін кампрэсараў і іншых месцаў са строгімі патрабаваннямі да нагрузкі на сопла.

У залежнасці ад носьбіта і асяроддзя ўстаноўкі спружынныя элементы вырабляюцца з легаванай спружыннай сталі, напрыклад 60Si2Mn або 50CrVA. Цыліндры і структурныя кампаненты могуць быць выраблены з вугляродзістай сталі, тэрмаўстойлівай сталі, дуплекснай нержавеючай сталі або сплаваў на аснове нікеля, з апрацоўкай матэрыялаў у адпаведнасці з NACE MR0175/ISO 15156 для задавальнення патрабаванняў радовішчаў кіслай нафты і газу.

Для ахоўных пакрыццяў марскія аб'екты могуць выкарыстоўваць эпаксідную грунтоўку з высокім узроўнем адгезіі, багатую цынкам, а таксама сістэму паліурэтанавага верхняга пакрыцця, у той час як наземныя трубаправоды звычайна выкарыстоўваюць гарачае цынкаванне або пакрыццё Dacromet для забеспячэння доўгатэрміновай працы ў саляных туманах і прамысловай атмасферы. Прадукцыя адпавядае стандартам, уключаючы ASME B31.3, ASME B31.4 і MSS SP-58. Кожны корпус абсталяваны таблічкай аб перамяшчэнні нагрузкі і стопорным штыфтам для лёгкай ўстаноўкі ў халодным стане і праверкі на месцы.

Выбар на месцы, мантаж і доўгатэрміновая стабільнасць

Пасля атрымання дадзеных аналізу напружання ў трубаправодзе наша тэхнічная каманда рэкамендуе супаставіць спружынныя вешалкі для мадэляў нафтавай і газавай прамысловасці і канстанты спружыны для кожнай кропкі апоры. На этапе выбару асаблівая ўвага надаецца праектнай нагрузцы, праектнаму аб'ёму, тэмпературы і ступені карозіі ў навакольным асяроддзі, а таксама ўлічваецца дадатковая вага напоўненых вадой трубаправодаў падчас гідрастатычных выпрабаванняў, каб прадухіліць перагрузку спружыны або зацвярдзенне.

Падчас мантажу спружынныя вешалкі для нафтавай і газавай прамысловасці забяспечваюць пэўны дыяпазон вертыкальнай рэгулявання для паглынання памылак вышыні падмурка і адхіленняў зборкі труб. Блокі з пастаяннай сілай могуць быць дадаткова абсталяваны шрубавымі або гідраўлічнымі дапаможнымі прыладамі рэгулявання для дакладнага выраўноўвання нават ва ўмовах вялікай нагрузкі. Стопорный штыфт здымаецца пасля таго, як трубаправод нагрэецца, і вешалка ўступае ў працу, не патрабуючы гарачай працы.

Пры працяглай эксплуатацыі канструкцыя спружыны супраць расслаблення і рэгулярныя кропкі агляду дапамагаюць службам тэхнічнага абслугоўвання своечасова выяўляць парушэнні. Сярод нашых праектаў, экспартаваных больш чым у 45 краін, больш за 70% наступных заказаў на падтрымку і падвескі паступаюць ад існуючых кліентаў. Гэтыя дадзеныя аб паўторных пакупках у пэўнай ступені адлюстроўваюць пастаянную надзейнасць нашых прадуктаў.

Тыповыя месцы прымянення на нафтавых і газавых прадпрыемствах

Устаноўкі флюіда-каталітычнага крэкінгу (FCC) і гідраапрацоўкі: высокатэмпературныя рэакцыйныя нафта- і газаправоды і дымавыя трубаправоды рэгенератара адчуваюць вялікія цеплавыя перамяшчэнні падчас працы са строгімі абмежаваннямі нагрузкі на сопла. Выкарыстанне спружынных падвесак з пастаяннай сілай эфектыўна кантралюе сілы на стыку на абсталяванні, такім як рэактары і сепаратары трэцяй ступені, прадухіляючы ўцечку фланцавага злучэння.

Тэрміналы СПГ і крыягенныя сістэмы: крыягенныя трубаправоды паміж разгрузнымі рукавамі і рэзервуарамі для захоўвання, а таксама трубаправоды цыркуляцыі холадагенту сутыкаюцца з надзвычайнымі перападамі тэмператур. Спружынныя вешалкі выкарыстоўваюць крыягенаўстойлівыя матэрыялы, каб забяспечыць стабільную падтрымку на працягу ўсяго працэсу ад халоднага папярэдняга астуджэння да глыбокай крыягеннай працы, абараняючы кампенсатары і сопла бака.

Міжгароднія трубаправоды для сырой нафты і прадуктаправодаў: Уваходныя і выпускныя трубаправоды помпавых станцый і трубаправодаў з зонай клапанаў падвяргаюцца тэмпературным зменам у залежнасці ад сезонаў і транспартуемых асяроддзяў. Зменныя спружынныя падвескі ў спалучэнні з абмежавальнымі кранштэйнамі падтрымліваюць належны ўхіл трубаправода, пазбягаючы рызыкі вібрацыі і гідраўдару, выкліканага адрывам кропкі апоры.

Афшорныя платформы і FPSO: Гэтыя аб'екты маюць кампактныя прасторы і падвяргаюцца дадатковым дынамічным нагрузкам ад калыханняў. Спружынныя падвескі з пастаяннай сілай з абмежавальнымі функцыямі можна выкарыстоўваць у спалучэнні з дэмпферамі для кампенсацыі цеплавога зрушэння, адначасова стрымліваючы нізкачашчынныя калыханні, выкліканыя ветрам і хвалямі, памяншаючы пашкоджанне суставаў ад стомленасці.

Дакументацыя па якасці і тэхнічная падтрымка

Пачынаючы з паўторнай праверкі ўваходнага спружыннага дроту, наша фабрыка ўкараняе строгі кантроль якасці на кожным этапе: праверка колькасці нагрэву, цвёрдасць і металаграфічная праверка пасля тэрмічнай апрацоўкі, тэст на калянасць гатовага прадукту пры поўным ходзе і тэст на адгезію пакрыцця. Кожная партыя спружынных вешалак для нафтавай і газавай прамысловасці можа быць забяспечана сертыфікатамі якасці матэрыялаў, справаздачамі аб праверках, заявамі аб адпаведнасці NACE і сертыфікацыйнымі дакументамі ASME для падтрымкі аўдыту замежных праектаў.

Наша тэхнічная каманда можа даць падрабязныя інструкцыі па ўсталёўцы і рэкамендацыі па рэгуляванні халоднага стану пры неабходнасці, а таксама можа супрацоўнічаць са староннімі назіральнікамі або наглядам на месцы.

Калі вам неабходна наладзіць спружынныя вешалкі для нафтавай і газавай прамысловасці для канкрэтнага нафтагазавага праекта, падайце чарцяжы кампаноўкі трубаправода, справаздачы аб разліку напружання і дадзеныя аб навакольным асяроддзі на месцы. Мы даставім справаздачу аб выбары, уключаючы разлікі нагрузкі-ходу і рэкамендаваныя вышыні ўстаноўкі, а не проста спіс стандартных мадэляў, што дапаможа вам кантраляваць агульныя выдаткі, адначасова забяспечваючы бяспечную і надзейную працу вашай апорнай сістэмы трубаправода на працягу ўсяго яе жыццёвага цыкла.

Уся прадукцыя перад адпраўкай праходзіць комплексныя ўласныя выпрабаванні.

Унутранае тэсціраванне ўключае: праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT (калі гэта дастасавальна), тэставанне нагрузкі спружынай (з крывымі нагрузка-зрушэнне) і вымярэнне таўшчыні пакрыцця.

Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Унутранае тэставанне не з'яўляецца тэставаннем трэціх асоб, акрэдытаваных ILAC. Тэставанне або лабараторнае тэсціраванне пад наглядам трэцяга боку даступна як асобная дадатковая паслуга.

Дадатковыя паслугі старонніх інспекцый (цытуюцца асобна):

1. Выпрабаванне матэрыялу: аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. НК зварнога шва: Тэставанне магнітнымі часціцамі (MT), Тэставанне вадкасным пранікальным сродкам (PT), Ультрагукавое тэсціраванне (UT) і Радыяграфічнае тэсціраванне (RT).

3. Праверка прадукцыйнасці нагрузкі спружыны, уключаючы крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне/эпаксіднае пакрыццё на абарону ад карозіі.

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI).

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA. У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы прадстаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам; мы таксама спрыяем тэсціраванню SGS і праверкам пры сведках трэціх асоб, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.
