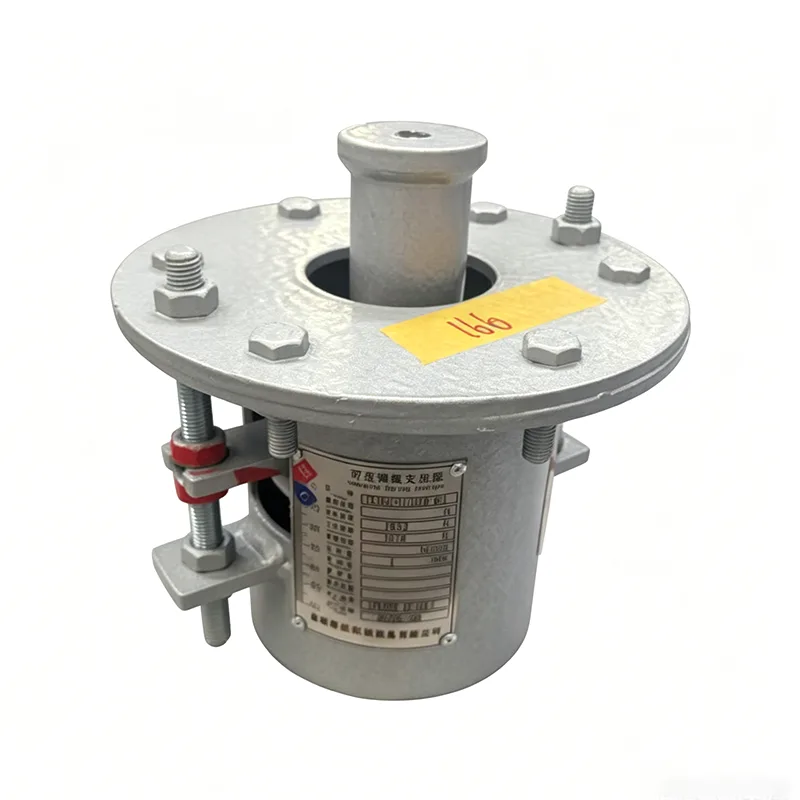

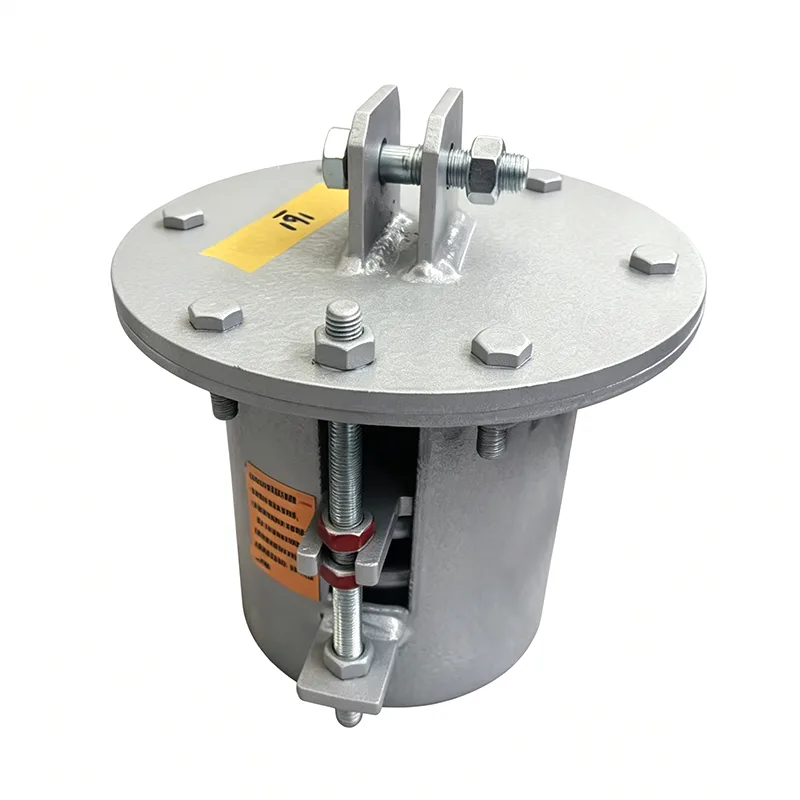

Стандартная вешалка ASME

З моманту свайго стварэння ў 2012 годзе кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd. на працягу 14 гадоў спецыялізуецца на рашэннях для трубаправодных сістэм. Маючы глыбокі тэхнічны вопыт і глабальны вопыт абслугоўвання, мы з гонарам прадстаўляем стандартную вешалку ASME.

Распрацаваны і выраблены ў строгай адпаведнасці са стандартамі ASME, гэты прадукт распрацаваны для выканання патрабаванняў да падтрымкі трубаправодаў і кампенсацыі перамяшчэння ў энергетычным, нафтахімічным, энергетычным і іншых сектарах. Са стабільнай прадукцыйнасцю і надзейнай якасцю ён служыць найважнейшай гарантыяй бяспечнай працы трубаправодаў у глабальных інжынерных праектах.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Дызайн і вытворчасць

1. Дакладная канструкцыя, якая адпавядае стандартам

▶  Прадукт цалкам адпавядае міжнародным стандартам, уключаючы ASME PTC30.1, што гарантуе, што яго механічныя ўласцівасці і трываласць адпавядаюць патрабаванням цяжкіх умоў працы.

▶  Аналіз канечных элементаў (FEA) прымяняецца для аптымізацыі структуры, эфектыўнага балансавання нагрузкі, перамяшчэння і стабільнасці для павышэння бяспекі сістэмы.

▶  Поўны спектр мадэляў і намінальных нагрузак даступны для ўсіх сцэнарыяў прымянення.

2. Высакаякасныя матэрыялы і дакладнае майстэрства

▶  Асноўны корпус выраблены з высокатрывалай легаванай сталі або нержавеючай сталі з гарачым цынкаваннем або антыкаразійным пакрыццём на паверхні для выдатнай устойлівасці да карозіі.

▶  Спружынныя элементы праходзяць спецыялізаваную тэрмічную апрацоўку для ліквідацыі пластычнай дэфармацыі пры працяглай эксплуатацыі, што забяспечвае тэрмін службы больш за 30 гадоў.

▶  Апрацоўка з ЧПУ і аўтаматызаваны кантроль укаранёны ва ўсёй вытворчасці з дакладнасцю, якая кантралюецца ў межах 0,5 мм, каб гарантаваць пастаўку кожнай адзінкі без дэфектаў.

Асноўныя перавагі

Якасць і сертыфікацыя

Уся прадукцыя перад адпраўкай праходзіць комплексныя ўласныя выпрабаванні.

Унутранае тэсціраванне ўключае: праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT (калі гэта дастасавальна), тэставанне нагрузкі спружынай (з крывымі нагрузка-зрушэнне) і вымярэнне таўшчыні пакрыцця.

Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Унутранае тэставанне не з'яўляецца тэставаннем трэціх асоб, акрэдытаваных ILAC. Тэставанне або лабараторнае тэсціраванне пад наглядам трэцяга боку даступна як асобная дадатковая паслуга.

Дадатковыя паслугі старонніх інспекцый (цытуюцца асобна):

1. Выпрабаванне матэрыялу: аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. НК зварнога шва: Тэставанне магнітнымі часціцамі (MT), Тэставанне вадкасным пранікальным сродкам (PT), Ультрагукавое тэсціраванне (UT) і Радыяграфічнае тэсціраванне (RT).

3. Праверка прадукцыйнасці нагрузкі спружыны, уключаючы крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне/эпаксіднае пакрыццё на абарону ад карозіі.

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI).

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA. У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы прадстаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам; мы таксама спрыяем тэсціраванню SGS і праверкам пры сведках трэціх асоб, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Сцэнары прымянення

Абслугоўванне і падтрымка

1. Прафесійная падтрымка выбару: каманда старэйшых інжынераў забяспечвае онлайн-інструменты выбару і адказвае на індывідуальныя запыты рашэнняў на працягу 2 гадзін.

2. Абслугоўванне поўнага цыкла: комплекснае абслугоўванне, якое ўключае тэхнічныя кансультацыі, кіраўніцтва па ўсталёўцы і пасляпродажнае абслугоўванне, з 24-гадзінным глабальным адказам.

3. Рашэнні з падтрымкай дадзеных: бясплатны інтэрфейс для праграмнага забеспячэння для аналізу напружання ў трубаправодзе прадастаўляецца, каб дапамагчы кліентам аптымізаваць канструкцыю сістэмы.

Чаму выбіраюць стандартную вешалку ASME ад Yangzhou Tianshun?

▶  14-гадовы досвед працы ў галіны: абслугоўванне кліентаў у больш чым 40 краінах свету, ахоп больш за 1000 ключавых праектаў. Стабільнасць прадукту была цалкам праверана ў рэальных праграмах.

▶  Тэхналагічнае лідэрства: мы праводзім сумесныя даследаванні і распрацоўкі са шматлікімі ўніверсітэтамі для пастаяннай аптымізацыі прадукцыйнасці прадукцыі і маем 6 нацыянальных патэнтаў.

▶  Лідэры галіны давяраюць: доўгатэрміновы партнёр вядучых прадпрыемстваў, уключаючы Sinopec, Shell і General Electric, з працэнтам паўторных пакупак, які перавышае 85%.

▶  Празрыстая пастаўка: для забеспячэння своечасовай дастаўкі і ліквідацыі рызык затрымкі забяспечваецца адсочванне ходу вытворчасці па ўсім працэсе.

Звяжыцеся з намі зараз:

Yangzhou Tianshun Pipeline Technology Co., Ltd. разлічвае на супрацоўніцтва з вамі і на абарону вашых інжынерных праектаў з дапамогай прафесійных, надзейных і надзейных стандартных спружынных вешалак ASME.
