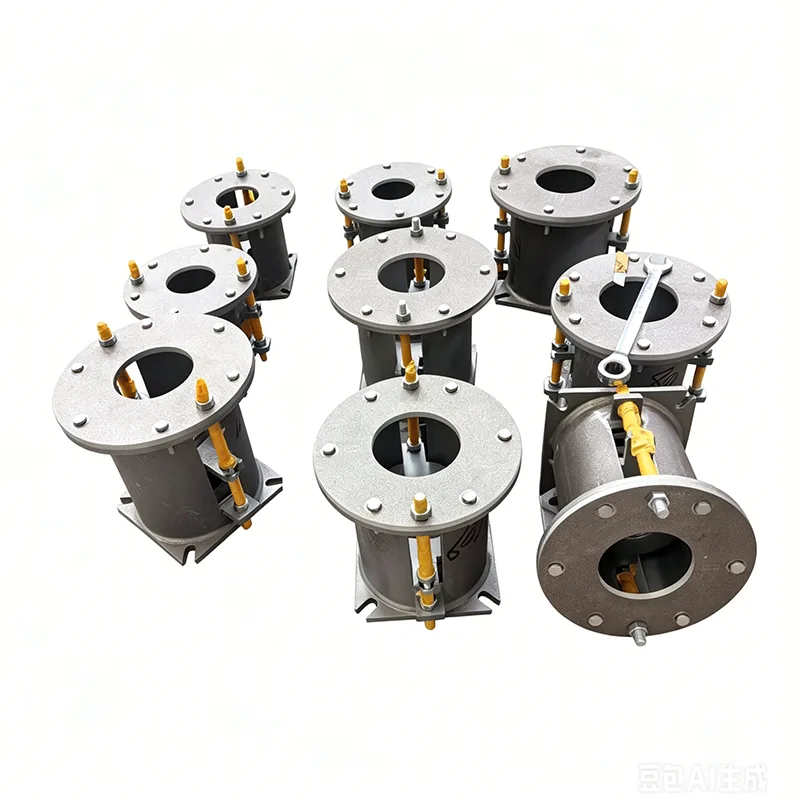

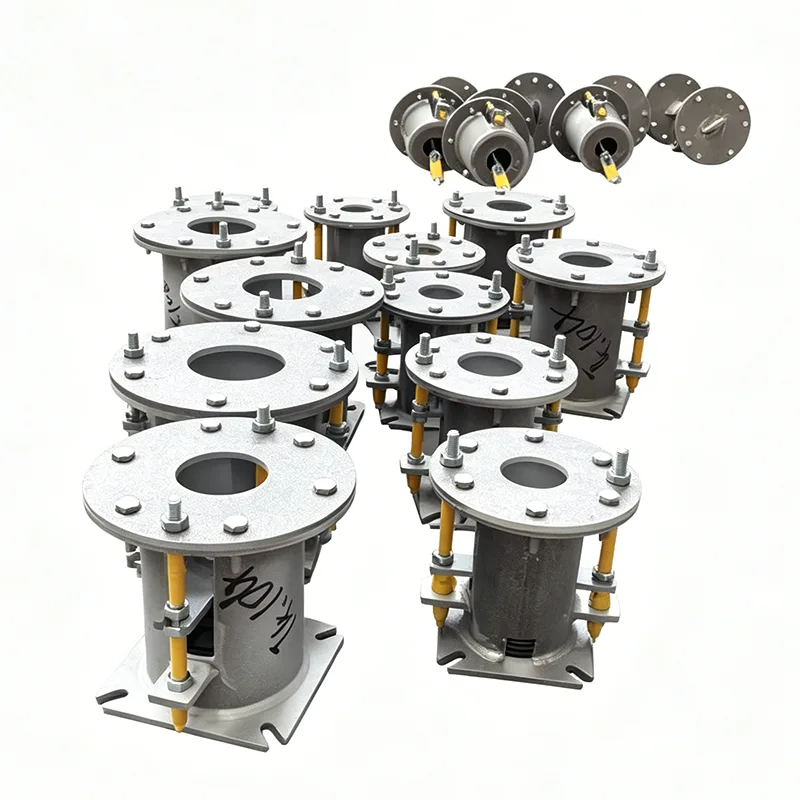

Спружынная падтрымка электрастанцыі

На электрастанцыях магістральныя параправоды, высокатэмпературныя параправоды паўторнага нагрэву і іншыя падобныя сістэмы бесперапынна транспартуюць асяроддзя ва ўмовах высокай тэмпературы і высокага ціску, падвяргаючыся цеплавому пашырэнню ад некалькіх міліметраў да дзясяткаў міліметраў. Жорсткая фіксацыя пераўтворыць гэтыя зрухі ў дадатковыя сілы цягі, якія перадаюцца на калектары катла і інтэрфейсы турбіны, павялічваючы нагрузку на зварныя злучэнні, фланцы і корпусы абсталявання.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Распрацаваная спецыяльна для гэтых умоў эксплуатацыі Yangzhou Tianshun Pipeline Technology Co., Ltd., Power Plant Spring Support кампенсуе зрушэнне за кошт пругкай нагрузкі, падтрымліваючы напружанне ў трубаправодзе ў стандартна дапушчальных межах. У гэтым дакуменце тлумачыцца філасофія праектавання, эксплуатацыйныя характарыстыкі і падыход да інжынернай падтрымкі гэтага прадукта, заснаваны на фактычных патрабаваннях сістэм параправодаў.

Патрабаванні да пругкіх апор у параправодзе

Канструкцыя параправода звычайна адпавядае нормам, такім як ASME B31.1, якія патрабуюць, каб апоры/падвескі для труб вытрымлівалі як уласную нагрузку трубаправода, так і вагу асяроддзя, не перашкаджаючы цеплавому зрушэнню. Калі апорная сіла празмерна змяняецца ў залежнасці ад перамяшчэння, напружанне ў мясцовай трубаправоднай сістэме можа перавышаць дапушчальныя значэнні, што прывядзе да неабходнасці рэгулявання на месцы або нават пераробкі.

Акрамя таго, інтэрфейсы турбіны і катла звычайна маюць вельмі строгія дапушчальныя межы сіл і момантаў. Няправільныя рашэнні падтрымкі могуць значна скараціць тэрмін службы асноўных інтэрфейсаў абсталявання. Гэта патрабуе, каб апорныя/падвесныя вырабы забяспечвалі стабільныя і прадказальныя апорныя сілы ў межах вызначанага ходу, забяспечваючы пры гэтым дастатковы запас рэгулявання для ўліку адхіленняў на месцы.

Як падтрымка Power Plant Spring адпавядае гэтым патрабаванням

Спружынныя апоры электрастанцыі даступныя ў дзвюх канфігурацыях: спружына з пераменнай сілай і спружына з пастаяннай сілай, якія выбіраюцца па выніках аналізу напружання ў трубаправодзе. Блокі зменнай спружыны нясуць нагрузку з лінейнай калянасцю, у той час як блокі з пастаяннай сілай выкарыстоўваюць першасны і другасны спружынны механізм для кантролю хуткасці змянення сілы падтрымкі ў межах 5% на працягу ўсяго працоўнага ходу, забяспечваючы амаль пастаянную падтрымку сістэмы трубаправодаў з халоднага стану ў гарачы стан.

Спружынныя элементы вырабляюцца з легіраваных спружынных сталей, у тым ліку 60Si2Mn і 50CrVA. Канструктыўныя элементы могуць быць выраблены з вугляродзістай сталі, тэрмаўстойлівай сталі або нержавеючай сталі. Агульны дыяпазон прымянення тэмператур ахоплівае ад -196°C да +650°C, што адпавядае ўсім цеплавым станам параправодаў ад нізкатэмпературнага разагрэву да працы з поўнай нагрузкай.

Кожная апора спружыны электрастанцыі перад адпраўкай праходзіць праверку на сціск пры поўным ходзе з запісам крывой калянасці. Корпус абсталяваны таблічкай грузападымальнасці і фіксатарам ўстаноўкі. Устаноўка на месцы патрабуе толькі мантажу ў халодным стане; проста зніміце стопорный штыфт пасля павышэння тэмпературы трубаправода, і апора/вешалка перайдзе ў працоўны стан без зваркі на месцы або складаных рэгуляванняў.

Устаноўка на месцы і доўгатэрміновая эксплуатацыя

Пры мантажы параправода непазбежныя сукупныя хібнасці вышынькі падмурка і рэзкі секцый трубы. Дыяпазон тонкай рэгулявання вышыні, які забяспечваецца спружыннымі апорамі Power Plant, паглынае гэтыя адхіленні, прадухіляючы жорсткае замацаванне. Спружынныя блокі з пастаяннай сілай звычайна абсталяваны шрубавымі або гідраўлічнымі дапаможнымі механізмамі рэгулявання, што дазваляе працаваць аднаму чалавеку нават на цяжкіх трубаправодах вялікага дыяметра.

Пры працяглай эксплуатацыі канструкцыя спружыны супраць расслаблення і апрацоўка паверхні (гарачае цынкаванне або пакрыццё Dacromet) падтрымліваюць стабільную працу апоры. У шматлікіх замежных праектах электрастанцый больш за 70% наступных заказаў на падтрымку/падвеску паступаюць ад існуючых кліентаў. Гэты высокі працэнт паўторных пакупак ускосна пацвярджае доўгатэрміновую прадукцыйнасць нашых прадуктаў.

Тыповыя месцы ўстаноўкі і функцыі

У кацельнай зоне на вертыкальных і гарызантальных участках магістральных параводаў, выходных трубаправодаў пароперегревателя і параправодаў перагрэву ўсталёўваюцца рысорныя апоры электрастанцыі. Яны паглынаюць цеплавое пашырэнне ўверх, прадухіляючы празмернае напружанне ў злучэннях фарсунак загалоўка.

Каля турбіны спружынныя апоры/падвескі на высокатэмпературных участках параправода побач з галоўнымі паравымі і рэгулюючымі клапанамі памяншаюць сілы і моманты кампанентаў, дапамагаючы падтрымліваць выраўноўванне вала. Нягледзячы на ​​​​тое, што трубаправоды для сілкавання і тэмпературы вады працуюць пры больш нізкіх тэмпературах, у іх усё яшчэ назіраюцца значныя перапады тэмператур пуску і прыпынку. Эластычныя апоры падтрымліваюць нахіл трубаправода і зніжаюць рызыку кавітацыі.

У гэтых прылажэннях апоры/падвескі часта спалучаюцца з дэмпферамі, абмежавальнымі кранштэйнамі і іншымі кампанентамі, каб утварыць поўнае гнуткае абмежавальнае рашэнне сістэмы трубаправодаў.

Тэхнічная падтрымка праекта і прыёмка прадукцыі

Пачынаючы з этапу выбару, наша тэхнічная каманда атрымлівае справаздачы аб аналізе напружання ў трубаправоднай сістэме, разлічвае разліковую нагрузку і зрушэнне для кожнай кропкі апоры, рэкамендуе адпаведныя тыпы апоры спружыны электрастанцыі і канстанты спружыны і дае падрабязныя інструкцыі па ўсталёўцы.

Наша фабрыка падтрымлівае поўную ланцужок кантролю якасці ад паўторнай праверкі ўваходнага спружыннага дроту, праверкі цвёрдасці пасля тэрмаапрацоўкі да праверкі калянасці гатовага прадукту. Адпаведныя запісы аб працэсах і дакументы аб якасці матэрыялаў могуць быць дастаўлены ў адпаведнасці з такімі стандартамі, як ASME і CE. Для атамнай энергетыкі звычайных астравоў і іншых праектаў з высокімі патрабаваннямі могуць быць прадастаўлены дадатковыя пратаколы кваліфікацыйных выпрабаванняў функцыі падтрымкі і дакументы прасочвання.

Калі ў вас ёсць патрабаванні да падтрымкі параправода, падайце чарцяжы кампаноўкі трубаправодаў і даныя аб нагрузках. Мы паставім канкрэтнае рашэнне канфігурацыі Power Plant Spring Support, а не агульны спіс мадэляў. Выкарыстоўваючы 14-гадовы вопыт падтрымкі трубаправодаў кампаніі Yangzhou Tianshun і дадзеныя аб праектах з 45 краін свету, мы можам дапамагчы вам кантраляваць агульныя выдаткі на закупку і ўстаноўку, гарантуючы пры гэтым бяспеку вашай паравой сістэмы.
