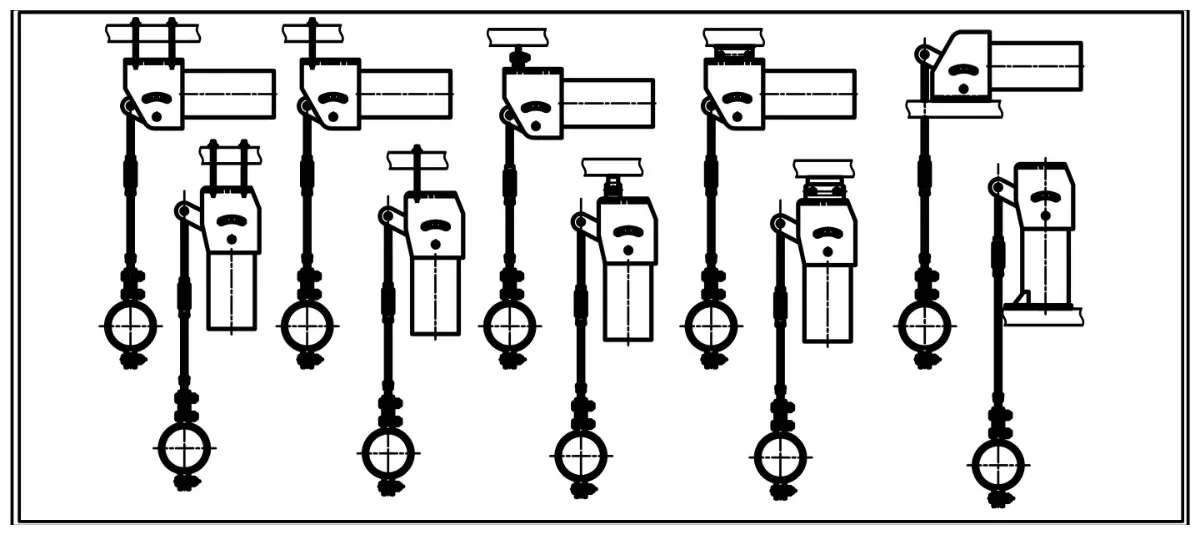

Вешалка з пастаяннай спружынай высокай ёмістасці

Кампанія Yangzhou Tianshun распрацоўвае і вырабляе спружынныя апоры з пастаяннай нагрузкай з 2012 года. Нашы высоканагрузачныя падвесы, якія ахопліваюць праектныя нагрузкі да 500 кН і якія можна наладзіць больш, пабудаваны на аб'екце плошчай 35 000 м², дзе працуюць больш за 100 кваліфікаваных супрацоўнікаў. Кожны блок прадусталяваны, пратэставаны і пастаўляецца з поўнай дакументацыяй для праектаў у больш чым 45 краінах.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Тэхнічны агляд

Мы канвертуем паміж нацыянальнымі стандартамі пры ўмове, што параметры тэхнічна сумяшчальныя. Ніякія папраўчыя каэфіцыенты не прымяняюцца, калі разліковыя нагрузкі і хады знаходзяцца ў межах абранага стандарту.

Чаму пастаянная нагрузка важная для апоры труб з высокай нагрузкай

Калі падвеска з пастаяннай спружынай высокай нагрузкі адчувае вялікае вертыкальнае зрушэнне з-за цеплавога пашырэння, апора зменнай спружыны змяняе сваю сілу супраціву, калі спружына сціскаецца або расцягваецца. Гэта змяненне нагрузкі можа перанесці непажаданае напружанне ў сценку трубы, падключанае абсталяванне і прылеглыя апоры. Пастаянная спружынная вешалка ліквідуе гэтую праблему, забяспечваючы практычна нязменную апорную сілу з халоднага становішча ў гарачае працоўнае становішча і паўсюль паміж імі.

Механізм выкарыстоўвае спружыну сціску, якая дзейнічае праз шатун і шатун. Геаметрыя ўладкованая такім чынам, што крутоўны момант спружыны вакол асноўнага шарніра роўны крутоўнаму моманту нагрузкі ў кожнай кропцы ходу. У выніку атрымліваецца апорная сіла, якая застаецца ў вузкай паласе адхілення незалежна ад таго, наколькі далёка труба рухаецца вертыкальна.

Асаблівасці канструкцыі, якія робяць магчымай надзейнасць пры высокай нагрузцы

Надзейная грузападымальнасць з вузкім адхіленнем

Стандартныя мадэлі вытрымліваюць працоўныя нагрузкі ад 0,1 кН да 500 кН. Для нагрузак больш за 500 кН мы распрацоўваем індывідуальныя апоры ў адпаведнасці з чарцяжамі і спецыфікацыямі заказчыка. Стандартна адхіленне нагрузкі ўтрымліваецца ў межах ±5% ад намінальнага значэння, а варыянт высокай дакладнасці дасягае ±3%. Гэты жорсткі допуск правяраецца на нашым калібравальным стэндзе перад адпраўкай.

Стабільная структура для цяжкага вертыкальнага перамяшчэння

Корпус дзейнічае як ахоўнае агароджу, утрымліваючы будаўнічы смецце і забруджванне ўчастка ад спружыны і злучэння. Даступныя стандартныя хады 50 мм, 100 мм, 200 мм і 400 мм, а фактычныя хады да 600 мм могуць быць пастаўлены, калі гэтага патрабуе схема трубаправода. Верхні і ніжні абмежавальнікі ходу інтэграваны для прадухілення пераходу ў любы бок, а бачная шкала ходу дазваляе мантажным групам пацвердзіць месцазнаходжанне ў любы час.

Спружынныя матэрыялы, выбраныя з улікам працяглай стомленасці

Шпулькі спружын намотваюцца са сталі 60Si2Mn або 50CrVA, абедзве абраныя з-за высокай трываласці на стомленасць і стабільнай працы на працягу многіх гадоў цеплавога цыклу. Спалучэнне добрага матэрыялу і кантраляваных працэсаў намоткі падтрымлівае стабільную выходную нагрузку і працяглыя інтэрвалы абслугоўвання, якія чакаюцца на энергетычных і тэхналагічных прадпрыемствах.

Поле рэгулюецца без здагадак

Шруба рэгулявання нагрузкі дазваляе дакладна наладзіць апорную сілу на месцы. Паварот шрубы ў пазначаным кірунку павялічвае або памяншае нагрузку з крокам 2%, з агульным дыяпазонам рэгулявання ад ±10% да ±20% у залежнасці ад мадэлі. Цыферблат, які знаходзіцца побач з шрубай, счытвае рэгуляванне непасрэдна, таму мантажнік можа набраць неабходныя параметры, не здымаючы прыладу і не выкарыстоўваючы знешнія тэнзамеры.

Зададзеныя штыфты, якія спрашчаюць мантаж і гідраіспытанне

Кожная вешалка з пастаяннай спружынай пакідае завод з чырвонымі наладнымі штыфтамі, устаноўленымі ў халодным становішчы ўстаноўкі, вызначаным кліентам. Штыфты фіксуюць механізм, таму сістэма трубаправодаў можа быць праведзена гідрастатычным выпрабаваннем або хімічнай ачысткай без далейшага адхілення спружыннага вузла. Нашы стандартныя штыфты распрацаваны, каб вытрымліваць намінальную рабочую нагрузку ўдвая большую падчас выпрабаванняў. Калі чакаюцца больш высокія выпрабавальныя нагрузкі, мы ўзмацняем штыфт, як толькі паведамляем на этапе замовы. Штыфты неабходна выдаліць перад уводам сістэмы ў эксплуатацыю.

Кантроль якасці і адсочванне

Наша сістэма якасці сертыфікавана па ISO 9001:2015. Кожная вешалка з пастаяннай спружынай збіраецца і папярэдне наладжваецца на зададзеныя кліентам нагрузку і ход на адкалібраваным выпрабавальным стэндзе. Мы фіксуем нагрузку ў некалькіх месцах па ўсім ходу, каб пацвердзіць, што адхіленне застаецца ў межах зададзенага допуску. Гэтыя запісы аб выпрабаваннях захоўваюцца і могуць быць пастаўлены разам з пастаўкай.

Сертыфікаты матэрыялаў для віткоў спружын, канструкцыйнай сталі і крапежных дэталяў адсочваюцца да завода. Для праектаў, якія патрабуюць адпаведнасці ASME B31.1, B31.3, EN 13480 або іншым міжнародным кодэксам, мы прапануем неабходныя пакеты дакументацыі, у тым ліку кваліфікацыю працэдуры зваркі і справаздачы аб неразбуральным кантролі, калі гэта дастасавальна.

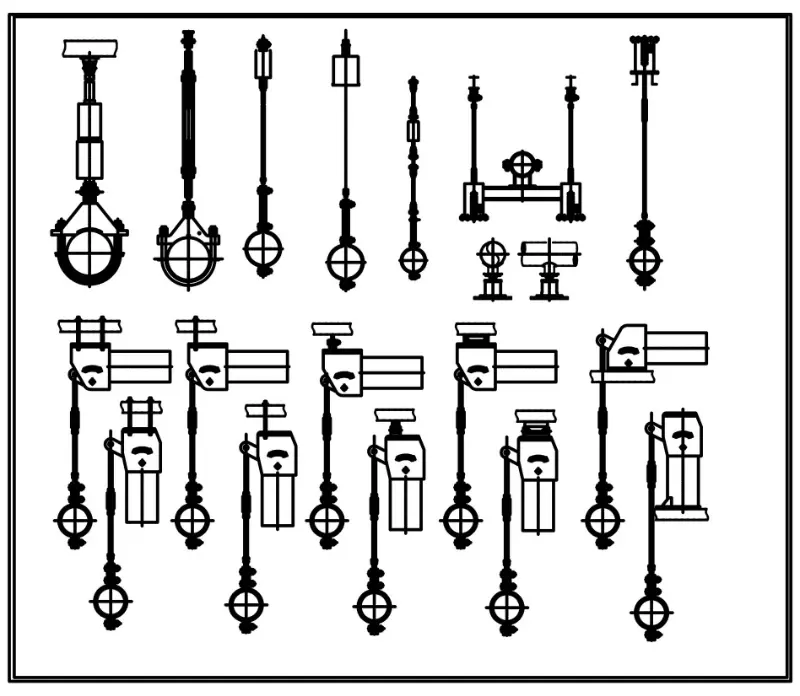

Дзе прымяняюцца вешалкі з пастаяннай спружынай высокай ёмістасці

Гэтыя апоры ўсталёўваюцца ўсюды, дзе сістэма труб мае вялікае вертыкальнае зрушэнне і не вытрымлівае змены апорных сіл. Тыповыя ўстаноўкі ўключаюць у сябе магістральныя параправоды на цеплавых і атамных электрастанцыях, трубаправоды гарачага паўторнага нагрэву, стаякі катлоў і высокатэмпературныя тэхналагічныя трубаправоды на нафтаперапрацоўчых і хімічных прадпрыемствах. У кожным выпадку падвеска падтрымлівае амаль пастаянную нагрузку ад халоднай да гарачай, прадухіляючы непажаданую перадачу нагрузкі на злучэнні турбіны, сопла ёмістасці і іншае адчувальнае абсталяванне.

Часта задаюць пытанні

Чым вешалка з пастаяннай спружынай адрозніваецца ад апоры з зменнай спружынай?

Пераменная апора спружыны змяняе сваю нагрузку па меры адхілення спружыны, што азначае, што труба адчувае розную сілу ў халодным і гарачым станах. Пастаянная спружынная падвеска распрацавана такім чынам, што сіла падтрымкі застаецца практычна аднолькавай на працягу ўсяго ходу. Гэта прадухіляе змену нагрузкі ад перадачы напружання ў сістэму труб, што асабліва важна на крытычных лініях з вялікім вертыкальным рухам.

Ці можа Tianshun вырабляць вешалкі з нагрузкай вышэй за 500 кН?

так. Мы разглядаем апоры высокай ёмістасці як індывідуальныя заказы. Вы можаце даслаць нам праектныя чарцяжы або ўказаць нагрузку, ход, канцавыя злучэнні і адпаведны код. Наша каманда інжынераў спраектуе вешалку адпаведным чынам і прадаставіць чарцяжы зацвярджэння перад вытворчасцю.

Для чаго прызначаны чырвоныя шпількі і калі іх трэба выдаліць?

Зададзеныя штыфты фіксуюць вешалку ў становішчы халоднай ўстаноўкі. Яны трымаюць механізм цвёрдым, каб сістэму труб можна было запоўніць, правесці гідратэставанне або хімічную ачыстку без руху спружыны. Штыфты павінны быць выдалены толькі пасля завяршэння ўсіх выпрабаванняў і перад тым, як сістэма будзе ўведзена ў эксплуатацыю для нармальнай працы. Пакіданне іх на месцы падчас працы перашкодзіць функцыянаванню вешалкі.

Па якіх міжнародных стандартах вы можаце працаваць?

Мы рэгулярна пастаўляем вешалкі з пастаяннай спружынай па GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L і JIS B 8501. Калі ваш праект патрабуе іншага стандарту, дашліце нам спецыфікацыю, і мы пацвердзім адпаведнасць.

Ці можна прыстасаваць аздабленне корпуса да агрэсіўных або афшорных асяроддзяў?

Наша стандартная аздабленне - гарачае цынкаванне і эпаксідная фарба. Для моцна агрэсіўных атмасфер мы можам нанесці спецыяльныя сістэмы пакрыццяў або вырабіць корпус з нержавеючай сталі. Калі ласка, укажыце ўмовы навакольнага асяроддзя ў вашым запыце, каб мы маглі прапанаваць прыдатную ахоўную сістэму.

Якія вашы ўмовы аплаты і тыповыя тэрміны дастаўкі?

Мы прымаем аплату безнаяўным перакладам. Тэрміны пастаўкі залежаць ад колькасці замовы і складанасці індывідуальных налад, але стандартныя вешалкі з пастаяннай спружынай звычайна могуць быць выраблены і ўстаноўлены на працягу чатырох-шасці тыдняў пасля пацверджання замовы. Паскораная дастаўка можа быць абмеркавана і ўзгоднена падчас перамоваў па кантракце.

Праца з Цяньшунем

Калі вы запытваецеся аб падвесцы з пастаяннай спружынай высокай нагрузкі, вам прызначаюць спецыяльнага менеджара, які разумее дызайн апор для труб, а не толькі камерцыйныя ўмовы. Наша каманда інжынераў разглядае вашы стандартныя патрабаванні да нагрузкі, перамяшчэння і трубаправодаў і дае тэхнічную прапанову на працягу 24 гадзін. Індывідуальныя канфігурацыі — нестандартныя перамяшчэнні, пашыраныя дыяпазоны тэмператур, спецыяльныя матэрыялы або спецыяльная дакументацыя па праекце — разглядаюцца як частка нашага звычайнага аб'ёму паставак.

Пасля дастаўкі мы даем інструкцыі па ўсталёўцы, інструкцыі па выдаленні папярэдне зададзеных шпілек і парады па тэхнічным абслугоўванні. Больш за 70 % нашага бізнесу прыпадае на паўторныя заказы ад кліентаў, якія залежаць ад нашай падтрымкі, каб прадказальна выконваць цыкл за цыклам.

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd.

Аб'ект плошчай 35 000 м², Цзянсу, Кітай — экспарт больш чым у 45 краін.

Пастаянныя спружынныя падвескі, якія ўстойліва ўтрымліваюць груз, таму труба не бачыць сюрпрызаў.
