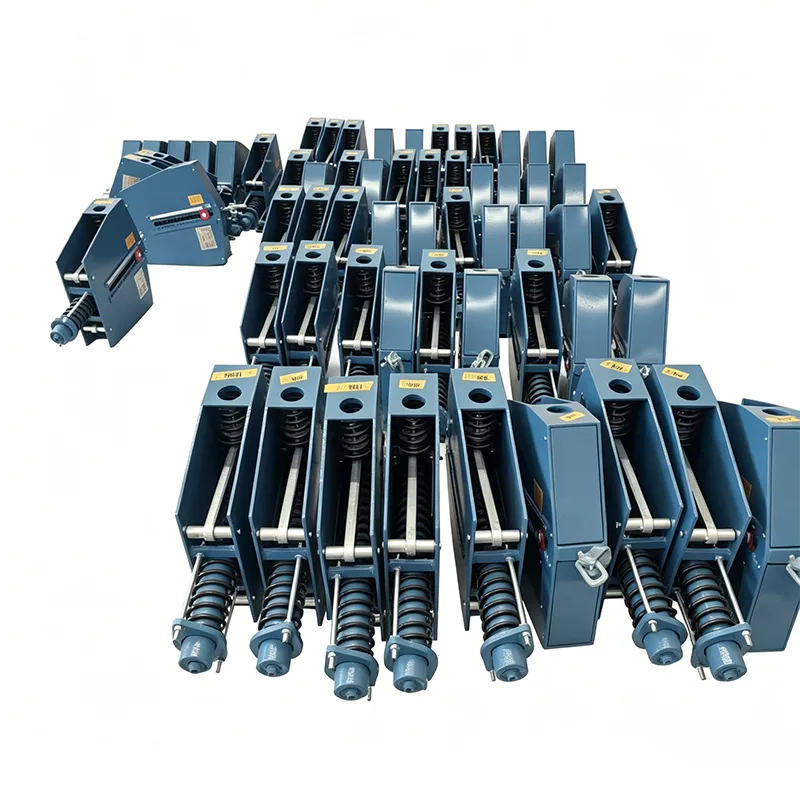

Цяжкая пастаянная спружынная падтрымка

Калі нагрузка на адзін трубаправод перавышае 300 кН і цеплавое зрушэнне перавышае 200 мм, звычайныя апоры з пастаяннай спружынай схільныя структурнай дэфармацыі, разлому шатуна, страце дакладнасці пастаяннай сілы і іншым паломкам. Такія няспраўнасці прыводзяць да таго, што канцэнтрацыя напружання ў трубаправодзе перавышае дапушчальныя значэнні, што прыводзіць да разрыву соплаў абсталявання, уцечкі асяроддзя і нават незапланаванай прыпынку ўсёй цэха. Адзін выпадак адключэння можа прывесці да страт у дзясяткі мільёнаў юаняў.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Падтрымка пастаяннай спружыны Heavy Duty - гэта спецыяльнае апорнае абсталяванне для цяжкіх нагрузак, распрацаванае для вырашэння праблем у гэтых экстрэмальных умовах працы. Ён спецыяльна распрацаваны для вялікіх трубаправодных сістэм з нагрузкай больш за 500 кН і перамяшчэннем у межах 400 мм.

Тэхнічныя характарыстыкі прадукту

Вызначэнне прадукту і асноўная філасофія дызайну

Цяжкая пастаянная спружынная апора - гэта звышмоцная апорная прылада для трубаправода, якая забяспечвае пастаянную апорную сілу па ўсім ходу з дапамогай механізму дакладнага балансу момантаў.

Yangzhou Tianshun Pipeline ініцыяваў даследаванні і распрацоўкі гэтай лінейкі прадуктаў яшчэ ў 2015 годзе з агульнымі інвестыцыямі ў 12 мільёнаў юаняў у спецыяльнае вытворчае абсталяванне і выпрабавальныя ўстаноўкі. Цяпер створаны поўны асартымент прадукцыі з максімальнай грузападымальнасцю 2000 кН і максімальным перамяшчэннем 600 мм, што займае лідзіруючае месца ў краіне.

Наша асноўная філасофія дызайну сканцэнтравана на рэзервовай бяспецы: усе важныя кампаненты спраектаваны з каэфіцыентамі бяспекі, вышэйшымі за галіновыя стандарты, каб забяспечыць дастатковы запас бяспекі нават у экстрэмальных умовах працы. Між тым, структурная аптымізацыя мінімізуе агульны памер і вагу без шкоды для трываласці канструкцыі, скарачэння выдаткаў на ўстаноўку і транспарціроўку.

Падрабязная разбіўка рэзервавання

1. Рэзерваванне галоўнай рамы: выраблена з суцэльна зварных сталёвых пласцін таўшчынёй 20–50 мм, абсталяваных падоўжнымі і папярочнымі рэбрамі калянасці, што павялічвае агульную калянасць больш чым на 60%.

2. Рэзерваванне сістэмы спружын: паралельная кампаноўка з некалькімі спружынамі гарантуе, што астатнія спружыны цалкам вытрымліваюць нагрузку на трубаправод, нават калі адна спружына выйдзе з ладу.

3. Рэзерваванне механізму трансмісіі: сінхранізаваныя падвойныя шатуны ліквідуюць рызыку калапсу апоры, якая ўзнікае ў выніку паломкі аднаго стрыжня.

Табліца стандартных спецыфікацый поўнай серыі

Шэсць стандартных серый цяжкіх пастаянных спружынных апор даступныя для большасці цяжкіх сцэнарыяў прамысловага прымянення:

Індывідуальныя маркі матэрыялаў і індывідуальныя канструкцыі прапануюцца па запыце кліента для ўсіх мадэляў.

Сістэма праверкі надзейнасці за ўвесь жыццёвы цыкл

Для гарантыі надзейнай працы ў экстрэмальных умовах укаранёна строгая скразная сістэма праверкі. Кожная пастаянная спружынная апора Heavy Duty Constant праходзіць пяць абавязковых працэдур праверкі:

Усе запісы праверкі архівуюцца на працягу мінімальнага перыяду захоўвання 15 гадоў і даступныя кліентам у любы час. Наша выпрабавальная лабараторыя мае акрэдытацыю CNAS, забяспечваючы міжнародна прызнаныя вынікі выпрабаванняў.

Паслужны спіс праекта Global Benchmark

Па стане на май 2026 года нашы звышмоцныя пастаянныя спружынныя апоры былі разгорнуты ў 120 буйнамаштабных прамысловых праектах па ўсім свеце, у тым ліку:

▶  Нафтаперапрацоўчы і хімічны комплекс магутнасцю 10 мільёнаў тон у год: пастаўлена 320 камплектаў апор HD-800 і HD-1200

▶  Атамная электрастанцыя магутнасцю мільён кілават: пастаўлена 156 камплектаў звышмоцных пастаянных спружынных апор класа ядзернай бяспекі

▶  Прыёмны тэрмінал СПГ магутнасцю 20 мільёнаў тон у год: пастаўлена 89 камплектаў нізкатэмпературных спецыяльных звышмоцных пастаянных спружынных апор

▶  ЦЭЦ магутнасцю 3000 МВт: пастаўлена 245 камплектаў звышмоцных апор для магістральных параправодаў

Правераная прадукцыйнасць гэтых знакавых праектаў пацвярджае выдатную надзейнасць і стабільнасць, у той жа час узброіўшы нас шырокім інжынерным вопытам у распрацоўцы цяжкіх апорных сістэм трубаправодаў.

Дастаўка і эксклюзіўныя паслугі з улікам праекта

Для буйнамаштабных праектаў прадастаўляюцца індывідуальныя пакеты пастаўкі для звышмоцных пастаянных спружынных апор:

1. Спецыяльная каманда праекта: для кожнага буйнога праекта прызначаецца спецыяльны менеджэр праекта, тэхнічны інжынер і інжынер па якасці для кантролю за ходам поўнага цыкла.

2. Паэтапная адгрузка: пакетная пастаўка ў адпаведнасці з графікамі будаўніцтва пляцоўкі, каб паменшыць нагрузку на захоўванне на месцы.

3. Служба прыёмкі на месцы: інжынеры накіраваны для правядзення прыёмкі прадукту і інструкцый па ўсталёўцы на месцы.

4.Тэхнічная падтрымка на месцы ў рэжыме чакання: Рэзідэнтная інжынерная падтрымка даступная падчас пікавых фаз ўстаноўкі.

5. Доўгатэрміновае наступнае абслугоўванне: штогадовыя аўдыты эксплуатацыйных умоў пасля ўводу ў эксплуатацыю з прафесійнымі рэкамендацыямі па тэхнічным абслугоўванні.

Мы даем 18-месячны гарантыйны перыяд, што на 6 месяцаў больш, чым у сярэднім па галіны. Для дэфектаў якасці, якія ўзнікаюць у межах дзеяння гарантыі, мы гарантуем 48-гадзінны час рэагавання і ліквідацыю непаладак на месцы на працягу 72 гадзін.

Часта задаюць пытанні (FAQ)

Пытанне: Якая ваша максімальная дасягальная нагрузка і перамяшчэнне для звышмоцных пастаянных спружынных апор?

A: Стандартныя мадэлі дасягаюць максімальнай нагрузкі 2000 кН і максімальнага перамяшчэння 600 мм. Індывідуальныя канструкцыі даступныя для вельмі вялікіх патрабаванняў, здольныя вытрымліваць нагрузку да 3000 кН і зрушэнне 800 мм.

Пытанне: ці падыходзяць прадукты для абслугоўвання пры нізкіх тэмпературах?

A: Так. Спецыяльныя нізкатэмпературныя варыянты выкарыстоўваюць нержавеючую сталь 304 або 316L, пацверджаную шляхам выпрабаванняў на ўдар пры нізкай тэмпературы, і могуць стабільна працаваць пры -196 ℃ для СПГ, этылену і іншых крыягенных трубаправодных сістэм.

Пытанне: якія стандартныя тэрміны пастаўкі?

A: Стандартныя мадэлі маюць час выканання 45-60 дзён; індывідуальныя блокі займаюць 60-90 дзён у залежнасці ад складанасці. Тэрміновая вытворчасць даступная для тэрміновых праектаў з самым кароткім часам выканання 30 дзён.
