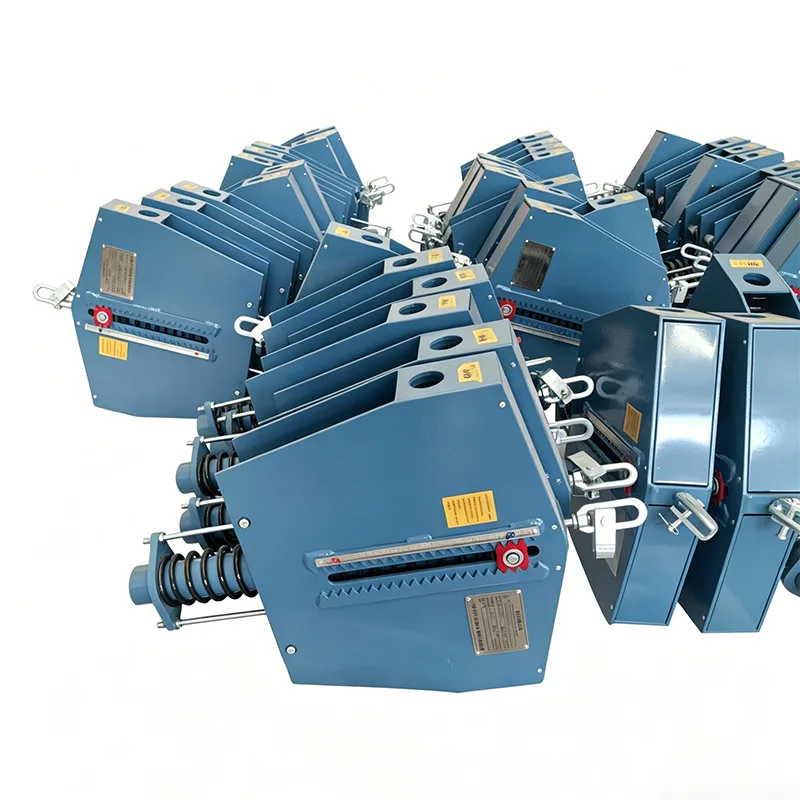

Пастаянная спружынная падтрымка энергетычнага трубаправода

У прыродным газе, СПГ, вадароднай энергетыцы і традыцыйных сетках трубаправодаў для перадачы энергіі трубаправодныя сістэмы часта ахопліваюць складанае геаграфічнае асяроддзе і вытрымліваюць моцнае цеплавое пашырэнне і сціск. Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., абапіраючыся на 14 гадоў тэхнічнага назапашвання тэхналогій падтрымкі трубаправодаў, спецыяльна распрацавала Energy Pipeline Constant Spring Support для сцэнарыяў перадачы энергіі. У гэтым прадукце выкарыстоўваецца дакладны механізм раўнавагі момантаў, каб гарантаваць, што апорная нагрузка застаецца пастаяннай, калі трубаправод падвяргаецца вертыкальнаму зрушэнню вялікага пралёту. Гэтая асаблівасць эфектыўна пазбягае дадатковай нагрузкі, выкліканай перадачай нагрузкі на адчувальнае абсталяванне, такое як клапаны і кампрэсары, і з'яўляецца ключавым кампанентам, які забяспечвае бяспечную і стабільную працу сетак міжгародніх энергетычных трубаправодаў.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Тэхнічная прыстасаванасць і перавагі эксплуатацыі і тэхнічнага абслугоўвання

Пры рэальным будаўніцтве і эксплуатацыі энергаправодаў канструкцыя Energy Pipeline Constant Spring Support цалкам вырашае болевыя моманты будаўніцтва на месцы і наступнага тэхнічнага абслугоўвання:

Блакаванне ў халодным стане і хуткая ўстаноўка: Перад пастаўкай спружына папярэдне сціскаецца і фіксуецца ў становішчы для ўстаноўкі ў халодным стане ў адпаведнасці са справаздачай аб разліку напружання ў трубаправоднай сістэме. Для дасягнення задуманага напружанага стану патрабуецца толькі простая тонкая налада разьбы і фіксацыя ўкаранення, што значна скарачае перыяд будаўніцтва трубаправодаў.

Візуалізаваны маніторынг працы: Абсталяваны вонкавымі высокадакладнымі індыкатарнымі пласцінамі перамяшчэння і шкаламі нагрузкі, эксплуатацыйны і тэхнічны персанал можа інтуітыўна меркаваць, ці знаходзіцца трубаправод у задуманым працоўным становішчы падчас штодзённай праверкі, не разбіраючы абалонку, спрыяючы своечасоваму выяўленню асадкі трубаправода або анамальнай дэфармацыі.

Гнуткія метады ўкаранення: прадастаўляюцца розныя рашэнні для злучэння каранёў (напрыклад, зварныя адзінкавыя пласціны, абручы, злучальнікі сталёвых канструкцый і г.д.), якія дазваляюць дасягнуць стабільнага ўкаранення, незалежна ад таго, для падвесных трубаправодаў, трубаправодаў праз рэкі або корпусаў абсталявання.

Строгая сістэма кантролю вытворчасці і якасці

Як лінія бяспекі энергетычнай інфраструктуры, увесь працэс вытворчасці Energy Pipeline Constant Spring Support адпавядае строгім стандартам кантролю якасці:

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, гэта можа быць прадастаўлена ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты выпрабаванняў і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым стандартны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Чаму выбіраюць энергетычную падтрымку Tianshun Energy Pipeline Constant Spring Support?

Глыбокі вопыт энергетычных праектаў: ​​прадукты стабільна працуюць на тэрміналах СПГ, у трубаправодах далёкай перадачы прыроднага газу і ў праектах нафтаперапрацоўкі ў больш чым 40 краінах па ўсім свеце, вытрымліваючы выпрабаванні ў экстрэмальных кліматычных умовах і складаных умовах працы.

Інжынерная падтрымка поўнага працэсу: мы забяспечваем поўны тэхнічны сэрвіс ад аналізу напружання ў трубаправодзе (мадэляванне CAESAR II), разліку выбару тыпу да інструкцый па ўстаноўцы на месцы, гарантуючы, што кожная апора дакладна адпавядае ўмовам працы.

Надзейная дастаўка ў ланцужку паставак: абапіраючыся на аўтаматызаваныя вытворчыя лініі і поўнае выпрабавальнае абсталяванне на нашай базе ў Цзянсу, мы забяспечваем своечасовую і якасную дастаўку матэрыялаў для буйнамаштабных энергетычных праектаў.

Падтрымка поўнага жыццёвага цыкла: мы ствараем эксклюзіўныя файлы праекта і забяспечваем ацэнку стану, рэкамендацыі па пераўстаноўцы нагрузкі і замене падчас тэхнічнага абслугоўвання адключэння, зніжаючы рызыкі эксплуатацыі і тэхнічнага абслугоўвання трубаправодных сетак.
