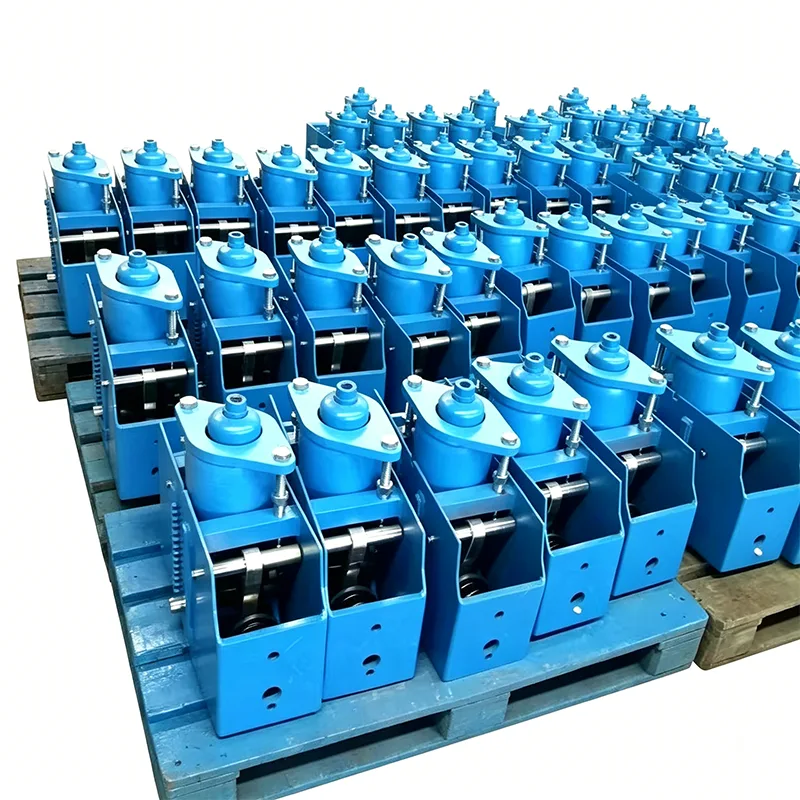

Хімічны завод Пастаянная вясновая падтрымка

Кампанія Yangzhou Tianshun Pipeline Technology, заснаваная ў 2012 годзе, мае 14-гадовы вопыт даследаванняў і распрацовак і вытворчасці ў галіне падтрымкі прамысловых трубаправодаў. Наш хімічны завод Constant Spring Support з'яўляецца асноўным прадуктам, распрацаваным спецыяльна для характарыстык бесперапыннай вытворчасці і складаных умоў працы хімічнай прамысловасці, і абслугоўваў дзясяткі хімічных прамысловых праектаў па ўсім свеце.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Асноўныя функцыі і значэнне прадукту

Трубаправоды хімічных заводаў ствараюць значнае цеплавое зрушэнне з-за сярэдніх тэмпературных ваганняў. Апорная нагрузка звычайных падвесак змяняецца ў залежнасці ад перамяшчэння, лёгка выклікаючы дэфармацыю трубаправода, пашкоджанне падлучанага абсталявання і нават сярэднія рызыкі ўцечкі.

З дапамогай механізму балансавання крутоўнага моманту спружыны пастаянная спружынная падтрымка Chemical Plant забяспечвае стабільную апорную сілу на працягу ўсяго ходу цеплавога перамяшчэння трубаправода, цалкам ухіляючы дадатковыя нагрузкі, выкліканыя цеплавым пашырэннем і сцісканнем трубаправода, і забяспечваючы доўгатэрміновую стабільную працу хімічных трубаправодаў.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Эксклюзіўныя перавагі адаптацыі для хімічных сцэнарыяў

Прадукт быў спецыяльна аптымізаваны, арыентуючыся на такія характарыстыкі хімічных заводаў, як высокая карозія, бесперапынная праца 24/7 і строгія патрабаванні бяспекі:

▶  Настройка антыкаразійнай абароны: прыстасоўваецца да агрэсіўных асяроддзяў хімічных заводаў з індывідуальнымі рашэннямі, уключаючы корпус з нержавеючай сталі, моцнае антыкаразійнае пакрыццё і ўстойлівае да кіслот і шчолачаў пакрыццё.

▶ Высокая трываласць на стомленасць: асноўныя спружыны праходзяць 10 000 выпрабаванняў на стомленасць пры поўным ходзе, прыдатныя для доўгатэрміновай бесперабойнай працы хімічнага аб'екта

▶  Дакладны кантроль пастаяннай сілы: адхіленне нагрузкі строга кантралюецца ў межах ±5%, што дазваляе выключыць уцечку на стыку трубаправода і пашкоджанне абсталявання, выкліканае канцэнтрацыяй напружання.

▶  Няма адладкі на месцы: папярэдне сціснуты і адкалібраваны перад пастаўкай, непасрэдна падняты і ўсталяваны на месцы без дадатковай рэгулявання, што скарачае час прастою праекта

Сістэма кантролю вытворчасці і якасці (гарантыя прафесіяналізму)

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, гэта можа быць прадастаўлена ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты выпрабаванняў і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым стандартны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Рэалізацыя праекта і забеспячэнне паслуг (аўтарытэт і давер)

Больш за 14 гадоў наша Chemical Plant Constant Spring Support была разгорнута на нафтаперапрацоўчых заводах, парках тонкай хіміі і ў фармацэўтычных праектах па ўсім Кітаі, Паўднёва-Усходняй Азіі, Еўропе і Паўднёвай Амерыцы, з доўгатэрміновымі партнёрскімі партнёрствамі са шматлікімі падрадчыкамі EPC:

▶  Уся прадукцыя пастаўляецца з поўнымі сертыфікатамі на матэрыялы і справаздачамі аб праверцы, якія адпавядаюць спецыфікацыям прыняцця хімічнай бяспекі праекта

▶  Поўная падтрымка жыццёвага цыкла: разлік нагрузкі перад продажам, інструкцыі па ўсталёўцы на месцы і 24-гадзінны тэхнічны адказ пасля продажу

▶  Вытворчая база Цзянсу мае спецыялізаваныя лагістычныя каналы хімічных праектаў, што дазваляе паскораную дастаўку для тэрміновых заказаў

Інфармацыя аб супрацоўніцтве

Калі ваш хімічны праект патрабуе індывідуальнай апоры пастаяннай спружыны хімічнага завода або мае патрэбу ў карэкціроўцы канструкцыі для асаблівых умоў працы, такіх як высокая тэмпература і моцная карозія, звярніцеся непасрэдна да нашай тэхнічнай групы. Мы дамо поўнае рашэнне выбару і прапанову.
