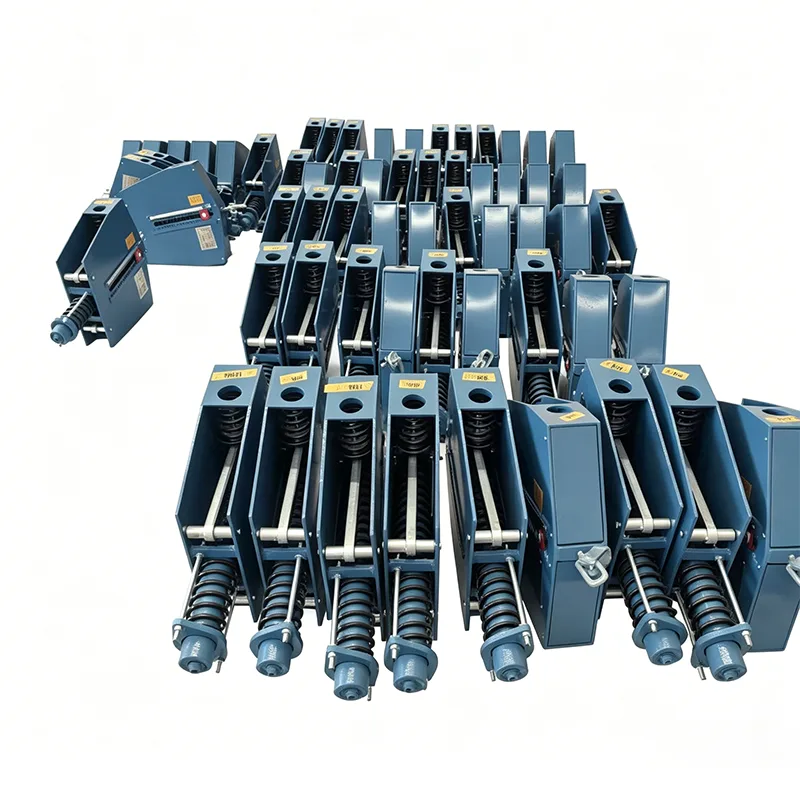

Тэрмаэлектрастанцыя Пастаянная вясновая падтрымка

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., заснаваная ў 2012 годзе, валодае 14-гадовым глыбокім вопытам у галіне рашэнняў для падтрымкі трубаправодаў для энергетычнай галіны, з прадуктамі, якія абслугоўваюць дзясяткі айчынных праектаў электрастанцый. Наша цеплавая электрастанцыя Constant Spring Support - гэта спецыялізаваны прадукт, распрацаваны ў строгай адпаведнасці са стандартамі энергетычнай галіны серыі DL/T. Спецыяльна аптымізаваны для характарыстык бесперапыннай працы цеплаэлектрастанцый пры высокай тэмпературы, высокім ціску і працяглым цыкле, ён з'яўляецца асноўным кампанентам падтрымкі для чатырох асноўных сістэм трубаправодаў электрастанцый.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Унікальныя патрабаванні да забеспячэння трубаправодаў ЦЭЦ

У параўнанні са звычайнымі прамысловымі трубаправодамі трубаправодныя сістэмы цеплаэлектрастанцый працуюць у значна больш жорсткіх умовах:

▶ Высокая тэмпература і ціск: магістральныя параправоды пры 540 ℃ ~ 620 ℃, ціск 16 МПа ~ 35 МПа

▶ Вялікае цеплавое зрушэнне: вертыкальнае зрушэнне магістральных параправодаў можа дасягаць 300~500 мм

▶  Цяжкія нагрузкі: таўстасценныя трубаправоды вялікага дыяметра, груз ад адной кропкі ўздыму 50~300 тон

▶  Высокія патрабаванні да бесперапыннай працы: гадавая колькасць гадзін працы ўстаноўкі ≥7500 гадзін з вялікімі стратамі пры адключэнні

▶  Адчувальнасць да цягі абсталявання: Надзвычай строгія патрабаванні да цягі трубаправода на ўваходзе і выхадзе паравой турбіны

▶ Высокі ўзровень бяспекі: класіфікуюцца як напорныя трубаправоды, са значнай адказнасцю за бяспеку

Звычайныя вешалкі з пастаяннай спружынай не могуць у поўнай меры адпавядаць гэтым патрабаванням, таму спецыяльная падтрымка пастаяннай спружыны для цеплавой электрастанцыі вельмі важная.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Стандартныя патрабаванні энергетычнай галіны

Падвескі і апоры для цеплавых электрастанцый павінны адпавядаць наступным стандартам электраэнергетыкі:

Стандартны нумар	Стандартнае імя	Асноўныя патрабаванні
DL/T 616	Кіраўніцтва па тэхнічным абслугоўванні і наладцы параводаправодаў і апор на цеплавых электрастанцыях	Патрабаванні да тэхнічнага абслугоўвання, рэгулявання і праверкі
DL/T 1113	Код прыёмкі для апор і падвесак для трубаправодаў на цеплавых электрастанцыях	Стандарты прыёмкі на заводзе і ўстаноўкі
DL/T 5054	Тэхнічны кодэкс праектавання пара-вадаправодаў цеплавых электрастанцый	Выбар канструкцыі і разлік нагрузкі
GB/T 17116	Апоры і падвескі для трубаправодаў, частка 1: тэхнічныя характарыстыкі	Агульныя тэхнічныя патрабаванні

Падтрымка пастаяннай спружыны цеплавой электрастанцыі цалкам адпавядае ўсім вышэйпералічаным стандартным патрабаванням, а завадская дакументацыя на пастаўку можа быць непасрэдна выкарыстана для кантролю якасці электрастанцыі і прыёмкі.

Кіраўніцтва па выбары сістэмы электрастанцыі

Сістэма электрастанцыі	Назва трубаправода	Рэкамендаваны тып прадукту	Тыповыя параметры
Кацельная сістэма	Магістральны параправод	Тэрмаэлектрастанцыя Пастаянная вясновая падтрымка	100~300 тон, водазмяшчэнне 200~400 мм
Кацельная сістэма	Перагрэць параправод	Пастаянная спружынная вешалка/падтрымка	80~200 тон, водазмяшчэнне 250~450 мм
Сістэма падачы вады	Трубаправод сілкавання высокага ціску	Камбінацыя пастаяннай + зменнай сілы	30~100 тон, водазмяшчэнне 100~250 мм
Сістэма паравой турбіны	Уваходныя/выхадныя трубаправоды турбіны	Высокадакладная пастаянная апора спружыны	50~150 тон, сталасць ≤±4%
Сістэма паветра, дымавых газаў і вугалю	Каналы гарачага паветра, каналы дымавых газаў	Падтрымка спружыны з пераменнай сілай	10~50 тон, водазмяшчэнне 50~150 мм
Паравая сістэма экстракцыі	Параправоды на ўсіх этапах	Пераменная сіла + пастаянная сіла	5~50 тон, водазмяшчэнне 50~200 мм
Дрэнажная сістэма	Дрэнажныя і прадуўныя трубаправоды	Спружына з пераменнай сілай	1~20 тон, водазмяшчэнне 30~100 мм
Сістэма хімічнай вады	Падліўная вада, кандэнсат	Жорсткая апора + пераменная сіла	Невялікая нагрузка, невялікі водазмяшчэнне

5 аптымізаваных канструкцый для ўмоў працы электрастанцыі

Аптымізацыя адаптацыі да высокіх тэмператур

У спружынах выкарыстоўваецца спружынінная сталь, устойлівая да высокіх тэмператур 60Si2CrVA, што зніжае хуткасць паслаблення напружання на 50% пры 400 ℃

Высокотэмпературныя дэталі выкарыстоўваюць тэрмаўстойлівую сталь 12Cr1MoV, каб пазбегнуць высокай тэмпературы паўзучасці

Абсталяваны цеплаізаляцыйнымі трубчастымі башмакамі для блакавання цеплаперадачы ад трубаправодаў да спружын

Працоўная тэмпература спружыны кантралюецца ніжэй за 120 ℃ для забеспячэння доўгатэрміновай стабільнасці працы

Аптымізацыя абароны інтэрфейсу паравой турбіны

Сталасць палепшылася да ≤±4%, мінімізуючы цягу на паравых турбінах

Калібраваны як для халодных, так і для гарачых умоў працы перад пастаўкай

Індыкацыя зрушэння з дакладнасцю да 1 мм для зручнага кантролю працы

Даступныя крывыя нагрузка-зрушэнне для аналізу напружання ў трубаправодзе

Аптымізацыя надзейнасці працяглага цыклу працы

Кулачковая паверхня з высокачашчыннай загартоўкай + апрацоўка цементацыяй, у 5 разоў большы тэрмін службы

Штыфтавыя валы з самазмазвальнымі ўтулкамі, канструкцыя, якая не патрабуе абслугоўвання

Усе балты прадухіляюцца ад адкручвання, не адкручваюцца пры вібрацыі

Антыкаразійны ўзровень C4, прыдатны для вонкавага асяроддзя электрастанцыі

Аптымізацыя зручнасці ўстаноўкі і ўводу ў эксплуатацыю

Дакладная каліброўка ў адпаведнасці з нагрузкамі праектнага інстытута перад пастаўкай, непасрэдная ўстаноўка на месцы

Абсталяваны спецыяльным інструментам разблакоўкі, разблакіроўка адным пстрычкай мышы пасля ўстаноўкі

Знешні механізм рэгулявання нагрузкі, які дазваляе ажыццяўляць тонкую наладу ў рэжыме онлайн падчас працы

Выразныя маркіроўкі перамяшчэння для лёгкага назірання персаналам інспекцыі электрастанцыі

Дызайн рэзервавання бяспекі

Верхнія і ніжнія механічныя абмежаванні для прадухілення пашкоджанняў пры празмерным ходзе

Каэфіцыент трываласці вешалкі ≥5 разоў, што выключае рызыку пералому

Прылада абароны ад пераломаў спружыны, якая забяспечвае бяспечную падтрымку нават у экстрэмальных умовах

Папярэджанне аб перагрузцы, каб падказаць аператарам своечасовую апрацоўку

Вопыт эксплуатацыі і тэхнічнага абслугоўвання электрастанцыі (14 гадоў прамысловасці)

Агульныя праблемы і прафілактычныя меры

Праблема з эксплуатацыяй	Аналіз прычын	Прафілактычныя меры
Спружынны замак не вызвалены	Вы забыліся зняць фіксуючыя балты пасля ўстаноўкі	Павінен быць уключаны ў кантрольны спіс прыёмкі ўстаноўкі
Перашкода зрушэння	Механізм іржавее, адсутнасць змазкі	Штогадовы агляд і змазка шпілек
Вялікае адхіленне нагрузкі	Фактычная вага трубаправода не адпавядае праекту	Паўторна праверце і наладзьце праз 1 месяц пасля аперацыі
Нахіл вешалкі	Вялікі гарызантальны перасоўванне трубаправода	Выберыце структуры, якія дазваляюць прагін
Моцная карозія	На адкрытым паветры, прыбярэжныя асяроддзя	Выбірайце матэрыялы з ацынкаванай або нержавеючай сталі

Ключавыя моманты інспекцыі электрастанцыі (рэкамендуецца кожны квартал)

Кожны прадукт перад адпраўкай праводзіцца ўсебаковым тэставаннем на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўны ўнутраны працэс тэсціравання. Гэты працэс уключае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца.

Тлумачэнне аб акрэдытацыі трэціх асоб

Унутранае тэсціраванне - гэта не тое ж самае, што тэставанне трэціх асоб, акрэдытаваных ILAC. Калі патрабуецца правядзенне старонніх сведкаў або лабараторнае абследаванне, гэта можа быць прадастаўлена ў якасці асобнай дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Гэтая паслуга ахоплівае аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Даступныя метады ўключаюць тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы адметныя перавагі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты выпрабаванняў і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Больш, чым стандартны айчынны пастаўшчык

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы пастаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Пастаўка і абслугоўванне праекта электрастанцыі

Пакет дакументаў StandardsFactory для выканання праекта электрастанцыі (адпаведнасць патрабаванням кантролю якасці электрастанцыі):

Сертыфікат кваліфікацыі прадукцыі

Сертыфікаты якасці матэрыялу

Акты веснавых выпрабаванняў

Поўныя крывыя выпрабаванняў нагрузкі машыны

Кіраўніцтва па мантажы і эксплуатацыі

Запісы праверкі завода

Абслугоўванне на месцы:

Тэхнічны персанал на месцы раскрыццё тэхнічнай інфармацыі

Кіраўніцтва па ўстаноўцы і ўводу ў эксплуатацыю

Апорная энергетычная ўстаноўка секцыйная доследная эксплуатацыя

Суправаджэнне 168-гадзіннай доследнай эксплуатацыі ўстаноўкі

Паслужны спіс праекта электрастанцыі

Абслугоўваў больш за 30 праектаў айчынных электрастанцый, у тым ліку блокі магутнасцю 300 МВт, 600 МВт, 1000 МВт

Забяспечаны апоры для чатырох асноўных трубаправодаў ультра-звышкрытычнага блока магутнасцю 1000 МВт

У праекце рэканструкцыі ЦЭЦ заменена больш за 200 апор/падвешак

Няма скаргаў на якасць на працягу некалькіх гадоў запар, высокі ўзровень паўторных закупак на электрастанцыях

Абавязацельства пасляпродажнага абслугоўвання

3 гады гарантыі на прадукт, бясплатны рамонт і замена на працягу гарантыйнага перыяду

24-гадзіннае рэагаванне на аварыйныя праблемы электрастанцыі, падтрымка на месцы на працягу 48 гадзін

Пажыццёвыя тэхнічныя кансультацыі і пастаўка запасных частак

Даступная штогадовая служба падтрымкі/агляду вешалак

Падтрымка пастаяннай спружыны Thermal Power Plant - гэта надзейная апора для трубаправодаў высокай тэмпературы і высокага ціску на цеплавых электрастанцыях. Дзякуючы 14-гадоваму вопыту работы ў энергетычнай галіны, мы дасканала разумеем умовы працы электрастанцый і стандартныя патрабаванні, забяспечваючы бяспечную і стабільную працу ўстаноўкі з прафесійнымі прадуктамі і паслугамі.
