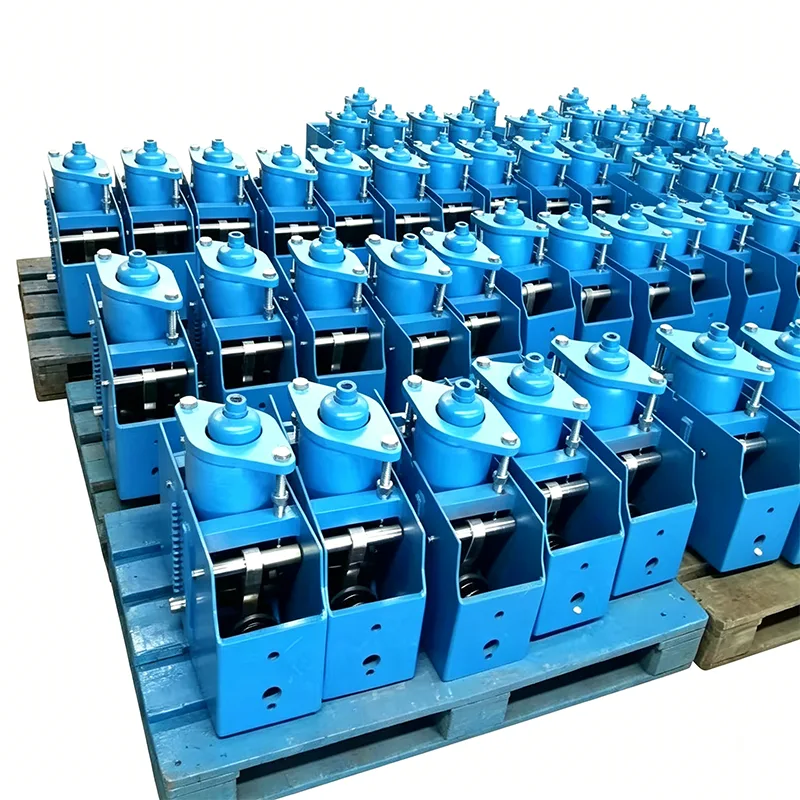

Спружынная падвеска з пастаяннай нагрузкай з'яўляецца ключавым кампанентам для кантролю перамяшчэння і нагрузкі ў прамысловых трубаправодных сістэмах. Ва ўмовах высокай тэмпературы і высокага ціску трубаправоды ствараюць цеплавое пашырэнне і сцісканне з-за перападаў тэмпературы. Калі апорная сіла змяняецца са зрушэннем, гэта прывядзе да канцэнтрацыі напружання ў трубаправодзе і пагражае бяспечнай працы сістэмы. Наша спружынная вешалка з пастаяннай высокай нагрузкай распрацавана на аснове прынцыпу раўнавагі момантаў. Ён можа бесперапынна выдаваць стабільную апорную сілу на працягу ўсяго ходу вертыкальнага зрушэння трубаправода, эфектыўна пазбягаючы пашкоджанняў трубаправодаў і падключанага абсталявання, выкліканых дадатковай нагрузкай.
Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., заснаваная ў 2012 годзе, засяродзілася на галіне апор і падвешванняў для трубаправодаў, назапашваючы 14-гадовы вопыт вытворчасці і прымянення. Наша прадукцыя служыла ключавым праектам у энергетыцы, нафтахімічнай, энергетычнай і іншых галінах больш чым у 40 краінах па ўсім свеце і заваявала доўгатэрміновы давер кліентаў, дзякуючы стабільнай якасці.
Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.
Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.
Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.
Спружынная вешалка з пастаяннай нагрузкай высокай нагрузкі выкарыстоўвае сумесную канструкцыю двухрычажнага механізму і вузла спіральнай спружыны, якая забяспечвае пастаянную выходную сілу на аснове механічнага прынцыпу раўнавагі момантаў:
▶ Механізм раўнавагі моманту: калі трубаправод стварае цеплавое зрушэнне, вузел спружыны перадае крутоўны момант праз рычажны механізм, падтрымліваючы момант нагрузкі і момант спружыны заўсёды збалансаванымі
▶ Кампенсацыя накіроўвалай кулачка: убудаваная структура прэцызійнай накіроўвалай кулачка кампенсуе ваганні нагрузкі, выкліканыя механічным трэннем і вытворчымі адхіленнямі
▶ Прылада індыкатара ходу: абсталявана візуалізаваным індыкатарам перамяшчэння, які можа назіраць зрушэнне трубаправода ў рэжыме рэальнага часу, палягчаючы ўстаноўку і рэгуляванне на месцы
|
Параметр Пункт |
Тэхнічныя індыкатары |
Стандарт выканання |
|
Дыяпазон намінальных нагрузак |
0,5 кН ~ 1000 кН (супервялікая нагрузка наладжваецца) |
GB/T 17116 / HG/T 20644 |
|
Дыяпазон працоўнага аб'ёму |
±50 мм ~ ± 500 мм |
У адпаведнасці з патрабаваннямі інжынернага праектавання |
|
Сталасць нагрузкі |
≤±5% (перавышаючы патрабаванні нацыянальнага стандарту ≤6%) |
Заводская праверка на адзінку |
|
Дыяпазон працоўных тэмператур |
-20 ℃ ~ 450 ℃ (наладжваецца для ўмоў высокай тэмпературы) |
Матэрыяльны адаптыўны дызайн |
|
Дыяпазон рэгулявання нагрузкі на месцы |
±10% |
Абсталяваны спецыяльным механізмам рэгулявання |
|
Стомленасць жыцця |
≥10000 цыклаў |
Выпрабаванне мадэляваных працоўных умоў |
|
Вясновы матэрыял |
Высокатрывалая спружынная сталь 60Si2MnA |
Працэс вакуумнай тэрмічнай апрацоўкі |
Адхіленне нагрузкі спружыннай падвескі з пастаяннай нагрузкай кантралюецца ў межах ±5% на працягу поўнага ходу, што перавышае патрабаванні нацыянальнага стандарту. Дзякуючы камбінацыі шматдыскавай спружыны і дакладнай механічнай канструкцыі, гэта гарантуе, што трубаправод заўсёды атрымлівае раўнамерную падтрымку падчас цеплавога перамяшчэння, прынцыпова выключаючы рызыку канцэнтрацыі напружання.
Аптымальна распрацаваная для сістэм трубаправодаў з высокай нагрузкай, апорная рама выкарыстоўвае высокатрывалую канструкцыйную сталь Q345B, а спружынны цыліндр утвораны інтэгральным кручэннем, ухіляючы схаваныя небяспекі акружных зварных швоў. Прадукт можа вытрымліваць максімальную нагрузку 1000 кН, задавальняючы патрэбы ў падтрымцы трубаправодаў з вялікай нагрузкай на буйных электрастанцыях, нафтаперапрацоўчых устаноўках і іншых аб'ектах.
▶ Абсталяваны прыладай фіксацыі нагрузкі для фіксацыі спружыны падчас мантажу і транспарціроўкі, прадухіляючы выпадковае зрушэнне
▶ Нагрузка на месцы можа быць дакладна наладжана ў межах ±10%, каб адаптавацца да фактычных адхіленняў працоўных умоў
▶ Стандартызаваныя інтэрфейсы падключэння, сумяшчальныя з рознымі формамі ўстаноўкі трубаправода
▶ Модульная канструкцыя, зручная замена зношаных частак
Прадукт можа адаптавацца да працоўнага дыяпазону тэмператур ад -20 ℃ да 450 ℃. Для спецыяльных умоў працы, такіх як нізкатэмпературны СПГ і высокатэмпературная пара, можна наладзіць адпаведныя матэрыялы, устойлівыя да высокай ці нізкай тэмпературы, каб забяспечыць надзейнасць працы ў экстрэмальных умовах.
| Табліца спецыфікацый вешалкі пастаяннай спружыны | Прыклад |
| Мадэль / серыя | PH, LH, CA, CS, TH |
| Грузападымальнасць (працоўная) | 0,1 кН - 500 кН |
| Total Travel | 50 мм, 100 мм, 200 мм, 400 мм |
| Фактычнае падарожжа | Да 600 мм |
| Адхіленне нагрузкі (допуск) | ±5% (стандарт) / ±3% (высокі прэч.) |
| Месца ўстаноўкі | Гарызантальны / Вертыкальны |
| Аздабленне жылля | Гарачае цынкаванне / эпаксідная смала |
| Працоўная тэмп. | -20°C да +80°C (навакольнае асяроддзе) |
| Матэрыял шпулькі спружыны | 60Si2Mn / 50CrVA |
| Дыяпазон рэгулявання нагрузкі | ±10% (рэгуляванне поля) |
У нас ёсць поўная сістэма вытворчасці і тэсціравання, каб гарантаваць надзейную працу кожнай спружыннай вешалкі з пастаяннай высокай нагрузкай:
▶ Аўтаматызаванае вытворчае абсталяванне: абсталяванае аўтаматычнымі вытворчымі лініямі з сильфонамі і розным абсталяваннем для фармавання і апрацоўкі для рэалізацыі стандартызаванага вытворчасці ключавых працэсаў
▶ Ідэальная сістэма тэсціравання: кожны прадукт перад пастаўкай праходзіць выпрабаванні на нагрузку і зрушэнне, а таксама выдаюцца справаздачы аб праверцы
▶ Прафесійная тэхнічная каманда: валодаюць групай тэхнікаў, якія шмат гадоў займаюцца даследаваннямі і распрацоўкамі і вытворчасцю апор для трубаправодаў і падвешванняў
▶ Кіраванне адсочваннем матэрыялаў: такія сыравінныя матэрыялы, як спружынная сталь і канструкцыйная сталь, паходзяць са звычайных металургічных заводаў і маюць сертыфікаты якасці матэрыялаў, якія можна адсочваць.
▶ Тэхнічная падтрымка перад продажам: прафесійная каманда продажаў, знаёмая з рознымі ўмовамі працы, можа даць прапановы па выбары і тэхнічныя рашэнні ў адпаведнасці з параметрамі трубаправода
▶ Індывідуальныя паслугі: Падтрымка наладкі прадукту для спецыяльных нагрузак, спецыяльных перамяшчэнняў і спецыяльных формаў усталявання
▶ Гарантыя пасля продажу: прапануйце інструкцыі па ўсталёўцы і тэхнічную кансультацыю, а таксама аператыўна рэагуйце на праблемы з якасцю прадукцыі
▶ Цыкл пастаўкі: звычайныя мадэлі ёсць на складзе, а індывідуальныя прадукты дастаўляюцца ў адпаведнасці з узгодненым цыклам
