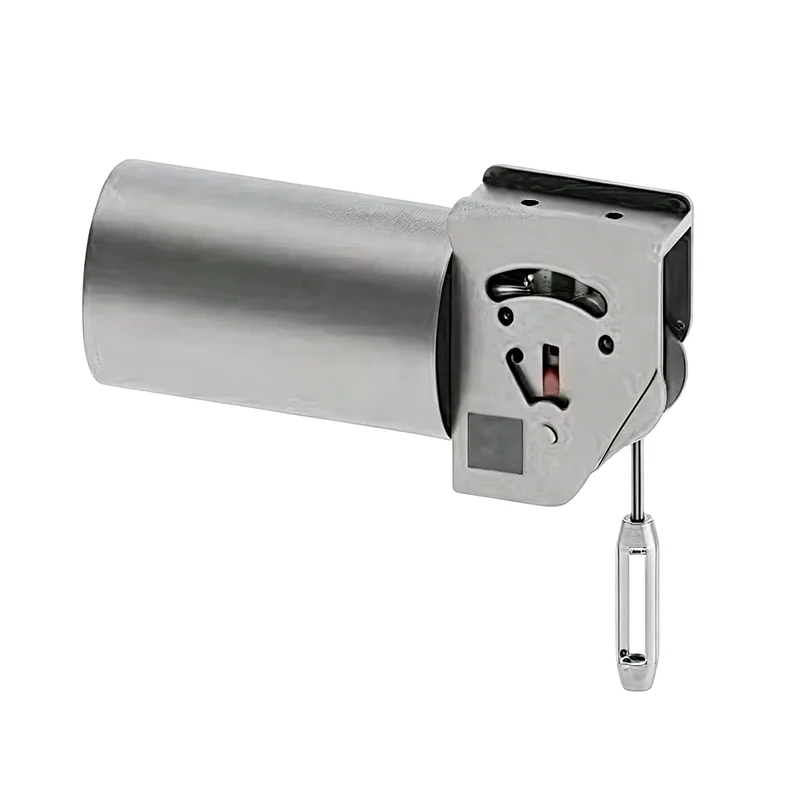

Вешалка з пастаяннай спружынай MSS SP-58

Yangzhou Tianshun Pipeline Technology Co., Ltd., заснаваная ў 2012 годзе, экспартуе прадукцыю ў больш чым 40 краін свету і мае багаты вопыт у рэалізацыі міжнародных праектаў. MSS SP-58 Constant Spring Hanger - гэта прадукт для экспарту, выраблены ў строгай адпаведнасці са стандартам SP-58 Таварыства стандартызацыі вытворцаў арматуры і арматуры (MSS), спецыяльна распрацаваны для міжнародных інжынерных праектаў, праектаў, якія фінансуюцца з-за мяжы, і праектаў генеральнага падраду EPC, якія прымаюць амерыканскія стандартныя спецыфікацыі праектавання.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Інтэрпрэтацыя стандарту MSS SP-58

MSS SP-58 з'яўляецца амерыканскім нацыянальным стандартам для падвешванняў і апор для труб, а таксама аўтарытэтным стандартам, шырока прынятым у міжнароднай інжынернай супольнасці, распрацаваным Таварыствам стандартызацыі вытворцаў арматуры і фітынгаў.

Асноўныя патрабаванні стандарту:

▶  Вызначае патрабаванні да праектавання, вырабу і выпрабаванняў спружынных апор пастаяннай сілы і вешалак

▶  Удакладняе тэхнічныя паказчыкі, такія як пастаяннасць нагрузкі, матэрыялы, праверка і маркіроўка

▶  З'яўляецца дапаможным стандартам для спецыфікацый трубаправодаў серыі API і ASME B31

▶  Абавязковае патрабаванне для міжнародных EPC-праектаў, праектаў з замежным фінансаваннем і экспартных праектаў

MSS SP-58 Constant Spring Hanger цалкам адпавядае ўсім тэхнічным патрабаванням дадзенага стандарту і можа непасрэдна выкарыстоўвацца ў інжынерных праектах па сістэме амерыканскіх стандартаў.

Тэхнічнае параўнанне: амерыканскі стандарт з кітайскім нацыянальным стандартам

MSS SP-58 Constant Spring Hanger вышэй, чым унутраныя стандарты з пункту гледжання сталасці, адсочвання матэрыялаў і патрабаванняў да праверкі, што адпавядае строгім патрабаванням міжнародных праектаў.

Тэхнічныя характарыстыкі прадукту

Спецыяльныя патрабаванні да прадуктаў амерыканскага стандарту і нашых рашэнняў

Адсочванне матэрыялу

Усе сталёвыя матэрыялы набываюцца ў металургічных заводаў, сертыфікаваных амерыканскім стандартам

Кожная сталёвая пласціна і круглы брусок маюць унікальны нумар нагрэву

Прадастаўленне поўнай справаздачы аб выпрабаванні матэрыялу (MTR)

На 100% прасочваецца хімічны склад матэрыялу і механічныя ўласцівасці

Кантроль зварачнага працэсу

Правядзіце спецыфікацыю працэдуры зваркі / запіс кваліфікацыі працэдуры (WPS/PQR) у адпаведнасці з AWS D1.1

Зваршчыкі працуюць з сертыфікатамі і рэгулярна праходзяць ацэнку

100% тэставанне на магнітных часціцах (MT) для асноўных нясучых зварных швоў

Запісы аб зварцы цалкам архівуюцца, прасочваюцца да зваршчыка і даты

Строгая інспекцыя завода

Падрыхтуйце план інспекцыйных выпрабаванняў (ITP)

Кліенты могуць указваць ачкі ўтрымання (H) і Witness Points (W).

Выпрабаванне поўнай нагрузкі ходу для кожнага прадукту з выдадзенымі крывымі выпрабаванняў

Інспекцыйныя органы трэціх асоб (BV, SGS, TÜV) могуць прысутнічаць на месцы ў якасці сведкі

Амерыканская стандартная сістэма пакрыцця

Пескаструйная ачыстка ад іржы ў адпаведнасці з SSPC-SP10

Эпаксідная цынкавая грунтоўка + поліўрэтанавы верхні пласт, таўшчыня сухой плёнкі ≥120 мкм

Выпрабаванне саляным туманам ≥500 гадзін, адпаведнасць патрабаванням марскога асяроддзя

Даступны пратакол выпрабаванняў пакрыцця

Пастаянная маркіроўка

Сталёвая штампоўка на корпусе вырабы: мадэль, нагрузка, водазмяшчэнне, лік нагрэву, дата вытворчасці

Таблічка з нержавеючай сталі: назва кампаніі, стандартны нумар, кантрольны знак

Выразная і пастаянная маркіроўка, якая адпавядае патрабаванням адсочвання праекта

Вопыт выканання экспартных праектаў

За апошнія 14 гадоў наша падвеска MSS SP-58 Constant Spring Hanger была паспяхова пастаўлена ў шматлікія міжнародныя праекты:

▶  Паўднёва-Усходняя Азія: нафтахімічныя праекты ў Сінгапуры, Інданезіі, Малайзіі

▶  Блізкі Усход: праекты нафтаперапрацоўчых заводаў у Саудаўскай Аравіі, ААЭ, Амане

▶  Афрыка: праекты электрастанцый у Паўднёвай Афрыцы, Егіпце, Алжыры

▶  Паўднёвая Амерыка: энергетычныя праекты ў Бразіліі, Аргенціне

▶  Еўропа і Амерыка: падтрымка праектаў у Злучаных Штатах, Вялікабрытаніі, Германіі

Тыповыя выпадкі:

▶  Праект нафтаперапрацоўчага завода магутнасцю 20 мільёнаў тон у год на Блізкім Усходзе: пастаўлена больш за 800 камплектаў амерыканскіх стандартных спружынных апор і вешалак, якія прайшлі праверку SGS за адзін раз.

▶  Праект СПГ-тэрмінала ў Паўднёва-Усходняй Азіі: амерыканскія стандартныя нізкатэмпературныя падвескі з пастаяннай сілай, прайшлі праверку трэцім бокам BV

▶  Праект афрыканскай электрастанцыі: выраблена ў адпаведнасці з амерыканскімі стандартамі, прадстаўлены поўныя дакументы ITP і MTR

Сістэма сертыфікацыі якасці і дакументацыі

Кваліфікацыйныя сертыфікаты

Сертыфікат сістэмы менеджменту якасці ISO 9001:2015

Ліцэнзія на вытворчасць спецыяльнага абсталявання (кампаненты напорных трубаправодаў)

Можа супрацоўнічаць з кліентамі для сертыфікацыі PED, CE і іншых

Пакет дакументаў аб дастаўцы (стандарт для амерыканскіх стандартных праектаў)

Справаздача аб выпрабаванні матэрыялу (MTR)

Спецыфікацыя працэдуры зваркі / запіс кваліфікацыі працэдуры (WPS/PQR)

План інспекцыйных выпрабаванняў (ITP)

Крывая выпрабаванняў нагрузка-зрушэнне для кожнага прадукту

Справаздача аб выпрабаванні магнітных часціц (справаздача MT)

Пратакол выпрабаванняў пакрыцця

Сертыфікат адпаведнасці

Кіраўніцтва па ўстаноўцы і эксплуатацыі (кітайская і англійская)

Эксклюзіўныя паслугі для экспартных праектаў

▶  Стандартная стыкоўка: знаёмства з ASME B31.1/B31.3, API і іншымі амерыканскімі стандартнымі сістэмамі, дакладнае разуменне тэхнічных патрабаванняў

▶  Падтрымка дакументаў: прадастаўленне ўсіх тэхнічных дакументаў, неабходных для амерыканскіх стандартных праектаў, якія рэгулююцца ў адпаведнасці з шаблонамі кліентаў

▶  Супрацоўніцтва ў галіне інспекцыі: супрацоўнічайце з кліентамі або староннімі інспекцыйнымі агенцтвамі (SGS, BV, TÜV і г.д.) для інспекцыі завода

▶  Упакоўка і транспарціроўка: спецыяльная для экспарту ўпакоўка ў драўляную скрынку без фумігацыі, прыдатная для марской і паветранай транспарціроўкі

▶  Афармленне дакументаў: прадастаўленне поўнага камплекта экспартных дакументаў, уключаючы сертыфікат паходжання, сертыфікат агляду тавару, матэрыялы мытнай дэкларацыі

▶  Тэхнічная падтрымка: кітайская і англійская тэхнічная падтрымка, супрацоўніцтва з тэхнічнымі тлумачэннямі па праекце EPC

▶ Гарантыя дастаўкі: прыярытэтнае планаванне вытворчасці для экспартных праектаў для забеспячэння своечасовай дастаўкі

MSS SP-58 Constant Spring Hanger - надзейны выбар для міжнародных інжынерных праектаў. Мы не толькі забяспечваем прадукцыю, якая адпавядае амерыканскім стандартам, але таксама забяспечваем комплексныя паслугі ад тэхнічнай стыкоўкі, падрыхтоўкі дакументаў, інспекцыйнага супрацоўніцтва да экспартнай лагістыкі, забяспечваючы бесперабойную дастаўку вашых экспартных праектаў.
