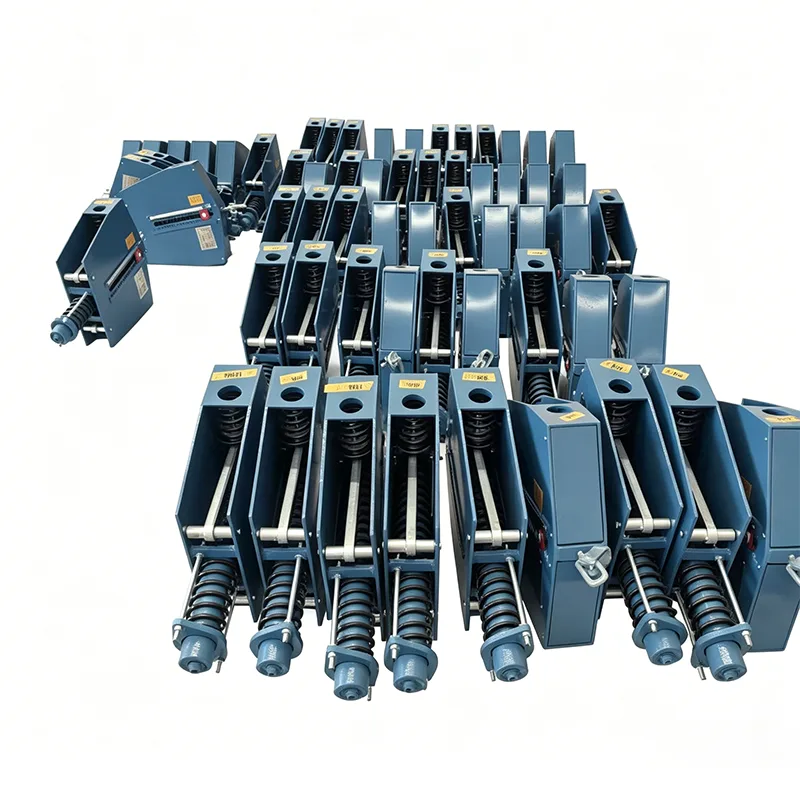

Цеплавая электрастанцыя Пастаянная спружынная вешалка

У складаных паравадзяных, дымавых газа-паветраных і пылавугальных сістэмах трубаправодаў цеплавых электрастанцый цеплавое зрушэнне трубаправодаў, выкліканае рэзкімі перападамі тэмператур, з'яўляецца асноўнай схаванай небяспекай, якая пагражае бяспецы сістэмы. Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., абапіраючыся на 14 гадоў тэхнічнага назапашвання ў галіне падтрымкі трубаправодаў, спецыяльна распрацавала вешалку пастаяннай спружыны цеплавой электрастанцыі для ўмоў працы цеплаэнергетыкі. Распрацаваны на аснове прынцыпу раўнавагі момантаў, гэты прадукт забяспечвае бесперапынную пастаянную апорную сілу, калі ў трубаправодах адбываецца вертыкальнае цеплавое зрушэнне, эфектыўна паглынае і кампенсуе напружанне зрушэння, прадухіляе пашкоджанне трубаправодаў і падлучанага абсталявання дадатковымі нагрузкамі і забяспечвае доўгатэрміновую бяспечную працу электрастанцый.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Інжынернае прымяненне і рэалізацыя значэнняў

Трубаправодныя сістэмы на цеплавых электрастанцыях прад'яўляюць надзвычай высокія патрабаванні да надзейнасці апорных частак. Пры распрацоўцы цеплаэлектрастанцыі Constant Spring Hanger мы цалкам улічылі практычныя інжынерныя праблемы:

Ліквідацыя дадатковых нагрузак: у вызначаным дыяпазоне нагрузкі-перамяшчэння момант спружыны і момант нагрузкі заўсёды падтрымліваюць дынамічны баланс, пазбягаючы дэфармацыі трубаправода або ўцечкі злучэнняў, выкліканых цеплавым пашырэннем і халодным сціскам.

Дакладная налада халоднага стану: вытворца выконвае наладу папярэдняга сціску ў строгай адпаведнасці з нагрузкай пры ўсталёўцы, якую прадстаўляюць карыстальнікі, і фіксуе індыкатарную пласціну ў тэарэтычным працоўным становішчы халоднага стану з дапамогай пазіцыянуючых блокаў, забяспечваючы часовае цвёрдае стан спружыны падчас усталявання на месцы і пазбягаючы выпадковага напружання падчас будаўніцтва.

Інтуітыўна зразумелы кантроль за эксплуатацыяй і тэхнічным абслугоўваннем: канструкцыя пласціны індыкатара знешняга перамяшчэння дазваляе персаналу па эксплуатацыі і тэхнічнаму абслугоўванню інтуітыўна правяраць, ці адпавядае зрушэнне апоры спружыны пад працоўнай нагрузкай канструкцыі пасля таго, як трубаправод будзе ўведзены ў нармальную эксплуатацыю, палягчаючы прафілактычнае абслугоўванне.

Строгі кантроль якасці і спецыфікацыі ўстаноўкі

Кожны прадукт перад адпраўкай праходзіць поўнае тэсціраванне на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўную ўнутраную праграму тэсціравання. Гэтая праграма ахоплівае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Справаздачы аб завадскіх выпрабаваннях (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца разам з пастаўкай.

Гэта ўласнае тэсціраванне не з'яўляецца акрэдытаваным ILAC тэставаннем трэціх асоб

Калі патрабуецца тэставанне або лабараторнае даследаванне ў прысутнасці трэцяга боку, гэта можна арганізаваць асобна ў якасці дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Даступны аналіз хімічнага складу, выпрабаванне на расцяжэнне, нізкатэмпературнае ўздзеянне па Шарпі і выпрабаванне на цвёрдасць.

2. Зварка NDT

Могуць быць прадастаўлены тэсціраванне магнітнымі часціцамі (MT), тэсціраванне вадкімі пранікальнымі сродкамі (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Што робіць нас рознымі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Для дакладнасці нагрузкі, стандартаў тэсціравання і сістэм дакументацыі мы выкарыстоўваем у якасці эталона міжнародную сістэму апор для труб LISEGA.

Больш, чым стандартны айчынны вытворца

Стандартны айчынны вытворца звычайна пастаўляе толькі прадукт. Мы ідзем далей, забяспечваючы крывую нагрузка-зрушэнне з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Чаму выбіраюць вешалку з пастаяннай спружынай цеплавой электрастанцыі Tianshun?

Багаты вопыт цеплаэнергетычных праектаў: ​​прадукцыя шырока выкарыстоўваецца ў пара-вадзяных трубаправодах і сістэмах падвескі кацельнага абсталявання цеплаэлектрастанцый у краіне і за мяжой і вытрымала выпрабаванні некалькіх цыклаў пуску і адключэння агрэгатаў.

Індывідуальная інжынерная падтрымка: мы забяспечваем поўны тэхналагічны сэрвіс ад разліку напружання ў трубаправодзе, выбару тыпу і супастаўлення да інструкцый па ўстаноўцы на месцы, гарантуючы, што кожная апора дакладна адпавядае ўмовам працы.

Стабільная дастаўка ў ланцужку паставак: абапіраючыся на аўтаматызаваныя вытворчыя лініі і поўнае выпрабавальнае абсталяванне на нашай базе ў Цзянсу, мы гарантуем своечасовую і якасную дастаўку матэрыялаў для буйнасерыйных цеплаэнергетычных праектаў.

Падтрымка поўнага жыццёвага цыкла: мы ствараем эксклюзіўныя файлы праекта і забяспечваем ацэнку стану і рэкамендацыі па замене падчас тэхнічнага абслугоўвання, што зніжае эксплуатацыю і тэхнічнае абслугоўванне электрастанцый.

Атрымайце тэхнічную падтрымку зараз:

Yangzhou Tianshun Pipeline Technology Co., Ltd. імкнецца забяспечыць стабільную і надзейную гарантыю падтрымкі трубаправодаў для глабальных цеплаэнергетычных прадпрыемстваў з высокім стандартам цеплаэлектрастанцыі Constant Spring Hanger!
