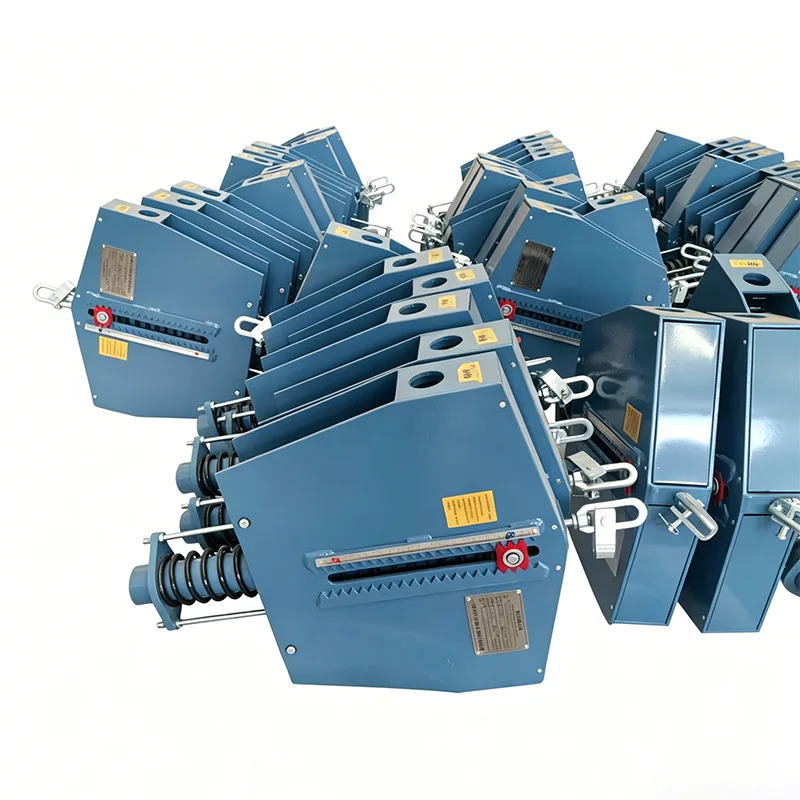

Звышмоцная пастаянная спружынная вешалка

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., заснаваная ў 2012 годзе, з'яўляецца інтэграваным прадпрыемствам прамысловасці і гандлю, якое засяроджваецца на даследаваннях і распрацоўках і вытворчасці сродкаў падтрымкі трубаправодаў. За апошнія 14 гадоў мы абслугоўвалі энергетычныя, нафтахімічныя і энергетычныя праекты ў больш чым 40 краінах па ўсім свеце і заваявалі доўгатэрміновы давер кліентаў стабільнай якасцю прадукцыі. Вешалка Heavy Duty Constant Spring Hanger - наш флагманскі прадукт, распрацаваны для ўмоў працы з вялікімі нагрузкамі і высокімі патрабаваннямі. Ён сістэматычна ўдасканальваўся ў плане матэрыялаў, канструкцыі і тэхналогій, каб забяспечыць надзейную гарантыю бяспечнай эксплуатацыі трубаправодаў у экстрэмальных умовах працы.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае сталасць нагрузкі, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Што такое цяжкія ўмовы працы? Навошта патрэбныя спецыяльныя вешалкі

У буйных прамысловых праектах існуе асаблівы тып трубаправоднай сістэмы:

▶  Таўстасценныя трубаправоды вялікага дыяметра: звыш DN600, таўшчыня сценкі больш за 20 мм

▶  Сістэмы цяжкіх трубаправодаў: нагрузка на кропку ўздыму больш за 200 кН, некаторыя больш за 500 кН

▶  Магістральныя трубаправоды высокай тэмпературы і высокага ціску: асноўная пара электрастанцыі, высокатэмпературныя тэхналагічныя трубаправоды нафтаперапрацоўчых установак

▶ Трубаправоды з вялікім пралётам: участкі труб з вялікім пралётам у трубаправодах з вялікімі канцэнтраванымі нагрузкамі

Калі для гэтых цяжкіх трубаправодаў выкарыстоўваюцца звычайныя падвескі з пастаяннай сілай, вельмі верагодна ўзнікненне наступных праблем:

▶  Дэфармацыя абалонкі і парэпанне: нагрузка перавышае мяжу канструктыўнай апорнай сілы

▶  Недастатковая калянасць спружыны: празмернае сцісканне, страта характарыстык пастаяннай сілы

▶  Пашкоджанне штыфта пры зруху: недастатковая трываласць злучальных частак

▶  Дэфармацыя расцяжэння стрыжня падвескі: стрыжань малога дыяметра, падаўжэнне пры перагрузцы

Вешалка Heavy Duty Constant Spring Hanger - гэта ўзмоцнены прадукт, спецыяльна распрацаваны для такіх умоў працы, з сістэматычным умацаваннем усіх памераў матэрыялаў, структуры і тэхналогіі.

Выпадкі няспраўнасцяў і ўрокі цяжкіх нагрузак

Згодна з галіновай статыстыкай, больш за 60% няшчасных выпадкаў з аварыяй апорных трубаправодаў прыпадае на цяжкія ўмовы працы:

Выпадак 1: Галоўны параправод электрастанцыі

Праблема: выкарыстоўваецца звычайная падвеска з пастаяннай сілай, нагрузка на кропку ўздыму 280 кННаступствы: бакавая пласціна абалонкі трэснула пасля 3 гадоў працы, трубаправод апусціўся на 120 мм. Страта: 15 дзён тэхнічнага абслугоўвання адключэння, прамыя страты больш за 10 мільёнаў юаняў

Выпадак 2: высокатэмпературны трубаправод нафтаперапрацоўчай устаноўкі

Праблема: дыяметр штыфта падвескі быў занадта малым, трываласць паменшылася пры высокай тэмпературы. Наступствы: пералом штыфта пры зруху, трубаправод упаў, што прывяло да сярэдняй уцечкі.

Выпадак 3: Трубаправод Cold box тэрмінала СПГ

Праблема: далікатнасць матэрыялу пры нізкай тэмпературы, расколіны звычайнай абалонкі Q235. Наступствы: зрушэнне трубаправода па-за кантролем, уцечка фланца інтэрфейсу халоднай камеры. Паляпшэнне: цяжкія падвескі выкарыстоўваюць матэрыялы, якія ўстойлівыя да нізкіх тэмператур

За 14 гадоў вопыту работы ў прамысловасці кампанія Yangzhou Tianshun Pipeline Technology рэалізавала шмат падобных праектаў па пераўтварэнні адмоваў у цяжкіх умовах падтрымкі і глыбока разумее асаблівасці і рызыкі цяжкіх умоў працы.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый вешалкі пастаяннай спружыны	прыклад
Мадэль / серыя	PH, LH, CA, CS, TH
Грузападымальнасць (працоўная)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактычнае падарожжа	Да 600 мм
Адхіленне нагрузкі (допуск)	±5% (стандартны) / ±3% (высокі прэч.)
Месца ўстаноўкі	Гарызантальны / Вертыкальны
Аздабленне жылля	Гарачае цынкаванне / эпаксідная смала
Працоўная тэмп.	-20°C да +80°C (навакольнае асяроддзе)
Матэрыял шпулькі спружыны	60Si2Mn / 50CrVA
Дыяпазон рэгулявання нагрузкі	±10% (рэгуляванне поля)

Аналіз 7 звышмоцных узмоцненых канструкцый

Высокатрывалая канструкцыйная сістэма

Shell выкарыстоўвае нізкалегаваную высокатрывалую сталь Q345B, мяжа цякучасці павялічана на 40%

Таўшчыня бакавой пласціны павялічана на 50%, рэзка ўсёй пласціны без зварных швоў

Канструкцыя ніжняй узмацняльнай рэбрыстай пласціны для рассейвання канцэнтраванага напружання

Высокатрывалае злучэнне вялікага дыяметра

Штыфт выкарыстоўвае канструкцыйную сталь са сплаву 40Cr, загартаваную і адпушчаную, трываласць павялічана на 80%

Дыяметр штыфта распрацаваны з 5-кратным каэфіцыентам бяспекі ад максімальнай нагрузкі

Самазмазвальная ўтулка, прызначаная для памяншэння трэння і паляпшэння сталасці

Паралельная тэхналогія Multi-Spring

2-4 камплекты спружын паралельна для вялікіх нагрузак, нагрузка адной спружыны кантралюецца ў разумных межах

Дызайн спружыннай групы сінхроннага сціску, каб пазбегнуць эксцэнтрычнай нагрузкі

Кожная спружына тэстуецца асобна, адпаведнае адхіленне ≤2%

Узмоцнены рычажный механізм

Папярочны перасек пляча рычага павялічаны, модуль выгібу павялічаны на 100%

Патоўшчаная пласціна падшэўкі ў кропцы апоры для прадухілення мясцовага раздушвання

Высокачашчынная загартоўка паверхні кулачка, цвёрдасць вышэй HRC45, тэрмін службы зносаўстойлівасці павялічыўся ў 3 разы

Высокадакладны кантроль вытворчасці

Пазіцыі ключавых адтулін апрацоўваюцца ЧПУ, дакладнасць пазіцыі ±0,1 мм

Памылка суадносін момантаў рычага кантралюецца ў межах ±1%

Сціск спружыны дакладна ўстаноўлены, адхіленне халоднай нагрузкі ≤3%

Ідэальны кантроль якасці зваркі

Асноўныя нясучыя зварныя швы выкарыстоўваюць працэс зваркі з поўным праваром

100% ультрагукавое тэсціраванне, адпаведнасць патрабаванням JB/T 4730 Grade II

Апрацоўка зняцця напружання пасля зваркі для ліквідацыі рэшткавага напружання пры зварцы

Множная абарона бяспекі

Верхнія і ніжнія механічныя межы ўстаноўлены для прадухілення пашкоджанняў празмерным ходам

Прылада абароны ад перагрузкі, спрацоўванне папярэджання пры ненармальнай нагрузцы

Прылада фіксацыі перамяшчэння для абароны спружын падчас мантажу і транспарціроўкі

Параўнанне прадукцыйнасці нагрузкі і перамяшчэння

Ніжэй прыведзены даныя вымярэнняў (нагрузка 300 кН, працоўны стан перамяшчэння 200 мм):

Пазіцыя абводкі	Звычайная нагрузка на вешалку з пастаяннай сілай	Цяжкая пастаянная нагрузка на вешалку спружыны	Дапушчальнае нацыянальнае стандартнае адхіленне
0% (халодны стан)	282 кН (-6,0%)	294 кН (-2,0%)	±6%
25%	285 кН (-5,0%)	297 кН (-1,0%)	±6%
50% (Сярэдні)	300 кН (0%)	300 кН (0%)	±6%
75%	318 кН (+6,0%)	306 кН (+2,0%)	±6%
100% (гарачы стан)	321 кН (+7,0%)	309кН (+3,0%)	±6%
Максімальнае адхіленне	7,0% (перавышэнне стандарту)	3,0% (Значна лепш, чым нацыянальны стандарт)	6%

Адхіленне нагрузкі пры поўным ходзе вешалкі Heavy Duty Constant Spring кантралюецца ў межах ±4%, значна лепш, чым патрабаванні нацыянальных стандартаў, што эфектыўна абараняе бяспеку трубаправодаў і абсталявання.

Наша звышмоцная сістэма праверкі прадукцыі

Кожны прадукт перад адпраўкай праходзіць поўнае тэсціраванне на прадпрыемстве

Перад адпраўкай кожны прадукт праходзіць поўную ўнутраную праграму тэсціравання. Гэтая праграма ахоплівае праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT, калі гэта дастасавальна, тэставанне нагрузкі спружынай з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Справаздачы аб завадскіх выпрабаваннях (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR) пастаўляюцца разам з пастаўкай.

Гэта ўласнае тэсціраванне не з'яўляецца акрэдытаваным ILAC тэставаннем трэціх асоб

Калі патрабуецца тэставанне або лабараторнае даследаванне ў прысутнасці трэцяга боку, гэта можна арганізаваць асобна ў якасці дадатковай паслугі.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Даступны аналіз хімічнага складу, выпрабаванне на расцяжэнне, нізкатэмпературнае ўздзеянне па Шарпі і выпрабаванне на цвёрдасць.

2. Зварка NDT

Могуць быць прадастаўлены тэсціраванне магнітнымі часціцамі (MT), тэсціраванне вадкімі пранікальнымі сродкамі (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне ўключаны.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Што робіць нас рознымі

Параўнальны аналіз з міжнароднай сістэмай апорных труб LISEGA

Для дакладнасці нагрузкі, стандартаў тэсціравання і сістэм дакументацыі мы выкарыстоўваем у якасці эталона міжнародную сістэму апор для труб LISEGA.

Больш, чым стандартны айчынны вытворца

Стандартны айчынны вытворца звычайна пастаўляе толькі прадукт. Мы ідзем далей, забяспечваючы крывую нагрузка-зрушэнне з кожным спружынным блокам. Мы таксама дапамагаем арганізаваць тэсціраванне і праверкі SGS трэцімі асобамі, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Тыповыя сцэнарыі прымянення ў цяжкіх умовах

Прамысловасць	Сцэнары прымянення	Тыповы дыяпазон нагрузкі
Энергетычная прамысловасць	Трубаправоды магістральнай і падагравальнай пары звышкрытычных/звышкрытычных установак	200кН ~ 800кН
Нафтахімічны	Выхады рэактара гідраапрацоўкі, вялікія ўваходныя і выходныя трубаправоды ацяпляльнай печы	150кН ~ 600кН
Тэрміналы СПГ	Ўваходы і выхады халодных боксаў, вялікія нізкатэмпературныя тэхналагічныя трубаправоды	100кН ~ 500кН
Міжгароднія трубаправоды	Большапралётныя ўчасткі труб, засяроджаная нагрузка трубаправодаў у затамкавых камерах	100кН ~ 400кН
Ядзерная энергетыка	Звычайныя астраўныя галоўная пара, трубаправоды сістэмы водазабеспячэння	200кН ~ 700кН
Металургія	Трубаправоды гарачага паветра даменных печаў, вялікія трубаправоды катлоў-утылізатараў	150кН ~ 500кН

Дастаўка і абслугоўванне праекта

Эксклюзіўны працэс абслугоўвання цяжкіх праектаў

1. Тэхнічная стыкоўка: прафесійныя інжынеры стыкуюць з аналітыкамі напружання трубаправода, каб пацвердзіць патрабаванні да нагрузкі, аб'ёму і прасторы

2. Дызайн схемы: прапануйце індывідуальныя схемы праектавання для асаблівых абмежаванняў прасторы

3. Пацвярджэнне чарцяжоў: падайце падрабязныя зборачныя чарцяжы і табліцы нагрузак, падпісаныя і пацверджаныя абодвума бакамі

4. Адсочванне вытворчасці: прадастаўляйце штотыднёвыя фатаграфіі ходу вытворчасці для буйных праектаў

5. Заводская прыёмка: кліенты або трэція асобы могуць быць запрошаны для назірання за выпрабаваннямі на заводзе

6. Абслугоўванне на месцы: прадастаўленне рэкамендацый па ўсталёўцы, пры неабходнасці тэхнічная падтрымка на месцы

7.Адсочванне працы: паўторны візіт праз 6 месяцаў пасля ўводу ў эксплуатацыю, каб зразумець стан працы

Прадукцыйнасць і прыхільнасць

▶  Пастаўлена больш за 500 камплектаў цяжкіх падвесак з пастаяннай сілай, максімальная адзінкавая нагрузка 800 кН

▶  На ўсе звышмоцныя прадукты даецца 3-гадовая гарантыя якасці

▶  Забяспечце рашэнні для любых праблем з якасцю падчас працы на працягу 48 гадзін

▶ Тэхнічныя кансультацыі і пастаўка запасных частак на працягу ўсяго жыцця

Heavy Duty Constant Spring Hanger - надзейная гарантыя бяспечнай эксплуатацыі цяжкіх трубаправодных сістэм. Маючы 14 гадоў засяроджанасці, мы глыбока разумеем, што цяжкія ўмовы працы не дапускаюць памылак. Кожны прадукт прайшоў строгія выпрабаванні для забеспячэння стабільнай працы ў экстрэмальных умовах працы.
