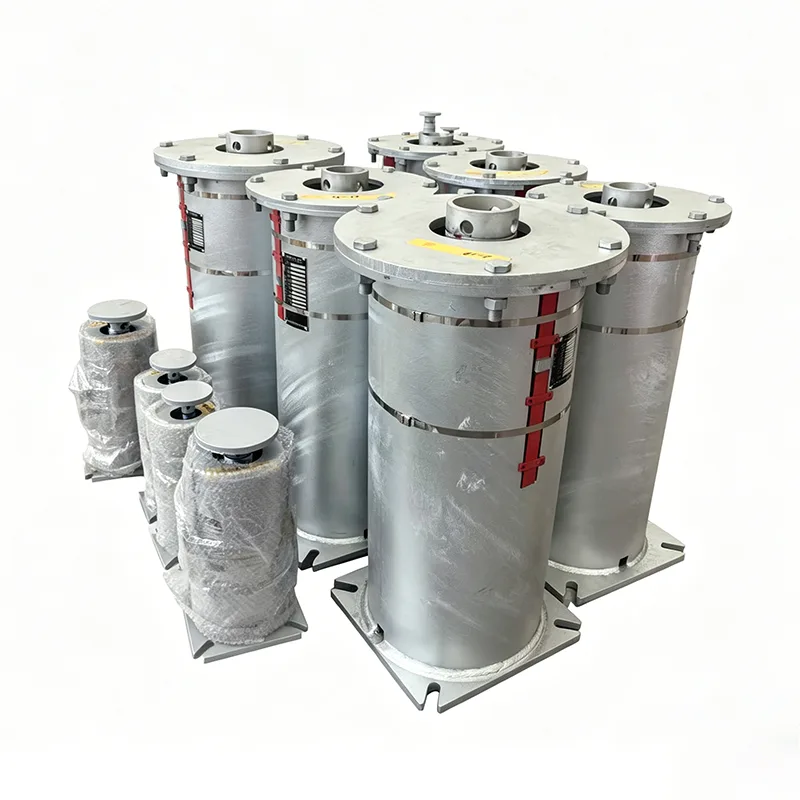

Падтрымка зменнай спружыны цеплавой электрастанцыі

У складаных сістэмах трубаправодаў пара-вада, дымавых газаў і паветра, а таксама пылавугальных трубаправодаў цеплавых электрастанцый цеплавое зрушэнне трубаправодаў, выкліканае рэзкімі перападамі тэмператур, з'яўляецца асноўнай небяспекай, якая пагражае бяспецы сістэмы. Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., абапіраючыся на 14 гадоў тэхнічнага назапашвання ў сферы падтрымкі трубаправодаў, спецыяльна распрацавала апору з пераменнай спружынай цеплавой электрастанцыі для ўмоў працы цеплаэнергетыкі. Распрацаваны на аснове прынцыпу раўнавагі момантаў, гэты прадукт забяспечвае бесперапынную пругкую апорную сілу, калі ў трубаправодах адбываецца вертыкальнае цеплавое зрушэнне, эфектыўна паглынае і кампенсуе напружанне зрушэння, прадухіляе пашкоджанне трубаправодаў і падлучанага абсталявання дадатковымі нагрузкамі і забяспечвае доўгатэрміновую бяспечную працу электрастанцый.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый зменнай спружыны	прыклад
Тып / канфігурацыя вешалкі	Тып A, B, C, D, E, F, G
Вясновы памер / №	No0 - No22
Дыяпазон падарожжаў	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Аперацыйная нагрузка	0,2 кН ​​- 400 кН
Усталяваная нагрузка (халодная нагрузка)	кН / кгс
Працоўная нагрузка (гарачая нагрузка)	кН / кгс
Кірунак руху	Уверх / уніз
Зменлівасць (%)	≤ 25% (стандарт)
Апрацоўка паверхні	Гарачае цынкаванне/ афарбаваныя
Матэрыял корпуса	Вугляродзістая сталь (Q235/Q355)

Тэхнічнае прымяненне і значэнне

Трубаправодныя сістэмы на цеплавых электрастанцыях прад'яўляюць надзвычай высокія патрабаванні да надзейнасці апорных частак. Пры распрацоўцы апоры зменнай спружыны цеплавой электрастанцыі мы цалкам улічылі практычныя інжынерныя праблемы:

Ліквідацыя дадатковых нагрузак: у вызначаным дыяпазоне нагрузкі-зрушэння момант спружыны і момант нагрузкі заўсёды падтрымліваюць дынамічны баланс, пазбягаючы дэфармацыі трубаправода або ўцечкі злучэнняў, выкліканых цеплавым пашырэннем і халодным сціскам.

Дакладная налада халоднага стану: вытворца выконвае наладу папярэдняга сціску ў строгай адпаведнасці з нагрузкай пры ўсталёўцы, зададзенай карыстальнікам, і фіксуе індыкатарную пласціну ў тэарэтычным працоўным становішчы халоднага стану з дапамогай пазіцыянуючых блокаў, гарантуючы, што спружына часова знаходзіцца ў цвёрдым стане падчас усталявання на месцы і пазбягаючы выпадковага напружання падчас будаўніцтва.

Інтуітыўна зразумелы кантроль за эксплуатацыяй і тэхнічным абслугоўваннем: канструкцыя пласціны індыкатара знешняга перамяшчэння дазваляе персаналу па эксплуатацыі і тэхнічнаму абслугоўванню інтуітыўна правяраць, ці адпавядае зрушэнне апоры спружыны пад працоўнай нагрузкай канструкцыі пасля таго, як трубаправод будзе ўведзены ў нармальную эксплуатацыю, палягчаючы прафілактычнае абслугоўванне.

Строгі кантроль якасці і спецыфікацыі ўстаноўкі

Перад адпраўкай кожны прадукт праходзіць усебаковую праверку на прадпрыемстве

Вокладкі для ўласнага тэсціравання

Праверка памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверка цвёрдасці, неразбуральны кантроль MT/PT (калі дастасавальна), праверка нагрузкі на спружыну з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Заўвага: унутранае тэсціраванне не з'яўляецца акрэдытаваным ILAC тэставаннем трэціх асоб

Тэставанне або лабараторнае тэсціраванне пры сведках трэцяга боку даступна ў якасці дадатковай паслугі, якая прадаецца асобна.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Аналіз хімічнага складу, выпрабаванне на расцяжэнне, нізкатэмпературнае ўздзеянне па Шарпі і выпрабаванне на цвёрдасць.

2. Зварка NDT

Тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкімі пранікальнымі сродкамі (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Уключаючы крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы перавагі

Параўнанне з міжнароднай сістэмай апорнай трубы LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Што нас адрознівае

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы даем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама садзейнічаем тэсціраванню SGS трэцім бокам і праверкам пры сведках, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Чаму выбіраюць апору зменнай спружыны цеплаэлектрастанцыі Цяньшунь?

Багаты вопыт у цеплаэнергетычных праектах: прадукцыя шырока выкарыстоўваецца ў пара-вадзяных трубаправодах і сістэмах падвескі кацельнага абсталявання цеплавых электрастанцый у краіне і за мяжой і вытрымала выпрабаванні некалькіх цыклаў пуску і адключэння агрэгатаў.

Індывідуальная інжынерная падтрымка: мы забяспечваем поўны тэхналагічны сэрвіс ад разліку напружання ў трубаправодзе, выбару тыпу і супастаўлення да інструкцый па ўстаноўцы на месцы, гарантуючы, што кожная апора дакладна адпавядае ўмовам працы.

Стабільная дастаўка ў ланцужку паставак: абапіраючыся на аўтаматызаваныя вытворчыя лініі і поўнае выпрабавальнае абсталяванне на нашай базе ў Цзянсу, мы гарантуем своечасовую і якасную дастаўку матэрыялаў для буйнасерыйных цеплаэнергетычных праектаў.

Падтрымка поўнага жыццёвага цыкла: мы ствараем эксклюзіўныя файлы праекта і забяспечваем ацэнку стану і рэкамендацыі па замене падчас тэхнічнага абслугоўвання, што зніжае эксплуатацыю і тэхнічнае абслугоўванне электрастанцый.
