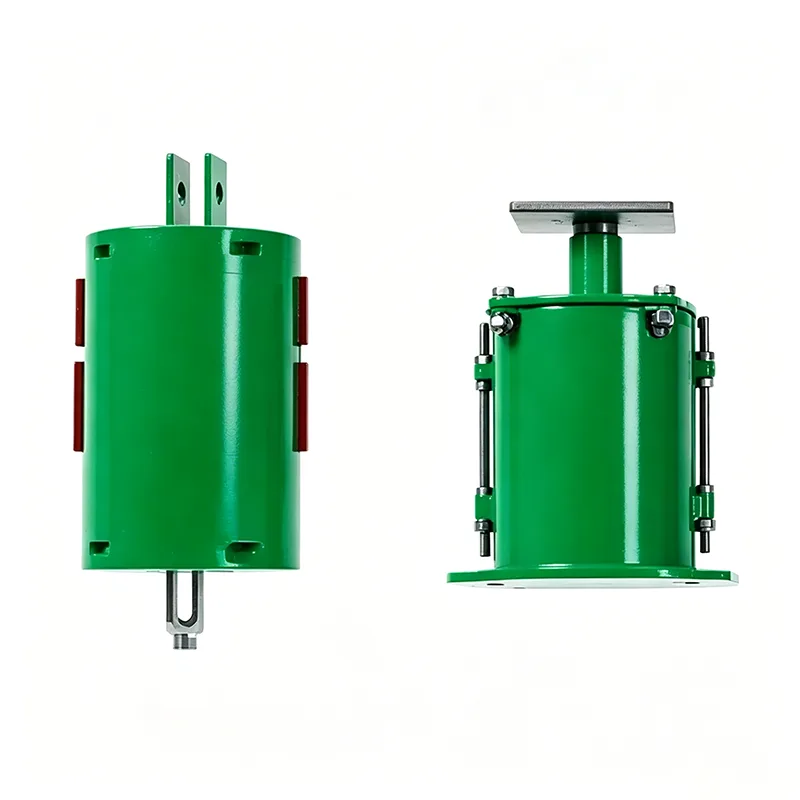

Прамысловая спружынная вешалка

Industrial Spring Hanger - гэта спецыяльная апорная прылада для прамысловых сістэм трубаправодаў. Ён прызначаны для таго, каб вытрымліваць уласны цяжар трубаправодаў, кампенсаваць зрушэнне, выкліканае цеплавым пашырэннем і сцісканнем, і ізаляваць механічную вібрацыю. З 2012 года кампанія Yangzhou Tianshun Piping засяродзілася на даследаваннях і распрацоўках і вытворчасці такой прадукцыі. За апошнія 14 гадоў мы вырабілі больш за 500 000 набораў, якія шырока прымяняюцца ў высакаякасных прамысловых праектах па ўсім свеце. Наша прадукцыя вырабляецца ў строгай адпаведнасці з міжнароднымі стандартамі, забяспечваючы як стандартныя, так і індывідуальныя рашэнні для розных умоў працы.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Прынцып працы

Выкарыстоўваючы пругкія ўласцівасці спружын, Industrial Spring Hanger падтрымлівае пастаянную апорную сілу, калі трубаправоды ствараюць вертыкальнае зрушэнне. Калі трубаправоды пашыраюцца або сціскаюцца з-за змены тэмпературы, спружыны адпаведна расцягваюцца і сціскаюцца. Гэта забяспечвае раўнамерную перадачу нагрузак на трубаправод на будаўнічыя канструкцыі, прадухіляючы разрыў труб і пашкоджанне абсталявання ў выніку канцэнтрацыі напружання, выкліканага жорсткімі абмежаваннямі. Між тым, амартызацыйнае дзеянне спружын эфектыўна паглынае вібрацыю, якая ствараецца помпамі, кампрэсарамі і іншым абсталяваннем, і памяншае перадачу шуму.

Тэхнічныя характарыстыкі прадукту

Табліца спецыфікацый зменнай спружыны	прыклад
Тып / канфігурацыя вешалкі	Тып A, B, C, D, E, F, G
Вясновы памер / №	No0 - No22
Дыяпазон падарожжаў	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Аперацыйная нагрузка	0,2 кН ​​- 400 кН
Усталяваная нагрузка (халодная нагрузка)	кН / кгс
Працоўная нагрузка (гарачая нагрузка)	кН / кгс
Кірунак руху	Уверх / уніз
Зменлівасць (%)	≤ 25% (стандарт)
Апрацоўка паверхні	Гарачае цынкаванне/ афарбаваныя
Матэрыял корпуса	Вугляродзістая сталь (Q235/Q355)

Асноўныя функцыі

▶ Высокая дакладнасць нагрузкі: кожнае прылада калібруецца па нагрузцы перад пастаўкай, з кантролем памылкі нагрузкі ў межах ±5%.

▶  Выдатная ўстойлівасць да стомленасці: усе спружыны прайшлі 100 000 цыклаў выпрабаванняў на стомленасць без канчатковай дэфармацыі або паломкі.

▶ Высокі каэфіцыент бяспекі: праектны каэфіцыент бяспекі складае не менш за 1,5, што забяспечвае надзейную працу ў экстрэмальных умовах працы.

▶  Выдатныя антыкаразійныя характарыстыкі: пакрыты гарачым цынкаваннем або эпаксідным цынкавым пакрыццём, прыдатным для агрэсіўных асяроддзяў, такіх як прыбярэжныя раёны і хімічныя заводы.

▶  Візуальны маніторынг: Абсталяваны выразнымі шкаламі перамяшчэння для лёгкай ўстаноўкі на месцы і праверкі працы.

Параўнанне прадукцыйнасці

Прадметы параўнання	Звычайныя прадукты на рынку	Прамысловая спружынная вешалка Tianshun
Вясновы матэрыял	Звычайная вугляродзістая сталь	Спружынная сталь 60Si2MnA / 50CrVA
Працэс тэрмічнай апрацоўкі	Аднаразовая загартоўка	Трохступеньчатая тэрмаапрацоўка (загартоўка + загартоўка + стабілізацыйная апрацоўка)
Дапушчальная нагрузка	±10% ~ ±15%	У межах ±5%
Стомленасць жыцця	30 000 цыклаў	Больш за 100 000 цыклаў
Апрацоўка паверхні	Звычайнае лакафарбавае пакрыццё	Гарачае цынкаванне / эпаксідная цынкавая грунтоўка + фінішнае пакрыццё
Стандарт інспекцыі	Выбаркавы агляд	100% поўная праверка

Сцэнары прымянення

Прамысловая спружынная вешалка прымяняецца да ўсіх прамысловых трубаправодных сістэм, якія падвяргаюцца тэмпературным ваганням і вібрацыі. Ён працуе выключна добра ў наступных сцэнарах:

▶  Тэхналагічныя трубаправоды высокай тэмпературы і высокага ціску для нафтаперапрацоўчых установак

▶  Магістральныя параправоды і трубаправоды сілкавання электрастанцый

▶  Крыягенныя трубаправоды на прыёмных тэрміналах СПГ і заводах газіфікацыі

▶ Трубаправоды для транспарціроўкі агрэсіўных асяроддзяў на хімічных і фармацэўтычных заводах

▶  Магістральныя трубаправоды гарадскіх цепласетак

▶  Газа- і кіслародныя трубаправоды на металургічных прадпрыемствах чорнай металургіі

Сістэма забеспячэння якасці

Перад адпраўкай кожны прадукт праходзіць усебаковую праверку на прадпрыемстве

Вокладкі для ўласнага тэсціравання

Праверка памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверка цвёрдасці, неразбуральны кантроль MT/PT (калі дастасавальна), праверка нагрузкі на спружыну з крывымі нагрузкі-зрушэння і вымярэнне таўшчыні пакрыцця. Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Заўвага: унутранае тэсціраванне не з'яўляецца акрэдытаваным ILAC тэставаннем трэціх асоб

Тэставанне або лабараторнае тэсціраванне пры сведках трэцяга боку даступна ў якасці дадатковай паслугі, якая прадаецца асобна.

Дадатковыя паслугі інспекцыі трэціх асоб (цытуецца асобна)

1. Тэставанне матэрыялаў

Аналіз хімічнага складу, выпрабаванне на расцяжэнне, нізкатэмпературнае ўздзеянне па Шарпі і выпрабаванне на цвёрдасць.

2. Зварка NDT

Тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкімі пранікальнымі сродкамі (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Уключаючы крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Нашы перавагі

Параўнанне з міжнароднай сістэмай апорнай трубы LISEGA

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA.

Што нас адрознівае

У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы даем крывую нагрузкі-перамяшчэння з кожным спружынным блокам. Мы таксама садзейнічаем тэсціраванню SGS трэцім бокам і праверкам пры сведках, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Дапаможныя паслугі

▶  Бясплатная паслуга тэхнічнага выбару: мы забяспечваем прафесійны выбар падвесак і разлік на аснове параметраў трубаправода і рэальных умоў працы.

▶ Індывідуальны дызайн: нестандартны дызайн для асаблівай нагрузкі, працоўнага аб'ёму або абмежаванай прасторы для ўстаноўкі.

▶  Тэхнічная падтрымка на месцы: можна накіраваць прафесійных інжынераў для кіраўніцтва ўстаноўкай і ўводам у эксплуатацыю на месцы.

▶  Доўгатэрміновыя пастаўкі запасных частак: мы падтрымліваем добра абсталяваны склад запасных частак, каб забяспечыць аператыўную падтрымку па патрабаванням запасных частак.

Для атрымання дадатковых тэхнічных параметраў або індывідуальных рашэнняў Industrial Spring Hanger, калі ласка, звяжыцеся з нашым аддзелам продажаў, каб атрымаць падрабязныя дакументы.
