Трубаправодныя сістэмы ў энергетычнай прамысловасці працуюць у складаных умовах працы, якія звычайна характарызуюцца высокай тэмпературай і высокім ціскам, гаручымі і выбухованебяспечнымі асяроддзямі і працяглымі перыядамі бесперапыннай працы. Няспраўнасць апор трубаправода можа прывесці да разрыву трубаправода, уцечкі асяроддзя і нават сур'ёзных аварый.
На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.
Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.
Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

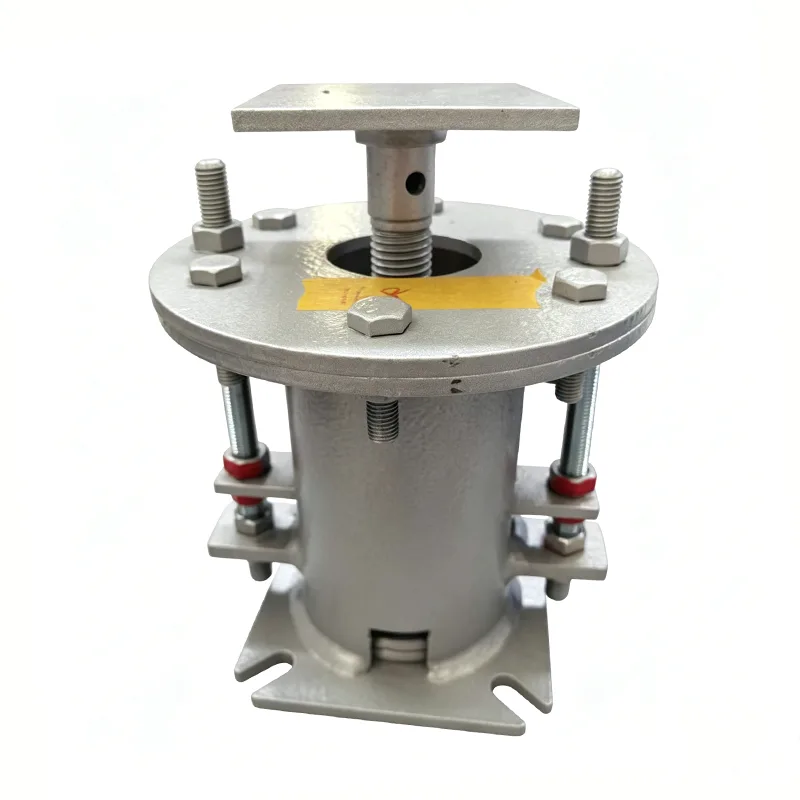

Падтрымка зменнай спружыны Energy Industry - гэта спецыяльная эластычная апора для трубаправода, распрацаваная спецыяльна для энергетычнай прамысловасці. Ён падтрымлівае стабільную працу ў экстрэмальных умовах працы і забяспечвае бяспечную і надзейную працу энергетычных аб'ектаў.
Пераменная спружынная апора Energy Industry паглынае цеплавое зрушэнне трубаправодаў, выкліканае зменамі тэмпературы, праз пругкую дэфармацыю спружын, адначасова вытрымліваючы ўласны вага трубаправода і дадатковыя нагрузкі.
Дзякуючы 14-гадоваму вопыту абслугоўвання сістэм падтрымкі трубаправодаў у энергетычнай прамысловасці, Yangzhou Tianshun Pipeline паспяхова прымяніла сваю прадукцыю ў больш чым 300 энергетычных праектах па ўсім свеце, уключаючы крытычна важную інфраструктуру, такую як цеплавыя электрастанцыі, атамныя электрастанцыі, тэрміналы СПГ і міжгароднія газаправоды.
| Табліца спецыфікацый зменнай спружыны | Прыклад |
| Тып / канфігурацыя вешалкі | Тып A, B, C, D, E, F, G |
| Вясновы памер / № | No0 - No22 |
| Дыяпазон падарожжаў | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Аперацыйная нагрузка | 0,2 кН - 400 кН |
| Усталяваная нагрузка (халодная нагрузка) | кН / кгс |
| Працоўная нагрузка (гарачая нагрузка) | кН / кгс |
| Кірунак руху | Уверх / уніз |
| Зменлівасць (%) | ≤ 25% (стандарт) |
| Апрацоўка паверхні | Гарачае цынкаванне/ афарбаваныя |
| Матэрыял корпуса | Вугляродзістая сталь (Q235/Q355) |
▶ Высоканадзейная канструкцыя: усе важныя кампаненты маюць рэзервовую канструкцыю з каэфіцыентам бяспекі не менш чым у 1,6 разы.
▶ Шырокая тэмпературная адаптацыя: нармальна працуе ў экстрэмальных тэмпературных умовах ад -196 ℃ да +600 ℃.
▶ Выдатная ўстойлівасць да стомленасці: спружыны прайшлі 150 000 цыклаў стомленасці, каб адпавядаць патрабаванням доўгатэрміновай бесперапыннай працы энергетычных установак.
▶ Высокая дакладнасць нагрузкі: падвяргаецца трохразовай каліброўцы нагрузкі перад адпраўкай, з кантролем памылкі ў межах ±5%.
▶ Канструкцыя супраць расхіствання і супраць сейсмаў: мае падвойную канструкцыю супраць расхіствання, здольная вытрымліваць землятрусы магнітудай 8 і вібрацыю абсталявання.
▶ Інтэрнэт-рэгуляванасць: абсталяваны спецыяльным механізмам рэгулявання для тонкай налады нагрузкі без адключэння.
|
Пункт параўнання |
Пераменная спружынная апора агульнага прызначэння |
Падтрымка зменнай спружыны энергетычнай прамысловасці |
|
Каэфіцыент бяспекі канструкцыі |
1,2-1,4 разы |
≥1,6 разы |
|
Дыяпазон працоўных тэмператур |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Стомленасць жыцця |
50 000-100 000 цыклаў |
≥150 000 цыклаў |
|
Дызайн супраць расхіствання |
Адна гайка супраць адкручвання |
Двайныя шайбы супраць расхіствання + стопорные шайбы |
|
Стандарт інспекцыі |
Выбаркавы агляд |
100% поўная праверка + дадатковая старонняя праверка |
|
Дастасавальныя ўмовы працы |
Агульныя прамысловыя ўмовы |
Экстрэмальныя ўмовы ў энергетыцы |
Апора зменнай спружыны Energy Industry шырока выкарыстоўваецца ў трубаправодных сістэмах розных энергетычных аб'ектаў:
▶ Магістральныя параправоды, трубаправоды падачы вады і дымавыя/паветраправоды на цеплаэлектрастанцыях
▶ Звычайныя астраўныя і ядзерныя астраўныя дапаможныя сістэмы трубаправодаў на АЭС
▶ Крыягенныя трубаправоды ў тэрміналах СПГ і станцыях газіфікацыі
▶ Станцыі і затамкавыя камеры міжгародніх газаправодаў
▶ Гідраўлічныя і змазачныя маслаправоды ў ветравых электрастанцыях
▶ Трубаправоды для перадачы цяпла на сонечных цеплавых электрастанцыях
Мы ўсталявалі строгі спецыяльны працэс кантролю якасці для энергетычных прадуктаў, каб гарантаваць, што кожная падтрымка зменнай спружыны Energy Industry адпавядае самым высокім галіновым стандартам:
▶ Уваходная праверка сыравіны: кожная партыя сталі суправаджаецца арыгінальным сертыфікатам на матэрыял і праходзіць спектральны аналіз і праверку механічных уласцівасцей.
▶ Кантроль за вытворчасцю спружын: кожная спружына, вырабленая на станках для навівання спружын з ЧПУ, праходзіць тры выпрабаванні на поўнае сцісканне.
▶ Кантроль якасці зваркі: усе працэсы зваркі выконваюцца сертыфікаванымі зваршчыкамі і падлягаюць 100% неразбуральнаму кантролю (NDT).
▶ Выпрабаванне прадукцыйнасці гатовага прадукту: кожны блок праходзіць выпрабаванне нагрузкай пры поўным ходзе і каліброўку аб'ёму.
▶ Канчатковая праверка перад адпраўкай: выдаецца поўная сертыфікацыя якасці, уключаючы справаздачы аб матэрыялах, пратаколы выпрабаванняў і сертыфікаты адпаведнасці.
Наша сістэма менеджменту якасці сертыфікавана па ISO 9001:2015, і ўся прадукцыя адпавядае міжнародным стандартам, уключаючы CE, API і ASME.
▶ Бясплатны аналіз напружання ў трубаправодзе і разлік выбару апоры/падвескі
▶ Індывідуальныя паслугі па дызайне для канкрэтных энергетычных праектаў
▶ Інструкцыі па ўстаноўцы на месцы і паслугі па ўводу ў эксплуатацыю
▶ Рэгулярны агляд і абслугоўванне
▶ Экстраная пастаўка запасных частак з кругласутачным рэагаваннем кліентам
Для атрымання больш падрабязнай інфармацыі аб падтрымцы зменнай спружыны Energy Industry або тэхнічным выбары для вашага праекта, калі ласка, звяжыцеся з нашай прафесійнай камандай продажаў.
