Sway Struts

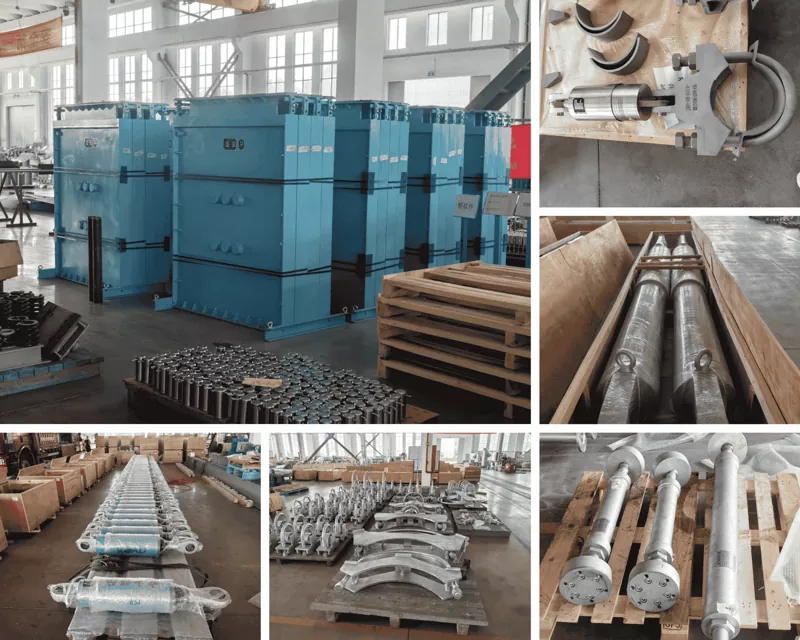

Кампанія Yangzhou Tianshun распрацоўвае і вырабляе апорныя стойкі для вытворчасці электраэнергіі, нафтахіміі, вентыляцыі і кандыцыянавання, суднабудавання і ядзернай прамысловасці. З 2012 года наша фабрыка ў Цзянсу, Кітай — плошчай 35 000 м² з больш чым 100 кваліфікаванымі супрацоўнікамі — пастаўляе прылады для абмежавання труб для праектаў у больш чым 45 краінах. Кожная стойка хістання створана ў адпаведнасці з сертыфікаванай сістэмай якасці ISO 9001:2015 і пастаўляецца з неабходнай дакументацыяй аб выпрабаваннях і матэрыялах.

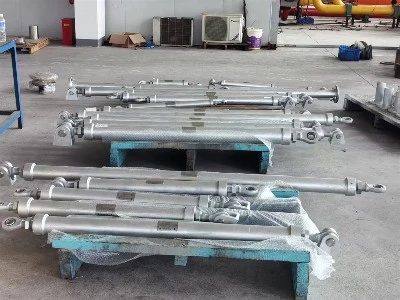

Качальная стойка абмяжоўвае бакавое перамяшчэнне трубы, не стрымліваючы цеплавое пашырэнне ў восевым кірунку. Пры нармальнай працы ён прымае павольнае цеплавое зрушэнне ўздоўж участка трубы. Пры з'яўленні бакавой сілы - ад ветру, сейсмічнага паскарэння, гідраўдару, вібрацыі верціцца абсталявання або руху хвалі на марской платформе - стойка дзейнічае як жорсткі элемент, утрымліваючы трубу ў патрэбным месцы і перадаючы нагрузку на канструкцыю будынка або сталёвую стойку. Гэта абараняе зварныя швы труб, фланцы і падключанае абсталяванне ад стомленых пашкоджанняў і ўдараў.

Паколькі распорку можна ўсталяваць пад любым вуглом, яна працуе пры вертыкальнай, гарызантальнай і нахільнай ўстаноўцы. Рэгулюемасць яго даўжыні дазваляе камандзе на будоўлі падагнаць яго да ўбудаванага зазору паміж мацаваннем трубы і канструктыўнай апорнай кропкай, паглынаючы допускі, якія чарцяжы не заўсёды могуць прадказаць.

Канструкцыя і асноўныя асаблівасці

Корпус з высокатрывалай сталі

Апорная труба, канцавыя фітынгі і фурнітура вырабляюцца з вугляродзістай сталі або нізкалегаванай сталі, выбранай для зададзенай нагрузкі і тэмпературы. Кожную партыю суправаджаюць стандартныя сертыфікаты на матэрыялы, якія пацвярджаюць механічныя ўласцівасці і хімічны склад. Для каразійных або марскіх асяроддзяў даступныя маркі нержавеючай сталі.

Рэгуляваная даўжыня для палявой дакладнасці

Тэлескапічны або рэзьбавы механізм рэгулявання дазваляе ўсталяваць распорку на дакладную ўстаноўленую даўжыню на месцы. Тыповыя параметры ходу рэгулявання: ±25 мм, ±50 мм і ±100 мм. Такая магчымасць рэгулявання азначае, што распорку можна ўсталёўваць без рэзкі або зваркі, і яна кампенсуе нязначнае зрушэнне паміж трубаправодам і канструкцыяй.

Некалькі варыянтаў канчатковага злучэння

Каб задаволіць розныя варыянты мацавання труб і структурнага інтэрфейсу, стойка можа пастаўляцца з шаравымі шарнірамі, наканечнікамі з цапфамі або злучэннямі з разьбовым стрыжнем. Шаравыя шарніры дазваляюць паварочвацца пад вуглом і прадухіляюць увядзенне выгінальных момантаў у трубу стойкі. Канцы клевісаў забяспечваюць простае шпількавае злучэнне для простай ўстаноўкі. Мы пастаўляем канец тыпу, які адпавядае стандартнай дэталі праекта.

Абарона ад карозіі для працяглага тэрміну службы

Стандартная апрацоўка паверхні - гарачае цынкаванне, якое забяспечвае раўнамернае пакрыццё ўнутры і звонку трубы. Для палепшанай абароны мы прапануем тоўстыя эпаксідныя пакрыцця, эпаксідную смолу, злепленую з дапамогай сплаву (FBE), і трохслаёвыя поліэтыленавыя (3PE) сістэмы. Выбар пакрыцця ўзгадняецца ў залежнасці ад атмасферных умоў і тэмпературы эксплуатацыі аб'екта.

Адпаведнасць міжнародным стандартам

Распоркі Sway распрацаваны і выраблены ў адпаведнасці з ASME B31.1 і B31.3 для тэхналагічных і сілавых трубаправодаў, MSS SP-58 для апор для труб і стандартамі GB/T. Калі спецыфікацыя праекта патрабуе альтэрнатыўных кодаў, мы правяраем тэхнічную сумяшчальнасць і пастаўляем адпаведны стандарт.

Тэхнічныя характарыстыкі

Грузападымальнасці звыш 480 кН і нестандартныя хады апрацоўваюцца па індывідуальных заказах. Наша каманда інжынераў правярае канструкцыю для дадзенага варыянту нагрузкі і дае чарцяжы зацвярджэння перад вытворчасцю.

Дадатковыя аксэсуары

Для задавальнення канкрэтных патрабаванняў да ўсталёўкі і прадукцыйнасці могуць быць уключаны наступныя аксэсуары:

Дынамічныя абмежавальнікі, якія дадаюць адчувальную да хуткасці функцыю блакавання для выпадковых імпульсных нагрузак

Спружынныя вібраізалятары ў спалучэнні са стойкай для гашэння высокачашчынных вібрацый у трубаправодах малога адтуліны

Жорсткія злучальныя стрыжні для прымянення, дзе не патрабуецца рэгуляванне даўжыні і пераважная простая сцяжка

Мадэрнізаваныя антыкаразійныя пакрыцця, такія як FBE і 3PE для закапаных або падводных паслуг

Гэтыя аксэсуары ўбудоўваюцца на заводзе, а поўная зборка правяраецца як адзінае цэлае перад адпраўкай.

Кантроль якасці і дакументацыя

Кожная стойка хістання правяраецца на памеры і, калі гэта дастасавальна, выпрабоўваецца пад нагрузкай, каб пацвердзіць зададзеную грузападымальнасць. Для дынамічных або сейсмічных прымянення мы прадстаўляем сертыфікаты выпрабаванняў і магчымасць прасочвання матэрыялу да колькасці нагрэву. Зварныя швы правяраюцца кваліфікаваным персаналам з дапамогай візуальнага кантролю і, пры неабходнасці, пранікнення.

Нашы сертыфікаваныя працэдуры ISO 9001 кантралююць увесь працэс, пачынаючы ад праверкі сталі і пакрыццяў і заканчваючы канчатковай зборкай і ўпакоўкай. Больш за 70% нашых заказаў паступае ад пастаянных кліентаў, якія давяраюць эфектыўнасці нашых абмежавальнікаў труб праект за праектам.

Там, дзе ўстаноўлены амортизаторы

Выпрацоўка электраэнергіі

Асноўныя лініі пара і сілкуючай вады на цеплавых і атамных станцыях абапіраюцца на хісткія стойкі для стрымлівання бакавога руху падчас паравога ўдару і сейсмічных падзей без абмежавання восевага цеплавога росту.

Нафтахімічныя і нафтаперапрацоўчыя заводы

Трубныя стэлажы ў тэхналагічных установках абсталяваны стойкамі для хістання, каб абмежаваць хістанне ад ветру, выбуху і вібрацыі двухфазнага патоку. Рэгуляваная даўжыня робіць іх практычнымі для мадэрнізацыі існуючых перагружаных стэлажоў.

АВК і шматпавярховыя дамы

У стаяках астуджанай вады, кандэнсатарных водаправодах і сантэхнічных трубах у высокіх будынках выкарыстоўваюцца распоркі для кантролю бакавога руху, выкліканага цеплавым цыклам і хістаннем будынка. Ацынкаваная аздабленне падыходзіць для адкрытых унутраных і адкрытых памяшканняў.

Суднабудаванне і марскія платформы

Трубаправоды на судах і марскіх платформах сутыкаюцца з пастаянным рухам хваль і механізмаў. Качальныя стойкі з корпусам з нержавеючай сталі і стойкімі да карозіі пакрыццямі падтрымліваюць выраўноўванне і абараняюць злучэнні труб ад стомленасці ў гэтых агрэсіўных асяроддзях.

Ядзерныя аб'екты

У сістэмах трубаправодаў, звязаных з бяспекай, выкарыстоўваюцца распоркі, прызначаныя для канкрэтнага праекта ядзернага кода, з поўным пакетам матэрыялаў і тэставай дакументацыі.

Часта задаюць пытанні

Чым амортизационная стойка адрозніваецца ад жорсткай стойкі або дэмпфера?

Цвёрдая стойка блакуе любы рух, уключаючы цеплавое пашырэнне, якое можа прывесці да перанапружання трубы. Гідраўлічны дэмпфер дазваляе павольны цеплавы рух і фіксуецца толькі пры хуткім дынамічным руху. Качальная стойка забяспечвае цвёрдае бакавое абмежаванне ў адной плоскасці, адначасова дазваляючы восевае цеплавое зрушэнне, што робіць яго прыдатным для прымянення, дзе вядомы кірунак цеплавога росту і бакавая нагрузка прадказальная.

Якое тэмпературнае абмежаванне распаўсюджваецца на стандартную апору з вугляродзістай сталі?

Стандартныя стойкі з вугляродзістай сталі з гарачым ацынкаваннем могуць працаваць пры тэмпературы прыблізна да 350 °C. Для больш высокіх тэмператур да 550 °C мы выкарыстоўваем легаваную сталь і высокатэмпературныя пакрыцця або пакідаем корпус без пакрыцця. Кампаненты канцавога злучэння таксама падбіраюцца ў адпаведнасці з падвышанай тэмпературай. Мы рэкамендуем паведамляць вашу фактычную тэмпературу паверхні трубы падчас запыту, каб выбраць правільны матэрыял.

Ці можна ўсталёўваць стойку для хістання ў любой арыентацыі?

так. Стойка можа быць ўстаноўлена вертыкальна, гарызантальна або пад вуглом. Канцавыя злучэнні шаравога шарніра ўтрымліваюць вуглавыя перакосы, а рэгуляваная даўжыня адпавядае допуску на месцы ў любой арыентацыі. Адзінае патрабаванне - каб канструкцыя з абодвух канцоў магла вытрымліваць зададзеную нагрузку.

Ці даступная налада за межамі пералічаных дыяпазонаў?

Мы рэгулярна пастаўляем апорныя стойкі з нагрузкамі звыш 480 кН, нестандартнымі хадамі рэгулявання і спецыяльнымі канцавымі фітынгамі. Індывідуальныя заказы апрацоўваюцца з чарцяжамі зацвярджэння і праектнымі разлікамі, якія прадастаўляюцца перад пачаткам вытворчасці.

Якія дакументы суправаджаюць груз?

Кожны заказ уключае ў сябе сертыфікаты выпрабаванняў матэрыялаў, справаздачы аб памерах, адпаведнасці апрацоўкі паверхні і, калі патрабуецца, запісы функцыянальных выпрабаванняў. Для ядзерных або крытычна важных для бяспекі прымянення мы забяспечваем поўную дакументацыю прасочвання і адпаведнасці, як паказана ў заказе на пакупку.

Якія ў вас звычайныя тэрміны выканання?

Стандартныя апорныя стойкі з агульнымі характарыстыкамі могуць быць выраблены за чатыры-пяць тыдняў. Большыя нагрузкі, легаваныя сталі і спецыяльныя пакрыцця могуць падоўжыць графік. Мы пацвярджаем дакладную дату пастаўкі ў момант прапановы і падтрымліваем празрыстае планаванне вытворчасці на працягу ўсяго часу.

Праца з Цяньшунем

Калі вы звязваецеся з намі з нагоды патрабаванняў да стойкі хістання, спецыяльны менеджэр па працы з прадуктамі, які валодае ведамі, адкажа на працягу 24 гадзін. Наша каманда разглядае вашы даныя аб нагрузцы, працоўную тэмпературу, памер трубы і перавагі канцавога злучэння, каб прапанаваць канфігурацыю, якая адпавядае як канструкцыі, так і пляцоўцы. Нестандартныя даўжыні, спецыяльныя пакрыцця і пакеты дакументацыі з'яўляюцца часткай нашых штодзённых паставак, а не выключэннем.

Пасля дастаўкі мы застаемся даступнымі для кансультацый па ўсталёўцы і падтрымкі пасля ўстаноўкі. Доўгатэрміновы давер нашых кліентаў, які адлюстроўваецца ў паўторных здзелках больш за 70%, пацвярджае, што нашы стойкі хістання працуюць, як і чакалася, на працягу многіх гадоў службы.

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd.

Аб'ект плошчай 35 000 м², Цзянсу, Кітай - экспарт больш чым у 45 краін.

Качальныя распоркі, якія ўтрымліваюць трубу збоку, дазваляючы ёй дыхаць па восі.
