Цюнінгаваны Mass Damper

Настроены масавы дэмпфер, які часта называюць TMD або гарманічным паглынальнікам, уяўляе сабой другасную сістэму маса-пружына-дэмпфер, прымацаваную да канструкцыі ў кропцы высокай амплітуды вібрацыі. Яго задача - супрацьстаяць рэзанансным рухам. Калі вецер, рух пешаходаў або механізмы ўзбуджаюць адну з уласных частот канструкцыі, TMD вагаецца ў супрацьстаянні, адцягваючы механічную энергію ад асноўнай канструкцыі і рассейваючы яе ў выглядзе цяпла. Вынік - прыкметнае памяншэнне хістання, паскарэння і зрушэння, што павышае камфорт пасажыраў, абараняе неканструкцыйныя элементы і падаўжае тэрмін службы ўсталасці.

Yangzhou Tianshun пастаўляе наладжаныя масавыя засланкі для будынкаў, мастоў, прамысловых труб і стройных архітэктурных аб'ектаў. Праца па распрацоўцы і вырабе падмацоўваецца больш чым двухдзесяцігадовым вопытам у галіне тэхналогій амартызацыі, якія праводзяцца ў рамках сістэмы менеджменту якасці, якая адпавядае патрабаванням ISO 9001.

Як тры кампаненты настроены на структуру

TMD працуе, таму што тры параметры - маса, калянасць і дэмпфаванне - рэгулююцца ў адпаведнасці з дынамічнымі характарыстыкамі асноўнай структуры.

Маса вызначаецца як доля мадальнай масы рэжыму вібрацыі мэты. Тыповыя суадносіны масы вар'іруюцца ад 0,5% да 5% ад мадальнай масы ў залежнасці ад даступнай прасторы, неабходнай прадукцыйнасці і структурных абмежаванняў. Большая маса звычайна забяспечвае большае памяншэнне вібрацыі, але яна таксама стварае дадатковую гравітацыйную нагрузку на падлогу або каркас.

Калянасць, якая звычайна забяспечваецца шрубавымі спружынамі або ліставымі спружынамі, выбіраецца так, каб уласная частата TMD амаль супадала з праблемнай структурнай частатой. Невялікае наўмыснае зрушэнне часам уводзіцца для пашырэння эфектыўнай прапускной здольнасці. Калі канструкцыя пачынае рэзанаваць, маса TMD вагаецца амаль з той жа частатой, але не па фазе, ствараючы сілу інэрцыі, якая адштурхоўвае рух канструкцыі.

Дэмпфуючы элемент - часта глейкі дэмпфер або дэмпфер віхравых токаў - кантралюе амплітуду ўласных ваганняў TMD і вызначае, колькі энергіі можа быць выдалена за цыкл. Занадта малае дэмпфаванне дае рэзкі, але вузкі адказ; занадта шмат блакуе масу і анулюе карысць. Аптымальны каэфіцыент згасання разлічваецца на аснове суадносін мас і жаданай прадукцыйнасці ў цікавым дыяпазоне частот.

Калі гэтыя тры параметры ўстаноўлены правільна, TMD працуе без знешняга сілкавання, клапанаў і сігналаў кіравання. Ён аўтаматычна рэагуе кожны раз, калі структура ўваходзіць у рэзананс, і застаецца ў стане спакою ў некрытычных умовах.

Падыход да праектавання і вытворчасці

Кожны TMD, які мы пастаўляем, з'яўляецца зборкай для канкрэтнага праекта. Мы пачынаем з мадальнага аналізу канструкцыі - уласных частот, формаў мод і мадальных мас - звычайна даюцца інжынерам-будаўніком. З гэтых даных мы выбіраем масу, разлічваем неабходную калянасць спружыны і вызначаем характарыстыкі амартызацыі, якія забяспечваюць зададзенае зніжэнне паскарэння або перамяшчэння.

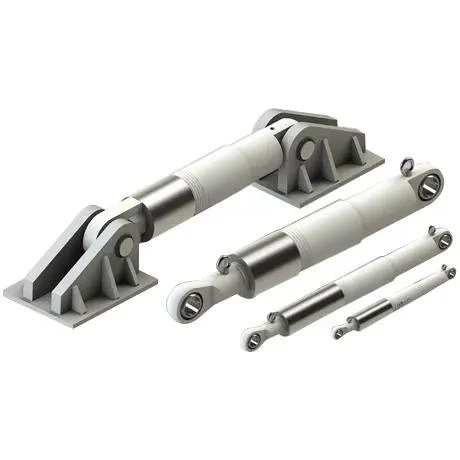

Масавы корпус звычайна вырабляецца са сталёвых пласцін, змацаваных балтамі або звараных у кампактны блок. Спружыны заказваюцца ў спецыялізаваных вытворцаў з дакладнай хуткасцю і патрабаванай трываласцю. Амартызацыя можа быць дасягнута з дапамогай вадкіх вязкіх элементаў, вязкапругкіх пракладак або магнітных віхравых сістэм, у залежнасці ад ходу, тэрміну службы і пераваг у абслугоўванні. Усе кампаненты збіраюцца і выраўноўваюцца ў жорсткай апорнай раме, якая затым мацуецца да канструкцыі.

Захоўваецца прасочванне матэрыялаў нясучых частак, сертыфікаты на спружыны ўваходзяць у камплект дакументацыі. Перад адпраўкай мы правяраем уласную частату і каэфіцыент згасання сабранага TMD на выпрабавальнай устаноўцы. Разам з прадуктам пастаўляецца справаздача, якая пацвярджае, што прылада адпавядае праектным мэтам.

Тэхнічны аб'ём

Для прымянення з вельмі нізкай частатой, такіх як высокія коміны або назіральныя вежы, можна пастаўляць TMD маятнікавага тыпу, дзе сіла, якая аднаўляе гравітацыю, забяспечвае неабходную калянасць.

Дзе настроеныя масавыя засланкі робяць вымерную розніцу

Масты і пілоны

Пешаходныя масты з вялікім пралётам і аўтамабільныя масты адчувальныя да бакавога хістання і вібрацыі, выкліканай ветрам. TMD, усталяваны пад палубай або ўнутры пілона, зніжае паскарэнне да камфортнага ўзроўню і прадухіляе стомленасць кабеляў і злучэнняў.

Высокія стройныя структуры

Дымавыя трубы, тэлевізійныя вежы і назіральныя вежы падвяргаюцца вібрацыі і вібрацыі бакавога ветру, выкліканай парывамі. TMD уверсе або паблізу пучнасці крытычнай моды зніжае амплітуду і абараняе структурную абалонку.

Пешаходныя збудаванні

Лесвіцы, балконы аўдыторый і пешаходныя масты, узбуджаныя хадой, бегам або рытмічным рухам натоўпу, можна адключыць з дапамогай TMD. Маса, спружыны і засланка часта хаваюцца пад дарожкай або ўнутры падвеснай столі.

Прамысловыя будынкі і пляцоўкі абсталявання

Вентылятары, кампрэсары, цэнтрыфугі і іншыя машыны, якія верцяцца, ствараюць стабільную вібрацыю на вядомых частотах. Настройка засланкі на працоўную хуткасць абсталявання або рэзанансную частату падлогі прадухіляе распаўсюджванне вібрацыі на прылеглыя зоны і скарачае тэхнічнае абслугоўванне злучэнняў труб і электрычных шаф.

Будаўніцтва перакрыццяў з вялікімі адкрытымі пралётамі

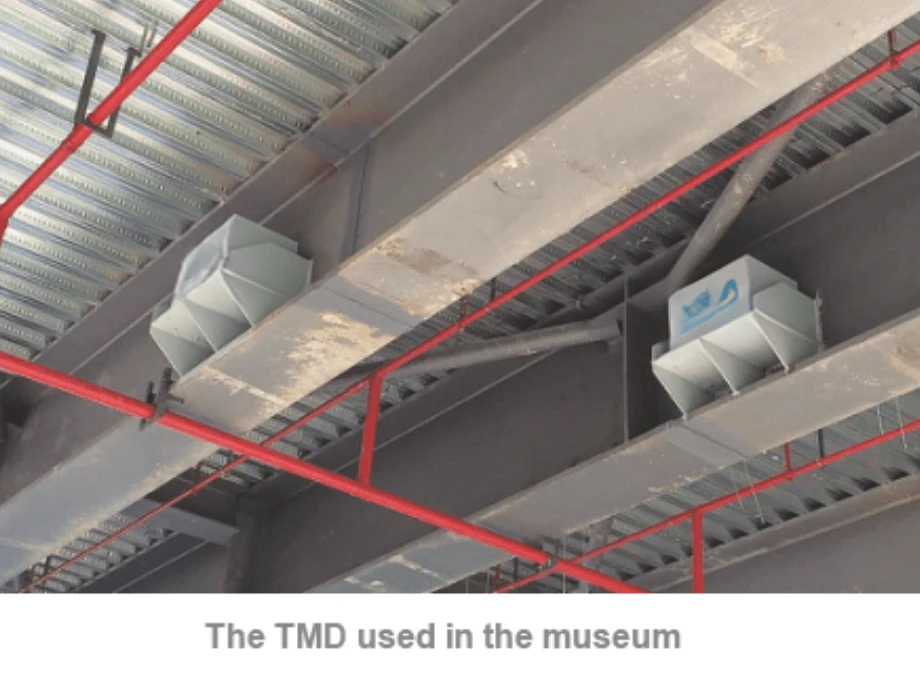

Офісныя паверхі, трэнажорныя залы і канцэртныя залы з нізкай уласнай частатой могуць адчуваць сябе падскокваючымі, калі натоўп рухаецца ў рытме. TMD, усталяваны ў пустэчы столі або пад фальшполам, памяншае рух, не змяняючы архітэктурны план.

Часта задаюць пытанні

Як вызначыць правільны памер і настройку TMD?

Інжынер-будаўнік забяспечвае вынікі мадальнага аналізу: уласныя частоты, формы мод і мадальныя масы. Затым мы разлічваем масу, калянасць і дэмпфаванне, выкарыстоўваючы ўстаноўленыя формулы налады. Калі неабходна правядзенне палявых вымярэнняў для праверкі частот у выкананні, мы можам падтрымаць гэты працэс і наладзіць TMD перад канчатковым уводам у эксплуатацыю.

Ці можа TMD працаваць у некалькіх рэжымах вібрацыі?

Адзін TMD настроены на адну пэўную частату. Калі патрабуецца кіраванне некалькімі рэжымамі, можна ўсталяваць некалькі TMD, кожны з якіх нацэлены на іншую частату. У якасці альтэрнатывы размеркаваны масіў меншых TMD можа ахопліваць больш шырокі дыяпазон частот.

Ці патрабуе абслугоўвання TMD?

Такія механічныя кампаненты, як спружыны і падшыпнікі, трэба рэгулярна правяраць візуальна, а ўласную частату можна перыядычна правяраць з дапамогай партатыўных акселерометраў. Амартызацыйныя элементы, асабліва калі яны з'яўляюцца герметычнымі вадкаснымі засланкамі, звычайна не патрабуюць абслугоўвання на працягу свайго праектнага тэрміну службы. Мы даем графік праверкі з кожнай пастаўкай.

Ці паўплывае даданне TMD на статычную нагрузку на будынак?

Так, TMD дадае канцэнтраваную мёртвую нагрузку, роўную яго масе. Інжынер-канструктар павінен улічыць гэта ў канструкцыі падлогі або рамы. Мы даем дакладную вагу, габарыты і дэталі мацавання на самым пачатку працэсу праектавання, каб пры неабходнасці можна было ўключыць мясцовае ўзмацненне.

Які тыповы час дастаўкі TMD на заказ?

Час выканання залежыць ад памеру масы і тыпу засланкі. У якасці эталона стандартны TMD вагой ад 500 кг да 5000 кг можа быць створаны і выпрабаваны за дзесяць-чатырнаццаць тыдняў. Буйнейшыя блокі або тыя, якія патрабуюць шырокай кваліфікацыйнай праверкі, могуць заняць больш часу, што мы пацвярджаем на этапе прапановы.

Праца з Цяньшунем

Дашліце нам свае мадальныя даныя або апісанне праблемы з вібрацыяй, і інжынер адкажа на працягу працоўнага дня з папярэдняй канфігурацыяй TMD і ацэнкай прадукцыйнасці. Мы супрацоўнічаем з камандай праекта, каб дапрацаваць геаметрыю масы, размяшчэнне спружын і тып амартызацыі, каб дэмпфер адпавядаў даступнай прасторы і адпавядаў спецыфікацыі прадукцыйнасці. Нестандартная аздабленне, устойлівыя да атмасферных уздзеянняў корпусы і прыборы для дыстанцыйнага маніторынгу - усё гэта частка нашых стандартных паставак.

Пра нашы этапы вытворчасці мы паведамляем адкрыта, і мы прадстаўляем канчатковы пратакол выпрабаванняў, які пацвярджае параметры наладкі ў выкананні. Пасля дастаўкі мы застаемся даступнымі для падтрымкі ўводу ў эксплуатацыю і кансультацый па доўгатэрміновым абслугоўванні.

Наладжаныя масавыя засланкі, якія рухаюцца супраць руху, супакойваючы структуру, не патрабуючы ніводнага вата знешняй энергіі.
