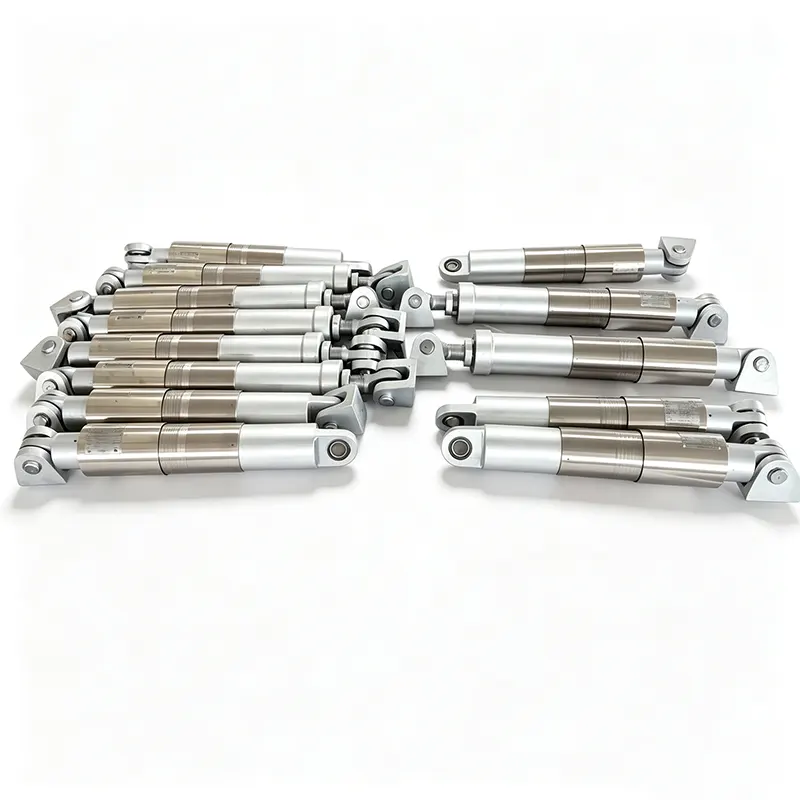

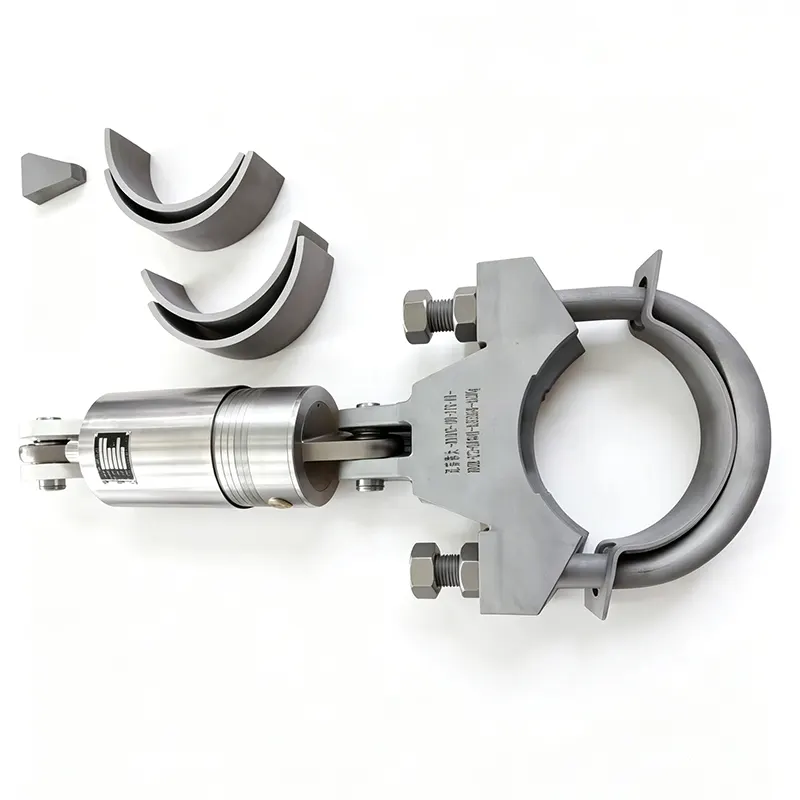

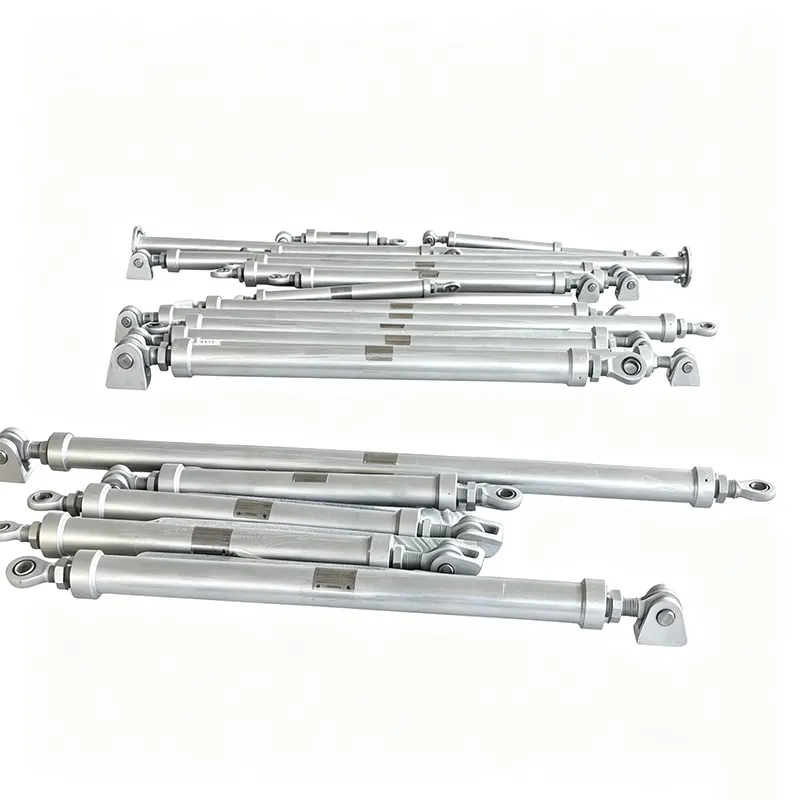

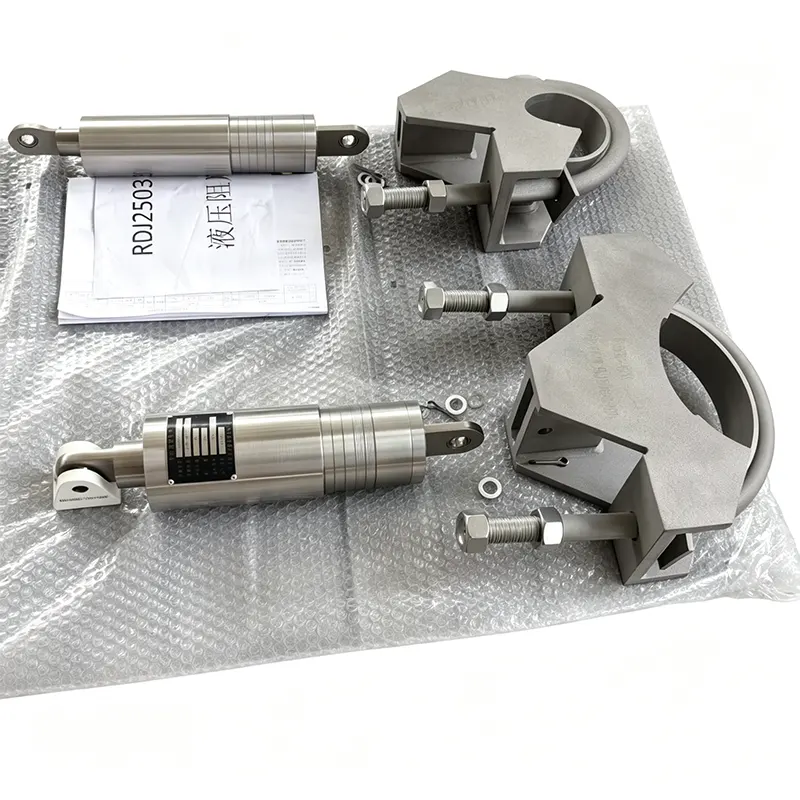

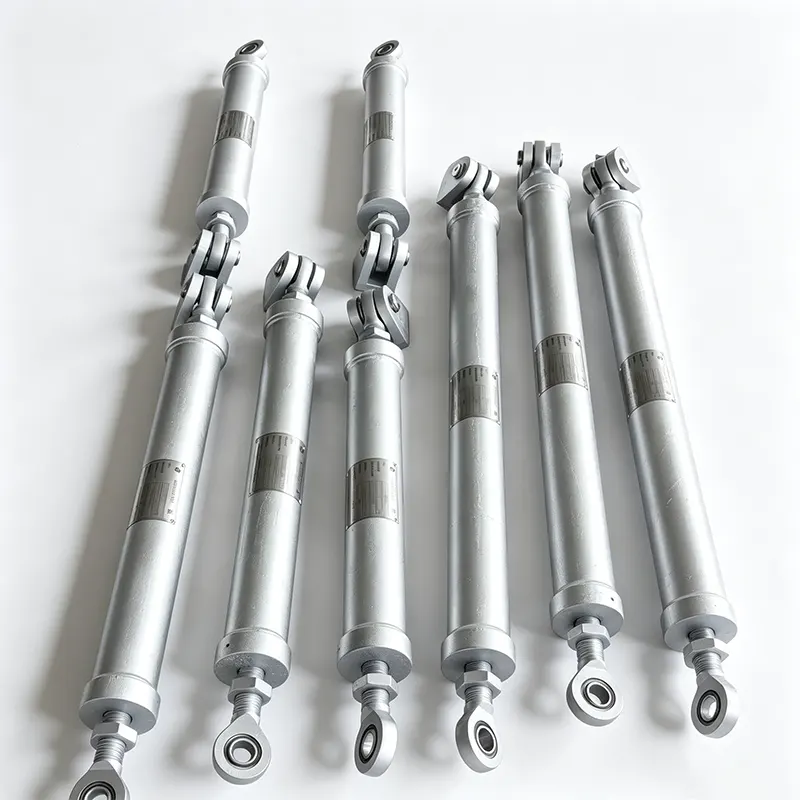

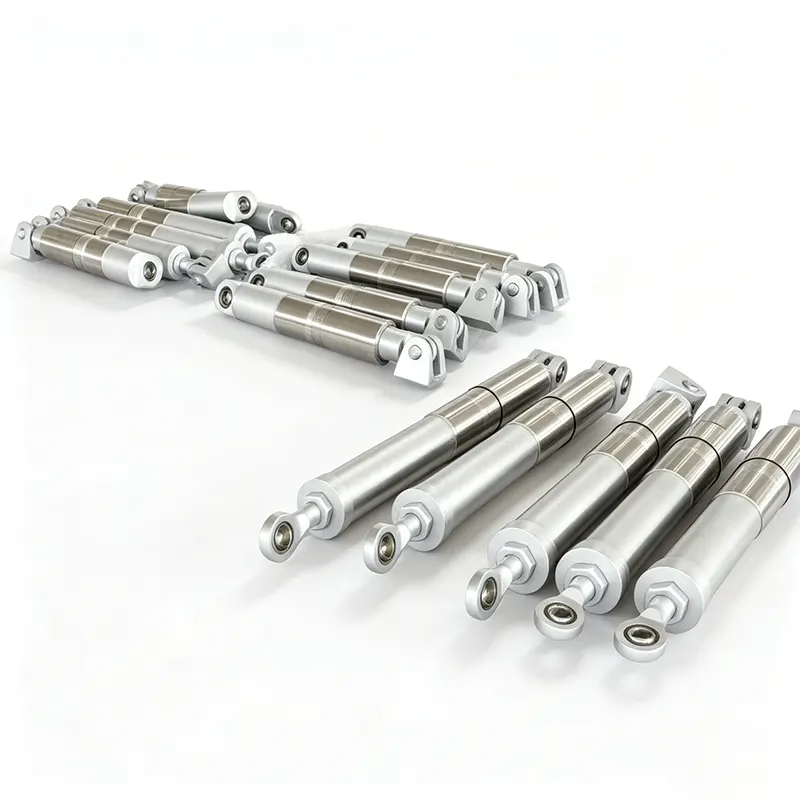

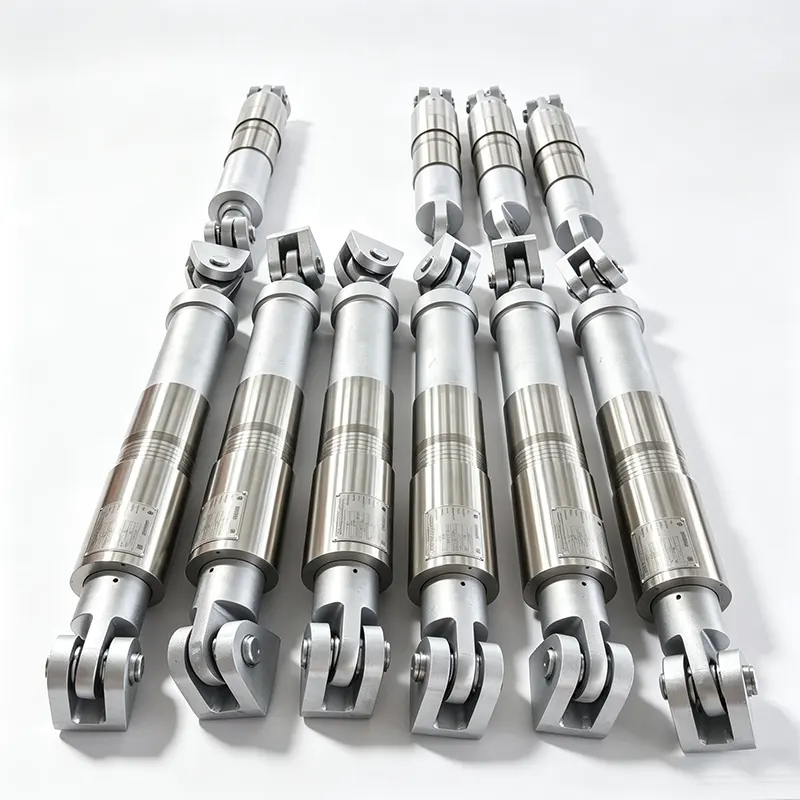

Гідраўлічныя дэмпферы для абмежавання труб

Кампанія Yangzhou Tianshun пастаўляе гідраўлічныя дэмпферы для энергетычных, нафтахімічных і ядзерных аб'ектаў з 2012 года. Нашы дэмпферы серыі YZN працуюць у больш чым 45 краінах, абапіраючыся на фабрыку плошчай 35 000 м², больш за 100 кваліфікаваных супрацоўнікаў і сістэму якасці, сертыфікаваную па ISO 9001:2015.

Як гідраўлічны дэмпфер абараняе трубаправод

Гідраўлічны дэмпфер з'яўляецца абмежаваннем, адчувальным да хуткасці. У нармальных умовах працы цеплавое пашырэнне і сціск прымушаюць трубу рухацца павольна. Гідраўлічныя дэмпферы для стрымлівання трубы ідуць за гэтым рухам практычна без супраціву, дзейнічаючы падобна на апору, якая свабодна слізгае. Калі труба падвяргаецца раптоўнаму паскарэнню - у выніку гідраўдару, разраду ахоўнага клапана, сейсмічнай актыўнасці або спрацоўвання помпы - унутраны клапан зачыняецца за долі секунды. У гэты момант дэмпфер становіцца амаль жорсткай апорай, перадаючы дынамічную нагрузку на будаўнічую канструкцыю або кропку мацавання і прадухіляючы зрушэнне трубы, якое ў адваротным выпадку можа выклікаць пашкоджанне пры ўдары, перанапружанне або стомленае разбурэнне.

Крытычным адрозненнем з'яўляецца парог хуткасці. Павольныя руху праходзяць без абмежаванняў. Хуткія рухі заблакіраваны. Гэта дазваляе сістэме трубаправодаў захоўваць сваю гнуткасць для працяглых цеплавых цыклаў, атрымліваючы імгненнае абмежаванне толькі пры неабходнасці.

Дызайн і асаблівасці серыі YZN

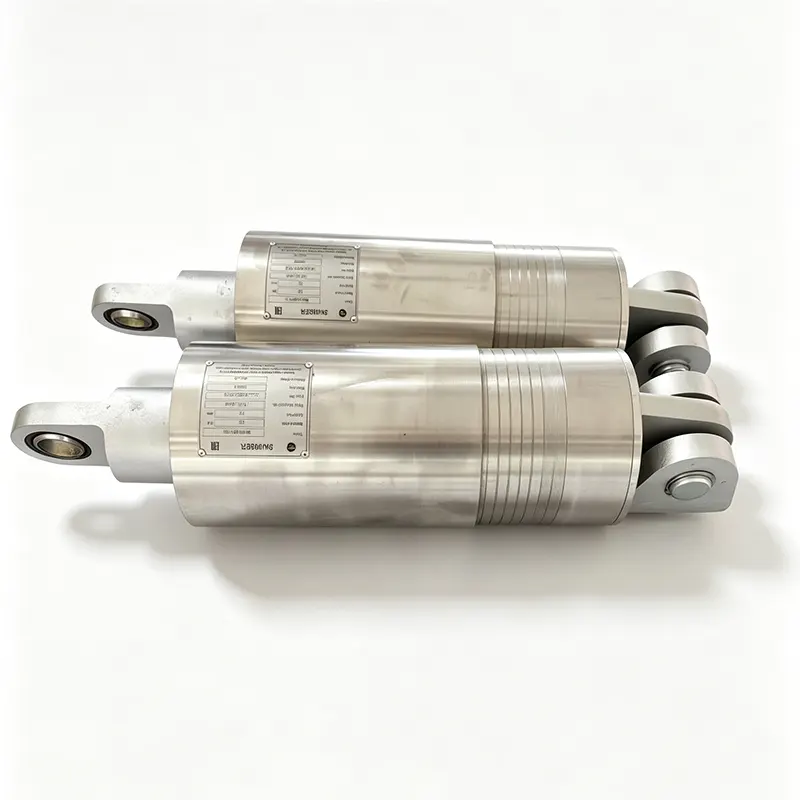

Бачны індыкатар становішча

Выразны механічны індыкатар на корпусе дэмпфера паказвае даступны дыяпазон ходу ў абодвух напрамках. Групы тэхнічнага абслугоўвання могуць з першага погляду праверыць, ці працуе прылада ў межах запланаванага ходу або патрабуе рэгулявання, не адключаючы прыладу.

Кампактная і сіметрычная канструкцыя

Сіметрычная кампаноўка спрашчае арыентацыю ўстаноўкі і зніжае верагоднасць няправільнага мантажу. Яго кампактны канверт змяшчаецца ў цесных стойках з трубамі і ў перагружаных месцах, дзе нельга размясціць большыя спружыны або жорсткія стойкі.

Нізкае трэнне і кароткі час блакіроўкі

Унутранае трэнне зведзена да мінімуму за кошт дакладнай апрацоўкі і выбару ўшчыльнення. Час дынамічнага водгуку, інтэрвал ад пачатку хуткага руху да поўнага блакіроўкі, утрымліваецца вельмі кароткім. Гэта гарантуе, што труба адчувае нязначнае зрушэнне перад зачапленнем дэмпфера, што мае вырашальнае значэнне для абароны адчувальнага абсталявання, напрыклад, злучэнняў турбіны і соплаў ёмістасці пад ціскам.

Высокая сіла фіксацыі

У заблакіраваным стане гідраўлічныя дэмпферы для абмежавання труб могуць вытрымліваць значныя нагрузкі на расцяжэнне і сціск, не саступаючы. Сіла дэмпфавання, якая ствараецца падчас дынамічнай рэакцыі, прапарцыянальная ўваходнай хуткасці і можа быць зададзена да неабходнай разліковай нагрузкі, якая адпавядае патрабаванням аналізу напружання ў трубе.

Сумяшчальнасць пячаткі і носьбіта

Ўшчыльнення выбраны з улікам доўгатэрміновай сумяшчальнасці з гідраўлічнай вадкасцю і знешнім асяроддзем завода. Вадкае асяроддзе, як правіла, высокастабільнае сіліконавае алей, падтрымлівае пастаянную глейкасць ва ўсім дыяпазоне працоўных тэмператур. Матэрыялы ўшчыльненняў супрацьстаяць старэнню і ўцечкам, што спрыяе доўгаму тэрміну службы без абслугоўвання.

Тэхнічны аб'ём

Усе значэнні адаптаваны да канкрэтнага выпадку нагрузкі на трубаправод і патрабаванняў праекта. Нестандартныя штрыхі, нагрузкі і тыпы злучэнняў вырабляюцца па чарцяжах заказчыка.

Кантроль якасці і тэставанне

Кожны гідраўлічны дэмпфер YZN праходзіць прыёмачныя выпрабаванні перад адпраўкай. Спецыяльны выпрабавальны стэнд прымяняе павольны цыкл для праверкі свабоднага руху, затым мадэлюе хуткае зрушэнне для пацверджання блакіроўкі і вымярэння выніковай грузападымальнасці. Правяраецца мяжа ціску, а праца індыкатара ходу пацверджана. Запісы аб выпрабаваннях захоўваюцца і могуць быць пастаўлены разам з пастаўкай.

Адсочванне матэрыялаў падтрымліваецца для дэталяў, якія знаходзяцца пад ціскам, і для гідраўлічнай вадкасці. У ядзерных прымяненнях прымяняюцца патрабаваныя праграмы забеспячэння якасці, уключаючы адпаведнасць дзеючым раздзелам раздзела III кодэкса ASME аб катлах і сасудах высокага ціску і дадатковым спецыфічным патрабаванням кліента. Наша сертыфікаваная сістэма ISO 9001 рэгулюе ўсе працэдуры, ад атрымання сыравіны да канчатковай праверкі.

Больш за 70 % нашых заказаў паступаюць ад пастаянных кліентаў, якія ўпэўненыя ў стабільнай працы нашых дэмаршыроўшчыкаў у некалькіх праектах.

Там, дзе для абмежавання труб выкарыстоўваюцца гідраўлічныя дэмпферы

Серыя YZN усталёўваецца ў крытычна важных сістэмах трубаправодаў, дзе спалучэнне цеплавой гнуткасці і імгненнага дынамічнага абмежавання не падлягае абмеркаванню.

Атамныя электрастанцыі

Галоўны пар, сілкуючая вада і трубаправоды, звязаныя з бяспекай. Амартызатары абараняюць ад сейсмічных падзей і дынамічных уздзеянняў разрыву трубы, адначасова дазваляючы вялікія цеплавыя перамяшчэнні падчас нармальнай працы. Поўны пакет матэрыялаў і тэставай дакументацыі з'яўляюцца стандартнымі.

Цеплавыя электрастанцыі

Лініі сілкавання катлоў, трубаправоды для адбору пары і сістэмы байпаса турбіны. Амартызатары зніжаюць пераходныя нагрузкі ад працы клапана і прадухіляюць пералом трубы.

Нафтахімічныя і нафтаперапрацоўчыя ўстаноўкі

Працэс трубаправодаў у FCCU, рыформераў і кампрэсарных станцый. Амартызатары спраўляюцца з вібрацыяй, выкліканай двухфазным патокам, і выпадковымі выбуховымі нагрузкамі, улічваючы пры гэтым цеплавыя цыклы.

Металургічныя заводы і прамысловыя газавыя сістэмы

Печы гарачага дуцця і трубаправоды кіслароднай фурмы адчуваюць хуткія цеплавыя пераходы і вібрацыю. Гідраўлічныя дэмпферы падтрымліваюць выраўноўванне труб без абмежавання цеплавога росту.

Помпавыя і кампрэсарныя станцыі

Вывадныя лініі падвяргаюцца пульсацыі або гідраўдару. Амартызатары дзейнічаюць як абмежавальнікі, адчувальныя да хуткасці, прадухіляючы нагрузку на фланцы і апоры.

Часта задаюць пытанні

Чым гідраўлічны дэмпфер адрозніваецца ад жорсткай стойкі або рысорнай апоры?

Жорсткая стойка фіксуе трубу на месцы і прадухіляе цеплавыя перамяшчэнні, якія могуць прывесці да празмернай нагрузкі на трубаправоды і падключанае абсталяванне. Спружынная апора нясе гравітацыйныя нагрузкі, але не стрымлівае дынамічныя сілы. Гідраўлічны дэмпфер забяспечвае абедзве патрэбы: ён дазваляе свабодна цеплавое пашырэнне і сцісканне, а затым фіксуецца на працягу мілісекунд, калі хуткасць трубы перавышае зададзены парог. Гэта забяспечвае дынамічнае абмежаванне менавіта тады, калі гэта неабходна, без шкоды для цеплавой гнуткасці.

Што вызначае наладу хуткасці блакіроўкі і ці можна яе рэгуляваць?

Парог хуткасці замыкання ўсталёўваецца ў адпаведнасці з максімальнай чаканай хуткасцю цеплавога пашырэння трубы і мінімальнай хуткасцю, якая можа ўзнікнуць у выніку дынамічнай падзеі, такой як гідраўдар або сейсмічны ўдар. Нашы інжынеры разглядаюць праектны аналіз напружання ў трубе, каб вызначыць значэнне, пры якім дэмпфер застаецца свабодным падчас звычайнай працы, але забяспечвае поўнае абмежаванне падчас пераходнага працэсу. Парог усталёўваецца на заводзе і спраўджваецца на выпрабавальным стэндзе; калі ўмовы працы змяняюцца, настройку можна адкалібраваць на нашым прадпрыемстве.

Якое абслугоўванне патрабуе гідраўлічны дэмпфер на працягу ўсяго тэрміну службы?

Мы рэкамендуем перыядычна праводзіць функцыянальныя выпрабаванні, каб пацвердзіць, што прылада па-ранейшаму рухаецца без супраціву пры павольным зрушэнні і правільна фіксуецца пры хуткім руху. На энергетычных і тэхналагічных прадпрыемствах гэтая праверка звычайна праводзіцца кожныя 3-5 гадоў або ў адпаведнасці з праграмай тэхнічнага абслугоўвання прадпрыемства. Візуальны агляд вобласці ўшчыльнення і індыкатара ходу просты. Калі прылада патрабуе рамонту, мы прапануем абслугоўванне на заводзе, уключаючы замену вадкасці, змену ўшчыльнення і паўторную сертыфікацыю.

Ці могуць дэмпферы YZN вытрымаць ўстаноўку на адкрытым паветры або ў агрэсіўным раслінным асяроддзі?

так. Стандартны цыліндр атрымлівае ўстойлівае да карозіі пакрыццё, прыдатнае для большасці прамысловых установак на адкрытым паветры. Для прыбярэжных, марскіх або хімічна агрэсіўных атмасфер мы можам паставіць цыліндр з нержавеючай сталі і выбраць пакрыццё штока поршня і матэрыялы для ўшчыльнення спецыяльна для гэтых умоў. Мы з радасцю пракансультуем вас па выбары матэрыялу ў залежнасці ад умоў і дыяпазону тэмператур.

Якая дакументацыя прадастаўляецца для ядзерных або крытычна важных для бяспекі прыкладанняў?

Мы забяспечваем поўную магчымасць прасочвання матэрыялаў для кампанентаў, якія захоўваюць ціск, сертыфікаваныя справаздачы аб выпрабаваннях млына, сертыфікацыю гідраўлічнай вадкасці, запісы функцыянальных выпрабаванняў і дэкларацыю аб адпаведнасці дзеючым кодам. Калі гэтага патрабуе праект, дакументацыя адпавядае раздзелу III ASME або іншым ядзерным стандартам. Наша сістэма якасці рэгулярна правяраецца, і мы можам задаволіць дадатковыя аўдыты кліентаў і патрабаванні да дакументацыі.

Інжынернае забеспячэнне і абслугоўванне

Выбар правільнага дэмпфера для прымянення абмежавальніка трубы ўключае дадзеныя аб нагрузцы, чаканае цеплавое перамяшчэнне і парогавае значэнне хуткасці блакавання. Нашы інжынеры працуюць са справаздачамі аб нагрузцы на трубу, каб пацвердзіць адпаведны памер і наладу. Выдзеленыя менеджэры ўліковых запісаў адказваюць на запыты на працягу 24 гадзін і даюць тэхнічныя рэкамендацыі без затрымкі.

Індывідуальныя канфігурацыі - нестандартны ход, спецыяльныя матэрыялы для агрэсіўных атмасфер або дакументацыя ядзернага класа - разглядаюцца як звычайныя заказы, а не як выключэнні. Пасля пастаўкі мы даем рэкамендацыі па ўсталёўцы і парады па тэхнічным абслугоўванні, у тым ліку рэкамендацыі па перыядычным функцыянальным тэставанні для забеспячэння пастаяннай надзейнасці на працягу ўсяго тэрміну службы.

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd.

Аб'ект плошчай 35 000 м², Цзянсу, Кітай — экспарт больш чым у 45 краін.

Гідраўлічныя дэмпферы, якія блакуюцца толькі тады, калі труба мае патрэбу ў гэтым, і не перашкаджаюць у астатні час.
